Здание для содержания животных

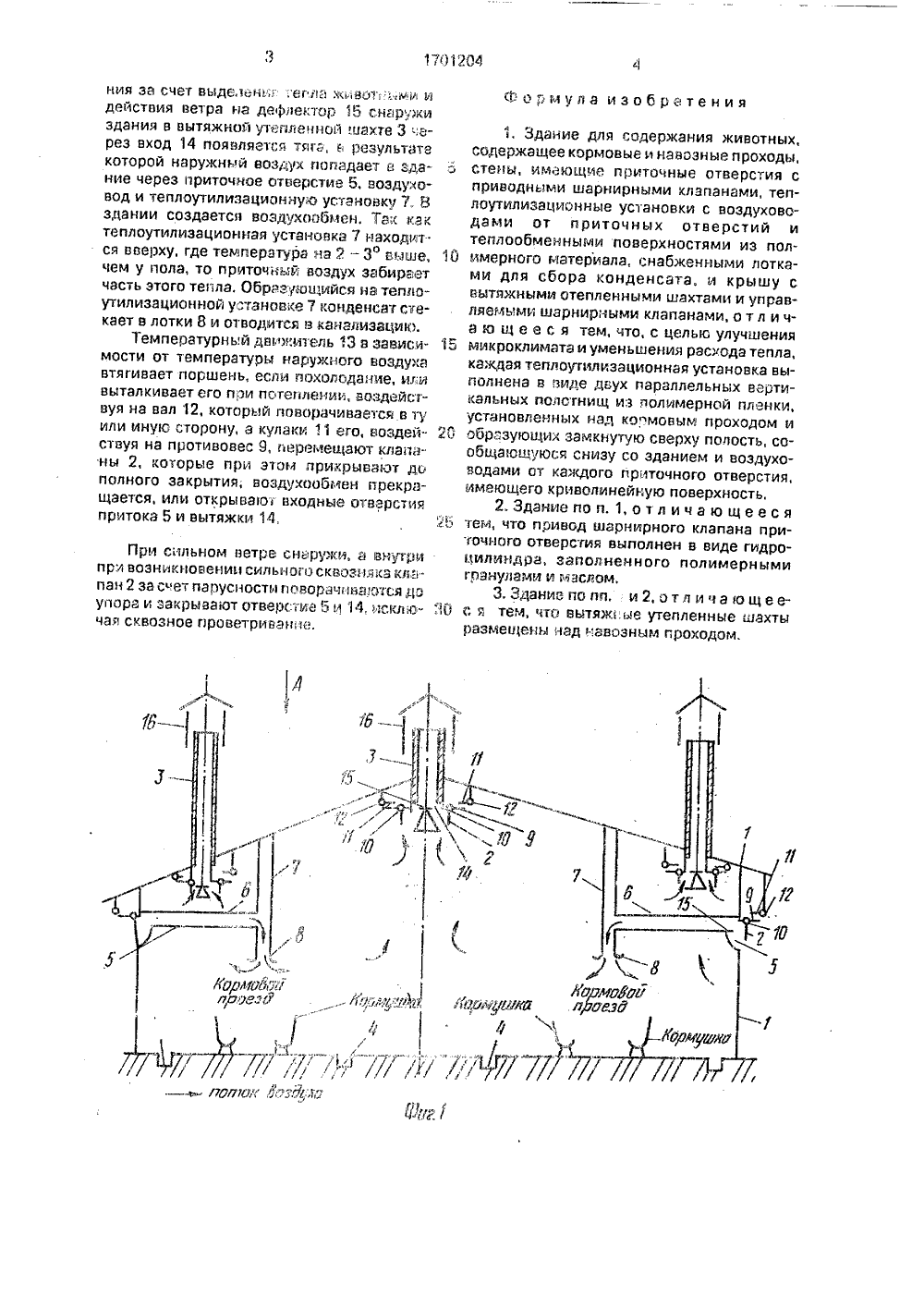

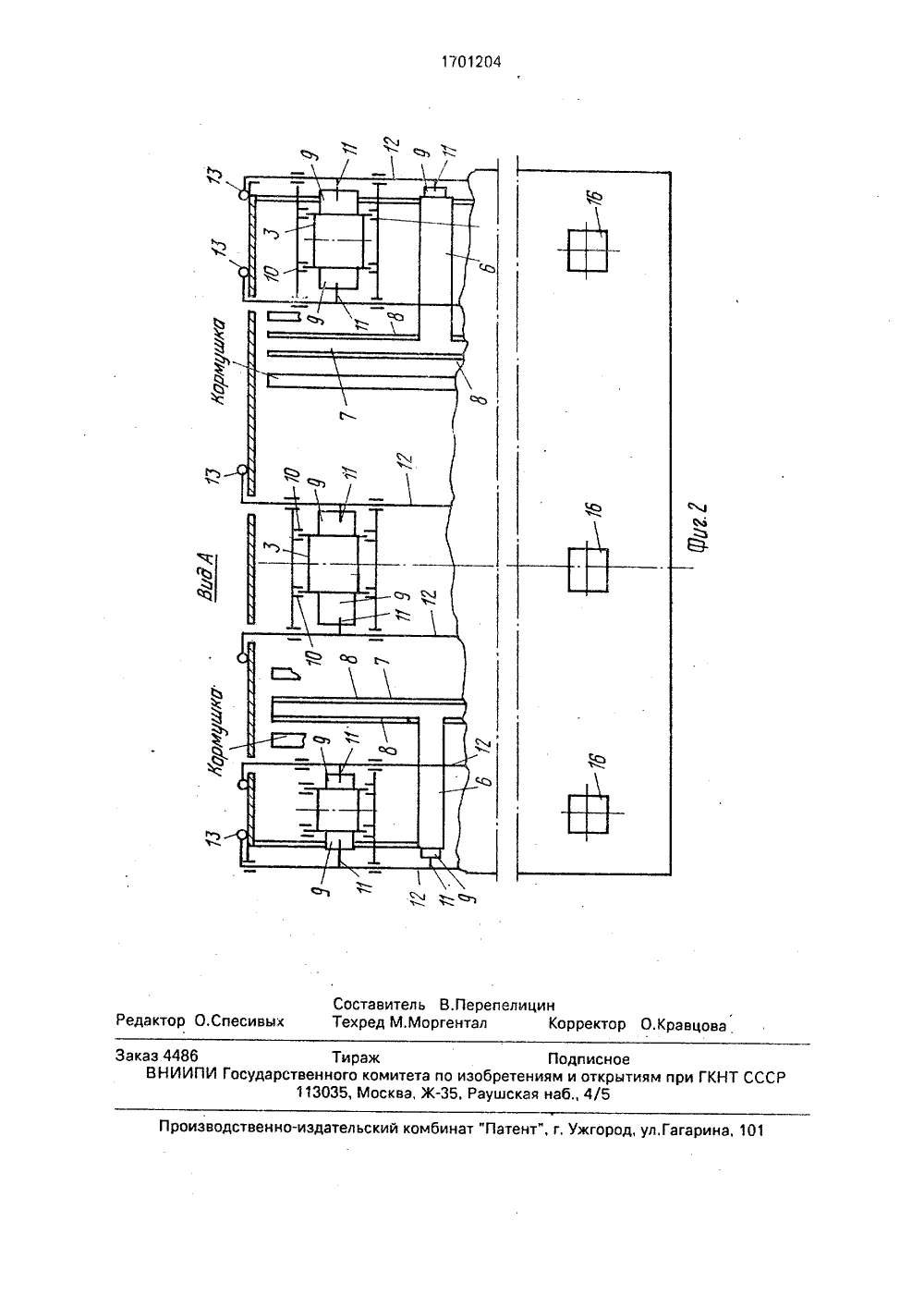

(515 А 01 К 1/О ПИСАНИЕ ИЗОБРЕТЕНИ сследовааС.Ф.Вельодько ьскому хо лучшени относится к сельскому хозданиям для содержания лучшение микро- схода тепла.здания для содерна фиг, 2 - вид на ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Северо-Кавказский научнотельский институт животноводст(54) ЗДАНИЕ ДЛЯ СОДЕРЖАНИТНЫХ(57) Изобретение относится к селзяйству. Цель изобретения -Изобретение зяйству, точнее к животных. Цель изобретения - у климата и уменьшение ра На фиг. 1 дана схема жания животных, разрез; стрелке А на фиг. 1. Здание для животных соде оборудованные шарнирными вытяжные утепленные шахт женные над навозными праха точные подпотолочные кана вид отверстий 5, соединенных ми 6 с теплоутилизационной расположенной над кормовым всей его длине. Высота теплоржит стены 1, клапанами 2, ы 3, располодами 4 и прилы, имеющие воэдуховодаустановкой 7, проездам по утилизационмикроклимата и уменьшение расхода тепла в зданиях для содержания животных. Здание для содержания животных включает стены, имеющие приточные отверстия, соединенные воздуховодами с теплоутилизационной установкой. Полотнища теплоутилизационной установки образуют сверху замкнутую полость, а снизу связаны воздуховодом с каждым приточнцм отверстием и зданием. Под действием гравитационного напора внутри здания воздух движется от приточных отверстий через теплоутилизационную установку внутрь здания, а затем в вытяжные шахты, 2 з.п, ф-лы, 2 ил. ной установки 7 ограничена высотой кормораэдатчика. Теплоутилизационная установка 7 состоит из двух пленочных полиэтиленовых стенок с лотком 8 для отвода конденсата в канализацию. Каждый клапан 2 уравновешен противовесом 9 на шарнире 10 и связан посредством кулаков 11, закрепленных на шарнирном валу 12, с температурным движителем 13, Движитель 13 может быть выполнен в виде гидроцилиндра, заполненного полимерными гранулами с большим обьемнцм расширением, и залит маслом. Входное отверстие 14 шахты 3 или приточное 5 трубы 6 выполнено криволинейным и имеет в конце упор 15, а вытяжная вахта 3 снабжена дефлектором 1 6. Пад действием гравитационного напора внутри эда17)1284 рЩ Б ния за счет Выде 1 еньт бглэ живот".гми и действия ветра на дефлектор 15 снаружи здания в вытяжной утепленной шахте 3 через вход 14 появляется тяга, В результате которой наружный воздух попадает в здание через приточное Отверстие 5, Воздуховод и теплоутилизационную установку 78 здании создается воздухообцен. Тэк как теплоутилизационная установка 7 находит. ся вверху, где температура на 2 -3 Выше, 1 О чем у пола, то приточный ВОздух забирает часть этого тепла, Образующийся на теплауиизационной у:тэновке 7 конденсатстекает в лотки 8 и отводится в канализацию.Температурнь,Й движитель 3 в зависи мости от температуры наружного воздуха втягивает поршень, если похолодание, или Выталкивает его при потеплении, воздействуя на Вал 12, который поворачивается в ту или иную сторону, э кулаки 11 его, воздей О ствуя на противовес 9, перемещают клапа. ны 2, которые при атом лрикрывэгот до полного закрытия, Воздухообмен прекращается, или Открываю Входные отв рстия притока 5 и вытяжки 14,При сильном ветре снаружи, а Внутри при Возникновении сил ного скВОзнякэ кла пан 2 за с"ет парусности поворачнваготся до пора и закрывают Отверстие 5 и 14, исклю чэя скВОзное проветривэнне,Формула изобретения 1. Здание для содержания животных, содержащее кормовые и навозные проходы, стены, имеощие приточные отверстия с приводными шарнирными клапанами, теплОутилизэционные устаноВки с ВоздухОВО" дами от приточных отверстий и теплообменными поверхностями из полимерного материала, снабженными лотами для сбора конденсата. и крышу с вытяжными отепленными шахтами и управляемь,ми шарнирными клапанами, О т л и ча ю щ е е с я тем, что, с цельс улучшения микроклимата и уменьшения расхода тепла, каждая теплоутилизационная установка выполнена в виде двух параллельных вертикальных полстнищ из полимерной пленки, устэнОВленных нэд комовым проходом и образующих замкнутую сверху полость, сообщающуюся снизу со зданием и воздухоВодэми от каждого приточного отверстия, имеющего криволинейную поверхность,2. Здание по п,1, от л ича ю щеес я тем, что привод шарнирного клапана приточного отверстия выполнен в виде гидро- цилиндра, заполненного полимерными грэнулами и мэслОм,3.3 дэниепОпп, и 2,Отличающее" с я тем, что вытяж 1:ые утепленные шэхты размещены над навозным проходом.1701204 н Корректор О. Кравцова Редактор О,С ивы Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина аказ 4486 ВНИИП Составитель В.ПерепТехред М.Моргентал Тираж ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб 4/5
