Трансформатор напряжения

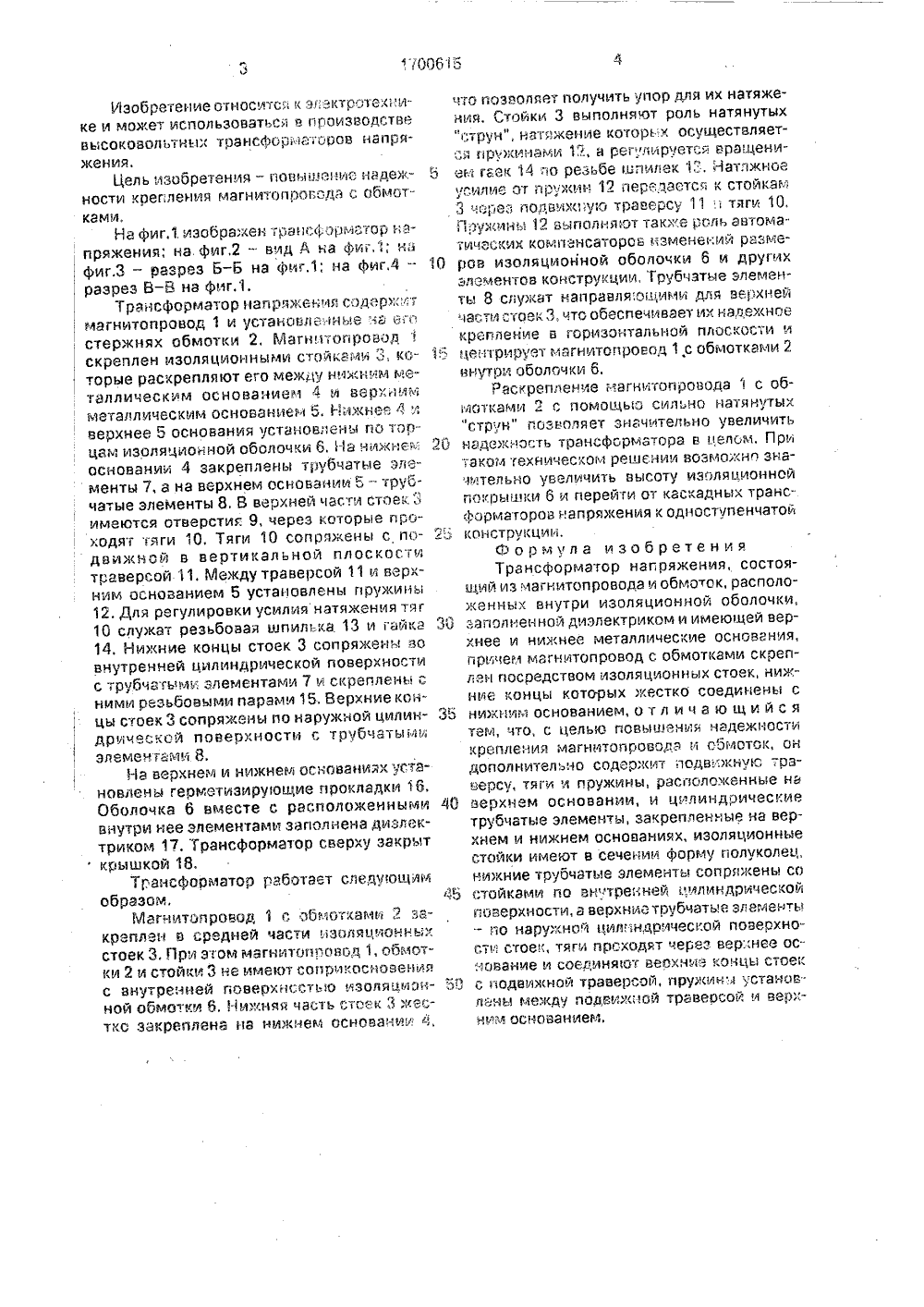

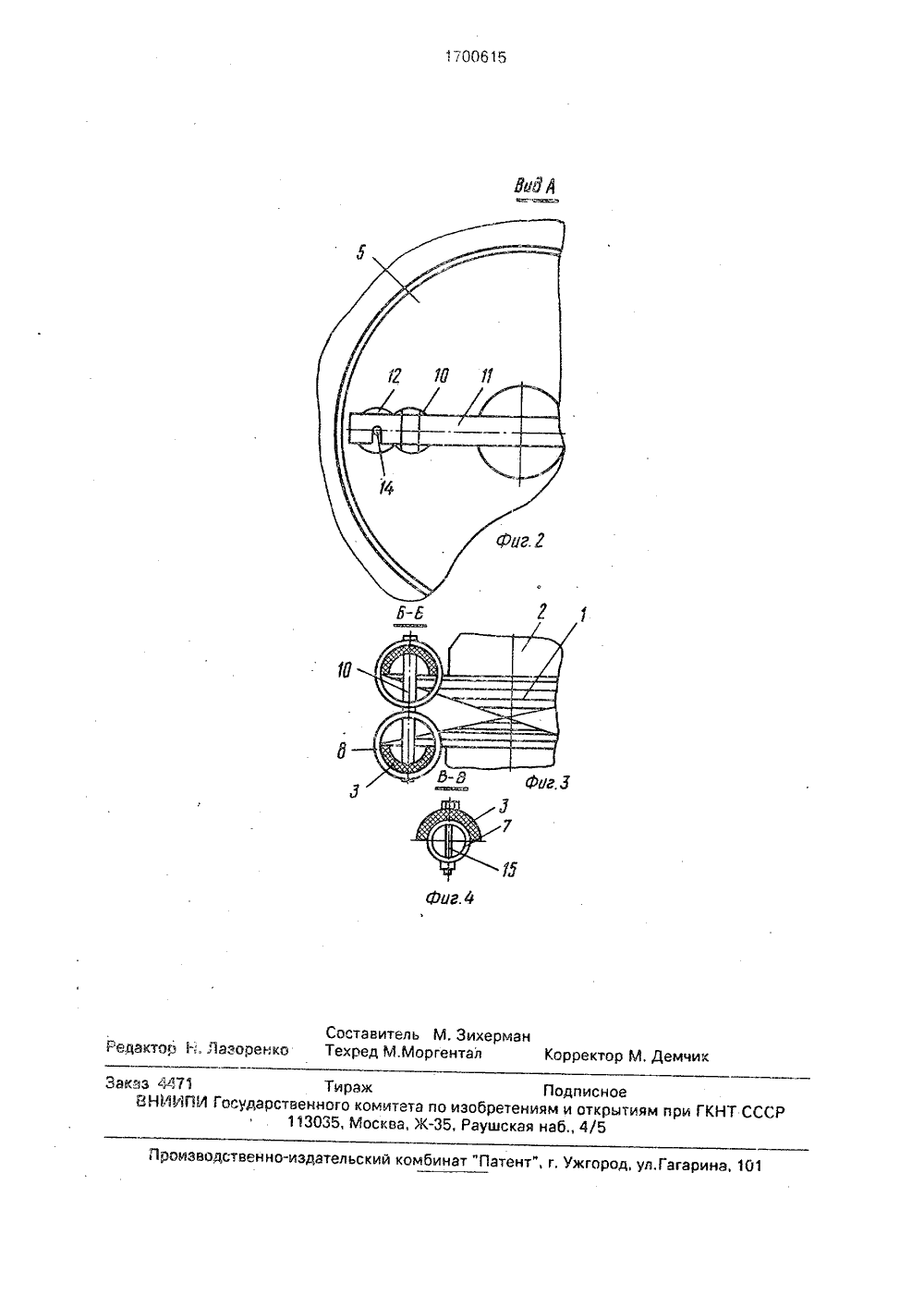

(5)5 Н 01 Р 40/04 АНИ вторы на- . 76, рис,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт трансформаторостроения (72) В.С, Калиш и Л,А. Колотило(54) ТРАНСФОРМАТОР НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике, Цель изобретения - повышение надежности, Трансформатор содержит магнитопровод 1 и установленные на его стержнях обмотки 2. Магнитопровод 1 с обмотками 2 помещен внутрь изоляционной оболочки 6, заполненной диэлектриком 17. Между верхним 5 и нижним 4 металлическими основаниями натянуты трубчатые стойки 3. Натяжение осуществляется пружинами 12, компенсирующими температурные изменения, Магнитопровод 1 и обмотки 2 крепятся к стойкам 3. Трубчатые элементы 7 и 8 служат направляющими для стоек 3 и фиксируют их в горизонтальном направлении. Благодаря сильному натяжению стоек 3 магнитопровод 1 с обмотками 2 центрируется внутри оболочки 6, без соприкосновения с нею, что позволяет повысить надежность трансформатора, 4 ил,Изобретение относится к электротехник 8 и может использОВэться в производствеВысокОвольтных трэнсформатоООВ напряжения.Цель изобретения - поо.Ше,ие надежности крег;ления магнитопровода с обмотками.Яэ фи 1 зобрахе)1 -;рэЯ Д.эт,гтор нл,пряжения; на. фиг,2 - ВИД А на фич; Нафиг.3 - разрез ь-Б на фиг.1; на фиг.4 -разрез В - В нэ фнГ,1.ТрансфОрмэтОр нэпряження содерх.ятмэГнитопрОВОД 1 и устэновленнь 6 ча ег"стержнях обмотки 2. МагнОгроводскреплен изоляциОнными стойками,)., ко Торце раскрепляют его между нижним металли"Вским Основанием 4 и В 6 рхннмм 8 тэллическим ОснОВанием б. 1-ижнее 4 ,",Верхнее 5 основания установлень По торЦэм из(лЯЦион ной Оболонки 6 Нэ нижне;,.основании 4 зэкрепл 8 ны тубчэтые элементы 7, а на верхнем основании Б .Грубчатце элементы 8, В верхней части стоек ;,имеются отверстия 9, через которые проходят тяги 10. Тяги 10 сопряжены с подвижноЙ В В 80 тикэльной плОскОститрэверсой 11. Между траверсой 11 и верхним основанием 5 устэнОвлены Гружины12. Для регулировки усилия натяжения тяг10 служат резьбовая шпилька, 13 и гайка14. Нижние концы стоек 3 сопряжены вовнутренней цилиндрической поверхностис трубчэтьми элементами 7 и скреплены сними резьбовыми парами 15. Верхние концы стоек 3 сопряжены по наружной цилиндрической поверхности с тоубчатымиэлементамА 8.-а В 8 рхн 8 м и нъякнем Основаниях становлены геометизирующие проклади 16,Оболочка 6 вместе с расположеннымивнутри нее элементами заполнена диэлектриком 17, Трансформатор сверху закрыткрышкой 18,Трансфооматор работает следующимОбразом,Магнитопровод 1 с обмотками 2 закреплен в среднВЙ части нзоляциОнныхстОек 3. Прл этОм маГнитопровоД 1, ООМОтки 2 и стойки 3 не имеют соприкосновенияс Внутренн 8 Й поверхностьО изоляционНОЙ обмОтки б. НижнЯЯ часть стоек 3 жестко закреплена на нижнем основани 4,что позволяет получить упор для их натяжения, СтоЙки 3 выполняют роль натянутых "струн", натяжение которых осуществляется пружи-Эми 1, а реглируется Вращением Гаек 1 ч ло резьбе шпилек 1, -Этлжное усилие от пружин 12 передается к стойкам д через подвлжуО траверсу 11:. тяги 10.Лрух.Ны 12 Выполняют также роль автоматических компенсаторов изменений рэзме ров изоляционной оболоки б и другихэлементов конструкции, Трубчатые элементь 8 служат нэправлягоДми ДлЯ ВеТхней части стоек 3, что обеспечивает их надежное крепление В ГоризОН 1 эльной плоскос и и 1, Центрирует магнитопровод 1 с обмотками 2Н Ои оболочки. аскрепление агнитопроводэ 1 с ОбМОтками " с помОщью сильно натянутых "струн" позволяет значительно увеличиь 20 надежость 1 рэнсформаторэ В Оелг м Притаком техническом решении ВозмОжнп знаительно увеличить высоту изоляционной покрышки б и перейти От каскэдных транс" форматоров напряжения к одноступенчатой 2 констокциФормула изобретения Трансформатор напряжения, состоящий из магнитопровода и обмоток, расположенных внутри изоляционной оболочки, 30 заполненной диэлектриком и имеющей верхнее и нижнее металлические основания, прне Магнитопровод с обмотками скреплен посредством изоляцлонных стоек, нижние концы которых жестко соединены с 35 нижним Основанием, о т л и ч э ю Щ и Й с Ятем, чтО, с целью ПОВышения надежности КР 6 ПЛ 6 НИЯ ЭГНИТОГРОВОДЭ И ОЗМОТОК, ОН догОлнит 8 льно содеожит подвижнуО траВерсу, тяги и пружины, расположенные на 40 верхнем основании, и цилиндрическиетрубчатые элементы, закрепленные на верХнем И НИЖН 6 М ОСНОВЭНИЯХ, ИЗОЛЯЦИОННЫ 8 стойки имеют в сечении форму полуколец., ни)кние трубчэть 8 элементы сопряжены со45 стойками по внчтренней цилиндрическойповерхности, а верхние трубчатые элементьпо нэружног циляндоической поверхнос-и стоек, тяги проходят через верхнее ос- "-ОВЭНИЕ И СОЕРНЯОт ВЕПХЧ 1 "ОНЦЬ СМОд" 50 с пОДвижной трэверсой, пруА(ин:А устэнов"лень Ме.кду подвижОЙ трав 8 осой и веохним ОснОвани 8 мЭктор Ь, Лазоренк оставител ехред Ы.М М. Зихермангентал Корректор М. Демчикаказ 4471 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113 О 35, Москва, Ж, Раущская наб., 4/5Производственно-издательскии комбинат Патент", г. Ужгород, ул.Гагари
