Стенд для создания ударных перегрузок

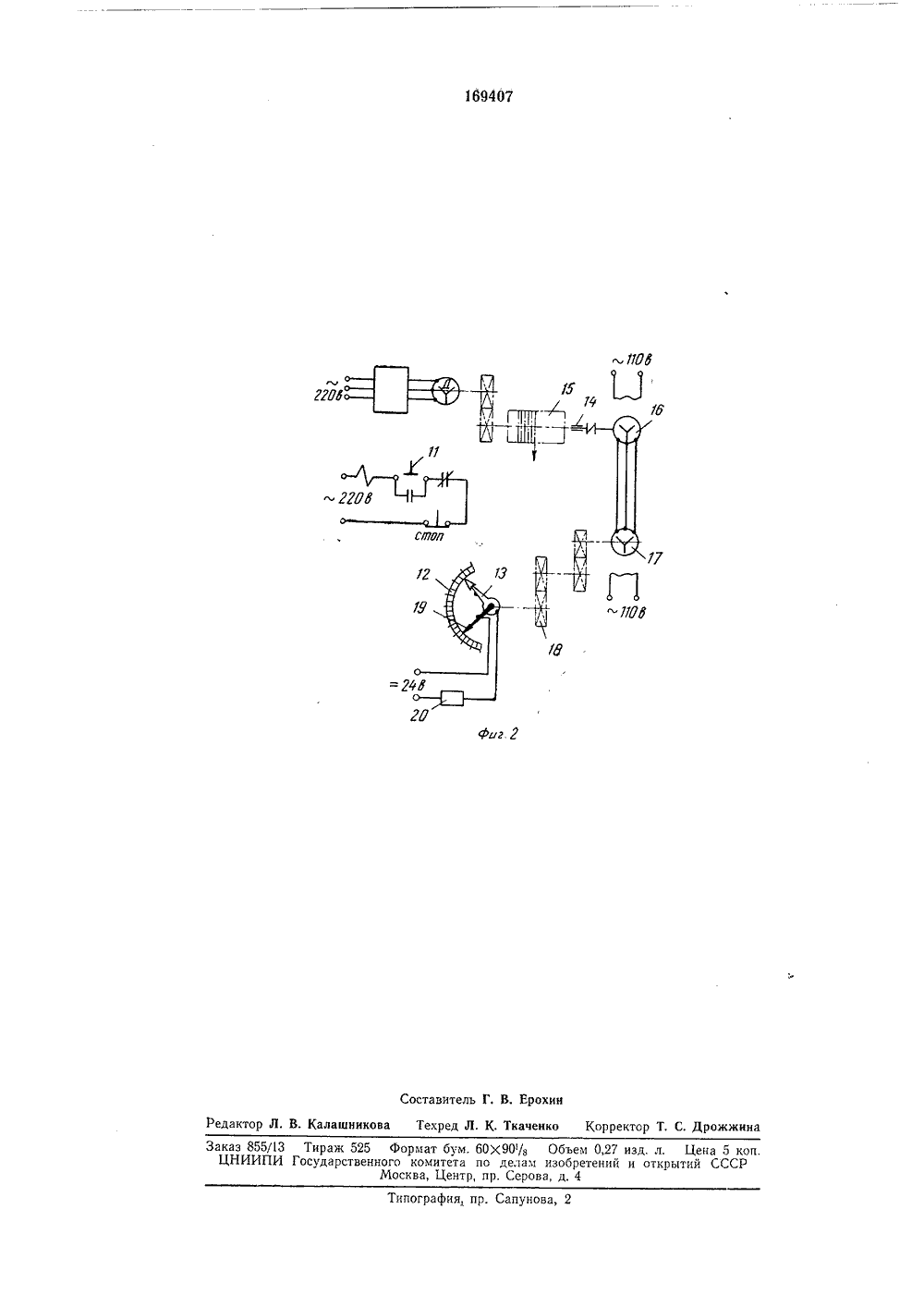

169407 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик Зависимое от авт. свидетельстваЗаявлено 02 1.1964 (,874388/40-23)с присоединением заявкиПриоритет Кл. 62 с, 27 ОЗ30 а, 4 ГосудаРственный комитет по делам изобРетений и открытий СССРпубликовано 11.111,1965, Бюллетень6ата опубликования описания 29.1 Ч.19 б 5 Авторыизобретения М. А. Зуев, 1. М. Разин, В. М. Крылов, А. Ф. Волков, Е, П, Тимошин,В. П. Стерликов, С. А, Гозулов, В, Б. Лемасов и Г, П, Миролюбов аявитель СТЕН ОЗДАНИЯ УДАРНЫХ ПЕРЕГРУЗ 1 схематически изображен аписы. нд для создания ударных перегру. г. 2 - устройство бесконтактного установки высоты. 3 а ваемый ст зок; на ф механизма одписная группа И 240 Известные стенды для создания ударных пе регрузок, возникающих при торможении свободно падающего тела, не дают возможности в полной мере изучить влияние ударных перегрузок па человека и животных, так как экс перимент не безопасен из-за влияния электро- контактного устройства на свободное падение платформы с испытуемым объектом.Сущность изобретения заключается в том, что для исключения влияния на свободное па дение платформы электроконтактного устройства, предназначенного для остановки платформы на заданной высоте, стенд снабжен бесконтактным механизмом установки высоты, размещенным на пульте управления. 15Бесконтактный механизм установки высоты состоит из сел ьсина-датчика, соединенного гибким валиком с валом барабана электрической тали; сельсина-приемника, установленного в корпусе механизма; редуктора механиз ма, установочной стрелки с маховичком и контактом, подвижной стрелки с контактом, шкалы указателя высоты и реле останова, включенного в цепь магнитного пускателя электрической тали. 25 Стенд состоит из фермы 1, на которой закреплены направляющие тросы 2 с платформой 3. На верхней части фермы 1 установлено грузоподъемное устройство 4, представляющее собой электрическую таль, и бесконтактный механизм б установки высоты, подключенный к системе управления электрической талью и управляемый с пульта (на чертеже не показан) из кабины б.В нижней части фермы 1 установлены: электронный измеритель скорости 7 и тормозное устройство 8, состоящее из наковальни 9 и комплекта свинцовых крешеров различного профиля и формы (на чертеже не показаны). Для записи регистрирующей аппаратурой биосигналов от испытуемых объектов стенд снабжен подводящим кабелем (на чертеже не показан), подсоединенным одним концом к плат. форме 3, а другим - к распределительному щитку в кабине.Испытуемый объект размещается на платформе 3 в станке или кресле 10 и фиксируется привязной системой с подключением необходимых физиологических датчиков. При нажатии кнопки 11 (подъем), расположенной на пульте управления, платформа с объектом поднимается и автоматически тормозится на заданной высоте, которая зафиксирована на шкале указателя высоты 12 с помощью установочной стрелки 13,169407 фиг, l При этом вращение от вала 14, барабана 15 и электрической тали передается на вал сель- сина-датчика 1 б, связанного электрически с сельсином-приемником 17. Вал последнего также передает вращение через редуктор 18 на стрелку 19, которая, передвигаясь, соприкасается с установочной стрелкой 13 и замыкает контакт. В результате этого срабатывает реле останова 20, включенное в цепьмагнитного пускателя электрической тали, и отключает ее электродвигатель.При нажатии кнопки сброс на пульте управления замок электромагнитного механизма, расположенного на ферме 1 (на чертеже не показан), открывается и освобождает платформу 3, которая свободно падает, скользя по направляющим тросам 2. При этом энергия удара гасится благодаря торможению падающей платформы тормозным устройством 8,Предлагаемый стенд для создания ударных перегрузок позволяет производить широкий комплекс научных исследований влияния ударных перегрузок на человека и животных,Предмет изобретения Стенд для создания ударных перегрузок,содержащий ферму с направляющими троса.5 ми, грузоподъемное устройство, платформудля испытуемого объекта, кабель с системой подвеса, механизм сброса, тормозное устройство, амортизаторы и приборы измерения скорости падения платформы, отличающийся тем, 10 что, с целью повышения безопасности эксперимента и исключения влияния электроконтактного устройства на свободное падение платформы на заданной высоте, он снабжен бесконтактным механизмом установки высоты, 15 состоящим из сельсина-датчика, соединенногогибким валиком с валом барабана электрической тали, сельсина-приемника, установленного в корпусе механизма, редуктора механизма, установочной стрелки с маховичком и кон тактом, подвижной стрелки с контактом, шкалы указателя высоты и реле останова, включенного в цепь магнитного пускателя электрической тали.. 11 ЯМСоставитель Г. В. Ерохинедактор Л. В. Калашникова Техред Л, К, Ткаченко Корректор Т. С. Дрожжина Заказ 855/13 Тираж 525 Формат бум. 60 Х 90/з Объем 0,27 изд, л. Цена 5 ко ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова
