Электрододержатель

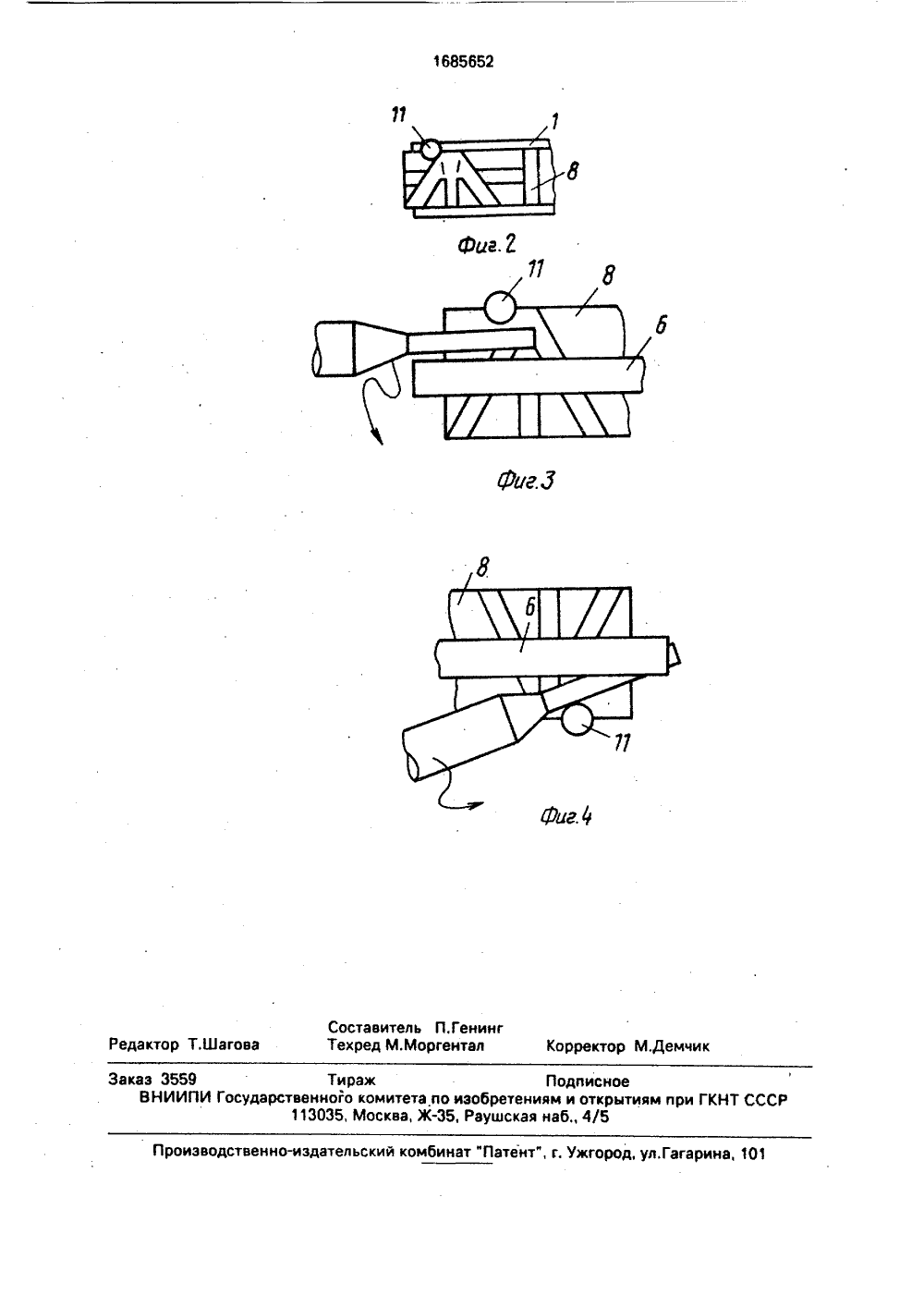

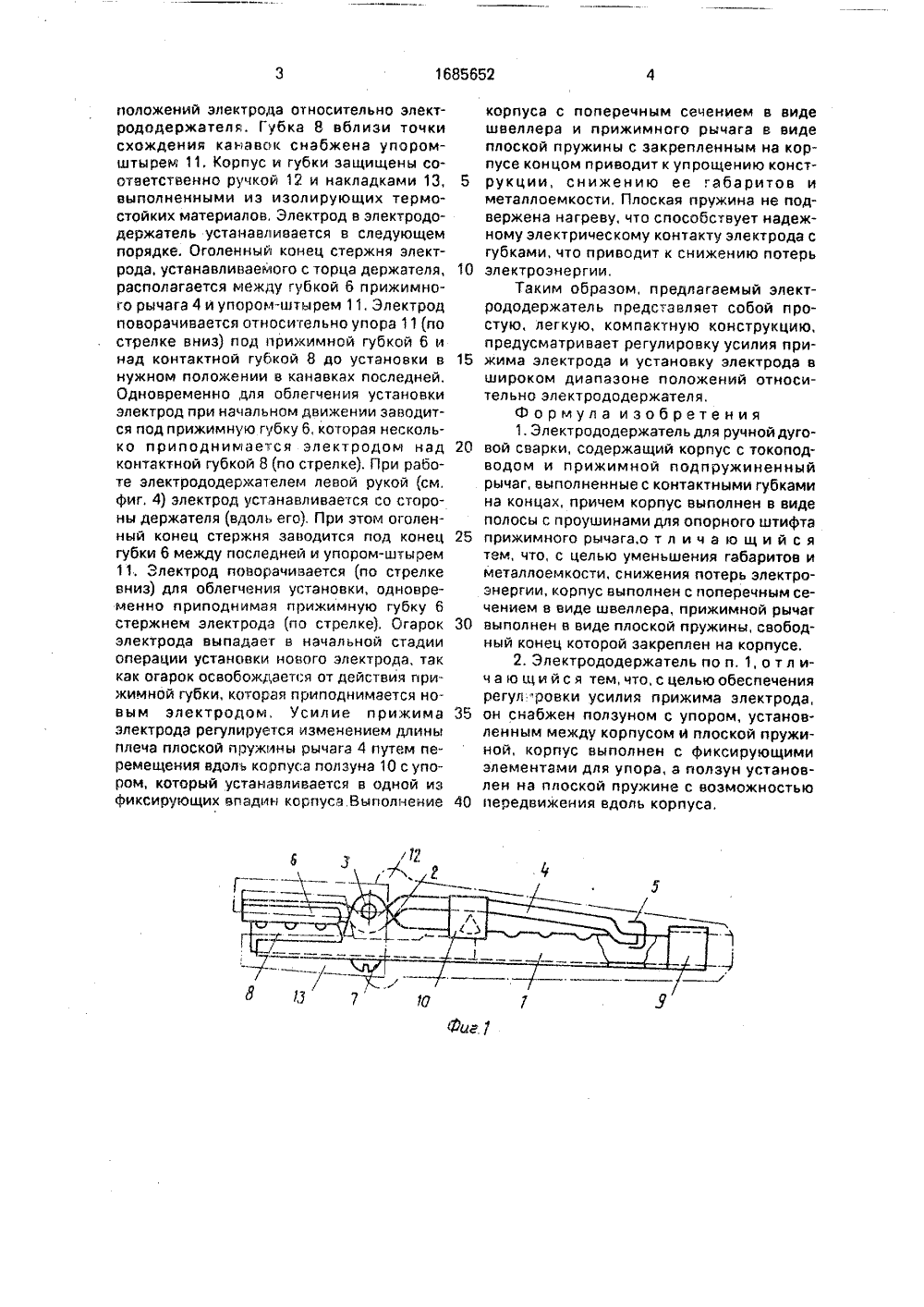

(5)5 В 23 К 9/28 ЕТЕНИЯ К АВТ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ И ОМУ СВИДЕТЕЛЬСТВ(71) Второе Череповецкое специализированное строительно-монтажное управлениетреста "Череповецстальконструкция"(57) Изобретение относится к сварке, в частности к устройствам, используемым приручной дуговой сварке плавящимися электродами. Цель изобретения - уменьшениегабаритов и металлоемкости, снижение потерь электроэнергии. Электрододержатель сстоит из корпуса 1, выполненного из поло-.сы с поперечным сечением в виде Изобретение относится к сварке, в частности к устройствам, используемым при ручной дуговой сварке плавящимися электродами,Цель изобретения - уменьшение габаритов и металлоемкости, снижения потерь электроэнергии.На фиг. 1 изображен электрододержатель в сборе; на фиг. 2 иэображенно взаимное расположение канавок и упора-штыря на контактной губке; на фиг. 3 и фиг, 4 показано расположение электрода и губок при установке электродов соответственно левой и правой рукой.Электрододержатель состоит из корпуса 1, изготовленного иэ гнутой стальной полосы с поперечным сечением в виде,501 б 85 б 52 А 1 швеллера, Корпус выполнен с проушинами 2 для опорного штифта 3 прижимного рычага 4. Рычаг 4 выполнен в виде плоской пружины с закрепленным на корпусе упором 5, Рычаг 4 и корпус 1 выполнены с губками 6 и 8 для электрода. На плоской пружине рычага 4 размещен ползун 10 с упором, установленным между корпусом и пружиной, а корпус выполнен с фиксирующими впадинами. Выполнение корпуса из полосы в виде швеллера, а прижимного рычага в виде плоской пружины с закрепленным на корпусе концом приводит к упрощению конструкции, снижению ее габаритов и массы, Наличие ползуна с упором позволяет изменять длину плеча плоской пружины, что позволяет регулировать усилие прижима электрода. 1 з.п, флы,4 ил,швеллера, выполненного с проушинами 2 для опорного щтифта 3 прижимного рычага 4 и упора 5. Прижимной рычаг 4 выполнен в виде плоской пружины, оканчивающейся прижимной губкой 6. На конце корпуса 1 с помощью винта 7 закреплена контактная (токосъемная) губка 8 с токоподводом, на другом конце - установочное кольцо 9 для закрепления сварочного кабеля. На плоской пружине рычага 4 размещен передвигающийся по ней ползун 10 с упором, установленным между корпусом и пружиной, для изменения плеча пружины, а корпус выполнен с фиксирующими впадинами, Контактная губка 8 выполнена с тремя поперечными расходящимися иэ одной точки и одной продольной канавками для семи1685652 гЦГ положений электрода относительно электрододержателя. Губка 8 вблизи точки схождения канавок снабжена упором- штырем 11, Корпус и врубки защищены соответственно ручкой 12 и накладками 13, выполненными из изолирующих термостойких материалов, Электрод в электрододержатель устанавливается в следующем порядке. Оголенный конец стержня электрода, устанавливаемого с торца держателя, располагается между губкой 6 прижимного рычага 4 и упором-штырем 11. Электрод поворачивается относительно упора 11 (по стрелке вниз) пад прижимной губкой 6 и над контактной губкой 8 до установки в нужном положении в канавках последней. Одновременно для облегчения установки электрод при начальном движении заводится под прижимную губку 6, которая несколько приподнимается электродом над контактной губкой 8 (по стрелке). При работе электрододержателем левай рукой (см. фиг, 4) электрод устанавливается со стороны держателя (вдоль ега), При этом оголенный конец стержня заводится под конец губки 6 между последней и упором-штырем 11. Электрод поворачивается (по стрелке вниз) для облегчения установки, одновременно приподнимая прижимную губку 6 стержнем электрода (по стрелке), Огарок электрода выпадает в начальной стадии операции установки нового электрода, так как огарок освобождается от действия прижимной губки, которая приподнимается новым электродом, Усилие прижима электрода регулируется изменением длины плеча плоской пружины рычага 4 путем перемещения вдоль корпуса ползуна 10 с упором, которыЙ устанавливается в ОднОЙ из фиксирующих впадин корпуса Выполнение корпуса с поперечным сечением в видешвеллера и прижимного рычага в видеплоской пружины с закрепленным на корпусе концом приводит к упрощению конст 5 рукции, снижению ее габаритов иметаллоемкости, Плоская пружина не подвержена нагреву, что способствует надежному электрическому контакту электрода сгубками, что приводит к снижению потерь10 электроэнергии,Таким образом, предлагаемый электрододержатель представляет собой простую, легкую, компактную конструкцию,предусматривает регулировку усилия при 15 жима электрода и установку электрода вшироком диапазоне положений относительно электрададержателя,Формула изобретения1. Электрододержатель для ручной дуго 20 вой сварки, содержащий корпус с токоподводам и прижимной подпружиненныйрычаг, выполненные с контактными губкамина концах, причем корпус выполнен в видеполосы с проушинами для опорного штифта25 прижимного рычага,о т л и ч а ю щ и й с ятем, что, с целью уменьшения габаритов иметаллоемкости, снижения потерь электроэнергии, корпус выполнен с поперечным сечением в виде швеллера, прижимной рычаг30 выполнен в виде плоской пружины, свободный конец которой закреплен на корпусе.2. Электрододержатель по и. 1, о т л ич а ю щ и й с я тем, что, с целью обеспечениярегул ровки усилия прижима электрода,35 он снабжен ползуном с упором, установленным между корпусом и плоской пружиной, корпус выполнен с фиксирующимиэлементами для упора, а ползун установлен на плоской пружине с возможностью40 передвижения вдоль корпуса.1685652 б Сост Техр венно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 ои дактор Т.Шаговаказ 3559ВНИИПИ Госуд итель П.ГенингМ,Моргентал Корректор М.Демчик Тираж Подписноетвенного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5
