Устройство для моделирования физических процессов в зубце сердечника статора электрической машины

Номер патента: 1684864

Авторы: Дондоха, Евтушенко, Федоренко, Янцов

ZIP архив

Текст

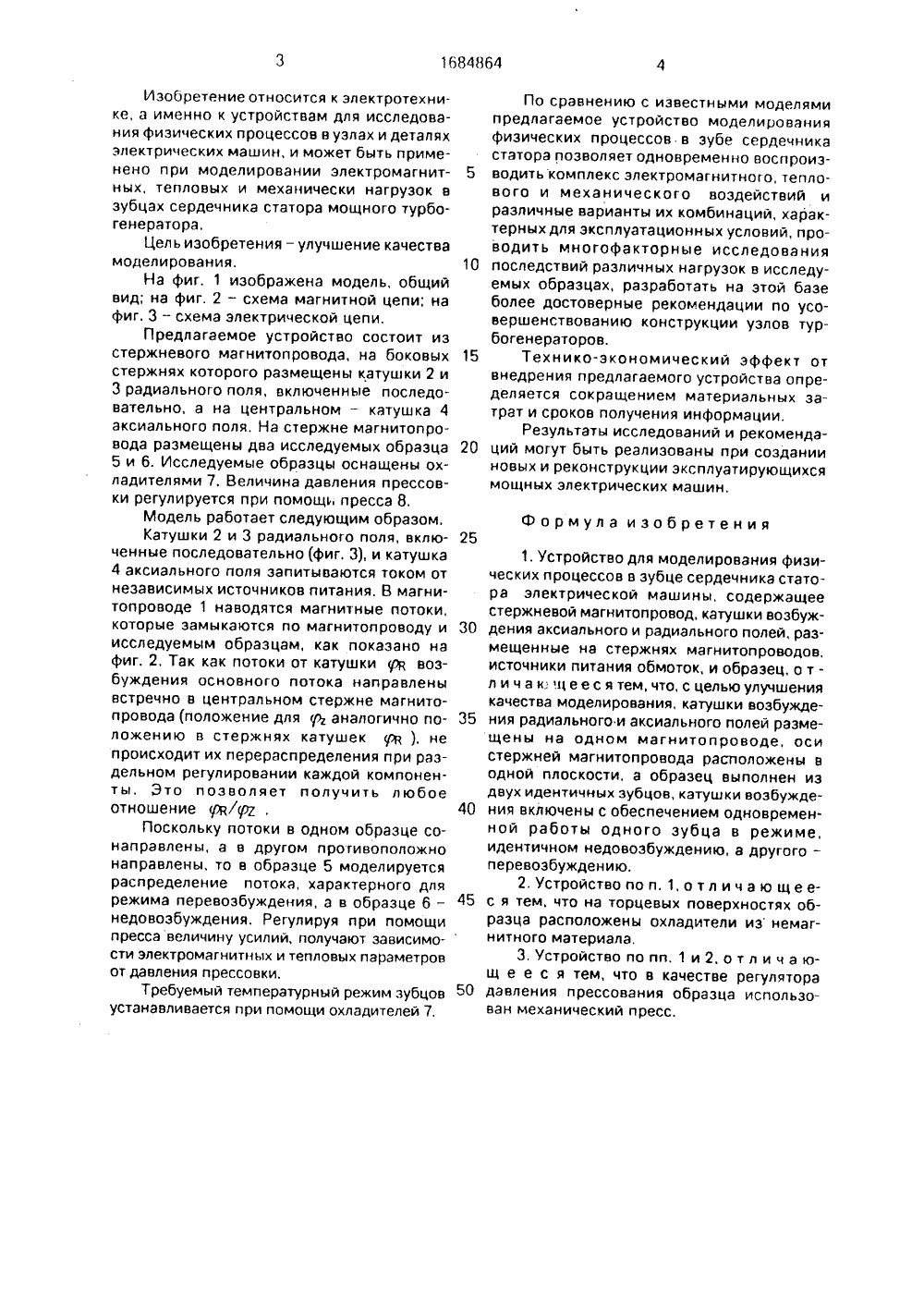

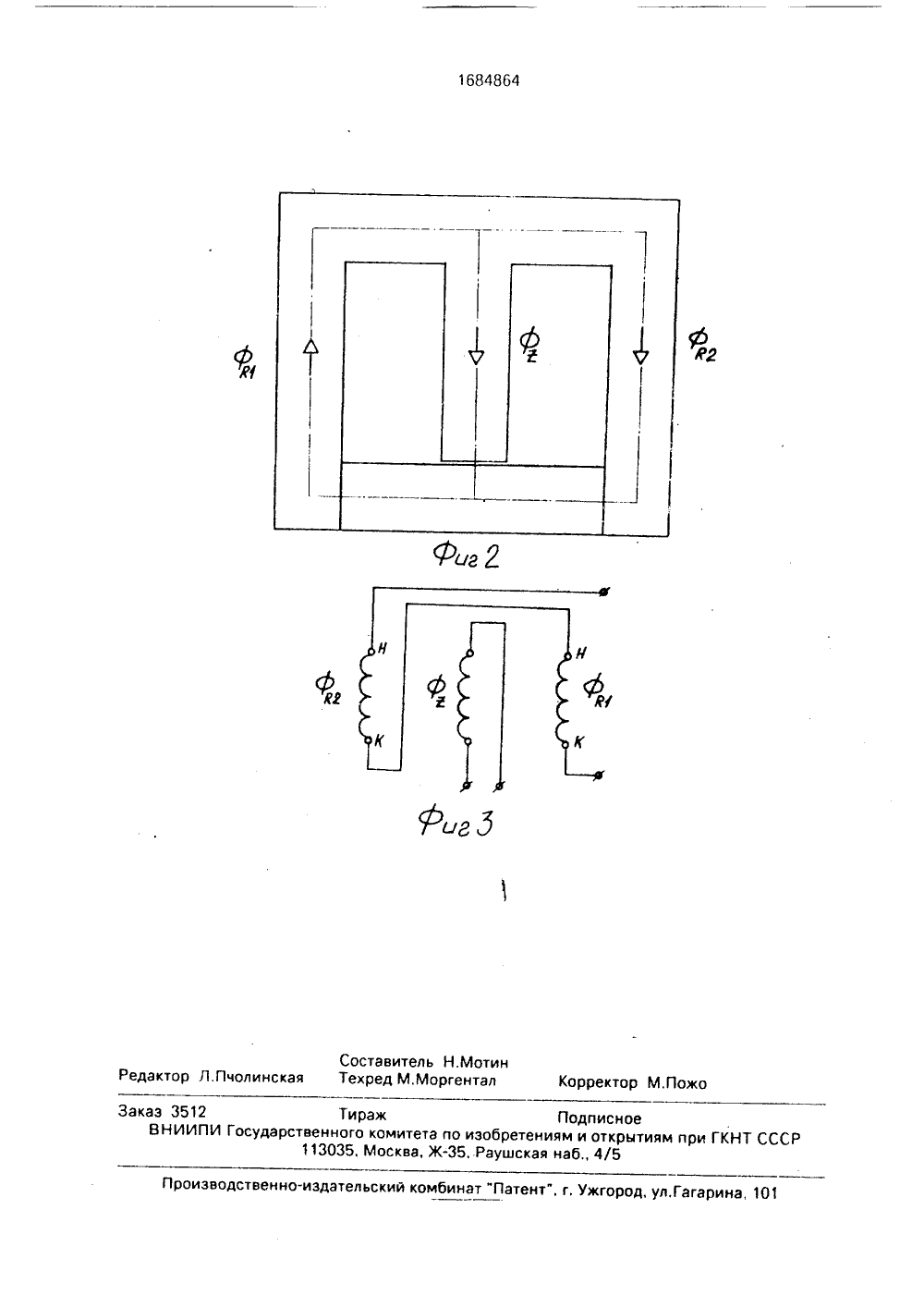

(т)1 ( С1,1.1(:;КИХ СО 1 ГИЛЛИС ГИПГ СКИХ 1 Г (.11 УЬЛИК(с 115 Н 02 К 15/00 ПИСАНИЕ ИЗОБРЕТЕНИЯ 1 УССРГ.М. ФедоРОВАНИЯ В ЗУБЦЕ Е КТРИЧ ЕГОСУДЛРСТГЗЕННЬГИ КОМИТЕТГ 10 ИЗОЬРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Институт электродинамики АГ 72) И.А.Евтушенко, А.А,Янов,ренко и В,А,ДондохаГ 53) 621,313,713 Г 088,8)(56) Авторское свидетельство СССГФ 1007029, кл, Н 02 К 15/00, 1983(54) УСТРОЙСТВО ДЛЯ МОДЕЛИФИЗИЧЕСКИХ ПРОЦЕССОВСЕРДЕЧНИКА СТАТОРА ЭЛСКОЙ МАШИНЫ Ы 3 1684864 А 1 Г 57) Изобретение относится к электромашиностроению, Цель изобретения - улучшение качества моделирования Устройство для моделирования физических процессов в зубце сердечника содержит катушки возбуждения аксиального 4 и радиального 2, 3 полей, размещенные на стержнях магнитопроводов, и образцы 5, 6. Благодаря тому, что образец выполнен из двух идентичных зубцов и катушки возбуждения включены с обеспечением одновременной работы одного зубца в режиме, идентичном недо- возбуждению, а другого - перевозбуждению, обеспечивается достижение поставленной цели, 2 э.п. ф-лы, 3 ил.5 10 15 20 25 30 35 40 45 50 Изобретение относится к электротехнике, а именно к устройствам для исследования физических процессов в узлах и деталях электрических машин, и может быть применено при моделировании электромагнитных, тепловых и механически нагрузок в зубцах сердечника статора мощного турбогенератора.Цель изобретения - улучшение качества моделирования.На фиг. 1 изображена модель, общий вид; на фиг, 2 - схема магнитной цепи; на фиг. 3 - схема электрической цепи.Предлагаемое устройство состоит из стержневого магнитопровода, на боковых стержнях которого размещены катушки 2 и 3 радиального поля, включенные последовательно, а на центральном - катушка 4 аксиального поля. На стержне магнитопровода размещены два исследуемых образца 5 и 6. Исследуемые образцы оснащены охладителями 7, Величина давления прессовки регулируется при помощи пресса 8,Модель работает следующим образом, Катушки 2 и 3 радиального поля, включенные последовательно (фиг, 3), и катушка 4 аксиального поля запитываются током от независимых источников питания. В магнитопроводе 1 наводятся магнитные потоки, которые замыкаются по магнитопроводу и исследуемым образцам, как показано на фиг. 2, Так как потоки от катушки рв возбуждения основного потока направлены встречно в центральном стержне магнитопровода (положение для уЪ аналогично положению в стержнях катушек ря ), не происходит их перераспределения при раздельном регулировании каждой компоненты. Это позволяет получить любое отношение рв/р,Поскольку потоки в одном образце сонаправлены, а в другом противоположно направлены, то в образце 5 моделируется распределение потока, характерного для режима перевозбуждения, а в образце 6 - недовозбуждения. Регулируя при помощи пресса величину усилий, получают зависимости электромагнитных и тепловых параметров от давления прессовки.Требуемый температурный режим зубцов устанавливается при помощи охладителей 7. По сравнению с известными моделями предлагаемое устройство моделирования физических процессов в зубе сердечника статора позволяет одновременно воспроизводить комплекс электромагнитного, теплового и механического воздействий и различные варианты их комбинаций, характерных для эксплуатационных условий, проводить многофакторные исследования последствий различных нагрузок в исследуемых образцах, разработать на этой базе более достоверные рекомендации по усовершенствованию конструкции узлов турбогенераторов.Технико-экономический эффект от внедрения предлагаемого устройства определяется сокращением материальных затрат и сроков получения информации.Результаты исследований и рекомендаций могут быть реализованы при создании новых и реконструкции эксплуатирующихся мощных электрических машин,Формула изобретения 1. Устройство для моделирования физических процессов в зубце сердечника статора электрической машины, содержащее стержневой магнитопровод, катушки возбуждения аксиального и радиального полей, размещенные нв стержнях магнитопроводов, источники питания обмоток, и образец, о тл и ч а к .ц е е с я тем, что, с целью улучшения качества моделирования, катушки возбуждения радиального и аксиального полей размещены на одном магнитопроводе, оси стержней магнитопровода расположены в одной плоскости, а образец выполнен из двух идентичных зубцов, катушки возбуждения включены с обеспечением одновременной работы одного зубца в режиме, идентичном недовоэбуждению, а другого - перевозбуждению.2. Устройство по и, 1, о т л и ч а ю щ е ес я тем, что на торцевых поверхностях образца расположены охладители из немагнитного материала.3, Устройство по пп. 1 и 2. о т л и ч а ющ е е с я тем, что в качестве регулятора давления прессования образца использован механический пресс.Корректор М,Пожо аказ 3512 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открыти 113035. Москва, Ж. Рэушская наб., 4/5 ГКНТ ССС оизводственно-издательский комбинат "Патент". г, Ужгород, ул,Гагарина, 101

Смотреть

Заявка

4689124, 30.03.1989

ИНСТИТУТ ЭЛЕКТРОДИНАМИКИ АН УССР

ЕВТУШЕНКО ИГОРЬ АЛЕКСЕЕВИЧ, ЯНЦОВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, ФЕДОРЕНКО ГРИГОРИЙ МИХАЙЛОВИЧ, ДОНДОХА ВАЛЕРИЙ АНАТОЛЬЕВИЧ

МПК / Метки

МПК: H02K 15/00

Метки: зубце, моделирования, процессов, сердечника, статора, физических, электрической

Опубликовано: 15.10.1991

Код ссылки
