Способ изготовления резиновых уплотнительных колец круглого сечения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

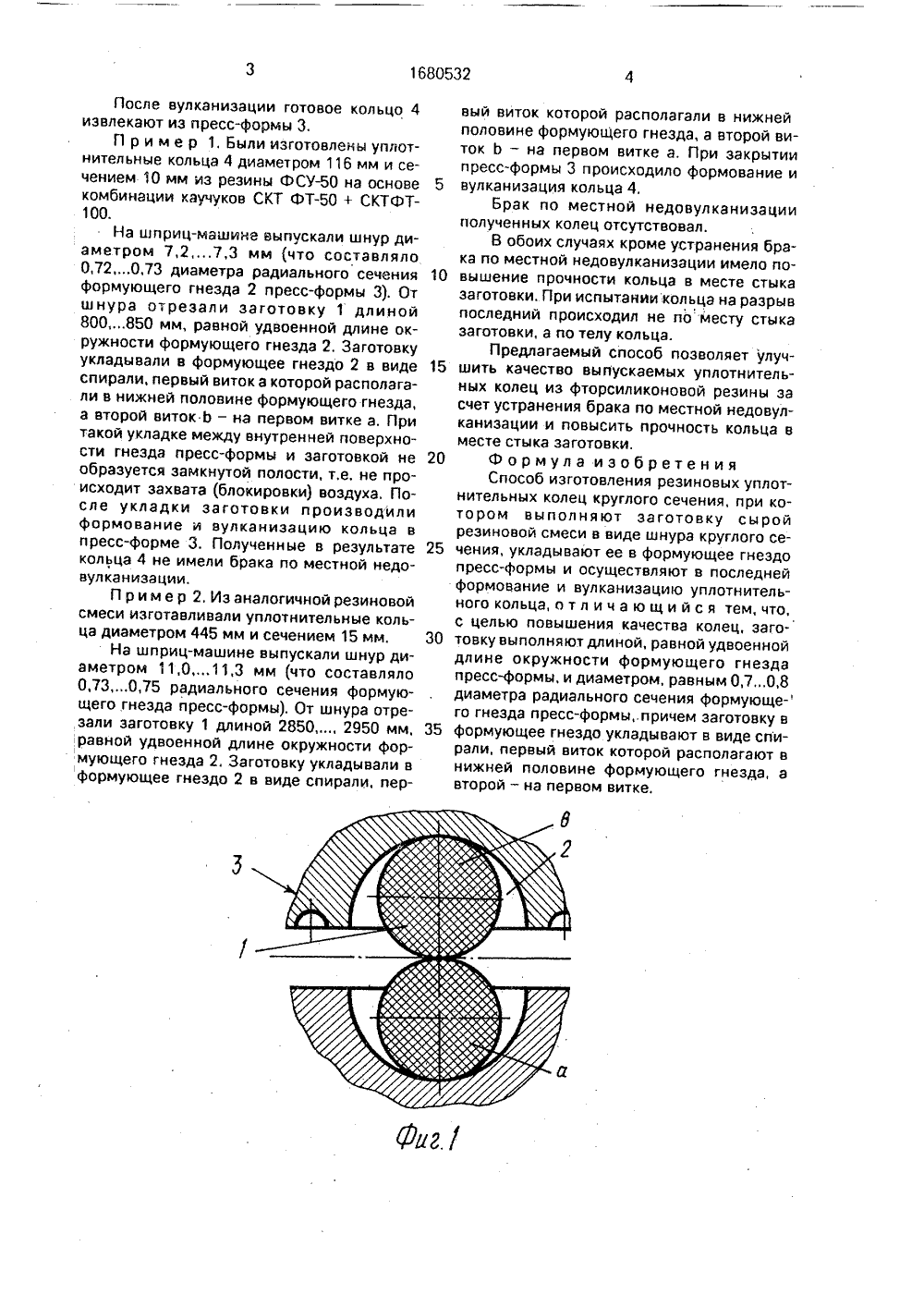

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ОПИСАНИЕ ИЗОБРЕТЕ у т 1 фл 3 К А колец круглого сечения, в частности из фторсиликоновых резин перекисной вулканизации, Цель изобретения - повышение качества колец, Для этого шнуровую заготовку 1 выполняют длиной, равной удвоенной длине окружности формующего гнезда 2 пресс-формы 3, и диаметром, равным 0,70,8 диаметра радиального сечения формующего гнезда пресс-Формы, Заготовку 1 укладывают в формующее гнездо в виде спирали, первый виток а которой располагают в нижней половине формующего гнезда 2, а второй виток а - на первом витке а. При закрытии пресс-формы 3 происходит Формование кольца 4, во время которого материал заготовки 1 равномерно заполняет формующее гнездо 2, вытесняя воздух из последнего в разьеме плит пресс-формы. 3 ил,Ос СО О аметром, равным 0,70,8 диаметра радиального сечения формующего гнезда 2 пресс-формы 3, Шнур выпускают на шприц- машине и отрезают от него заготовку длиной, равной удвоенной длине окружности формующего гнезда 2 пресс-формы, Затем заготовку 1 укладывают в формующее гнездо 2 в виде спирали, первый виток а которой располагают в нижней половине формующего гнезда 2, а второй виток Ь - на первом витке,Далее закрывают пресс-форму 3 и осуществляют формование уплотнительного кольца 4 круглого сечения, При этом резина витков а и Ь заготовки 1 равномерно заполняет формующее гнездо 2, вытесняя воздух иэ последнего в разъеме плит пресс-формы. ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР РСКОМУ СВИДЕТЕЛЬСТВУ(71) Ленинградский филиал Научно-исследовательского института резиновой промышленности(54) СПОСОБ ИЗГОТОВЛЕНИЯ РЕЗИНОВЫХ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ КРУГЛОГО СЕЧЕНИЯ(57) Изобретение относится к производству резиновых технических изделий и предназначено для изготовления уплотнительных Изобретение относится к производству резиновых технических изделий и предназначено для изготовления уплотнительных колец круглого сечения, в частности из фторсиликоновцх резин перекисной вулканиэации.Цель изобретения - повышение качества колец.На фиг, 1 изображена заготовка в формующем гнезде пресс-формы (вертикальный разрез); на фиг. 2 - то же, в процессе формования; на фиг. 3 - отформованное кольцо в положении вулканизации.Предлагаемый способ может быть осуществлен следующим образом.Заготовку 1 сырой резиновой смеси выполняют в виде шнура круглого сечения ди 1680532 А В 29 С 35/02, В 29 О 31/00//В 291 31;26После вулканизации готовое кольцо 4извлекают из пресс-формы 3,П р и м е р 1. Были изготовлены уплотнительные кольца 4 диаметром 116 мм и сечением 10 мм из резины ФСУна основе 5комбинации каучуков СКТ ФТ+ СКТФТ 100.На шприц-машине выпускали шнур диаметром 7,2,7,3 мм (что составляло0,72,0,73 диаметра радиального сечения 10формующего гнезда 2 пресс-формы 3). Отшнура отрезали заготовку 1 длиной800,850 мм, равной удвоенной длине окружности формующего гнезда 2. Заготовкуукладывали в формующее гнездо 2 в виде 15спирали, первый виток а которой располагали в нижней половине формующего гнезда,а второй виток Ь - на первом витке а. Притакой укладке между внутренней поверхности гнезда пресс-формы и заготовкой не 20образуется замкнутой полости, т.е, не происходит захвата (блокировки) воздуха. После укладки заготовки производилиформование и вулканизацию кольца впресс-форме 3. Полученные в результате 25кольца 4 не имели брака по местной недовулканизации.П р и м е р 2, Иэ аналогичной резиновойсмеси изготавливали уплотнительные кольца диаметром 445 мм и сечением 15 мм. 30На шприц-машине выпускали шнур диаметром 11,0,.11,3 мм (что составляло0,73.,0,75 радиального сечения формующего гнезда пресс-формы). От шнура отрезали заготовку 1 длиной 2850 2950 мм, 35равной удвоенной длине окружности формующего гнезда 2, Заготовку укладывали вформующее гнездо 2 в виде спирали, первый виток которой располагали в нижней половине формующего гнезда, а второй виток Ь - на первом витке а. При закрытии пресс-формы 3 происходило формование и вулканизация кольца 4.Брак по местной недовулканиэации полученных колец отсутствовал.В обоих случаях кроме устранения брака по местной недовулканизации имело повышение прочности кольца в месте стыка заготовки. При испытании кольца на разрыв последний происходил не по месту стыка заготовки, а по телу кольца.Предлагаемый способ позволяет улучшить качество выпускаемых уплотнительных колец из фторсиликоновой резины за счет устранения брака по местной недовулканизации и повысить прочность кольца в месте стыка заготовки.Формула изобретения Способ изготовления резиновых уплотнительных колец круглого сечения, при котором выполняют заготовку сырой резиновой смеси в виде шнура круглого сечения, укладывают ее в формующее гнездо пресс-формы и осуществляют в последней формование и вулканизацию уплотнительного кольца, отл ич а ю щи й ся тем, что, с целью повышения качества колец, заготовку выполняют длиной, равной удвоенной длине окружности формующего гнезда пресс-формы, и диаметром, равным 0,7.0,8 диаметра радиального сечения формующе- го гнезда пресс-формы,.причем заготовку в формующее гнездо укладывают в виде спирали, первый виток которой располагают в нижней половине формующего гнезда, а второй - на первом витке.1680532 Составитель В, БатуроваТехред М.Моргентал Корректор М, Шароши Редактор А; Долинич Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Заказ 3274 . Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4(5
СмотретьЗаявка
4749699, 16.10.1989
ЛЕНИНГРАДСКИЙ ФИЛИАЛ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА РЕЗИНОВОЙ ПРОМЫШЛЕННОСТИ
ОСИПОВА ТАТЬЯНА ВЛАДИМИРОВНА, БУЛЫШЕВ АНДРЕЙ КОНСТАНТИНОВИЧ, НИКИФОРОВ ВЛАДИМИР ПЕТРОВИЧ
МПК / Метки
МПК: B29C 35/02, B29D 31/00
Метки: колец, круглого, резиновых, сечения, уплотнительных
Опубликовано: 30.09.1991
