Многостабильный триггер

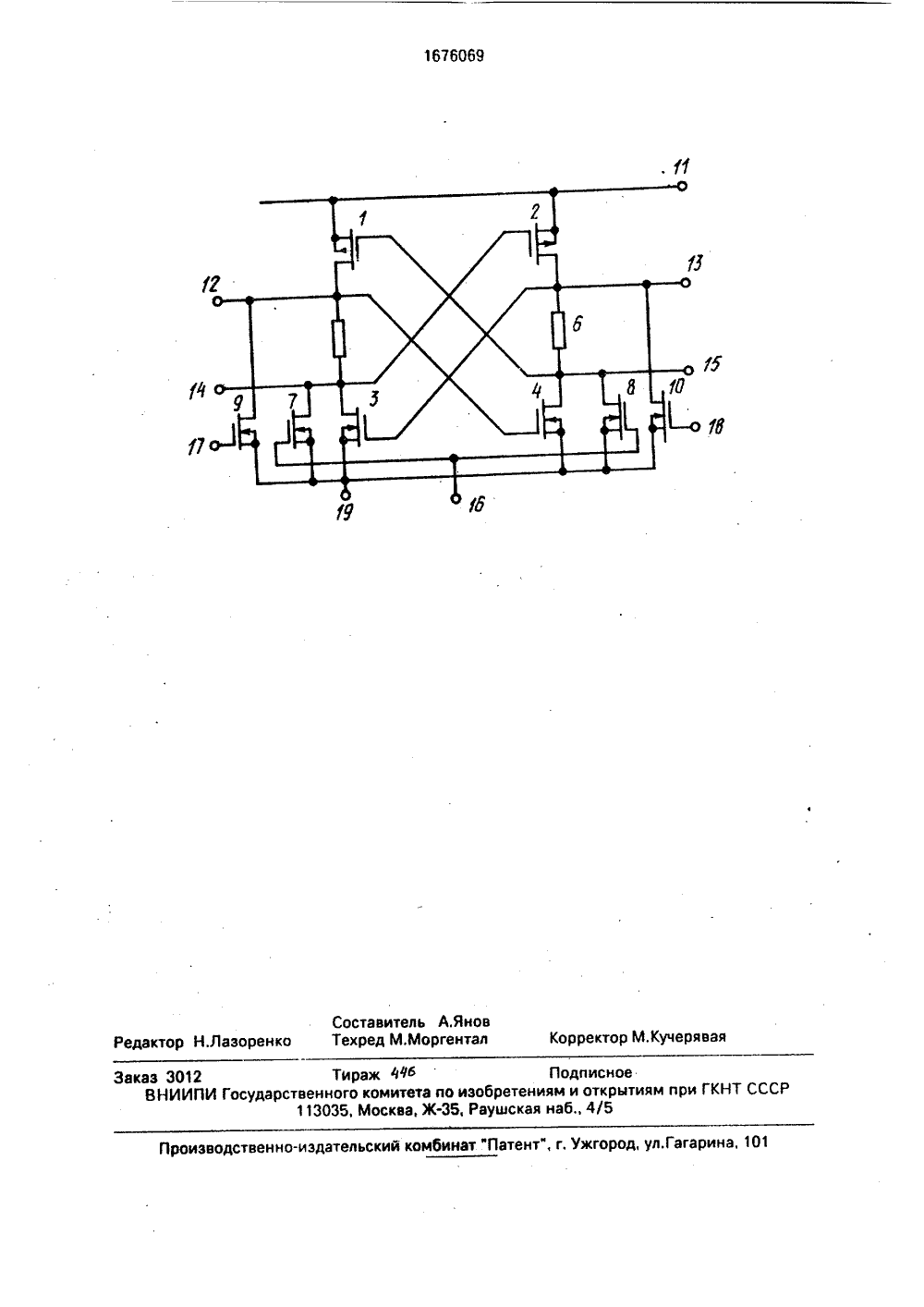

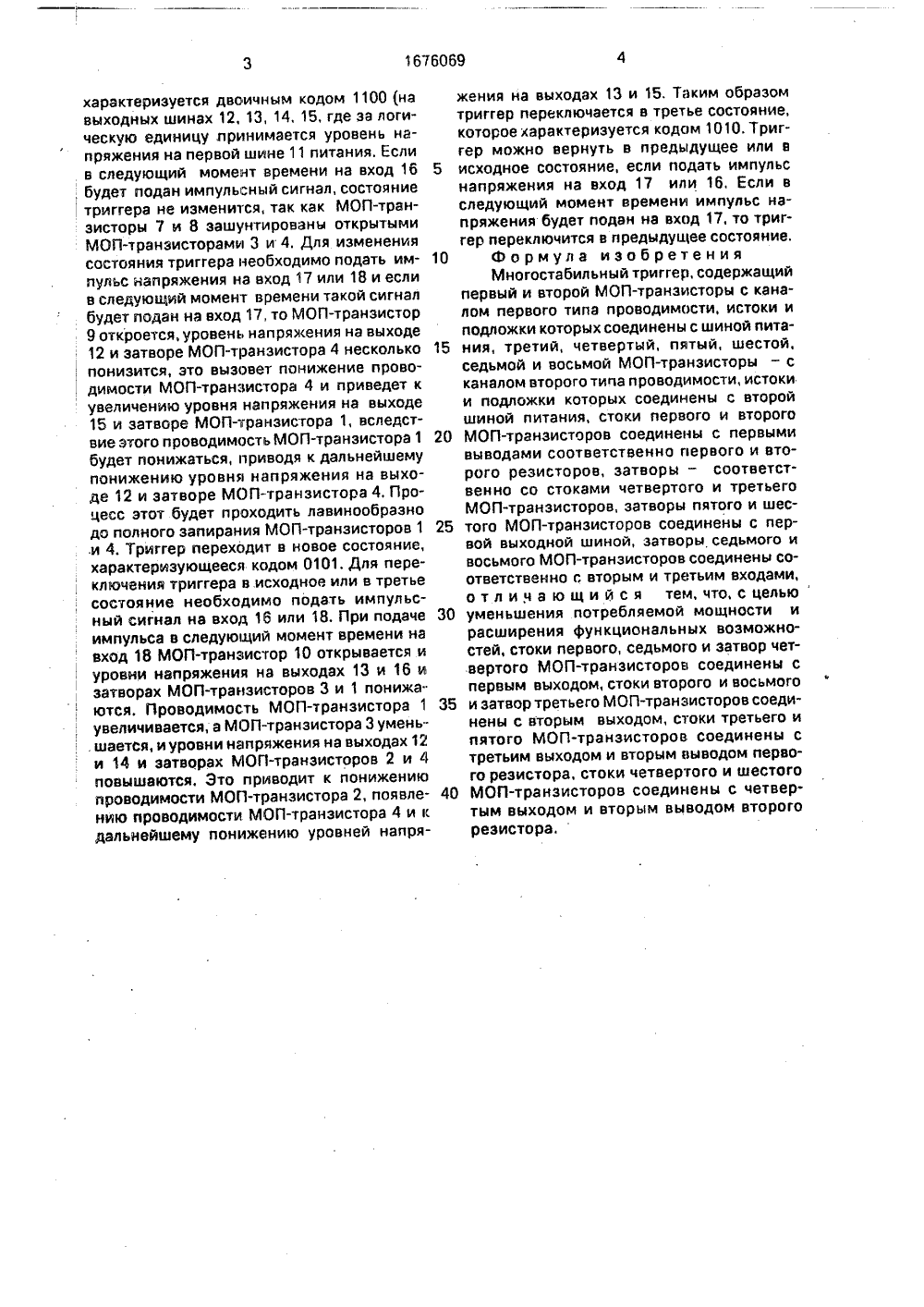

(505 Н 03 К 3/29 ГОСУДАР СТВЕ ННЫ Й КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ 0 л Ч О (л 0 1 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1160542, кл, Н 03 К 3/29, 1983,Авторское свидетельство СССРМ 1228222, кл, Н 03 К 3/29, 1984.(57) Изобретение относится к импульснойтехнике и может быть использовано дляпостроения запоминающих устройств, раИзобретение относится к импульсной технике и может быть использовано для построения запоминающих устройств, работающих в двоичном и троичном коде,Цель изобретения - уменьшение потребляемой мощности и расширение функциональных возможностей путем реализации дополнительных выходных сигналов.На чертеже представлена принципиальная схема многостабильного триггера.Многостабильный триггер содержит первый 1 и второй 2 МОП-транзисторы с каналом первого типа проводимости, третий 3 и четвертый 4 МОП-транзисторы с каналом второго типа проводимости, первый 5 и второй 6 резисторы, пятый - восьмой МОП-транзисторы 7 - 10 с каналом второго типа проводимости, истоки и подложки МОП-транзисторов 1 и 2 соединены с первой шиной 11 питания, их стоки соответственно с первым 12 и вторым 13 выходами, стоками МОП-транзисторов 9 и 10, затворами МОП-транзисторов 4 и 3 и о.Жап 1676069 А 1 ботвющих в двоичном и троичном коде, Цель изобретения - уменьшение потребляемой мощности и расширение функциональных воэможностей путем реализации дополнительных выходных сигналов, Многостабильный триггер содержит два МОП-транзистора с каналом первого типа проводимости. два резистора и шесть МОП-транзисторов с каналом второго типа проводимости. Введение новых связей позволяет уменьшить потребляемую мощность и расширить функциональные возможности. 1 ил. через резисторы 5 и 6 со стоками транзисторов 3, 7 и 4, 8 и соответственно третьим 14 и четвертым 15 выходами и затворами МОП-транзисторов 2 и 1, затворы МОП- транзисторов 7 и 8 соединены с первым входом 16, затворы МОП-транзисторов 9 и 10 - с вторым и третьим входами 17 и 18, истоки и подложки МОП-транзисторов 3,4,7,8,9 и 10 соединены с второй шиной 19 питания.Многостабильный триггер работает следующим образом,Пусть триггер находится в состоянии,когда МОП-транзисторы 1 - 4 открыты, Через открытые МОП-транзисторы 1 и 2 напряже- ние с первой шины 11 питания подается на затворы МОП-транзисторов 3 и 4, а через открытые транзисторы 3 и 4 напряжение с второй шины 16 питания подается на затворы МОП-транзисторов 1 и 2. так как на затворы МОП-транзисторов подаются открывающие напряжения, то все эти транзисторы будут открыты, Состояние триггера, при котором транзисторы 1,2,3 и 4 открыты, 1676069характеризуется двоичным кодом 1100 (на выходных шинах 12, 13, 14, 15, где эа логическую единицу принимается уровень напряжения на первой шине 11 питания. Если в следующий момент времени на вход 16 , будет подан импульсный сигнал, состояниетриггера не изменится, так как МОП-транзисторы 7 и 8 зашунтированы открытыми МОП-транзисторами 3 и 4. Для изменения состояния триггера необходимо подать импульс напряжения на вход 17 или 18 и если в следующий момент времени такой сигнал будет подан на вход 17, то МОП-транзистор 9 откроется, уровень напряжения на выходе 12 и затворе МОП-транзистора 4 несколько понизится, это вызовет понижение проводимости МОП-транзистора 4 и приведет к увеличению уровня напряжения на выходе 15 и затворе МОП-транзистора 1, вследствие этого проводимость МОП-транзистора 1 будет понижаться, приводя к дальнейшему понижению уровня напряжения на выходе 12 и затворе МОП-транзистора 4, Процесс этот будет проходить лавинообразно до полного задирания МОП-транзисторов 1 ,и 4. Триггер переходит в новое состояние, характеризующееся кодом 0101, Для переключения триггера в.исходное или в третье состояние необходимо подать импульсный сигнал на вход 16 или 18. При подаче импульса в следующий момент времени на вход 18 МОП-транзистор 10 открывается и уровни напряжения на выходах 13 и 16 и затворах МОП-транзисторов 3 и 1 понижаются, Проводимость МОП-транзистора 1 увеличивается, а МОП-транзистора 3 умень . шается, и уровни напряжения на выходах 12и 14 и затворах МОП-транзисторов 2 и 4 повышаются, Эта приводит к понижению проводимости МОП-транзистора 2, появлению проводимости МОП-транзистора 4 и к дальнейшему понижению уровней напряжения на выходах 13 и 15. Таким образом триггер переключается в третье состояние, которое характеризуется кодом 1010. Триггер можно вернуть в предыдущее или в 5 исходное состояние, если подать импульснапряжения на вход 17 или 16, Если в следующий момент времени импульс напряжения будет подан на вход 17, то триггер переключится в предыдущее состояние.10 Формула изобретенияМногостабильный триггер, содержащийпервый и второй МОП-транзисторы с каналом первого типа проводимости, истоки и подложки которых соединены с шиной пита ния, третий, четвертый, пятый, шестой,седьмой и восьмой МОП-транзисторы - с каналом второго типа проводимости, истоки и подложки которых соединены с второй шиной питания, стоки первого и второго 20 МОП-транзисторов соединены с первымивыводами соответственно первого и второго резисторов, затворы - соответственно со стоками четвертого и третьего МОП-транзисторов, затворы пятого и шес того МОП-транзисторов соединены с первой выходной шиной, затворы седьмого и восьмого МОП-транзисторов соединены соответственно с вторым и третьим входами, отличающийся тем,что,сцелью30 уменьшения потребляемой мощности ирасширения функциональных возможностей, стоки первого, седьмого и затвор четвертого МОП-транзисторов соединены с первым выходом, стоки второго и восьмого 35 и затвор третьего МОП-транзисторов соединены с вторым выходом, стоки третьего и пятого МОП-транзисторов соединены с третьим выходом и вторым выводом первого резистора, стоки четвертого и шестого 40 МОП-транзисторов соединены с четвертым выходом и вторым выводом второго резистора.,Кучерява оизвод о-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Заказ 3012ВНИИПТираж 4 Ф ПодписодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС113035, Москва, Ж-ЗБ, Раушская наб 4/5
