Устройство для измерения магнитных параметров магнитных дисков

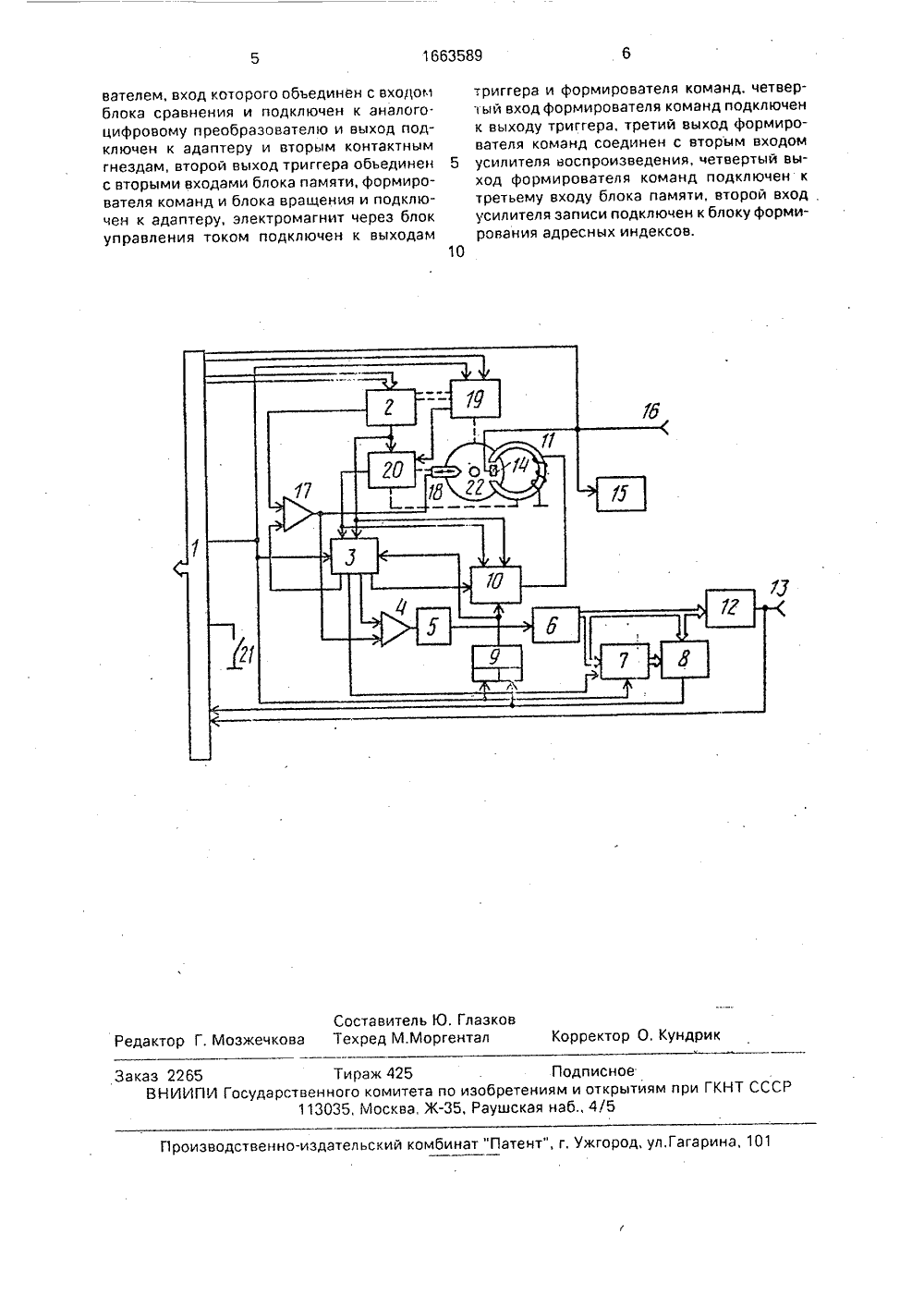

. 6 01 й 33/12, 1985.свидетельство СССР6 01 й ЗЗ/12, 1979. АГии входы твенно к 2 форми- ектромагпеГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) АвторскоЬ 1310762, клАвторскоМ 862088, кл юл. Кг 26следовательский институт вытехники ов, Н.И.Нефедов и А.М,Иван(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МНИТНЫХ ПАРАМЕТРОВ МАГНИТНЫХ ДИ(57) Изобретение относится к измерительной технике и может быть использовано дляопределения качества покрытий магнитных Изобретение относится к измерительной технике и может быть использовано при определении качества покрытий магнитных дисков в процессе их производства.Цель изобретения - повышение достоверности контроля за счет расширения речня контролируемых параметров.На чертеже приведена структурная схема устройства.Устройство содержит последовательно соединенные адаптер 1, блок 2 формирования адресных индексов, формирователь 3 команд, усилитель 4.воспроизведения, интегратор 5, аналого-цифровой преобразователь 6, блок 7 памяти, второй вход которого соединен с формирователем 3 команд, блок 8 сравнения, выход которого подключен к адаптеру 1, триггер 9, выход которого подключен к формирователю 3 команд, блок 10 дисков в процессе их производства, Цель изобретения - повышение достоверности контроля за счет расширения перечня контролируемых параметров. Электромагнит 11 намагничивает магнитный диск 22 до насыщения, затем магнитная головка 18 перемагничивает выбранный участок контроля в противоположном направлении. По сигналам формирователя 3 команд осуществляется ступенчатое обратное намагничивание, при котором выходной сигнал считывается магнитной головкой 18, Результаты начального перемагничивания запоминаются в блоке 7 памяти и сравниваются с текущим значением величины намагничивания, По достижении равенства величина тока намагничивания фиксируется и величина соответствующего магнитного поля индицируется отсчетным блоком 15. 1 ил. управления током, второи и треткоторого подключены соответсформирователю 3 команд и блокурования адресных индексов, и элнит 11.Кроме того, устройство содержит последовательно соединенные цифроаналоговый преобразователь 12, вход которого объединен с вторым входом блока 8 сравнения и подключен к аналого-цифровому преобразователю 6, а выход подключен к адаптеру 1, и контактное гнездо 13, последовательно соединенные датчик 14 поля, размещенный в зазоре электромагнита 11 и подключенный к адаптеру 1, отсчетный блок 15 и контактное гнездо 16, соединенное с датчиком 14 поля. Также устройство содержит последовательно соединенные усилитель 17 записи, подключенный к выходам5 10 15 20 формирователя 3 команд и блока 2 формирователя адресных индексов, и магнитную головку 18, вход которой объединен с вторым входом усилителя 4 воспроизведения, и последовательно соединенные блок 19 вращения, первый вход которого подключен к адаптеру 1, второй вход обьединен с входами формирователя 3 команд, триггера 9 и блока 7 памяти и подключен к адаптеру 1 и блок 20 позиционирования, второй вход которого объединен с входом блока 10 управления током и подключен к выходу блока 2 формирования адресных индексов, выход блока 20 позиционирования электрически связан с входами формирователя 3 команд и блока 10 управления током и механически с магнитной головкой 18 и электромагнитом 11,В состав устройства входит также кнопка 21, подкл ючен ная к адаптеру. Кроме того, на чертеже приведен контролируемый магнитный диск 22, механически связанный с блоком 19 вращения.Устройство работает следующим образом,Процесс контроля магнитноо диска 22осуществляется за счет регистрации его остаточной намагниченности и состоит из следующих этапов: намагничиваниямагнитного диска 22 электромагнитом 11 донасыщения, намагничивания .контролируемой зоны магнитного диска 22 магнитнойголовкой 18 до максимальной обратной величины, запоминания половинной величины воспроизведенного сигнала,последовательного размагничивания магнитного диска 22, сравнения текущих значений намагниченности с запомненным ирегистрации величины размагничивающегополя и остаточной намагниченности равнойполовине максимальной величины,После включения устройства с адаптера1 на вход блока 2 формирования адресныхиндексов поступает код адреса радиуса дорожки и позиции на дорожке магнитногодиска 22. При нажатии кнопки 21 блок 19вращения приводит во вращение магнитный диск 22, По достижении им номинальной частоты вращения блок 20, позиционирования перемещает головку 18и электромагнит 11 на заданную позицию,Одновременно формирователь 3 команд задает величину тока, вырабатываемого блоком 10 управления током, достаточную длянамагничивания магнитного диска 22 до насыщения, Затем осуществляется режим записи информации с помощью усилителя 17записи и магнитной головки 18,По окончании записи устройство переключается в режим воспроизведения сигна 25 30 35 40 45 50 55 ла, при котором сигнал с магнитной головки 22 усиливается усилителем 4 воспроизведения, интегрируется интегратором 5, преобразуется в цифровой код аналого-цифровым преобразователем 6 и запоминается в блоке 7 памяти.Затем по сигналам формирователя 3 команд блок 10 управления током увеличивает ток в электромагните 11, в результате чего амплитуда воспроизводимого сигнала уменьшается. Текущее значение амплитуды сравнивается с запомненным в блоке 8 сравнения и одновременно преобразуется в ступенчатое напряжение с помощью цифроаналогового преобразователя 12 При равенстве амплитуд блок 8 сравнения переключает триггер 9 в "нулевое" состояние, формирователь 3 команд фиксирует значение тока в электромагните 11, а отсчетнь 1 й блок в цифровой форме индицирует величину магнитного поля электромагнита 11, преобразованную в электрический сигнал датчиком 14 поля,Для регистрации петли магнитного гистерезиса к контактным гнездам 13 и 16 подключается координатный графопостроитель (на чертеже не показан),Формула изобретения Устройство для измерения магнитных параметров магнитных дисков, содержащее последовательно соединенные формирователь команд, усилитель записи и магнитную головку, кнопку, усилитель воспроизведения, вход которого подключен к усилителю записи, электромагнит, триггер, блок формирования адресных индексов, блок вращения, блок управления током и отсчетный блок, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности контроля, оно снабжено последовательно соединенными интегратором, подключенным к выходу усилителя воспроизведения, аналого-цифровым преобразователем, блоком памяти, блоком сравнения, выход которого соединен с входом триггера и адаптером, к второму входу которого подключена кнопка, а выходы соединены с входами блоков формирования адресных индексов и вращения, датчиком поля и первым контактным гнездом, подключенными к отсчетному блоку и адаптеру, блоком позиционирования, первый вход которого объединен с входами формирователя команд и блока управления током и подключен к выходу блока формирования адресных индексов, второй вход соединен с выходом блока вращения, выход блока позиционирования подключен к вторым входам формирователя команд и блока управления током, и последовательно соединенными цифроаналоговым преобразо1663589 Составитель Ю, ГлазковРедактор Г. Мозжечкова Техред М.Моргентал Корректор ик Заказ 2265 Тираж 425 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 45 оизводственно-издательский комбинат "Патент", г, Ужго,Г а,1 1 вателем, вход которого объединен с входом блока сравнения и подключен к аналогоцифровому преобразователю и выход подключен к адаптеру и вторым контактным гнездам, второй выход триггера обьединен с вторыми входами блока памяти, формирователя команд и блока вращения и подключен к адаптеру, электромагнит через блок управления током подключен к выходам триггера и формирователя команд, четвер- . ый вход формирователя команд подключен к выходу триггера, третий выход формирователя команд соединен с вторым входом 5 усилителя воспроизведения, четвертый выход формирователя команд подключен к третьему входу блока памяти, второй вход усилителя записи подключен к блоку формирования адресных индексов.10
