Устройство для формирования испытательных сигналов

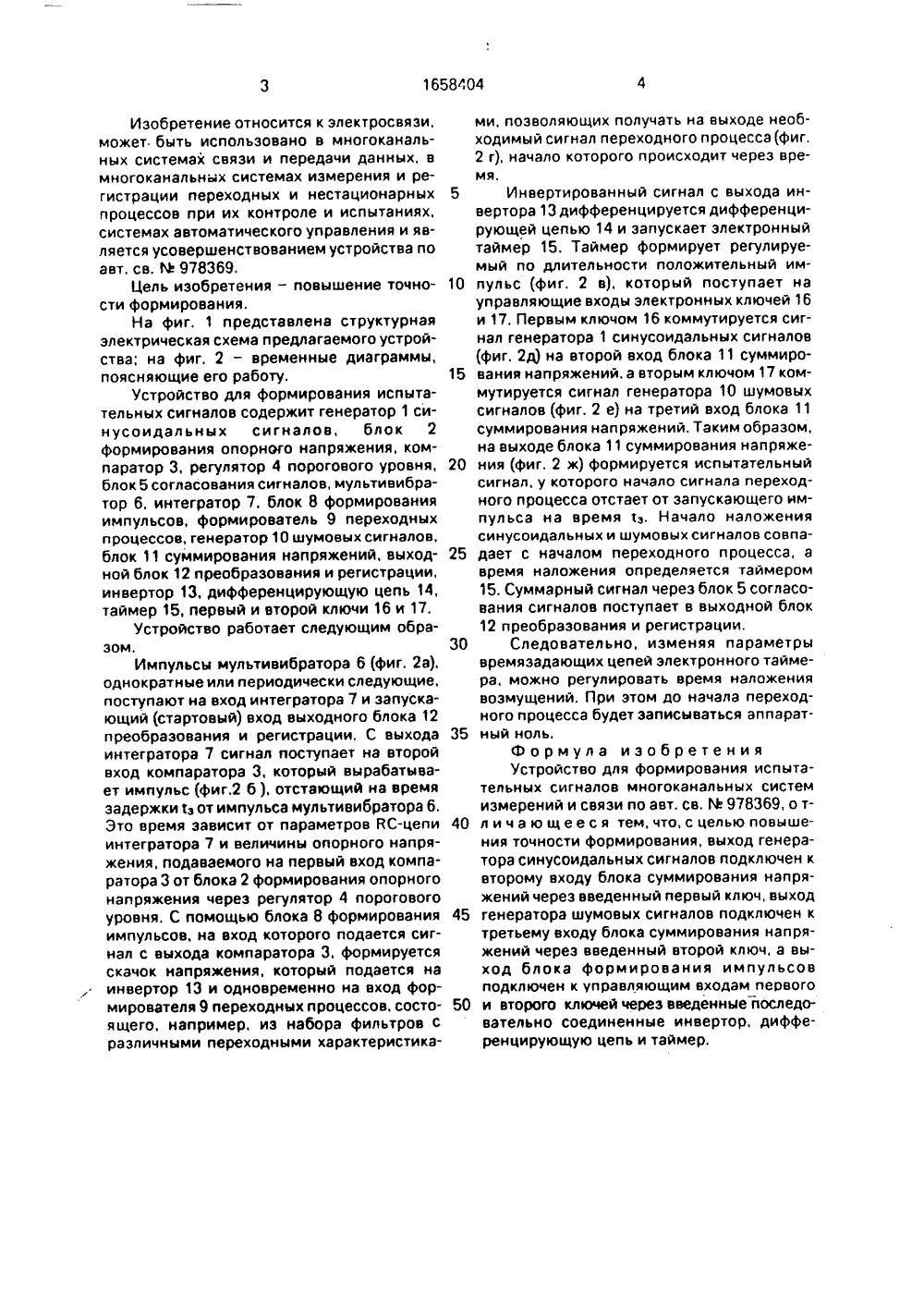

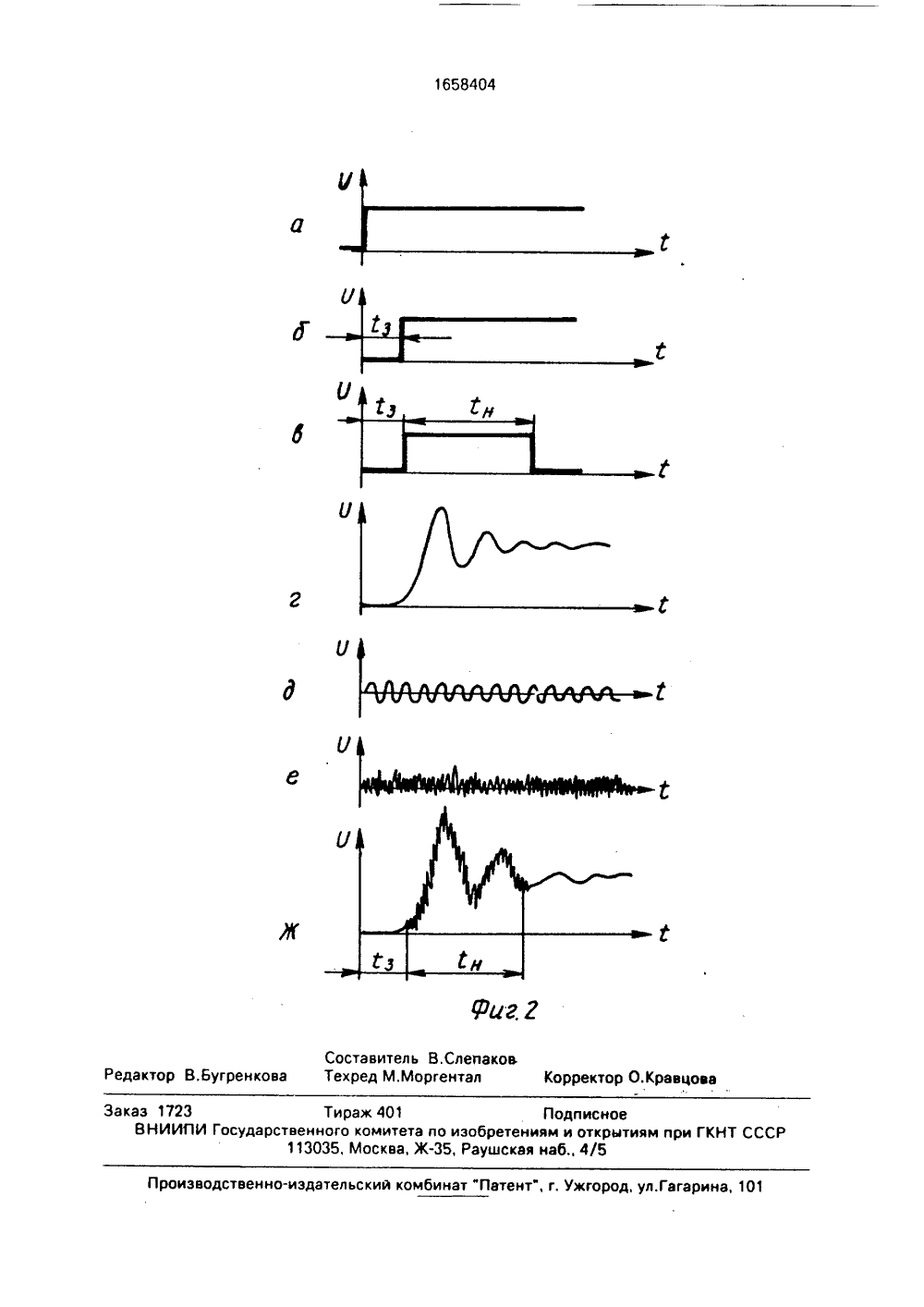

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРФ 978369, кл. Н 04 В 3/46, 04.05.81.(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ИСПЫТАТЕЛЬНЫХ СИГНАЛОВ(57) Изобретение относится к электросвязи, Цель изобретения - повышение точности формирования. Устройство содержит генератор 1 синусоидальных сигналов, блок 2 формирования опорного напряжения, компаратор 3. регулятор 4 порогового уровня,Ы 1658404 А 2(5)5 Н 04 В 3/46// Н 04 Э 3/14 блок 5 согласования сигналов, мультивибратор 6, интегратор 7. блок 8 формирования импульсов, формирователь 9 переходных процессов, генератор 10 шумовых сигналов, блок 11 суммирования напряжений, выходной блок 12 преобразования и регистрации. инвертор 13, дифференцирующую цепь 14, таймер 15, ключи 16 и 17. Импульсы с выхода блока 8 через последовательно соединенные инвертор 13, дифференцирующую цепь 14 и таймер 15 поступают на управляющие входы ключей 16 и 17, обеспечивая совмещение начала наложения частотных и шумовых составляющих с началом сигналов переходных процессов и регулирование времени наложения этих составляющих. 2 ил.Изобретение относится к электросвязи, может. быть использовано в многоканальных системах связи и передачи данных, в многоканальных системах измерения и регистрации переходных и нестационарных процессов при их контроле и испытаниях, системах автоматического управления и является усовершенствованием устройства по авт. св. М 978369.Цель изобретения - повышение точности формирования.На фиг. 1 представлена структурная электрическая схема предлагаемого устройства; на фиг. 2 - временные диаграммы, поясняющие его работу.Устройство для формирования испытательных сигналов содержит генератор 1 синусоидальных сигналов, блок 2 формирования опорного напряжения, компаратор 3, регулятор 4 порогового уровня, блок 5 согласования сигналов, мультиеибратор б. интегратор 7, блок 8 формирования импульсов, формирователь 9 переходных процессов, генератор 10 шумовых сигналов, блок 11 суммирования напряжений, выходной блок 12 преобразования и регистрации, инвертор 13, дифференцирующую цепь 14, таймер 15, первый и второй ключи 16 и 17.Устройство работает следующим образом,Импульсы мультивибратора 6 (фиг. 2 а), однократные или периодически следующие, поступают на вход интегратора 7 и запускающий (стартовый) вход выходного блока 12 преобразования и регистрации. С выхода интегратора 7 сигнал поступает на второй вход компаратора 3, который вырабатывает импульс (фиг.2 б ), отстающий на время задержки тз от импульса мультивибратора б. Это время зависит от параметров ВС-цепи интегратора 7 и величины опорного напряжения, подаваемого нэ первый вход компаратора 3 от блока 2 формирования опорного напряжения через регулятор 4 порогового уровня. С помощью блока 8 формирования импульсов, нэ вход которого подается сигнал с выхода компараторэ 3, формируется скачок напряжения, который подается на инвертор 13 и одновременно на вход формирователя 9 переходных процессов, состоящего, например. иэ набора фильтров с различными переходными характеристика 5 10 15 20 25 30 35 40 45 50 ми, позволяющих получать на выходе необходимый сигнал переходного процесса (фиг.2 г), начало которого происходит через время.Инвертированный сигнал с выхода инеертора 13 дифференцируется дифференцирующей цепью 14 и запускает электронный таймер 15. Таймер формирует регулируемый по длительности положительный импульс (фиг. 2 в). который поступает на управляющие входы электронных ключей 16 и 17. Первым ключом 16 коммутируется сигнал генератора 1 синусоидальных сигналов (фиг. 2 д) на второй вход блока 11 суммирования напряжений, а вторым ключом 17 коммутируется сигнал генератора 10 шумовых сигналов (фиг. 2 е) на третий вход блока 11 суммирования напряжений. Таким образом, на выходе блока 11 суммирования напряжения (фиг. 2 ж) формируется испытательный сигнал, у которого начало сигнала переходного процесса отстает от запускающего импульса на время т. Начало наложения синусоидальных и шумовых сигналов совпадает с началом переходного процесса, а время наложения определяется таймером 15. Суммарный сигнал через блок 5 согласования сигналов поступает в выходной блок 12 преобразования и регистрации.Следовательно, изменяя параметры времязадающих цепей электронного таймера, можно регулировать время наложения возмущений. При этом до начала переходного процесса будет записываться аппаратный ноль.Формула изобретения Устройство для формирования испытательных сигналов многоканальных систем измерений и связи по авт. св. В 978369, о тл и ч а ю щ е е с я тем, что, с целью повышения точности формирования, выход генератора синусоидальных сигналов подключен к второму входу блока суммирования напряжений через введенный первый ключ, выход генератора шумовых сигналов подключен к третьему входу блока суммирования напряжений через введенный второй ключ, а выход блока формирования импульсое подключен к управляющим входам первого и второго ключей через введенные последовательно соединенные инвертор, дифференцирующую цепь и таймер..Бугренкова Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 аказ 1723 ВНИИПИ Государс оставитель В.Слепакоехред М.Моргентал Тираж 401 Подписноеного комитета по изобретениям и открытиям при ГКНТ СС 035, Москва, Ж, Раушская наб 4/5
