Устройство для измерения временных параметров импульсов на экране осциллографа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1658123
Автор: Чубатенко
Текст

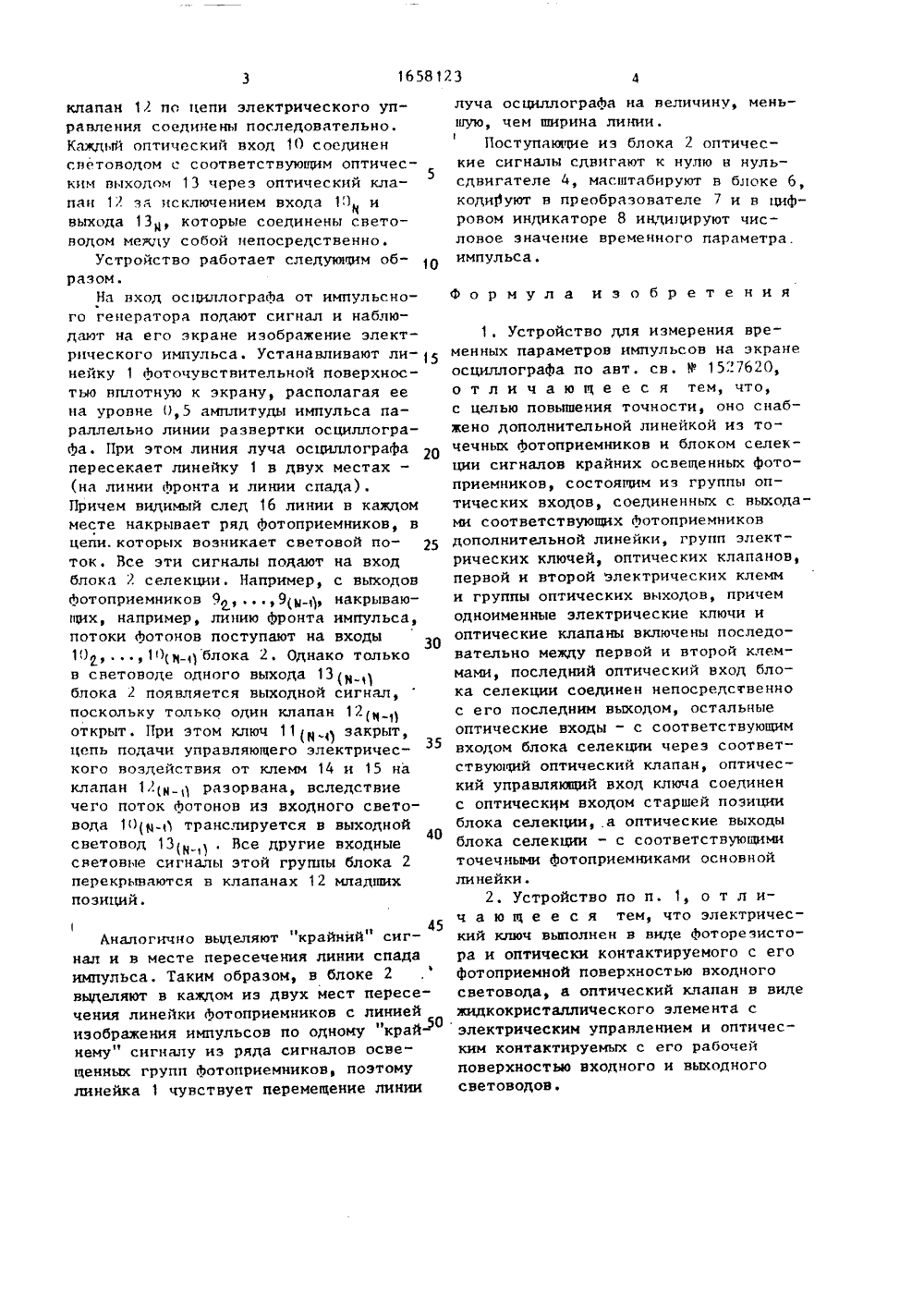

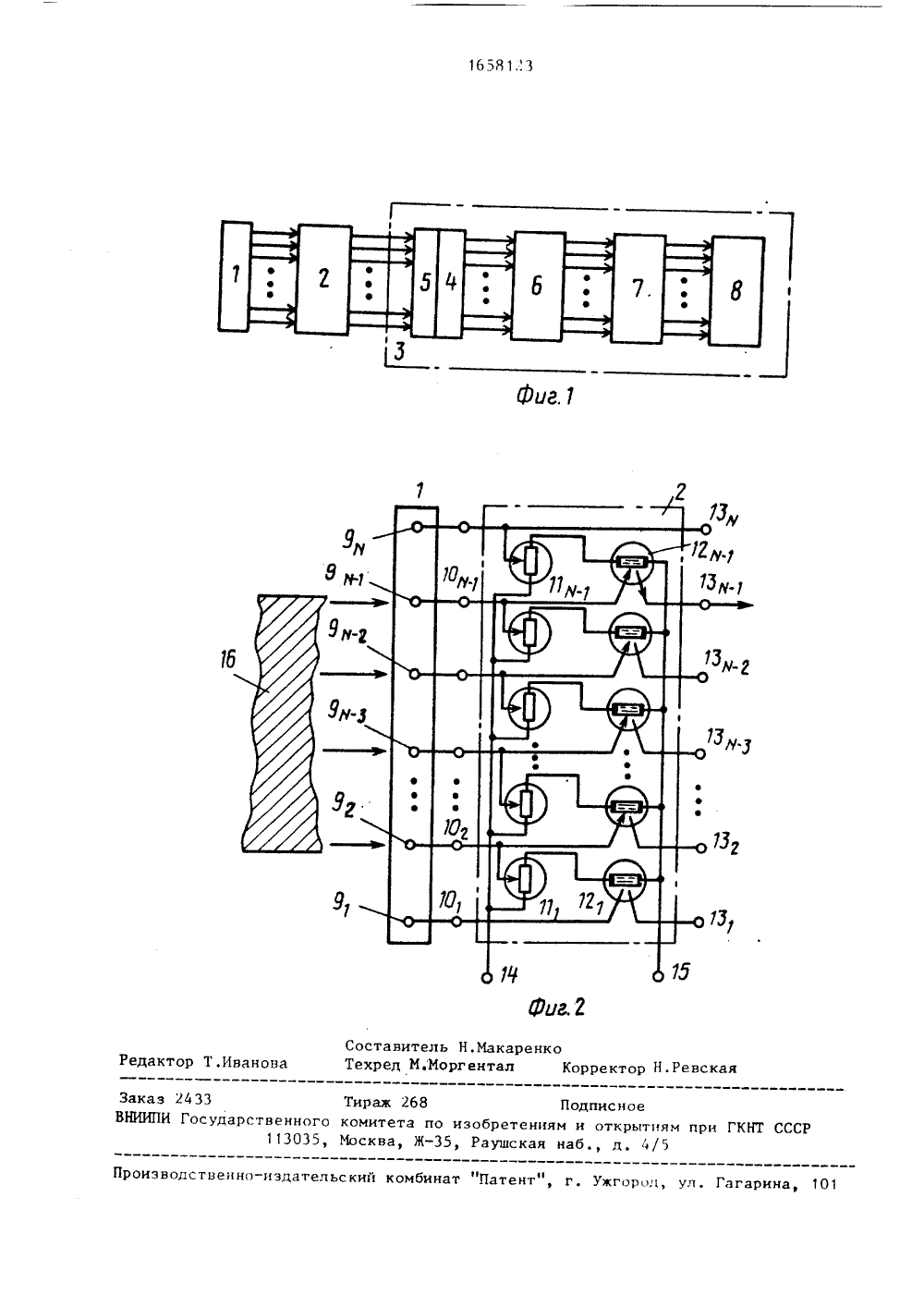

клапан 12 по цепи электрического управления соединены последовательно. Каждый оптический вход 10 соединен световодом с соответствующим оптическим выходом 13 через оптический кла 5 пан 12 за исключением входа 1), и выхода 13,), которые соединены световодом мещу собой непосредственно.Устройство работает следующим образом.На вход осциллографа от импульсного генератора подают сигнал и наблюдают на его экране иэображение электрического импульса. Устанавливают ли нейку 1 Фоточувствительной поверхностью вплотную к экрану, располагая ее на уровне ,5 амплитуды импульса параллельно линии развертки осциллограФа. При этом линия луча осциллографа пересекает линейку 1 в двух местах - (на линии Фронта и линии спада). Причем видимый след 16 линии в каждом месте накрывает ряд Фотоприемников, в цепи. которых возникает световой поток, Все эти сигналы подают на вход блока 2 селекции. Например, с выходов Фотоприемников 9, ,9),1, накрывающих, например, линию Фронта импульса, потоки Фотонов поступают на входы 1)1,) блока 2. Однако только в световоде одного выхода 13,1 блока 2 появляется выходной сигнал, поскольку только один клапан 12 открыт. При этом ключ 111,1 У закрыт, цепь подачи управляющего электрического воздействия от клемм 14 и 15 на клапан 12 ,1 разорвана, вследствие чего поток Фотонов из входного свето- вода 1(р 1 транслируется в выходной световод 13,) . Все другие входные40 световые сигналы этой группы блока 2 перекрываются в клапанах 12 младших позиций.45Аналогично выделяют крайний сигнал и в месте пересечения линии спада импульса. Таким образом, в блоке 2 выделяют в каждом иэ двух мест пересечения линейки Фотоприемников с линиейее 50 иэображения импульсов по одному край нему" сигналу из ряда сигналов освещенных групп Фотоприемников, поэтому линейка 1 чувствует перемещение линии луча осциллографа на величину, меньшую, чем ширина линии.1Поступающие из блока 2 оптические сигналы сдвигают к нулю в нульсдвигателе 4, масштабируют в блоке 6, коди)уют в преобразователе 7 и в цифровом индикаторе 8 индицируют числовое значение временного параметра. импульса.Формула изобретения1, Устройство для измерения временных параметров импульсов на экране осциллографа по авт. св.1527620, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, оно снабжено дополнительной линейкой из точечных Фотоприемников и блоком селекции сигналов крайних освещенных Фотоприемников, состоящим из группы оптических входов, соединенных с выходами соответствующих Фотоприемников дополнительной линейки, групп электрических ключей, оптических клапанов, первой и второй электрических клемм и группы оптических выходов, причем одноименные электрические ключи и оптические клапаны включены последовательно между первой и второй клеммами, последний оптический вход блока селекции соединен непосредственно с его последним выходом, остальные оптические входы - с соответствующим входом блока селекции через соответствующий оптический клапан, оптический управляющий вход ключа соединен с оптическцм входом старшей позиции блока селекции, .а оптические выходы блока селекции - с соответствующими точечными Фотоприемниками основной линейки.2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что электрический ключ выполнен в виде Фоторезистора и оптически контактируемого с его фотоприемной поверхностью входного световода, а оптический клапан в виде жидкокристаллического элемента с электрическим управлением и оптическим контактируемых с его рабочей поверхностью входного и выходного световодов.енко евская оррект 268 П но и ГКНТ СССР Производственно-издательский комбинат "Патент", г. Ужгород, ул. 10 а Заказ 2433ВНИИПИ Государстве нно 303 омитета поМосква, Жзобретениям и Раушская наб крытиямд, й/5
СмотретьЗаявка
4717857, 12.07.1989
КИЕВСКИЙ ИНСТИТУТ АВТОМАТИКИ ИМ. ХХУ СЪЕЗДА КПСС
ЧУБАТЕНКО ВАСИЛИЙ ЯКОВЛЕВИЧ
МПК / Метки
МПК: G04F 13/02
Метки: временных, импульсов, осциллографа, параметров, экране
Опубликовано: 23.06.1991
Код ссылки
<a href="https://patents.su/3-1658123-ustrojjstvo-dlya-izmereniya-vremennykh-parametrov-impulsov-na-ehkrane-oscillografa.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для измерения временных параметров импульсов на экране осциллографа</a>
