Способ управления параметрами электромагнитного излучения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1622955
Авторы: Кабыченков, Шавров, Шевченко
Текст

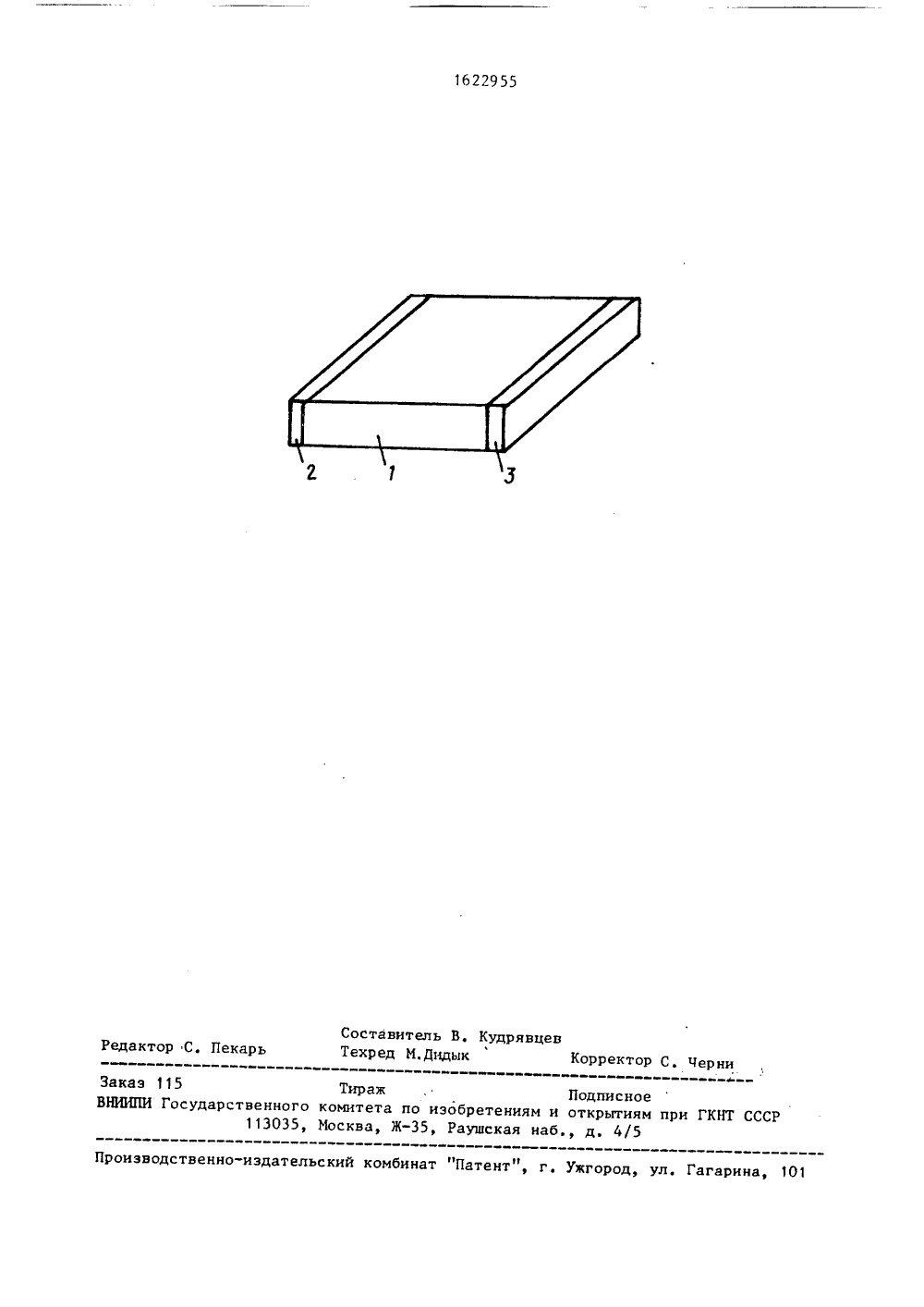

под большим углом к доменным границам ( и /2) .На чертеже изображено устройство для осуществления способа.Устройство для осуществления способа содержит пластину магнетика 1, источник 2 акустической волны, и поглотитель 3 волны.Устройство работает следующим образом.Источник возбуждает в магие ютике волну, которая создает магнитную ДС. Излучение дифрагирует наэтой структуре, 15При прохождении или отражении ЭМИчерез магнетик в данном случае могутизменяться следующие параметры: амплитуда, пространственное распределение интенсивности, поляризация, частота и другие необходимые параметры,Период ДС в данном случае определяется периодом ЗВ и может изменяться в широких пределах от микрондо сантиметров. Дифракционная эффективыость не зависит от величиныпериода, поскольку изменение периодане связано с изменением нормальнойкомпоненты намагниченности, Звуковая волна сама перестраивает магнитную структуру, создавая зародьппи новой фазы в области источника ЗВ и уменьшая "сухое" трение магнитного момента, обусловленное дефектами, Это обеспечивает плавность перестройки периода доменной структуры в широком диапазоне и увеличивает быстродействие. Диапазон существования полосовой доменной структуры ограничен снизу пределом прочности 4 О материала, в сверху - размерами магнетика (С Ь, где- длина звуковой волны; 1 - размер образца в продольном ывправлении).В магнетике могут быть возбуж деыы ыесколько упругих волн, Например, для двух взаимно перпендикулярных волн отклонение луча ЭМИ может осуществляться в двух направлениях, Изменение амплитуды волны позволяет50 получать ДС различного профиля. Например рля малых амплитуд изменение намагиичеыыости будет близким к синусоидальному. Дифракция ЭМИ на такой.ДС дает только два боковых максимума н подавляет нулевой максимум,Ф что увеличивает эффективность управления параметрами ЭМИ, При возбуждениив магнетике поперечной волны такжеобразуется ДС Намагниченность в данном случае будет отклоняться от направления распространения волны впротивоположные стороны на соседнихполовинах длины упругой волны, С ростом амплитуды волны угол отклонениябудет увеличиваться, стремясь к предельному значению Т/4,Возбуждение в магнетике поверхностной волны приводит к образованию поверхностной ДС, Дифракция ЭМИ на поверхностной ДС происходит так же, каки на объемной,. Изменение формы и периода ДС позволяет эффективно управлятьпараметрами излучения,. В пластине вовнешнем магнитном поле, имеющем компоненту, нормальную к ее поверхности,возникает доменная структура, периодкоторой зависит от величины поля, Наличие в пластине двух магнитных решеток с различной магнитной структуройи управляемых разными параметрами рас.ширяет область применения способа иустройства, например, в результатесмешивания двух сигналов,Таким образом, данное техническоерешение обеспечивает эффективноеуправление параметрами ЭМИ в широкомдиапазоне, причем изменение однихпараметров не влияет на другие параметры,Формула изобретения1, Способ управления параметрамиэлектромагнитного излучения, заключающийся в возбуждении в магнетикеакустической волны и пропусканиичерез него электромагнитного излучения, о т л и ч а ю щ и й с я тем,что, с целью повышения эффективности, перед возбуждением в магнетикеакустической волны его переводят вточку ориентационного фазового перехода, а линейный размер магнетика выбирают больше длины акустическойволны, причем в магнетике возбуждаютбегущую акустическую волну.2, Способ по и, 1, о т л и ч а -ю щ и й с я тем, что магнетик помещают в однородное ма 1:итное поле,имеющее компоненту, нормальную к егоповерхности,1622955 Составитель В. КудрявцевТехред М.Дидык Корректор С. Черни Редактор С. Пекарь Заказ 115 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
СмотретьЗаявка
4637630, 24.11.1988
ИНСТИТУТ РАДИОТЕХНИКИ И ЭЛЕКТРОНИКИ АН СССР
КАБЫЧЕНКОВ АЛЕКСАНДР ФЕДОРОВИЧ, ШАВРОВ ВЛАДИМИР ГРИГОРЬЕВИЧ, ШЕВЧЕНКО АНДРЕЙ ЛЕОНИДОВИЧ
МПК / Метки
МПК: H04R 15/00
Метки: излучения, параметрами, электромагнитного
Опубликовано: 23.01.1991
Код ссылки
<a href="https://patents.su/3-1622955-sposob-upravleniya-parametrami-ehlektromagnitnogo-izlucheniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ управления параметрами электромагнитного излучения</a>
