Устройство дан измереш1я параметгов магнитной головкиiизобретение относится к магеитной записи, а именно к устройствам для измерения параметров магнитной головки. изебстны устройства для измерения параметров ма
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 433531
Текст

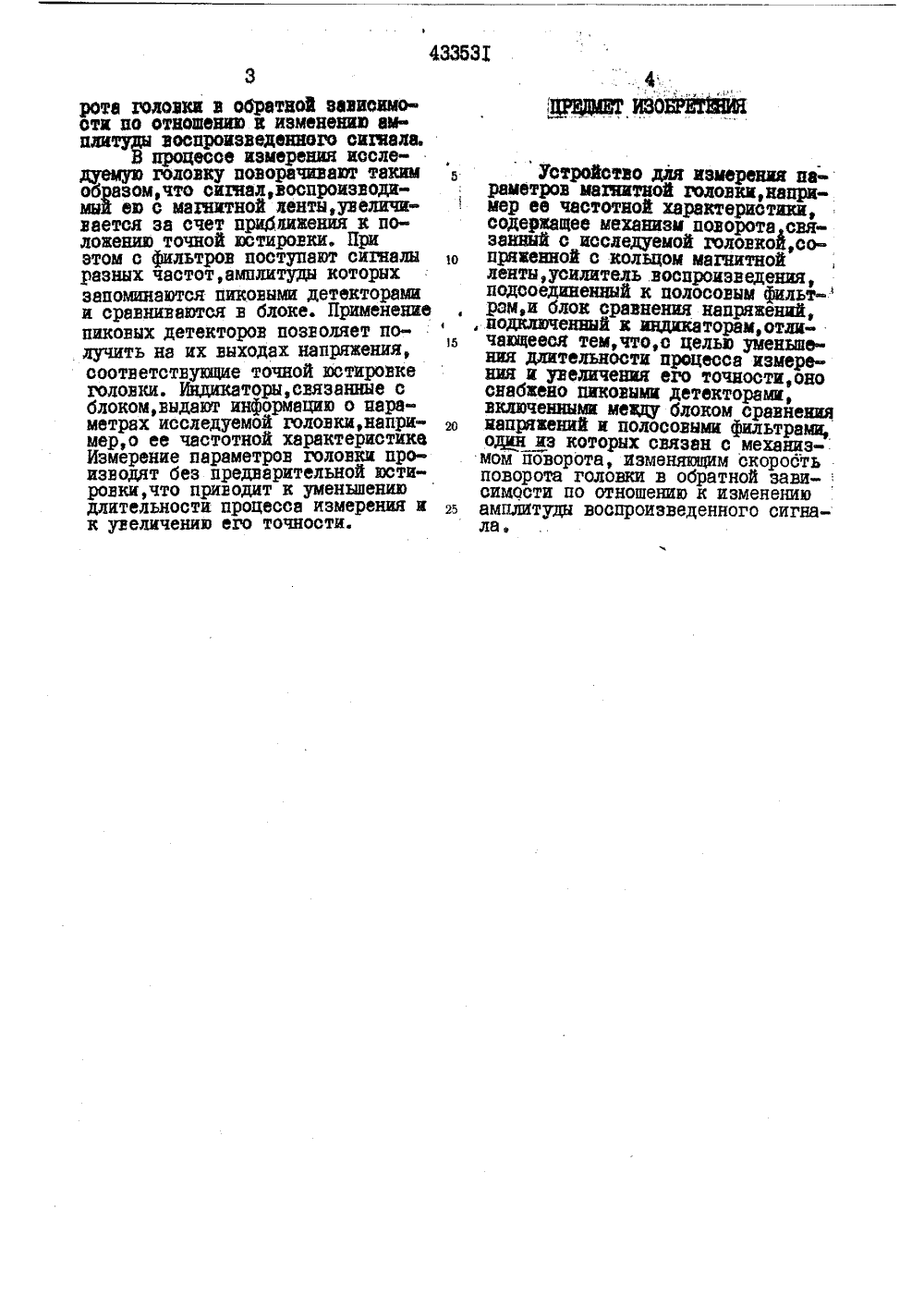

Оп ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОУСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М. Кл.тта м/4 е присоединением зая Государственный комет Совета Министров ССС оо делаы нзооретемнйи открытий(088.8) М.Ш.Хотено 2) Автор изобретения Заявител НОЙ ГОЛ) УСТРОЙСТ 1Изобретение относится к магнитной записи,а именно к устройствам для измерения параметров магнитной головки.Известны устройства для измерения параметров магнитной головки,в которых испытуемая головка сопряжена с кольцом магнитной ленты и связана с механизмом поворота, усилитель воспроизведения подсоединен к полосовым фильтрам, а блок сравнения напряжений подключен к индикаторам. В известных устройствах необходимость предварительной юстировки головки приводит к увеличению длительности процесса измерения и к уменьшению его точности.Предлагаемое устройство для измерения параметров магнитной головки снабжено пиковыми детекторами, включенными между блоком сравйения напряжений и полосовыми фильтрамиепри этом один из фильтр ов связан с механизмом поворота, изменяющим скорость поворота головки в обратной зависимости по отношению к изменению амплитуды 5 воспроизведенного сигнала.На чертеже изображен один извозможных вариантов описываемого устройства.Испытуемая магнитная головка 1 ю 1 сопряжена с кольцом магнитнойленты 2 и кинематически связана с механизмом 3 поворс 1 та. Голонка соединена также с усилителем 4 воспроизведения, подключенным к а полосовым фильтрам 5. Полосовыефильтры через пиковые детекторы б подсоединены к блоку 7 сравнения напряжений, подключенному к индикаторам (на чертеже не изображенй Один из фильтров евыделяющий сигнал,наиболее чувствительный к точной юстировке головки, связан черасилитель 8 с механизмом поворота.оследний изменяет скорость пЬво3роте головка В Обратной зависимости пО Отнойению е изменению эм плитуды ВОсщюизведенеОГО сигиалВВ процессе измерения иссл 6 дувмую головку поворачивают таким ОбРазомрчто сигналрВОСЩюизводимый ею с малытной ленты, увеличивается за счет приближвнйя к положению точной юстировки, При Этом с фильтров поступают сигналы разных частот, амплитуды которых запоминаются пиковыми детекторами и сравниваются в блоке. Применение пиковых детекторов позволяет получить на их выходах напряжения, соответствующие точной юстировкв головки. Индикаторы, связанные с блоком, выдают информацию 0 параметрах исследуемой головки, например,о ее частотной характеристике Измерение параметров головки производят без предварительной юстировки,что приводит к уменьшению длительности процесса измерения и к увеличению его точности.Устройство для измерения параметров магиитной головки, например ее частотной характеристики,содвежащве механизм поворота связанный с исследуемой головкова,сопряженной с кольцом магнитнойленты, усилитель .воспроизведения,подсоединенный к полосовым фильт-рам,и блок сравнения напряжений, , , подключенный к индикаторам,отличающееся тем,что,с целью уменьшения длительности прцесса измерениа и увеличения его точности,оноснабжено пиковыми детекторами,включенными между блоком сравйеющ о напряжений и полосовыми фильтраодин из которых связан с механизмом поворота, изменяюшим скоростьповорота головки в обратной зави-:симости по отношению к изменениюамплитуды воспроизведенного сигнала.ставитель В ВОЛКОВехред 1 ВЯСИЛЬстВЖорректор Р селеаа едактор Я ОНЧ Заказ 9 Щ 4 зд. М 3 УЯ Тираж Подиисио истров ССС Прелприятис атент, Москва, Г 59, Бережковская наб., 24 ЦНИИПИ Государственного комитета Совета Мпо дедам изобретений и открытий Москва, П 3035, Раушская иаб., 4
СмотретьЗаявка
1248882, 20.06.1968
МПК / Метки
МПК: G11B 5/455
Метки: головки, головкиiизобретение, дан, записи, изебстны, измереш1я, магеитной, магнитной, относится, параметгов, параметров, устройства, устройствам
Опубликовано: 25.06.1974
Код ссылки
