Устройство для вычисления функции арктангенса отношения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

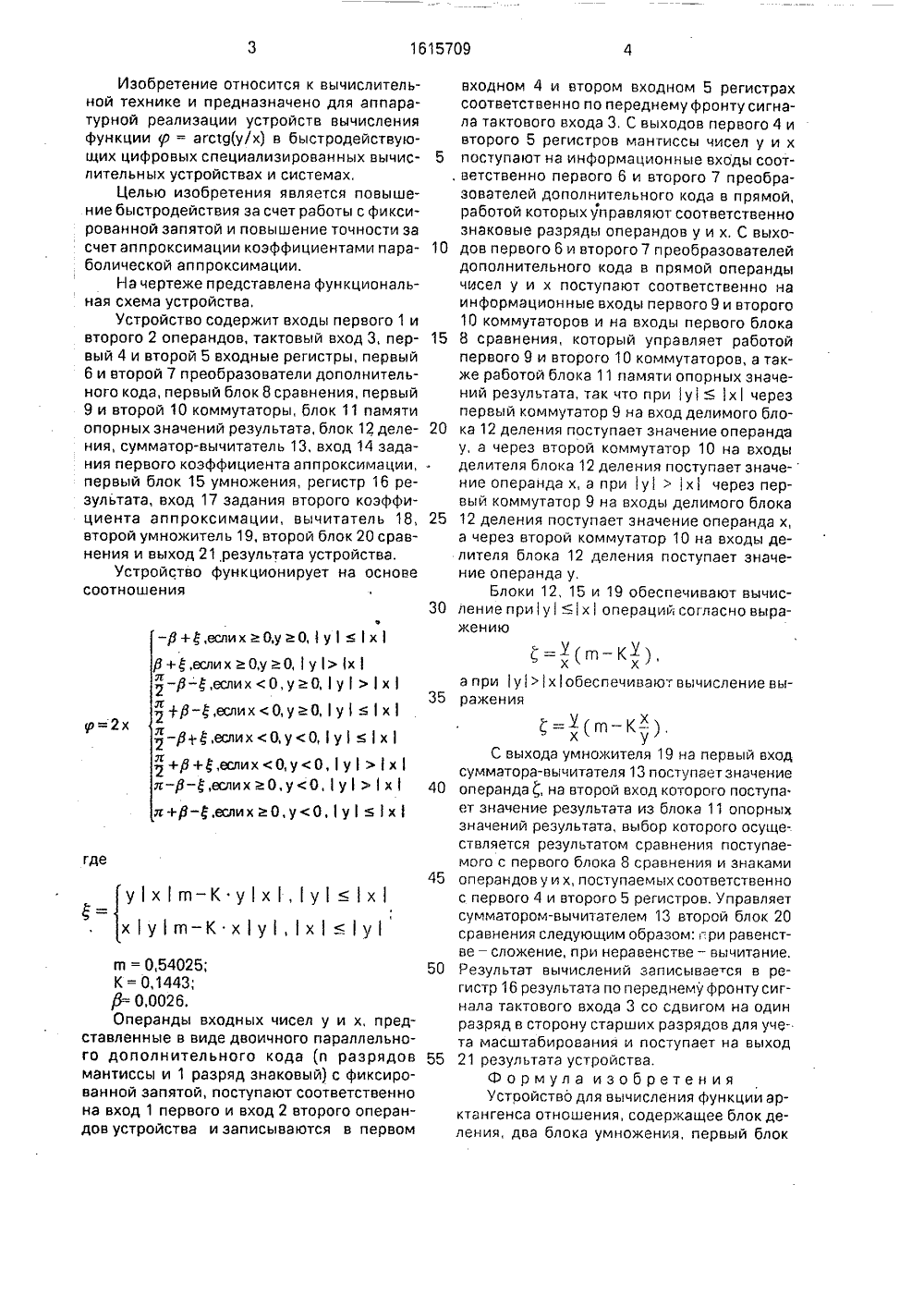

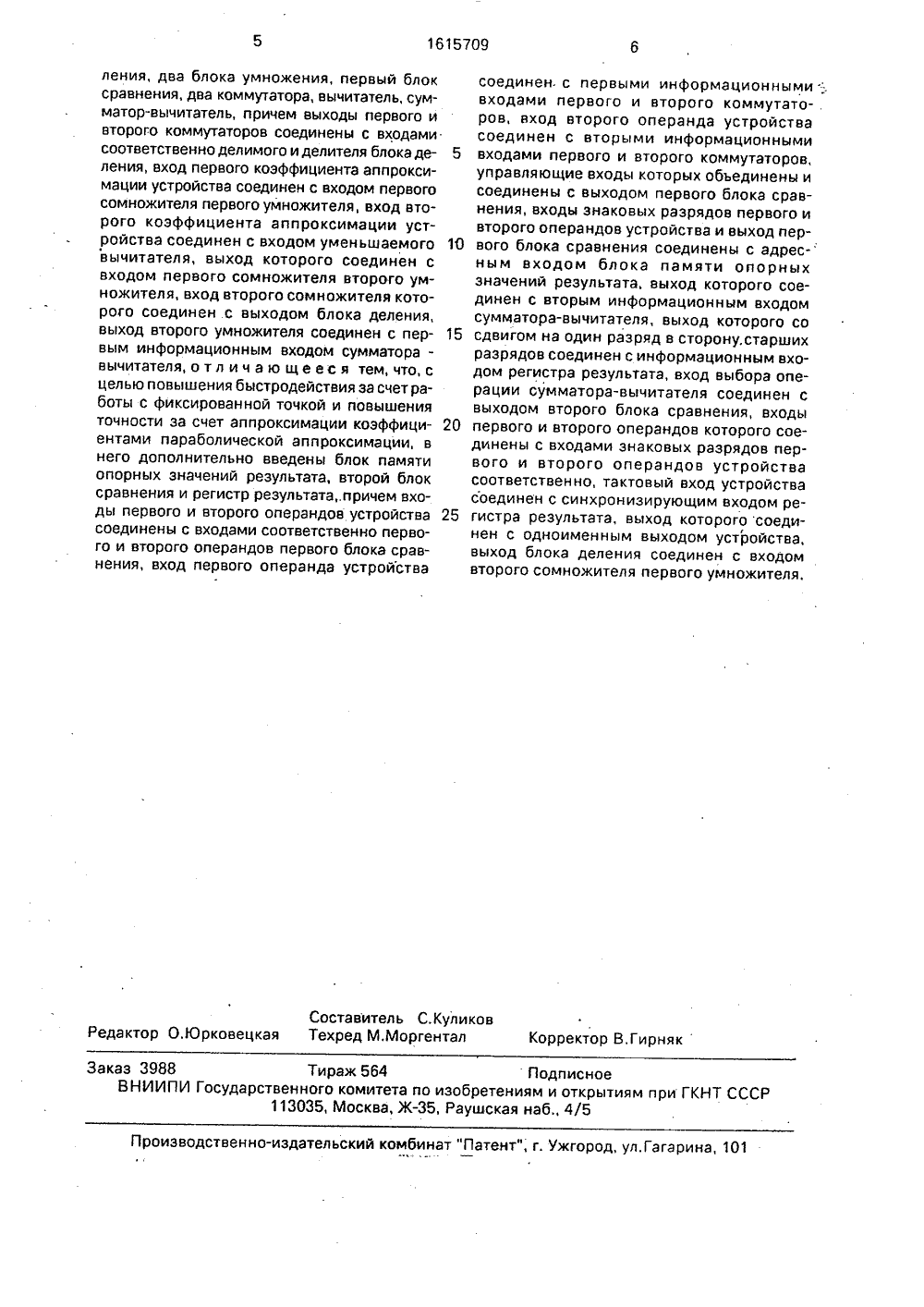

) ЮсгТ:. Е;:М 1 АНИЕ ИЗОБРЕТЕН Т 47В.Д,Пысин и В.Н.Че ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И.ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТ(57) Изобретение отнтехнике и предназнфункции р = агстд(у/цифровых специалтельных устройствахбретения является пов тельство СССР Р 7/548, 1984.тельство СССР Р 7/548, 1985.ДЛЯ ВЫЧИСЛЕНИЯ ГЕНСА ОТНОШЕНИЯ осится к вычислительной ачено для вычисления х) в быстродействующих изированных вычисли- и системах, Целью изоышение быстродействия за счет работы с фиксированной точкой и повышение точности за счет аппроксимации коэффициентами параболической аппроксимации. Устройство содержит входы первого 1 и второго 2 операндов, тактовый вход 3, первый 4, второй 5 входные регистры, первый 6 и второй 7 преобразователи дополнительного кода в прямой. первый блок сравнения 8, первый 9 и второй 10 коммутаторы, блок 11 памяти опорных значений результата, блок деления 12, сумматор-вычитатель 13, вход задания первого коэффициента аппроксимации 14, первый блок умножения 15, регистр результата 16, вход задания второго коэффициента аппроксимациии 17, вычитатель 18, второй блок умножения 19, второй блок сравнения 20, выход результата устройства 21, 1 ил,1615709 Составитель С.КуликовРедактор О.Юрковецкая Техред М,Моргентал Корректор В.Гирняк Заказ 3988 Тираж 564 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ления, два блока умножения, первый блок сравнения, два коммутатора, вычитатель, сумматор-вычитатель, причем выходы первого и второго коммутаторов соединены с входами соответственно делимого и делителя блока де ления, вход первого коэффициента аппроксимации устройства соединен с входом первого сомножителя первого умножителя, вход второго коэффициента аппроксимации устройства соединен с входом уменьшаемого 10 вычитателя, выход которого соединен с входом первого сомножителя второго умножителя, вход второго сомножителя которого соединен с выходом блока деления, выход второго умножителя соединен с пер вым информационным входом сумматоравычитателя, о т л и ч а ю щ е ес я тем, что, с целью повышения быстродействия за счет работы с фиксированной точкой и повышения точности за счет аппроксимации коэффици ентами параболической аппроксимации, в него дополнительно введены блок памяти опорных значений результата, второй блок сравнения и регистр результата,.причем входы первого и второго операндов устройства 25 соединены с входами соответственно первого и второго операндов первого блока сравнения, вход первого операнда устройства соединен. с первыми информационными . входами первого и второго коммутато-. ров, вход второго операнда устройства соединен с вторыми информационными входами первого и второго коммутаторов, управляющие входы которых объединены и соединены с выходом первого блока сравнения, входы знаковых разрядов первого и второго операндов устройства и выход первого блока сравнения соединены с адрес- ным входом блока памяти опорных значений результата, выход которого соединен с вторым информационным входом сумматора-вычитателя, выход которого со сдвигом на один разряд в сторону. старших разрядов соединен с информационным входом регистра результата, вход выбора операции сумматора-вычитателя соединен с выходом второго блока сравнения, входы первого и второго операндов которого соединены с входами знаковых разрядов первого и второго операндов устройства соответственно, тактовый вход устройства соединен с синхронизирующим входом регистра результата, выход которого соединен с одноименным выходом устройства, выход блока деления соединен с входом второго сомножителя первого умножителя.
СмотретьЗаявка
4486483, 26.09.1988
ПРЕДПРИЯТИЕ ПЯ Г-4620
ПОВАРЕНКО ОЛЕГ МИХАЙЛОВИЧ, ПЫСИН ВАСИЛИЙ ДМИТРИЕВИЧ, ЧЕРНЫШЕВ ВИКТОР НИКОЛАЕВИЧ
МПК / Метки
МПК: G06F 7/548
Метки: арктангенса, вычисления, отношения, функции
Опубликовано: 23.12.1990
Код ссылки
