Генератор дискретных функций

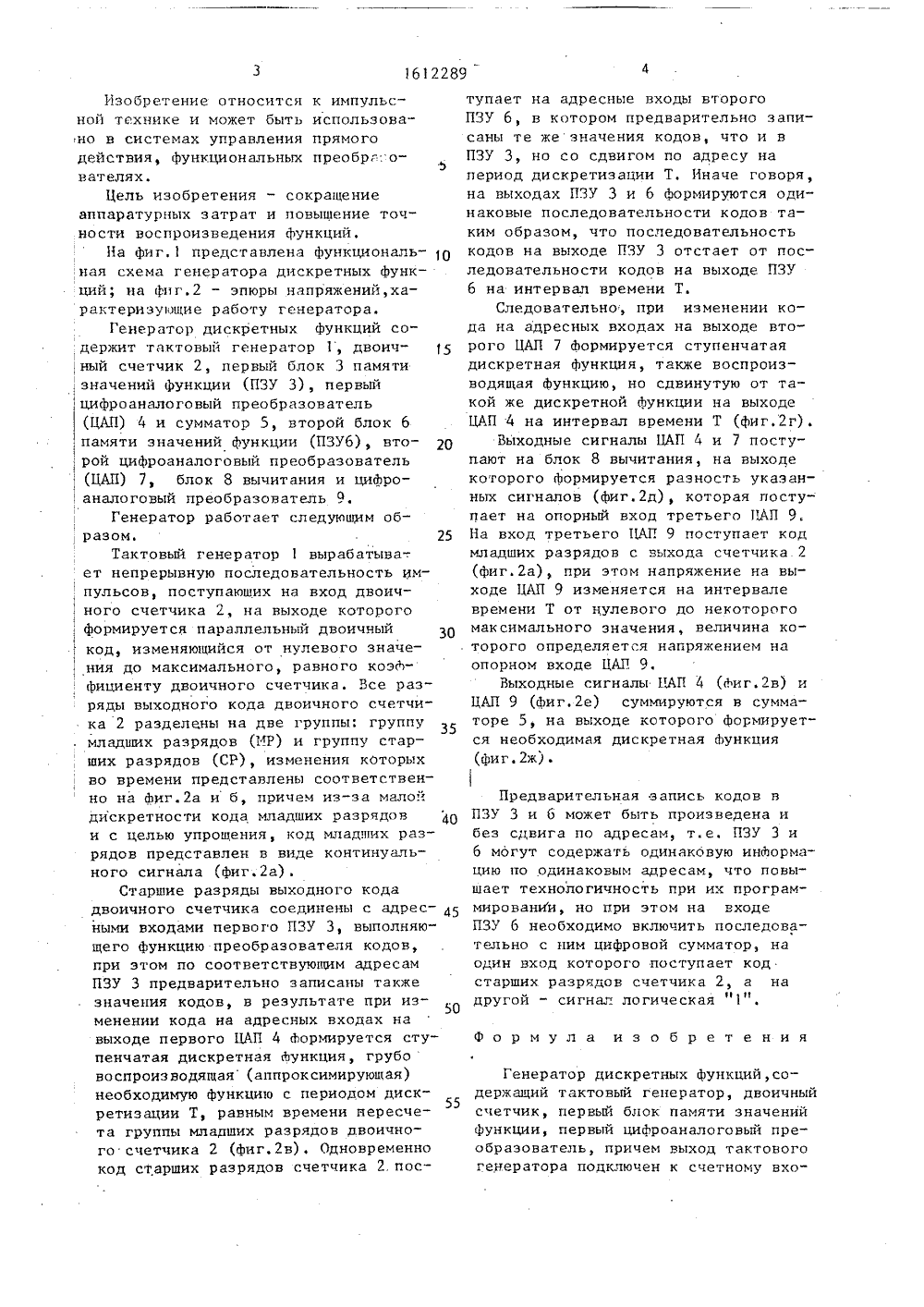

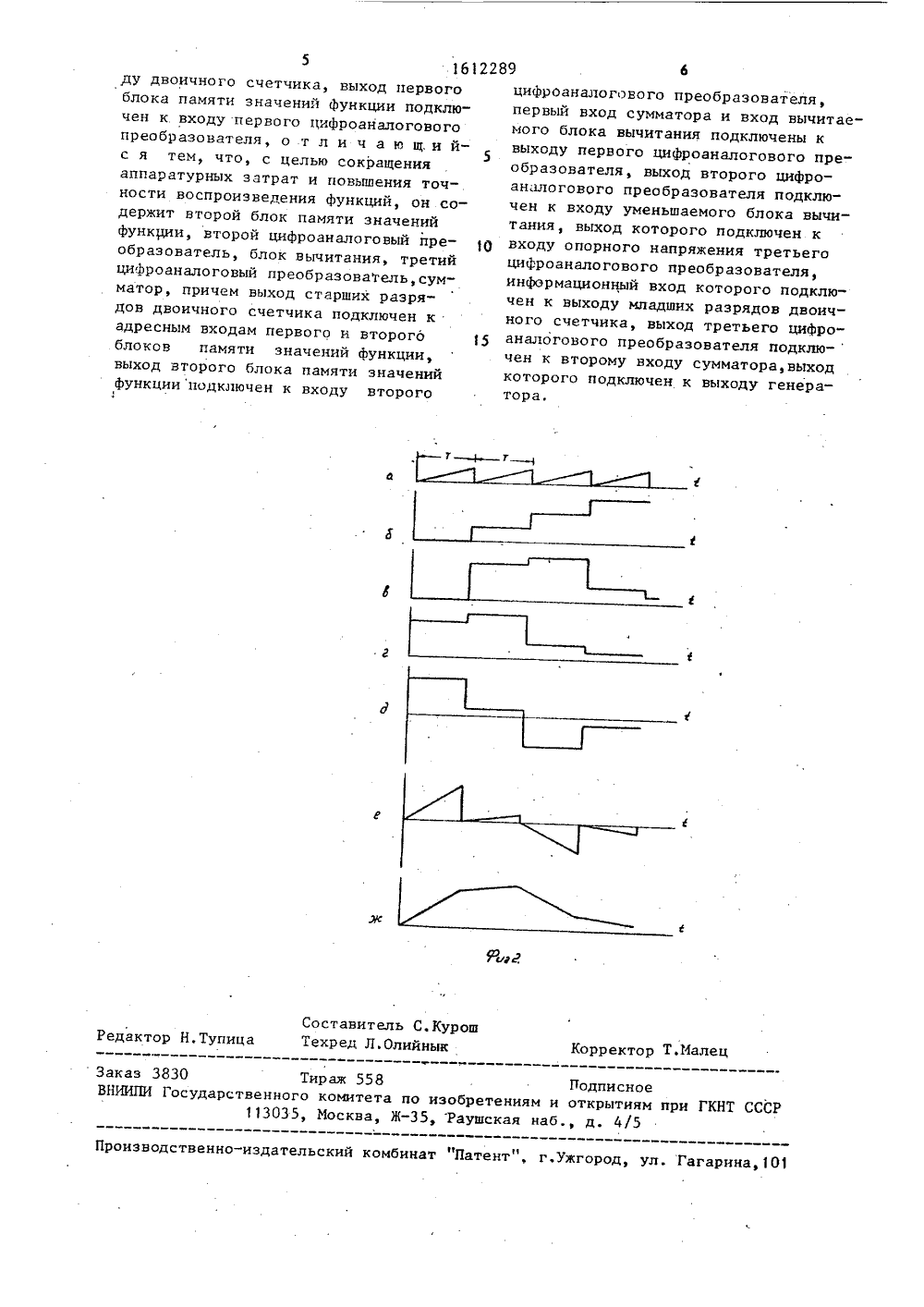

(51)5 С 06 Р /20 ТЕНИ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ Фиг 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ОПИСАНИЕ И(56) Титце У., Бенк К. Полупроводниковая техника. - И.: Мир, 982, с. 453.Гнатек 1.Р. Справочник по цифроаналоговым и аналого в цифров преобразователям. - И.: Радио и связь, 1982, с. 259, рис.4.129.(54) ГЕНЕРАТОР ДИСКРЕТНЫХ ФУНКЦИЙ (5 7) Изобретение относится к импульсной технике и может быть использовано в системах управления прямого действия, функциональных преобраэователях. Целью изобретения является сокращение аппаратурных затрат и точность воспроизведения функций. Генератор дискретных функций содержит тактовый генератор 1, двоичный счетчик 2, первый блок 3 памяти значений функцни, первый цифроаналоговый преобразователь 4, сумматор 5, второй блок 6 памяти значений функции,второй цифроаналоговый преобразователь 7, блок 8 вычитания, третий цифроаналоговый преобразователь 9. Цель достигается за счет того; что генератор содержит второй блок 6 памяти значений функции, второй 7 и третий 9 цифроаналоговые преобразователи, , сумматор 5 и блок 8 вычитания.2 ил.Изобретение относится к импульсной технике и может быть использовано в системах управления прямого действия, Функциональных преобр;: ователях.Цель изобретения - сокращение аппаратурных затрат и повышение точности воспроизведения Функций.На фиг.1 представлена Функциональ ная схема генератора дискретных функций; на Фпг.2 - эпюры напряжений,характеризующие работу гечератора.Генератор дискретных функций содержит тактовый генератор 1, двоич ный счетчик 2, первый блок 3 памяти ; значений функции (ПЗУ 3), первыйцифроаналоговый преобразователь (ЦАП) 4 и сумматор 5, второй блок 6 памяти значений Функции (ПЗУ 6), вто - 20 рой цифроаналоговый преобразователь , (ЦАП) 7, блок 8 вычитания и цифро аналоговый преобразователь 9.Генератор работает следующим образом. 25Тактовый генератор 1 вырабатыва-. ет непрерывную последовательность импульсов, поступаюших на вход двоичногоо счетчика 2, на выходе которого , формируется параллельный двоичный код, изменяющийся от нулевого значения до максимального, равного коэффициенту двоичного счетчика. Все разряды выходного кода двоичного счетчика 2 разделены на две группы: группу младших разрядов (1 гР) и группу старших разрядов (СР), изменения которых во времени представлены соответственно на Фиг.2 а и б, причем из-за малой дискретности кода младших разрядов АО и с целью упрощения, код младших разрядов представлен в виде континуального сигнала (фиг,2 а).Старшие разряды выходного кодадвоичного счетчика соединены с адресными входами первого ПЗУ 3, выполняющего Функцию преобразователя кодов,при этом по соответствующим адресам ПЗУ 3 предварительно записаны такжезначения кодов, в результате при изменении кода на адресных входах навыходе первого ЦАП 4 Формируется ступенчатая дискретная Функция, грубовоспроизводящая (аппроксимирующая) необходимую функцию с периодом диск 55 ретизации Т, равным времени пересчета группы младших разрядов двоичного счетчика 2 (фиг.2 в), Одновременно код старших разрядов счетчика 2.поступает на адресные входы второго ПЗУ 6, в котором предварительно записаны те же значения кодов, что и в ПЗУ 3, но со сдвигом по адресу на период дискретизации Т. Иначе говоря, на выходах ПЗУ 3 и 6 Формируются одинаковые последовательности кодов таким образом, что последовательность кодов на выходе ПЗУ 3 отстает от последовательности кодов на выходе ПЗУ 6 на интервал времени Т.Следовательно, при изменении кода на адресных входах на выходе второго ЦАП 7 Формируется ступенчатая дискретная Функция, также воспроизводящая функцию, но сдвинутую от такой же дискретной Функции на выходе ЦАП 4 на интервал времени Т (Фиг.2 г).Выходные сигналы ПАП 4 и 7 поступают на блок 8 вычитания, на выходе которого Формируется разность укаэанных сигналов (фиг.2 д), которая поступает на опорный вход третьего ЦАП 9, На вход третьего ЦАП 9 поступает код младших разрядов с выхода счетчика 2 (фиг.2 а), при этом напряжение на выходе ЦАП 9 изменяется на интервале времени Т от нулевого до некоторого максимального значения, величина которого определяется напряжением на опорном входе ЦАП 9.Выходные сигналы ЦАП 4 (Фиг.2 в) и ЦАП 9 (Фиг.2 е) суммируются в сумматоре 5, на выходе которого формируется необходимая дискретная Функция (фиг.2 ж).Предварительная запись кодов в ПЗУ 3 и 6 может быть произведена и без сдвига по адресам, т.е. ПЗУ 3 и 6 могут содержать одинаковую инФормацию по одинаковым адресам, что повышает технологичность при их программировании, но при этом на входе ПЗУ 6 необходимо включить последовательно с ним цифровой сумматор, на один вход которого поступает код старших разрядов счетчика 2, а на другой - сигнал логическая "1".Формула изобретенияГенератор дискретных Функций,содержащий тактовый генератор, двоичный счетчик, первый блок памяти значений Функции, первый цифроаналоговый преобразователь, причем выход тактового генератора подключен к счетному вхо1 б 1 Составитель С.КУ Техред Л.Олийнык орректор Т,Мале Редактор Н,Тупиц Заказ 3830 Тираж 558 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 оизводственно-издательский комбинат "Патент", г.ужгор Гагарина,01 ду двоичного счетчика, выход первогоблока памяти значений Функции подключен к входу первого цифроаналоговогопреобразователя, о т л и ч а ю щ,и йс я тем, что, с целью сокращенияаппаратурных затрат и повышения точ-.ности воспроизведения функций, он содержит второй блок памяти значенийфункции, второй цифроаналоговый преобразователь, блок вычитания третийцифроаналоговый преобразователь,сумматор, причем выход старших разрядов двоичного счетчика подключен кадресным входам первого и второгоблоков памяти значений функции,выход второго блока памяти значенийфункции подключен к входу второго 2289 6цифроаналогового преобразователя,первый вход сумматора и вход вычитаемого блока вычитания подключены к 5выходу первого цифроаналогового преобразователя, выход второго цифроаналогового преобразователя подключен к входу уменьшаемого блока вычитания, выход которого подключен к 10 входу опорного напряжения третьегоцифроаналогового преобразователя,информационный вход которого подключен к выходу младших разрядов двоичного счетчика, выход третьего цифроаналогового преобразователя подклю-чен к второму входу сумматора, выходкоторого подключен к выходу генератора.
