Устройство для определения максимального значения функции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

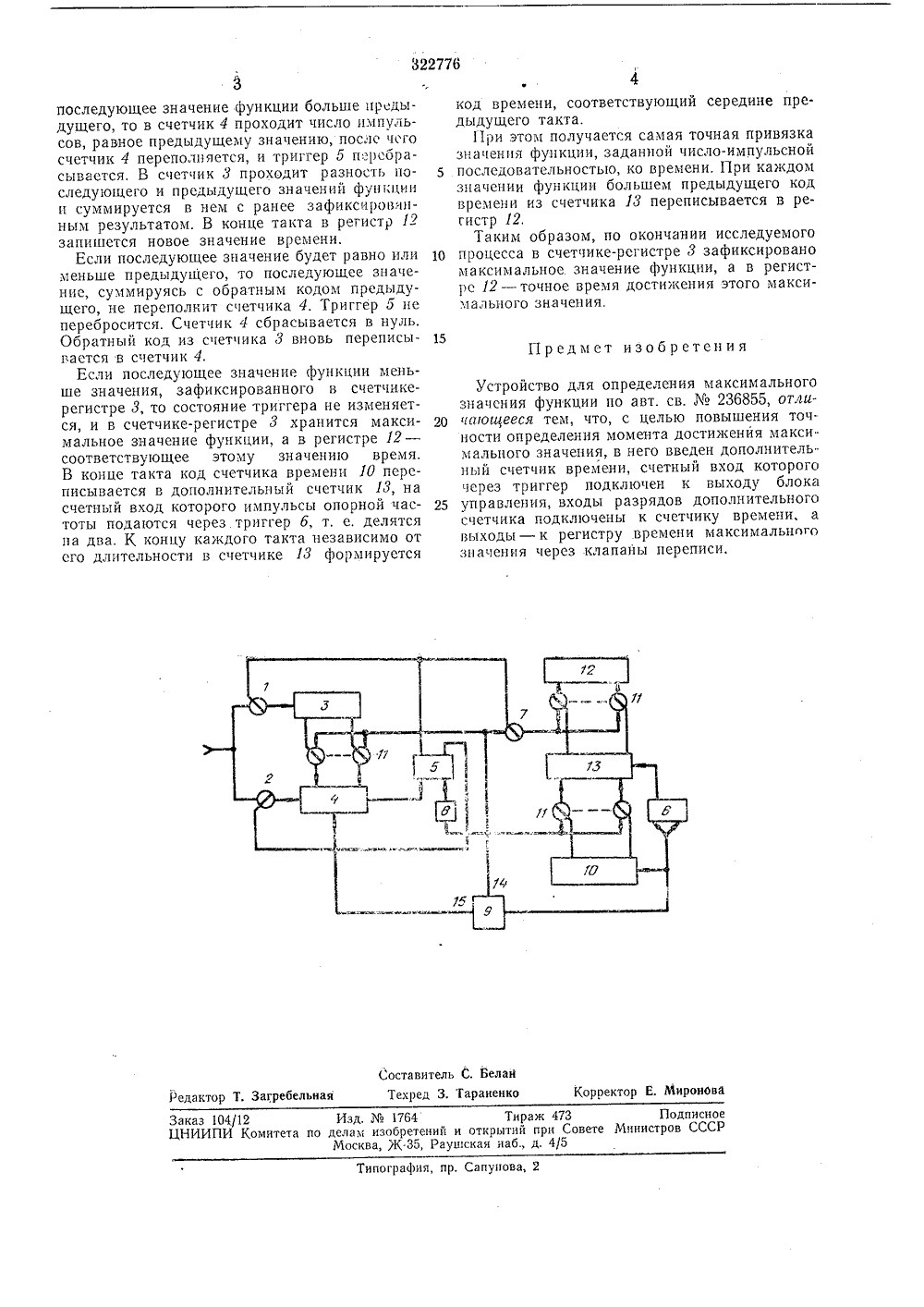

О П И А.Й,;,И,Е ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельства236855 аявлено 14 1 Х М. Кл 70 ( 1473910/18-2 7,0 исоединением заявкиПриоритетОпубликованоДата опублик Комитет по делам аобретений и открыти при Осеете Министров СССР, Карпов аявитель ЛЯ ОПРЕДЕЛЕНИЯ МАКСИМАЛЬНЗНАЧЕНИЯ ФУНКЦИИ ТРОЙС Йзобретениетельной техникив системах контного значения п Описываемое для повышения достижения ма введен дополни ный вход кото выходу блока у рядов дополни к счетчику вре времени макси паны переписи устроиство о точности опр ксимального тельный счет рого через три правления, пр тельного счет мени, а вых мального зна тличает еделени значен ик вре ггср по и этом я тем,что я момента я в него ени, счетдк;ночен к .ходы раздкпочсны регистру ерез клачика пооды - кения ч относится к области измерни может быть использовано роля для фиксации максимальараметра,По авт. св,236855 известно устройство для определения максимального значения функции, заданной число-импульсным кодом. Однако в таких устройствах отсчет времени производится после второго замера и сравнения результата с предыдущим значением. Поэтому для определения точного времени, соответствующего максимальному значению функции, приходится рассчитывать и вводить поправки. Это можно сделать только при постоянном такте измерения При переменном такте измерения момент времени, соответстветствующий максимальному значению функции, определяется с большой погрешностью. На чертеже представлена схема устройства.Устройство состоит из входных клапанов 1и 2, счетчика-регистра 3 максимального значения, счетчика 4, триггеров 5 и б, клапана 7,5 линии задержки 8, блока управления 9, счетчика времени 10, клапанов переписи 11, регистра 12 времени максимального значения идополнительного счетчика времени 13.В исходном состоянии счетчик 3 находится10 в нулевом состоянии, а в счетчике 4 переписанобратный код этого значения, т. е, во все разряды записаны единицы. Триггер 5 находитсяв нулевом состоянии, при этом клапаны 1 и 7закрыты, клапан 2 открыт,15 Значение функции в виде число-импульснойпоследовательности проходит чсрез откры гыйклапан 2 в счетчик 4, Первый входной импульсвызывает переполнение счетчика 4. Триггер 5перебрасывается, клапан 2 закрывается, кла 20 паны 1 и 7 открываются.Входные импульсы подсчитываются в счет.чике 3, В конце такта импульсом с выхода 14блока управления 9 обратный код числа счетчика 3 переписывается в счетчик 4.25 Предварительно он устанавливается в нульимпульсом с выхода 15. Импульс с выхода 14,пройдя через клапан 7, псреписывает код времени из счетчика 13 в регистр 12, а из счетчн.ка времени 10 - в счетчик 13, после чего трнг 30 гер 5 возвращается в исходное состояние, 1:сли322776 Предмет изобретения Составитель С, БеланРедактор Т. Загребельная Текред 3. Тараиенко Корректор Е. Миро каз 104/12 Изд.1764 Тираж 473 Подписи оНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, )К.35, Раушская иаб., д. 4/5 аграфия, п апунова, 2 последующее значение функции больше предыдущего, то в счетчик 4 проходит число импульсов, равное предыдущему значению, после чго счетчик 4 переполняется, и триггер 5 прсбрасывается, В счетчик 3 проходит разность по следующего и предыдущего значений функции и суммируется в нем с ранее зафиксированным результатом. В конце такта в регистр 12 запишется новое значение времени.Если последующее значение будет равно или 10 меньше предыдущего, то последующее значение, суммируясь с обратным кодом предыдущего, не переполнит счетчика 4. Триггер 5 не перебросится, Счетчик 4 сбрасывается в нуль. Обратный код из счетчика 3 вновь переписы вается в счетчик 4,Если последующее значение функции меньше значения, зафиксированного в счетчике- регистре 3, то состояние триггера не изменяется, и в счетчике-регистре 3 хранится макси мальное значение функции, а в регистре 12 - соответствующее этому значению время. В конце такта код счетчика времени 10 переписывается в дополнительный счетчик 13, на счетный вход которого импульсы опорной час тоты подаются через триггер б, т. е. делятся на два. К концу каждого такта независимо от его длительности в счетчике 13 формируется код времени, соответствующий середине предыдущего такта,При этом получается самая точная привязка значения функции, заданной число-импульсной последовательностью, ко времени. При каждом значении функции большем предыдущего код времени из счетчика 13 переписывается в регистр 12,Таким образом, по окончании исследуемого процесса в счетчике-регистре 3 зафиксировано максимальное. значение функции, а в регистре 12 - точное время достижения этого максимального значения,Устройство для определения максимального значсния функции по авт. св.236855, отличаюиееся тем, что, с целью повышения точ" ности определения момента достижения макси мального значения, в него введен дополнитель ный счетчик времени, счетный вход которого через триггер подключен к выходу блока управления, входы разрядов дополнительного счетчика подключены к счетчику времени, а выходы - к регистру времени максимального значения через клапаны переписи.
СмотретьЗаявка
1473910
А. А. Мельников, В. А. Фильчиков, В. И. Карпов
МПК / Метки
МПК: G06G 7/02
Метки: значения, максимального, функции
Опубликовано: 01.01.1971
