Арбитр системной шины

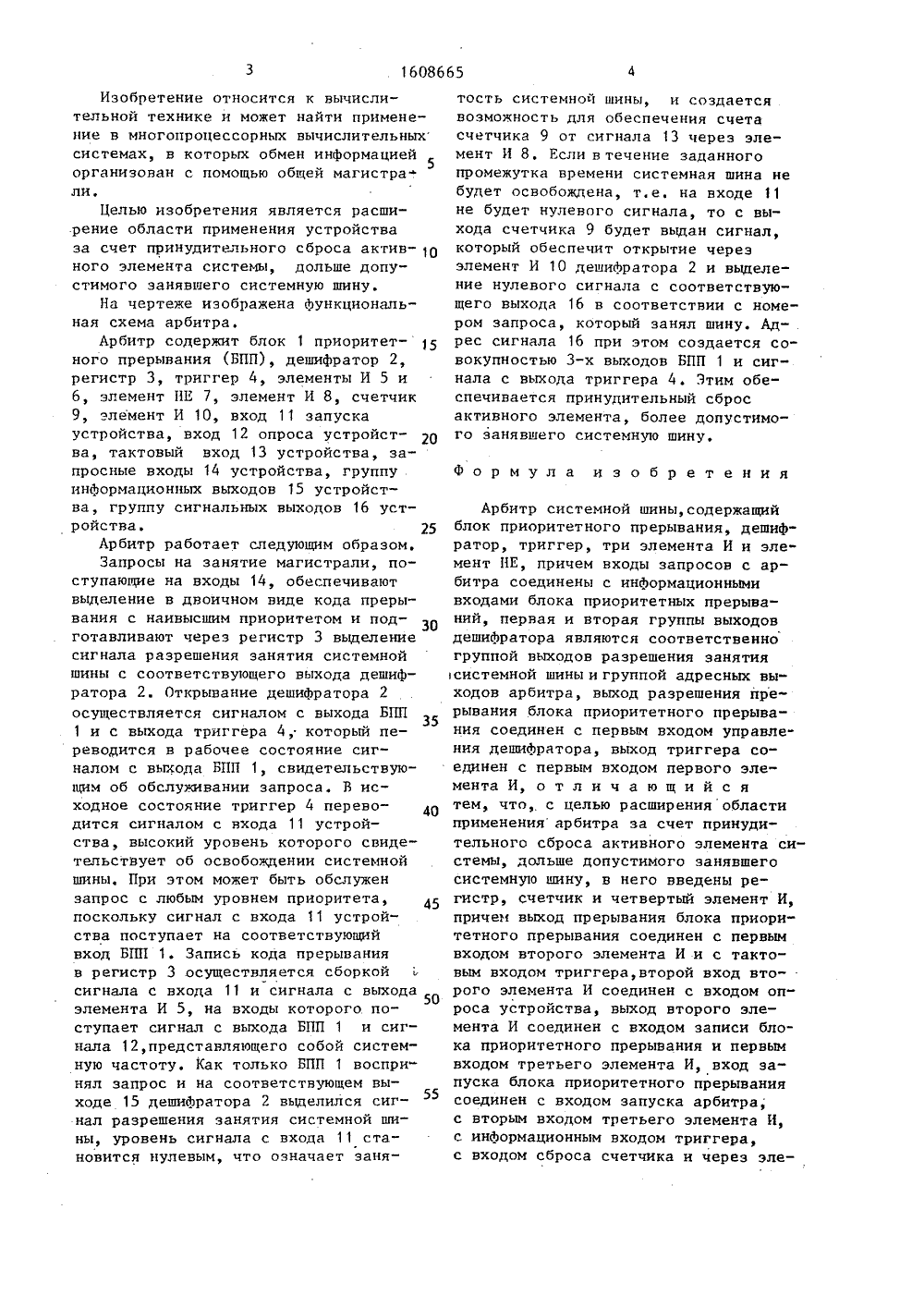

(54) (57) зован ГОСУД ТВЕННЫЙ НОМИТЕТ ПО И бРЕТЕНИЯМ И ОТНРЦТИЯ ПРИ Т СССР ТОРСНОМУ СВИДЕТЕЛЬСТ 629005/24-230.12,8823, 11. 90. Бюл.Журкина8 1.325(088.вторское св2949, кл. Скропроцессор1986, М БИТР СИСТЕМНОЙ ШИННобретение может быть испольпри построении многопроцесс;ных систем сбора и обработки инции в вычислительных комплексах, гдетребуется арбитраж устройств, имеющих доступ к системной шине .Цель изобретения - расширение области применения за счет принудительного сброса активного элемента системы, дольшедопустимого занявшего системную шину. Арбитр содержит блок 1 приоритетного прерывания, дешифратор 2, триггер 4, регистр 3, обеспечивающий фиксацию кода текущего запроса прерыва-,ния, счетчик 9, элементы И 5, 6, 8,10 и элемент НЕ 7. 1 ил.Изобретение относится к вычислительной технике и может найти применение в многопроцессорных вычислительныхсистемах, в которых обмен информациейорганизован с помощью общей магистрали,Целью изобретения является расширение области применения устройстваза счет принудительного сброса актив Оного элемента системы, дольше допустимого занявшего системную шину,На чертеже изображена функциональная схема арбитра.Арбитр содержит блок 1 приоритетного прерывания (БПП), дешифратор 2,регистр 3, триггер 4, элементы И 5 и6, элемент НЕ 7, элемент И 8, счетчик9, элемент И 10, вход 11 запускаустройства, вход 12 опроса устройства, тактовый вход 13 устройства, запросные входы 14 устройства, группуинформационных выходов 15 устройства, группу сигнальных выходов 16 устройства. 25Арбитр работает следующим образом,Запросы на занятие магистрали, поступающие на входы 14, обеспечиваютвыделение в двоичном виде кода прерывания с наивысшим приоритетом и подготавливают через регистр 3 выделениесигнала разрешения занятия системнойшины с соответствующего выхода дешифратора 2. Открывание дешифратора 2осуществляется сигналом с выхода БПП1 и с выхода триггера 4, который переводится в рабочее состояние сигналом с вьглода БПП 1, свидетельствующим об обслуживании запроса. В исходное состояние триггер 4 перево Одится сигналом с входа 11 устройства, высокий уровень которого свидетельствует об освобождении системнойшины, При этом может быть обслужензапрос с любым уровнем приоритета, 45поскольку сигнал с входа 11 устройства поступает на соответствующийвход БПП 1. Запись кода прерыванияв регистр 3 осуществляется сборкойсигнала с входа 11 и сигнала с выходаэлемента И 5, на входы которого поступает сигнал с выхода БПП 1 и сигнала 12,представляющего собой системную частоту. Как только БПП 1 воспри"нял запрос и на соответствующем выходе 15 дешифратора 2 выделился сиг 55нал разрешения занятия системной шины, уровень сигнала с входа 11 становится нулевым, что означает занятость системной шины, и создаетсявозможность для обеспечения счетасчетчика 9 от сигнала 13 через элемент И 8, Если в течение заданногопромежутка времени системная шина небудет освобождена, т.е, на входе 1не будет нулевого сигнала, то с выхода счетчика 9 будет выдан сигнал,который обеспечит открытие черезэлемент И 10 дешифратора 2 и выделение нулевого сигнала с соответствующего выхода 16 в соответствии с номером запроса, который занял шину. Адрес сигнала 16 при этом создается совокупностью 3-х выходов БПП 1 и сигнала с выхода триггера 4. Этим обеспечивается принудительный сбросактивного элемента, более допустимого занявшего системную шину,Формула изобретенияАрбитр системной шины, содержащий блок приоритетного прерывания, дешифратор, триггер, три элемента И и эле" мент НЕ, причем входы запросов с арбитра соединены с информационными входами блока приоритетных прерываний, первая и вторая группы выходов дешифратора являются соответственно группой выходов разрешения занятия системной шины и группой адресных выходов арбитра, выход разрешения прерывания блока приоритетного прерывания соединен с первым входом управле" ния дешифратора, выход триггера соединен с первым входом первого элемента И, о т л и ч а ю щ и й с я тем, что, с целью расширения области применения арбитра за счет принудительного сброса активного элемента системы, дольше допустимого занявшего системную шину, в него введены регистр, счетчик и четвертый элемент И, причем выход прерывания блока приоритетного прерывания соединен с первым входом второго элемента И и с тактовым входом триггера, второй вход второго элемента И соединен с входом опроса устройства, выход второго элемента И соединен с входом записи блока приоритетного прерывания и первым входом третьего элемента И, вход запуска блока приоритетного прерывания соединен с входом запуска арбитра, с вторым входом третьего элемента И, с информационным входом триггера, с входом сброса счетчика и через элемен ра, гвани ния сных соед гист го э соед И, в Составитель М.КудряшевТехред М.Дидык Корректор О. Кравцова ор А.Иандор 3618 Тираж 571 ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 За ВН одственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10 Пр 5 16086 НЕ - с единичным входом триггеруппа выходов выдачи кода прерыблока приоритетного прерываоединена с группой информационходов регистра, выход триггера нен с информационным входом реа и с первым входом четвертоемента И, вход записи регистра нен с выходом третьего элемента ходы регистра соединены с инфор 65 6мационными входами дешифратора, второй вход четвертого элемента И соединен с тактовым входом арбитра,выход четвертого элемента И соединенсо счетным входом счетчика, выход переполнения которого соединен с вторым входом первого элемента И, выход которого соединен с вторым входом управления дешифратора.
