Устройство для крепления и спуска спасательных плотов

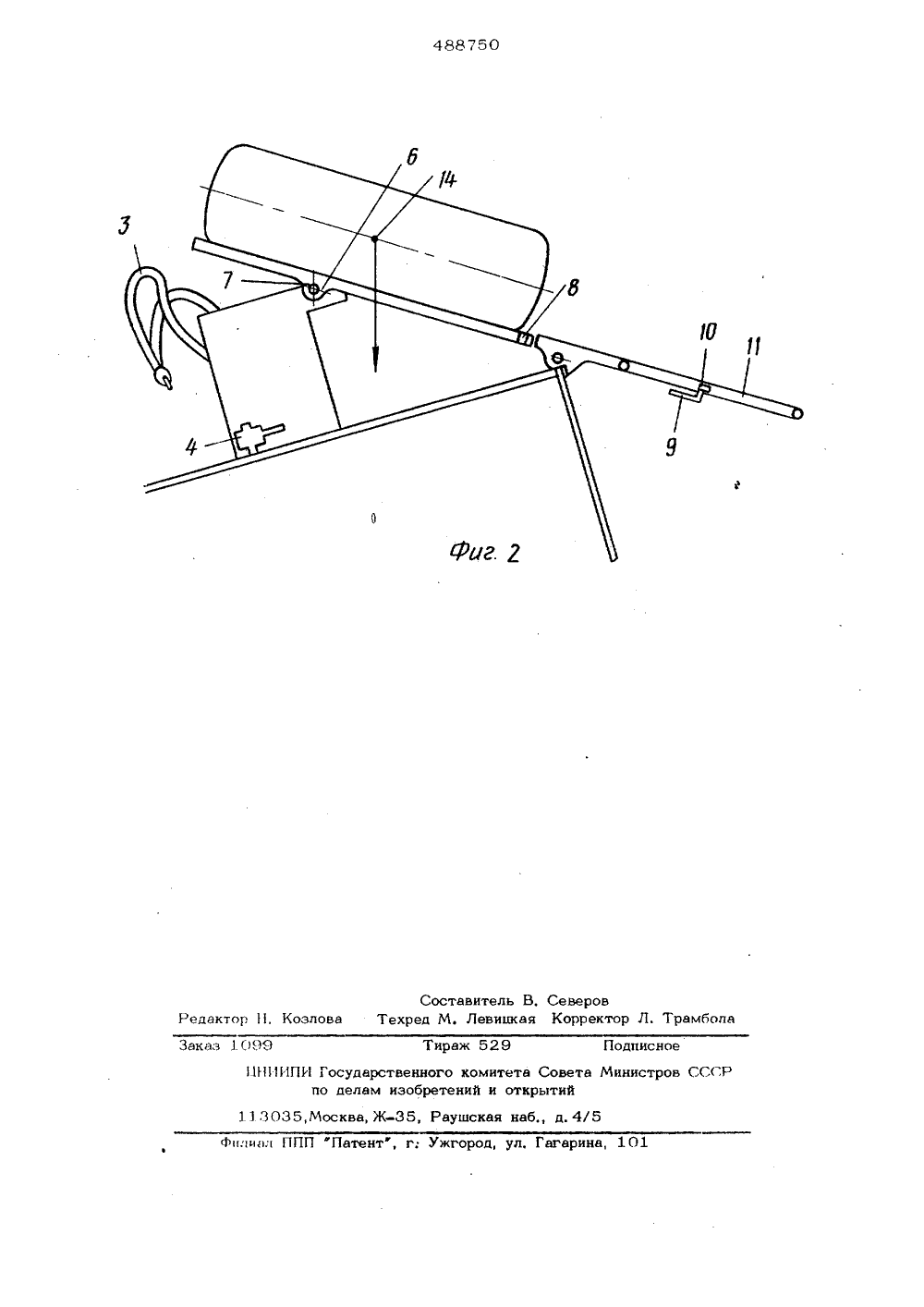

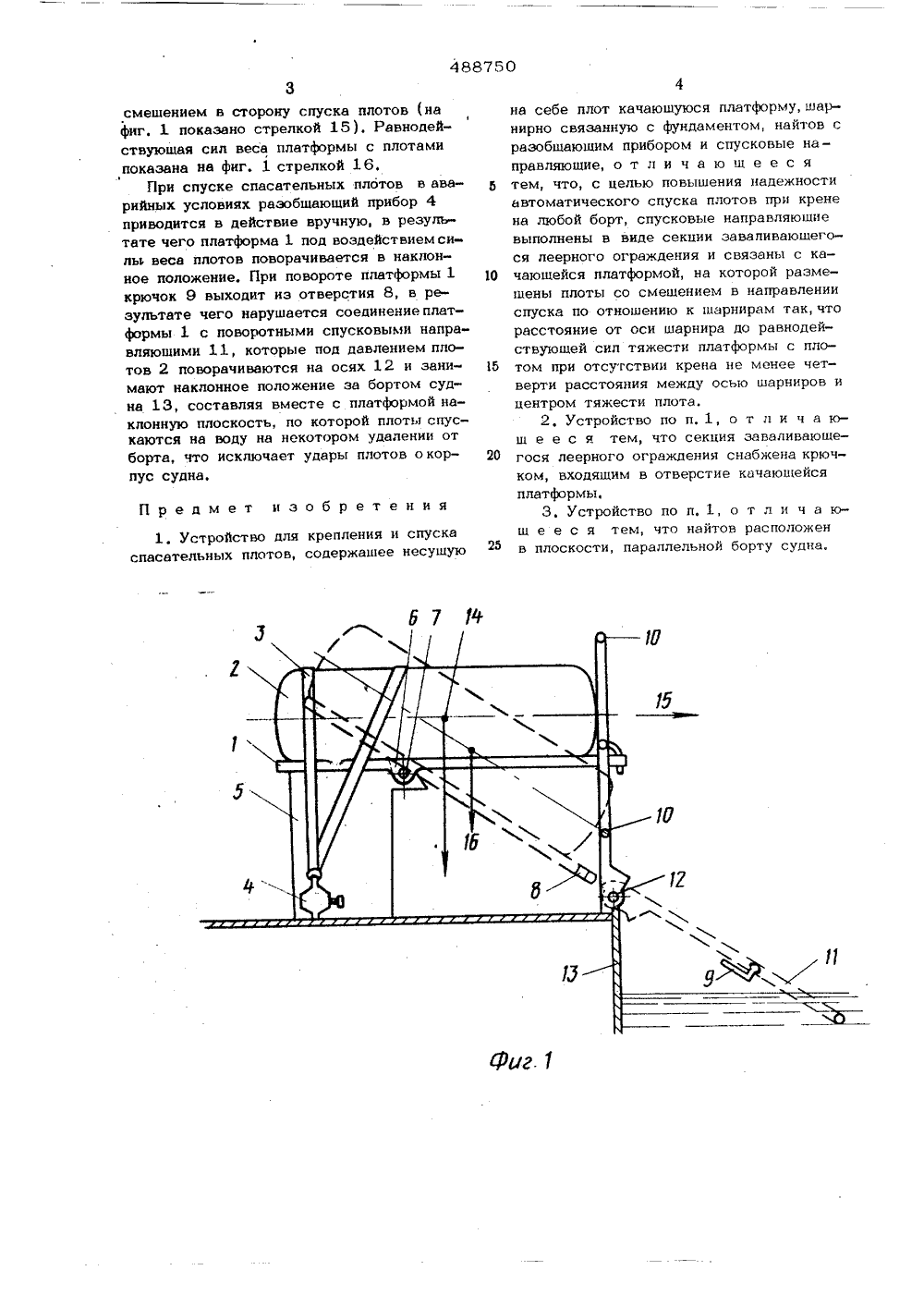

(22) Заявлено 25,06,73 (.",". )93 .504/27-3 1 с присоединением заявки Уа(23) Приоритет Тщуваптввеый впцвтетГаввта Мввватрав СССРпп далви вааапетвнвй(43) Оиубликовано 25,10,75,Бюллетень Уо 39 (45) Дата опубликования описания 25,02,76(7 т) Заявитель УСТРОЙСТВО ДЛЯ КРЕПЛНИЯ И СПУСКА СПАСАТЕЛЬНЫХ ПЛОТОВ(54) Кроме того, секция заваливаюшегос леерного ограждения снабжена крючком, пходяшим в отверстие качаюшейся платформы,а найтов расположен в плоскости, т,ареллельной борту судна.На фиг, 1 изображено предлагаемое устоойство в положении по-походному, видсбоку; на фиг, 2 - то же, при спуске пло=тов против крена,1 п Устройство для крепления и спуске спасательных плотов содержит платформу . снаходяшимися на ней спасательными плотами 2, закрепленными при помощи найтова3 и автоматического разобшаюшего прлбо-.15 ра 4 на спундаменте 5, который шарнирами 6 с горизонтальной осью 7 связан споворотной платааормой, снабженной Отверстием 8, в которое в положении по-походному входит крючок 9, прикрепленчый код 20 ному из поперечных прутков 10, связанных со спусковыми направляюшими 11, установленными на осях 12, которые соединены с бортом судна 13,Центр тяжести 14 платформы с плотом26 расположен по отношению к шарнирам 6 со крепления и спуска спасательных плотов,Известны устройства для крепления и спуска спасательных плотов, содержашие не- сушу.,о на себе плот качаюшуюся платформу, шарнирно связатшую с фундаментом, найтов с разобшаюшим прибором и спусковые направляюише, Однако известные устройства мало надежны и сложны по конструкции.Цель изобретения - повышение надежности автоматического спуска плотов прикрене на любой ОортИзобретение относится к спасательнь.мсредствам. в честности к устройствам для,(.(Ля этого спусковые направляюшие выполнены в виде секции заваливаюшегосялеерного ограждения и связаны с Качаюшейся платформой, на которой размещены плоты со смешением в наттоавлении спуска по отношению к тиарнирам так, что расстояние от оси шар. нра ко раинодекствуюшей сил тихая-.-и пла-.о",мь. с плотом при отсутст- ;чч .-.и-иа ге менее:.е-верти расстояния МЕждУ ОГЬЮ нЛОИИРОВ И ЦРНТРОМ тЯжЕСтн плота.10 20 смешением в сторону спуска плотов (на фиг, 1 показано стрелкой 15). Равнодействуюшая сил веса платформы с плотами показана на фиг. 1 стрелкой 16,При спуске спасательных плотов в аварийных условиях разобшаюший прибор 4 приводится в действие вручную, в результате чего платформа 1 под воздействиемсилы веса плотов поворачивается в наклонное положение. При повороте платформы 1 крючок 9 выходит из отверстия 8, в результате чего нарушается соединение платформы 1 с поворотными спусковыми направляюшими 11, которые под давлением плотов 2 поворачиваются на осях 12 и занимают наклонное положение за бортом судна 13, составляя вместе с платформой наклонную плоскость, по которой плоты спускаются на воду на некотором удалении от борта, что исключает удары плотов о корпус судна. Предмет изобретения 1, Устройство для крепления и спускаспасательных плотов, содержащее несущую на себе плот качаюшуюся платформу, шарнирно связанную с фундаментом, найтов сразобшаюшим прибором и спусковые направляюшие, о т л и ч а ю ш е е с ятем, что, с целью повышения надежностиавтоматического спуска плотов при кренена любой борт, спусковые направляюшиевыполнены в виде секции эаваливаюшегося леерного ограждения и связаны с качаюшейся платформой, на которой размешены плоты со смешением в направлении спуска по отношению к шарнирам так, что расстояние от оси шарнира до равнодействующей сил тяжести платформы с плотом при отсутствии крена не менее четверти расстояния между осью шарниров и центром тяжести плота.2, Устройство по и. 1, о т л и ч а юш е е с я тем, что секция заваливаюшегося леерного ограждения снабжена крючком, входящим в отверстие качающейся платформы3. Устройство по и, 1, о т л и ч а юш е е с я тем, что найтов расположен в плоскости, параллельной борту судна.488750 Составитель В, СеверовТехред М. Левицкая Корректор Л. Трамбола Редактор П. Козлова Подписное Тираж 529 Заказ 1099 11 ЗОЭ 5,Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент, г; Ужгород, ул, Гагарина, 101 ИНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
