Способ определения деформаций конструкции

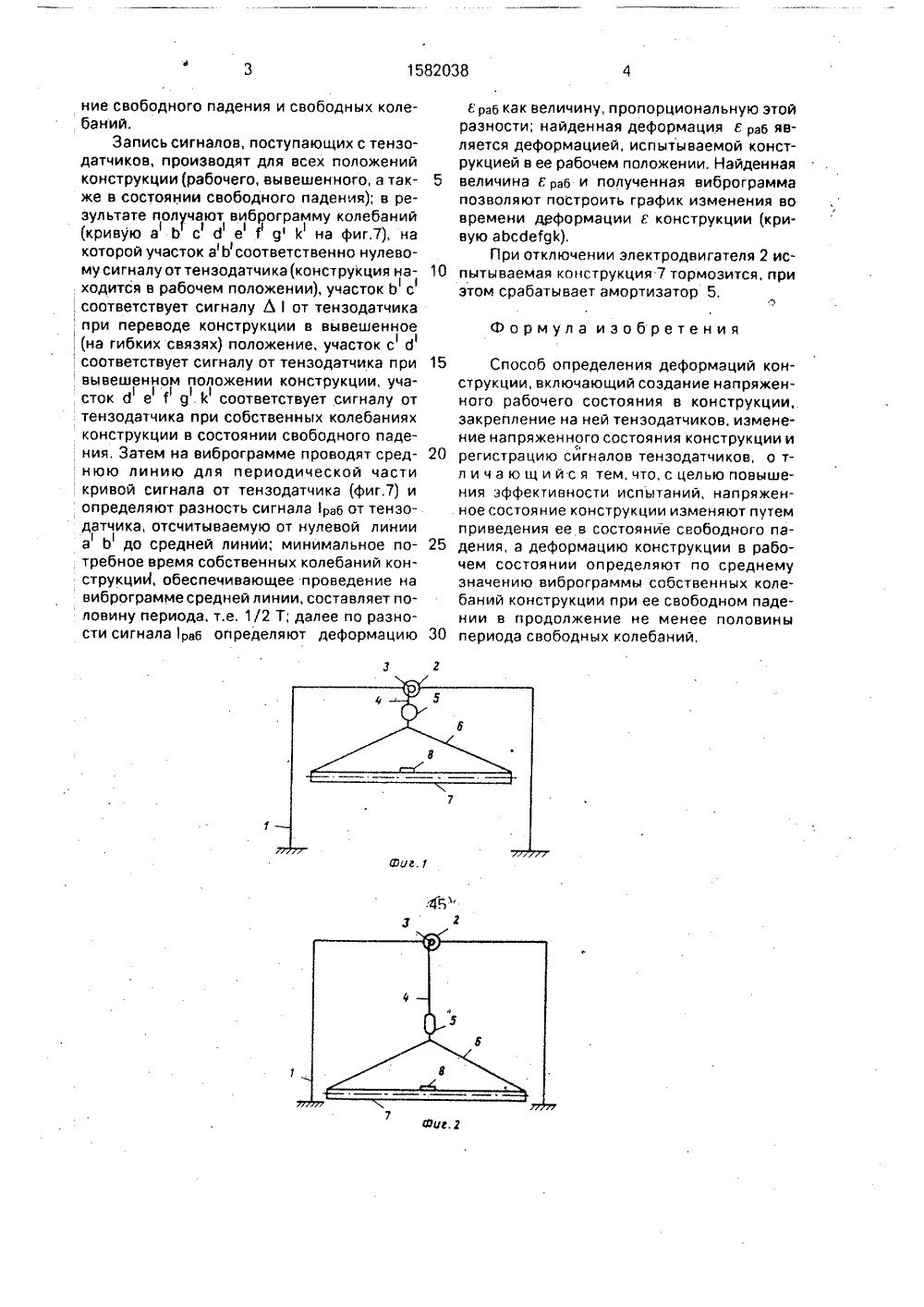

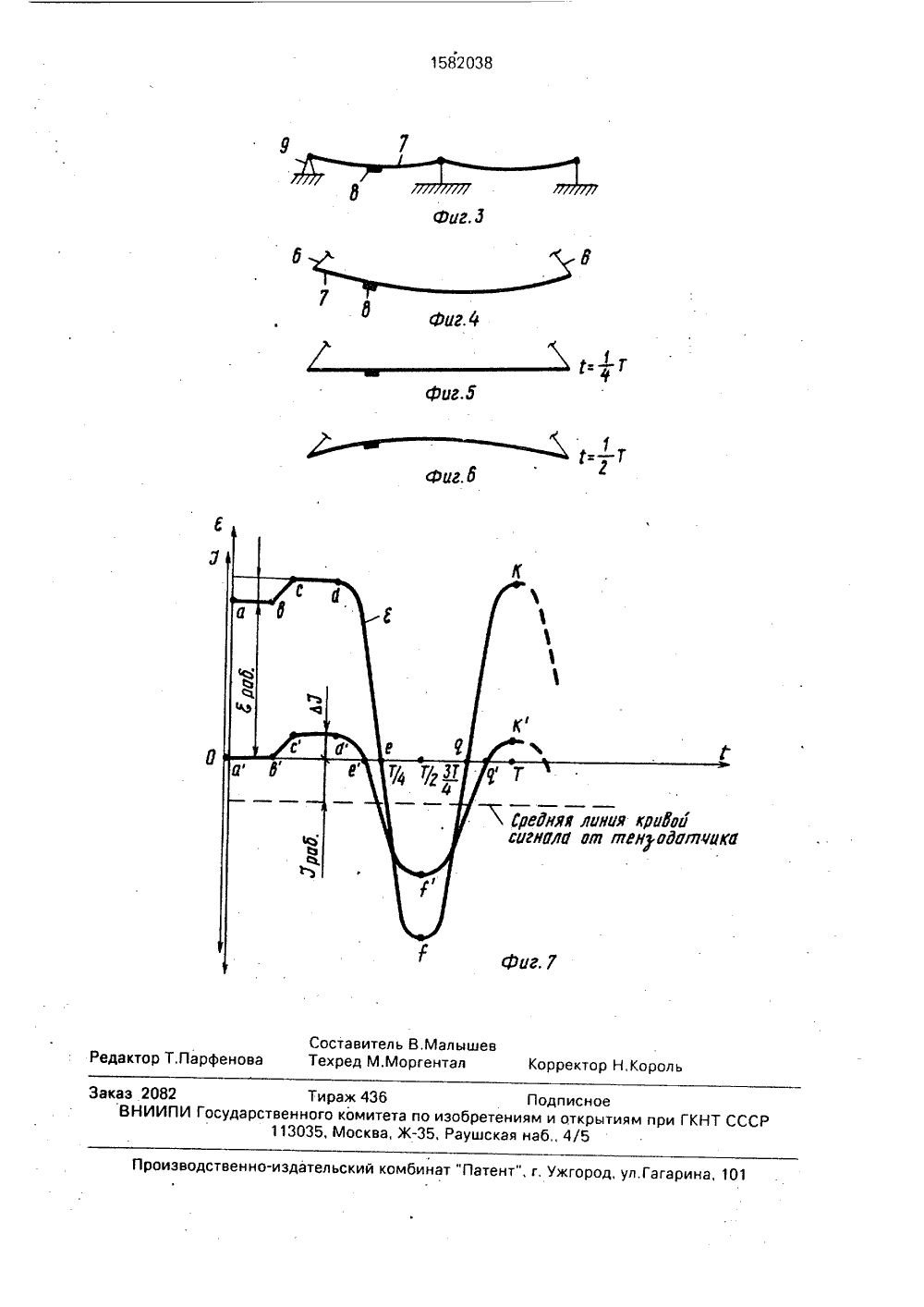

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 5 О , 15820 А М 5/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ПИСАНИЕ ИЗОБРЕТЕНИ а б лоу ление яжен- ведеения, м соению конст- одол- иода ство , 195 ство 0,19 ЕНИЯ СССР ЕФОР я к строительстям строительных об реализуется остоящей из рам лебедкой 3 и к ортиэатор 5 и ги ться с испыты Для измерени ний конструкци, Для установки положении име об реализуетсяСпос новки, с теля 2 с с помощью устаы 1, электродвигаанатом 4, который бкие связи 6 может ваемой конструкя деформаций и и имеется тензоконструкции 7 в ются опоры 9.следующим обр через ам соединцией 7напряждатчикрабочемСпо аАВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетел ьМ 88243, кл, 6 01 М 5/00Авторское свидетельМ 834429, кл, 6 01 М 5/О(54) СПОСОБ ОПРЕДЕЛЦИЙ КОНСТРУКЦИИ(57) Изобретение относиву, в частности к испыта Изобретение относится к строительству, в частности к испытаниям строительных материалов,Цель изобретения - повышение,эффективности испытаний.На фиг.1 изображена схема установкидля реализации предлагаемого способа с испытываемой конструкцией в рабочем положении; на фиг.2 - то же, с испытываемой конструкцией в состоянии свободного падения; на фиг.3 - испытываемая конструкция в рабочем положении; на фиг,4 - то же, перед свободным падением: на фиг,5 - то же, в свободном падении через четверть периода свободных колебаний; на фиг.б - то же, в свободномпадении через половину периода свободных колебаний; на фиг.7 - виброграмма собственных колебаний конструкции с наложенным на нее графиком изменения во времени фактической деформации поверхности конструкции, находящейся под базой тензодатчика (где е - кривая фактических деформаций; - кривая сигнала от тензодатчика). конструкции. Цель изобретения - повыш эффективности испытаний. Способ вкл операции по созданию напряженного чего состояния в конструкции, закреп на ней тензодатчиков и изменение напр ного состояния конструкции путем при ния ее в состояние свободного пад Деформацию конструкции в рабоче стоянии определяют по среднему знач виброграммы собственных колебаний рукции при ее свободном падении в пр жении не менее половин.ы пер свободных колебаний, 7 ил,зом,Конструкция 7 устанавливается на опоры 9 в рабочее состояние, при этом она деформируется под действием сил собственной тяжести и в ней создается напряженное состояние, при котором на конструкцию 7 закрепляют тензодатчик 8 и включают его в плечи измерительного моста (не показано), При этом сигнал с тензодатчика равен нулю, так как он наклеен на деформированную поверхность. После этого конструкцию 7 вывешивают на гибких связях 6. При включении электродвигателя 2 сматывают канат 4 с лебедки 3, что обеспечивает приведение конструкции 7 в состоя1582038 452 ние свободного падения и свободных колебаний.Запись сигналов, поступающих с тенэодатчиков, производят для всех положений конструкции (рабочего, вывешенного, а также в состоянии свободного падения); в результате получают виброграмму колебаний (кривую а Ь с б е 1 д М на фиг.7), на которой участок аЬ соответственно нулевому сигналу от тензодатчи ка (конструкция находится в рабочем положении), участок Ь с1 1 ; соответствует сигналу Ьот тензодатчика , при переводе конструкции в вывешенное(на гибких связях) положение, участок с б1 1соответствует сигналу от тенэодатчика привывешенном положении конструкции, участок б е 1 д 1 соответствует сигналу от тенэодатчика при собственных колебаниях конструкции в состоянии свободного падения, Затем на виброграмме проводят среднюю линию для периодической части кривой сигнала от тензодатчика (фиг.7) и определяют разность сигнала р 6 от тенэодатчика, отсчитываемую от нулевой линии а Ь до средней линии; минимальное по 1требное время собственных колебаний конструкции, обеспечивающее проведение на виброграмме средней линии, составляет половину периода, т.е, 1/2 Т; далее по разности сигнала р 6 определяют деформацию е раб как величину, пропорциональную этойразности; найденная деформация к рь является деформацией, испытываемой конструкцией в ее рабочем положении. Найденная 5 величина г р,6 и полученная виброграммапозволяют построить график изменения во времени деформации е конструкции (кривую аЬсбетд 1),При отключении электродвигателя 2 ис пытываемая конструкция 7 тормозится, приэтом срабатывает амортизатор 5. Формула изобретения 15 Способ определения деформаций конструкции, включающий создание напряженного рабочего состояния в конструкции, закрепление на ней тенэодатчиков, изменение напряженного состояния конструкции ис20 регистрацию сигналов тензодатчиков, о тл и ч а ю щ и й с я тем, что, с целью повышения эффективности испытаний, напряженное состояние конструкции изменяют путем приведения ее в состояние свободного па дения, а деформацию конструкции в рабочем состоянии определяют по среднему значению виброграммы собственных колебаний конструкции при ее свободном падении в продолжение не менее половины 30 периода свободных колебаний.1582038 :71 фиг,Г фаг.б Составитель В.Малышев Редактор Т.Парфенова Техред М.Моргентал Корректор Н,Корол аказ 2082 Тираж 436 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/5роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина,
