Способ подъема длинномерной конструкции в вертикальное положение

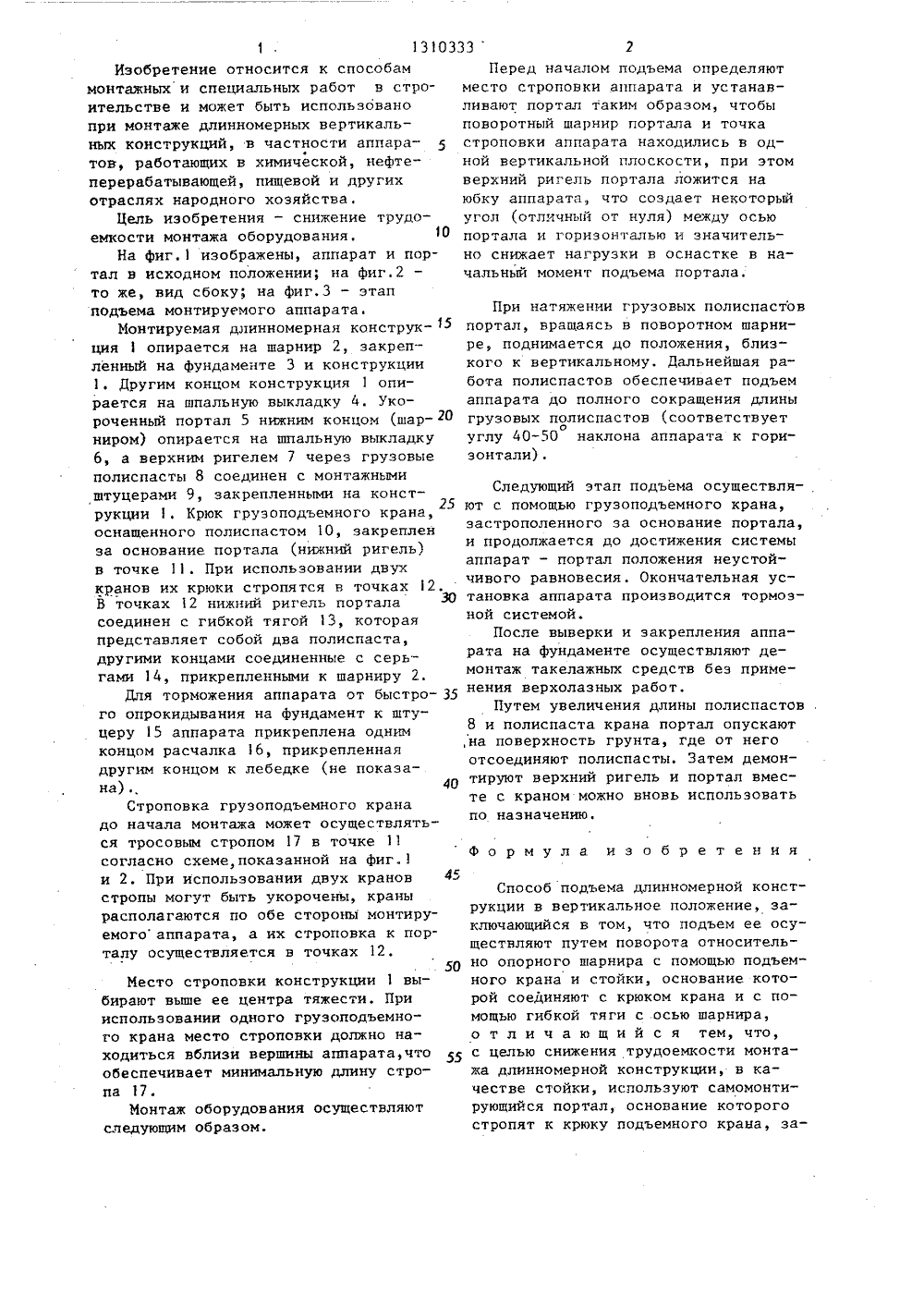

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19 11) Р 11 И КОМИТЕТ СССРТЕНИЙ И ОТКРЫТИЙ ГОСУД АРСТВЕНН ПО ДЕЛАМ ИЗОБ ЖСР") р); р РЕТЕН ИДЕТ ЕЛЬСТВ датоеекоМ(21) (22) (46) (71) (72) (53) (56) й 79 титутв во СССР 1978. ОПИСАНИЕ 3759 160/31- 127,068415.05.87, Бюл. УУфимский нефтянойБ,А,Быков и М.В.Кл621.865(088.8)Авторское свидетель190, кл. В 66 Р 1(54) СПОСОБ ПОДЬЕМА ДЛИННОМЕРНОЙ КОНСТРУКЦИИ В ВЕРТИКАЛЪНОЕ ПОЛОЖЕНИЕ(57) Изобретение относится к способам монтажных и специальных работ встроительстве и может быть использовано при монтаже длинномерных вертикальных конструкций. Цель изобретения - снижение трудоемкости монтажа. Монтируемая конструкция 1 опираетсяна шарнир 2, закрепленный на фундаменте 3 и конструкции 1. Другим концом конструкция 1 опирается на шпальную выкладку 4. Укороченный портал 5нижним концом опирается на шпальнуювыкладку 6, а верхним ригелем черезгрузовые полиспасты 8 соединен с монтажными аутригерами 9, закрепленнымина конструкции 1. Крюк грузоподъемного крана, оснащенного полиспастом 10,закреплен на основании портала в точке 11. В точках 12 нижний ригель портала соединяют с гибкой тягой 13, которая представляет собой два полиспаста, соединенных с серьгами 14, прикрепленными к шарниру 2. 3 ил,13103331Изобретение относится к способам монтажных и специальных работ в строительстве и может быть использовано при монтаже длинномерных вертикальных конструкций, в частности аппаратов, работающих в химической, нефтеперерабатывающей, пищевой и других отраслях народного хозяйства.Цель изобретения - снижение трудоемкости монтажа оборудования. 1 ОНа фиг,1 изображены, аппарат и портал в исходном положении; на фиг.2 то же, вид сбоку; на фиг,3 - этап подъема монтируемого аппарата.Монтируемая длинномерная конструк ция 1 опирается на шарнир 2, закрепленный на фундаменте 3 и конструкции 1. Другим концом конструкция 1 опирается на шпальную выкладку 4. Укороченный портал 5 нижним концом (шар ниром) опирается на шпальную выкладку 6, а верхним ригелем 7 через грузовые полиспасты 8 соединен с монтажными штуцерами 9, закрепленными на конст 25 рукции 1. Крюк грузоподъемного крана, оснащенного полиспастом 10, закреплен за основание портала (нижний ригель) в точке 11. При использовании двух кранов их крюки стропятся в точках 12. В точках 12 нижний ригель портала соединен с гибкой тягой 13, которая представляет собой два полиспаста, другими концами соединенные с серьгами 14, прикрепленными к шарниру 2.Для торможения аппарата от быстро го опрокидывания на фундамент к штуцеру 15 аппарата прикреплена одним концом расчалка 16, прикрепленная другим концом к лебедке (не показана) ., 40Строповка грузоподъемного крана до начала монтажа может осуществляться тросовым стропом 17 в точке 11 согласно схеме, показанной на фиг.1 и 2. При использовании двух кранов 45 стропы могут быть укорочены, краны располагаются по обе стороны монтируемогоаппарата, а их строповка к порталу осуществляется в точках 12.. 50Место строповки конструкции 1 выбирают выше ее центра тяжести. При использовании одного грузоподъемного крана место строповки должно находиться вблизи вершины аппарата,что обеспечивает минимальную длину стропа 17.Монтаж оборудования осуществляют следующим образом. Перед началом подъема определяют место строповки аппарата и устанавливают портал таким образом, чтобы поворотный шарнир портала и точка строповки аппарата находились в одной вертикальной плоскости, при этом верхний ригель портала ложится на юбку аппарата что создает некоторый угол (отличный от нуля) между осью портала и горизонталью и значительно снижает нагрузки в оснастке в начальный момент подъема портала. При натяжении грузовых полиспастов портал, вращаясь в поворотном шарнире, поднимается до положения, близкого к вертикальному, Дальнейшая работа полиспастов обеспечивает подъем аппарата до полного сокращения длины грузовых полиспастов (соответствуетоуглу 40-50 наклона аппарата к горизонтали). Следующий этап подъема осуществляют с помощью грузопо,цъемного крана,застрополенного за основание портала,и продолжается до достижения системыаппарат - портал положения неустойчивого равновесия, Окончательная установка аппарата производится тормозной системой.После выверки и закрепления аппарата на фундаменте осуществляют демонтаж такелажных средств без применения верхолазных работ.Путем увеличения длины полиспастов8 и полиспаста крана портал опускают,на поверхность грунта, где от негоотсоединяют полиспасты. Затем демонтируют верхний ригель и портал вместе с краном можно вновь использоватьпо назначению,Формула. изобретения Способ подъема длинномерной конструкции в вертикальное положение, заключающийся в том, что подъем ее осуществляют путем поворота относительно опорного шарнира с помощью подъемного крана и стойки, основание которой соединяют с крюком крана и с помощью гибкой тяги с осью шарнира, отличающийся тем, что, с целью снижения трудоемкости монтажа длинномерной конструкции, в качестве стойки, используют самомонтирующийся портал, основание которого стропят к крюку подъемного крана, за1 З 1 ОЗЗЗ тем поднимают длинномерную конструкцию в промежуточное положение с помощью грузовых полиспастов самомонтирующегося портала до минимально Составитель В.СамсРедактор А.Лежнина Техред А.Кравчук Корректор А.Зимокосов сно дПроиэводственно-полиграфическое предприятие,г.ужгород,ул.Проектная,4 Закаэ 1859/21 Тираж ВНИИПИ Госуда по делам иэо 113035, МоскватвенногретенийЖ,допустимого сокращения длины его полиспастов, после чего длинномерную,конструкцию поворачивают в вертикальное положение подъемным краном. Подкомитета ССи открытийаушская наб.
