Устройство для измерения максимального и минимального периодов следования сигналов

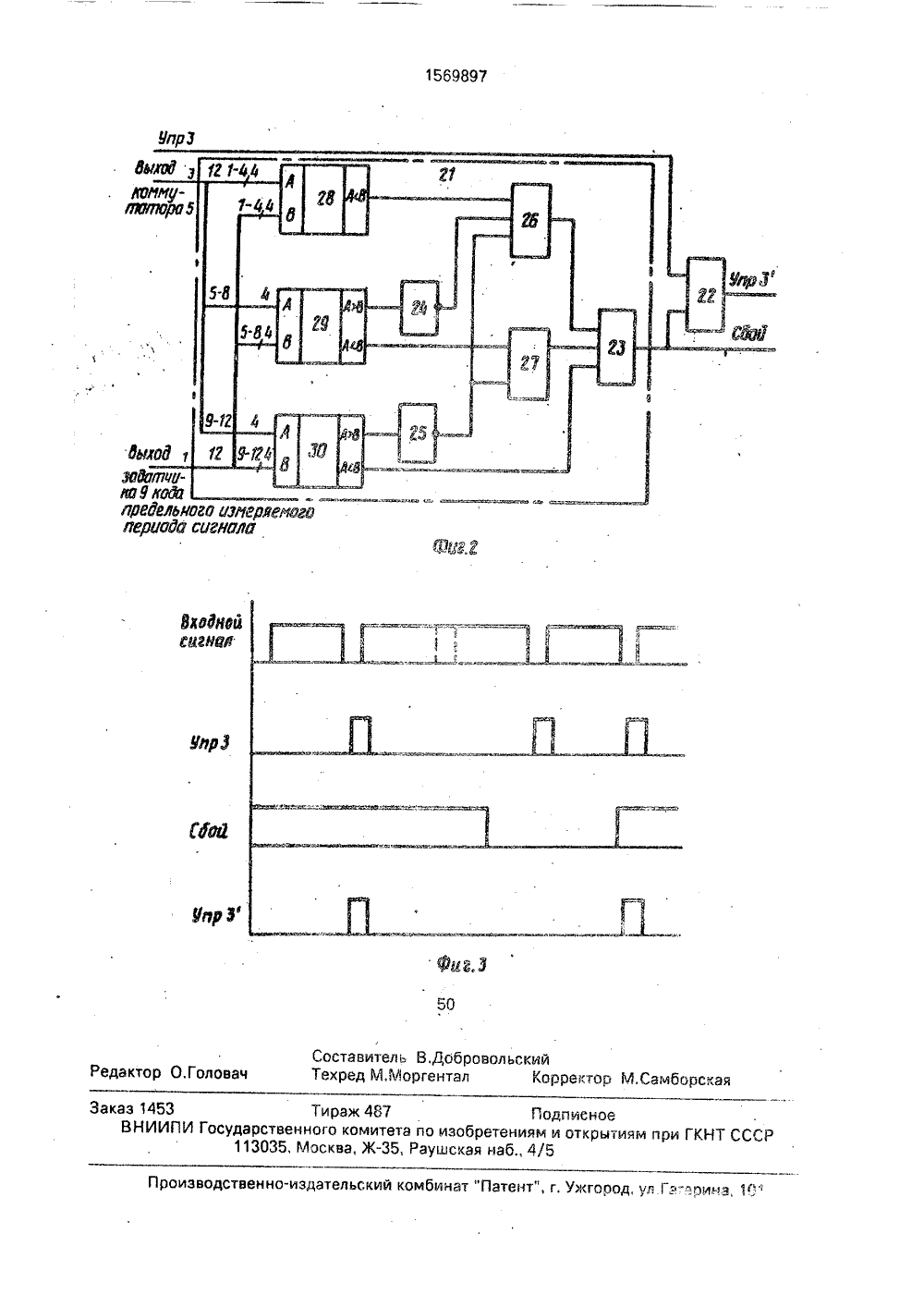

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК Ы 156989я)ю 6 11 В 27/36, 0 01 й 31/ ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ И(57) Из рения брете измер ков из миро генер равле коман вый б кодо В да пр налаП,Останин тельство СССРВ 27/36, 0 01 Я 31/О ЛЯ ИЗМЕРЕНИЯ МАКИНИМАЛЬНОГО ПЕРИЯ СИГНАЛОВ ГОСУДАРСТВЕ ННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) УСТРОЙСТВОСИМАЛЬНОГО И МОДОВ СЛЕДОВАН обретение относится к области изме- накопителей информации. Цель изония - уменьшение погрешности ения за счет учета пораженных участмерения, Устройство содержит форватель 1 временных интервалов, атор 2 опорных импульсов, блок 3 упния, состоящий из формирователя 4 д управления и коммутатора 5, пери второй 7 счетчики. узел 8 сравнения и управления записью, задатчик 9 коедельного измеряемого периода сигблоки 10 и 11 стробирования, блок 12памяти, выполненный на регистрах 13, 14, индикатор 15 и блоки 16, 17 анализа. Введение в устройство третьего счетчика 18, дешифратора 19 и второго индикатора 20 обеспечивает возможность одновременно сОценкой неравномерности периода следоВания сигнала контролировать пораженныеучастки измерения. 3 ил.третьего счетчика, выход формирователя 1временных интервалов подключен к Второ-. 40му входу формирователя 4 команд управления и к первому входу коммутатора 5, выход генератора 2 подключен к третьему входу формирователя 4, являющемуся входом блока 3 управления, второй и третий Выходы формирователя 4, являющиеся вцходами блока 3 управления, соединены соответственно с первым и вторым входами счетчика 6, а четвертый и пятый выходы формирователя 4 - соответственно с первым и вторым входами счетчика 7, шестой выход формироИзобретение относится к области измерения накопителей информации, а именно к устройствам для измерения максимального и минимального периодов следования сиг. налов, и является усовершенствованием устройства по авт,св, М 1377908.Цель изобретения - уменьшение погрешности измерения учета.На фиг 1 приведена структурная схемэ устройства; на фиг, 2 - структурная схема узла сравнения Кодов и управления -рпись 1 О;, на фиг, 3 временная Диаграмма работы устройства.Устройство для измерения максимального и минимального периодов следования синалов содержит формирователь 1 временных интервалов, генератор 2 оггорных импульсов, блОк 3 управления, имеющий В своем составе формирователь 4 команд управления и коммутатор 5, первый 6 и Второй 7 счетчики, узел 8 сравнения кодов и управ - ления записью, задатчик 9 ксда предельного измеряемого периода сигнала, блоки 10 и 11 стробирования, блок 12 памяти, Выполненный на регистрах 13 и 14 первый индикатор 15, блоки 16 и 17 анализа, третий счетих 18, дешифратор 19 и второй индикатор 20.Вход устройства соединен с входом формирователя 1 временных интервалов и первым Входом формирователя 4 командуправления, являющимся одним из входов блока 3 управления ВтОрой ВХОД формиоователя 1 временных интеовалсв подключенк первому выходу формирователя 4 командуправления, являющемуся Одним из Выходов блока управления, к первым входам блоков . 0 и 11 стробирования и к второму входу Р 10 15 ) О 25 чО вателя 4 соединен с вторым входом коммутатора 5, к третьему и четвертому входам которого подключенц вь,ходы соответственно счетчиков 6 и 7, а к выходу коммутатора 5, являющемуся вцходом блока 3 управления, подключенц первые входь блока 12 памяти, блоков 16 и 17 анализа и третий вход узла 8 сравнения кодов и управления записью. Первый; вход узла 8 сравнения кодов и управления записью подключен к Вы.- ходу задатчика 9 кода предельного измеряемого периода сигнала, второй вход - к второму выходу управления записью первого блока 10 стробирования.Первый выход узла 8 сравнения;:.Вдов управления записью соединен с третьим Входом блока 12 памяти, являющимся од - ним из входов регистра 13. Первые выходы управления записью блоков 10 и 11 стробирования соединены с вторыми входами блока 12 памяти. Выходы блоков 16 и 17 анализа соединены с вторыми входами соответственно блоков 10 и 11 стробирования, вторые входы блоков 16 и 17 анализа соединены с выходами блока 12 памяти и г одключены к индикатору 15, Вход второго индикатора 20 соединен с выходом дешифратора 19, вход которого соединен с выходом третьего счетчика 18, первый Вход которого соединен с вторым вцходом узла 8 сравнения кодов и управления записью,Узел 8 сравнения кодов и управления записью (фиг 2) содержит блок 21 сравнения двоична-десятичных кодов и элемен: 2:. совпадения, В блок 21 сравнения двоичнодесятичных кодов входят элемент ИЛИ 23, инверторы 24 и 25, элементы 26,и 27 совпадения и элементы 28 - 30 анализа поразрядного анализа двоично-десятичного кода.Устройства работает следующим образом,В режиме "Подготовка" осуществляется установка в исходное состояние формирователя 1 временных интервалов и третьего счетчика 18 сигналом "Сброс 1", обнуленые счетчиков 6 и 7 - сигналами "Сброс 2 и "Сброс 3", обнуление регистра 13 и установка максимального знасения кода в регистре 14 - сигналами "У", "Упр 3" и Упр 4", Режим задается формирователем 4 команд управления и блоками 10 и 11 стрс Ъ;- ан;:,:При поступлении первого входного импульса в режиме "Работа" формирователь 1временных интервалов вырабатывает сигнал "Упр 1", по которому формирователь 4команд управления вырабатывает сигнал 5"Счет 1" на счетчик 6 частотой генератора 2опорных импульсов,При поступлении второго входного импульса формирователь 4 команд управленияпрекращает сигнал "Счет 1" импульсов в 10счетчик 6 и вырабатывает сигнал "Счет 2" всчетчик 7, Значения подсчитанных периодов со счетчиков б и 7 записываются поочередно на коммутатор 5 по сигналу "Упр 2",Код коммутатора 5 (подсчитанное значение 15периода следования сигналов) передается вблоки 16 и 17 анализа, где значение кодасравнивается со значением кода регистров13 и 14, В случае, если значение кода коммутатора 5 больше значения кода в регистре 2013, код коммутатора 5 переписывается врегистр 13, если значение кода коммутатора5 меньше значения кода в регистре 14, кодкоммутатора переписывается в регистр 14,Значения периода следования сигнала(максимальное и минимальное) регистров 13 и14 отображается на индикаторе 15, Зти значения периода будут отражаться на индикаторе до тех пор, пока в блоки 16 и 17 анализане поступят значения кода большие, чем 30значения кода регистра 13, и меньшие, чемзначения кода регистра 14.Управление записью в регистр 13 осуществляется сигналом "Упр 3", вырабатываемым узлом 8 сравнения кодов и 35управления записью по сигналу "Упр 3" блока 10 стробирования, только в том случае,если значение кода коммутатора, т.е, подсчитанное значение периода следованиясигнала, не превышает значения кода задатчика 9 кода предельного измеряемогопериода сигнала, так как осуществляетсязапрет записи ложной информации приподсчете периода следования сигнала воспроизведения с магнитного носителя, возникающего вследствие наличиямикродефектов на магнитном носителе, Взадатчике 9 кода с помощью кнопочногопереключателя набирается код, значениекоторого в 1,5 раза больше значения кода 50измеряемого периода. В узле 8 сравнения кодов и управления записью на элементах 28-30 анализа блока 21 сравнения производится сравнение кодов задатчика 9 кода предельного измеряемого периода сигнала и коммутатора 5 потетрадно, Злемент ИЛИ 23 собирает результаты сравнения каждой пары тетрад, инверторы 24 и 25 запрещают прохождение сигналов "А В" от элементов 28 и 29 анализа, т,е. младшего и среднео разрядов, если вырабатывается сигнал "А В" со сравнения средних и старших разрядов на элементах 29 и 30 анализ; Злемент 22 совпадения разрешает прохождение сигнала "Упр 3", если отсутствует "0" потенциал сигнала "Сбой", т.е. формируется сигнал "Упр 3" (временная диаграмма, фиг.3), Если произошло выпадение одного импульса входного сигнала вследствие микро- дефекта на магнитном носителе, то на коммутатор 5 поступит код подсчитанного двойного периода, т,е. ложная информация, Зто значение кода сравнивается со значением кода задатчика 9 кода измеряемого периода синала, формируется "0" потенциал сигнала "Сбой", си;нал "Упр 3" не вырабатывается и ложная информация не записьвается в регистр 13,Третий счетчик 18 считает импульсы. сигнал "Сбой" состояния сигнала через дешифратор 19 отобоажае-ся на втором индикаторе 20, При выпадениях импульсов входного сигнала, возникающих вследствие микродефектов магнитного носителя, третий счетчик 18 фиксирует и накаггливает количество сбойных ситуаций, по которому можно судить о качестве магнитного носителя,Формула изобретения Устройство для измерения максимального и минимального периодов следования сигналов по авт,св, М 1377908, о т л и ч а ющ е е с я тем, что, с целью уменьшения погрешности измерения, в него введены последовательно соединенные третий счетчик, дешифратор и в горой индикатор, а узел сравнения кодов и управления записью выполнен с дополнительным выходом, соединенным с первым входом третьего счетчика, подлюенноо вторым входом к первому выходу формирователя команд управления,.Голов еда и ГКНТ СССР зводств 6 задоейСИНЮ Заказ 1453 ВНИИПИ Го Добровольскийентал Корректор М.Самборская Тираж 487 Подписное рственного комитета по изобретениям и открцтиям 3035, Москва, Ж, Раушская наб., 4/5 издательский комбинат "Патент", г, Ужгород, ул Гаг.рина, 1 г 3
