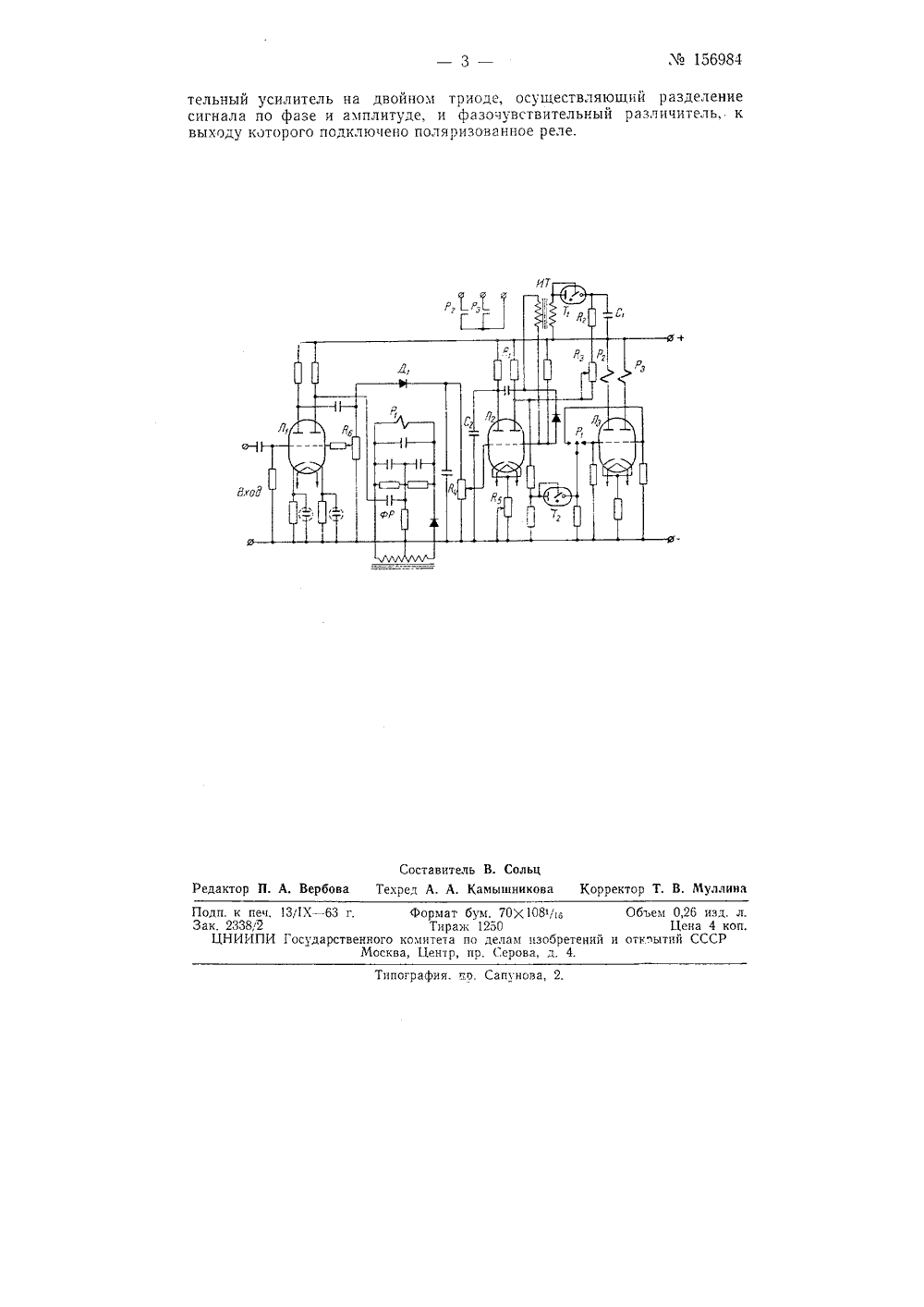

Класс С 050; 21 с, 46.;,. Ж 156984 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа ЛВ 91 Н. Н. Кордун ЛЕКТРОННЪЙ ПРЕОБРАЗОВАТЕЛЬ СИГНАЛОно 20 декабря 1961 г. за М 766 изобретений и открытий ири Со Заяв. с делао 24-ете Инни ов СС в К,о.цитат и Оиубликовано тон М Б 1 оллетене изобретений и товарных зн а 1963 г Предметом настоящего изобретения является электронньш преобразователь сигналов, получаемых с различных датчиков, преобразующих неэлектрические параметры производственных процессов (температуру, давление, расход, уровень и т. д.) в сигналы с постоянным интервалом и длительчостью, пропорциональной отклонению регулируемого параметра от заданной величины.Этот регулятор предназначен для использования в системах автоматического прерывистого регулирования указанных параметров и может быть применен, в частности, для регулирования печей отжига, мартеновских печей, стеклоплавильных, сушильных печей и т. п.Особенность предлагаемого преобразователя в том, что на его входе применен предварительный усилитель на двойном триоде, осуществляющий разделение сигнала по фазе и амплитуде, и фазочувствительпый различи 1 ель с включенным на его выходе поляризованным реле.С помощью такого электронного преобразователя увеличивается чувствительность регулирования в системе с быстродействующим приводом и повьшается стаоильность работы.На чертеже представлена принципиальная электрическая схема предлагаемого электронного преобразователя, содержащего предварительный усилитель на двойном триоде Л фазочувствительный различитель ФР с поляризованным реле Рь преобразователь на двойном триоде Л, генератор импульсов на тиратроне Т, и выходной усилитель на двойном триоде Ла. 1,ля питания анодных цепей используется посзоянное напряжение, для питания цепей накала - переменное. В качестве опорного напряжения для фазочувствптельной схемы применяется напряжение, снимаемое с обмотки со средней точкой силового трансформатора.156984На вход электронного преобразователя подается переменное напряжение, снимаемое с потенциометрического, индуктивного или индукционного (ферродинамического) измерительного моста.Если напряжение рассогласования равно нулю, т. е. регулируемый параметр находится в заданном пределе, то ни одно из исполнительных реле Р и Р, не включается.Возникшее напряжение рассогласования усиливается первым каскадом предварительного усилителя 1 левая половина двойного триода Л 1) и поступает на второй каскад и одновременно через выпрямляющий диод Д, на вход преобразователя. Со второго каскада усилителя сигнал подается на фазочувствительный различитель с включенным на выходе поляризованным реле Рь В зависимости от фазы входного сигнала якорь реле Рзамкнет свой левый или правый контакт в сеточной цепи двойного триода Л, Но так как правая половина двойного триода Л преобразователя открыта и потенциал ее анода низкий, то тира- трон Т, не горит, а гоэтому реле Р, Р не срабатывают. Срабатывают они только после запуска преобразователя, т, е. после выдержки интервала регулирования.Схема предлагаемого электронного преобразователя представляет собой функционально объединенную схему мультивибратора с катодной связью с генератором импульсов на тиратроне с холодным катодом. Так как правая половина двойного триода Л в нормальном режиме открыта, то падение напряжения на ее нагрузке Р, используется для заряда конденсатора С через сопротивления й и й,Когда напряжение на конденсаторе Сдостигает напряжения зажигания тиратрона Т, происходит пробой газового промежутка, и на вторичной обмотке импульсного трансформатора ОТ появляется импульс напряжения, который в эквивалентной схеме является отрицательным и подается на сетку правой половины двойного триода Л. При этом преобразователь запускается и потенциал анода правой половины двойного триода Л., возрастает на время, пропорциональное напряжению на входе преобразователя, что, в свою очередь, приводит к срабатыванию на это же время реле Р или Р,. В течение этого вре мени конденсатор С, не заряжается. Заряжаться начинает он только после возврата схемы в исходное состояние,Для улучшения формы импульсов малой длительности между анодом левой половины двойного триода Л и общим минусом включен конденсатор С 2.Сопротивление йз служит для выбора интервала регулирования (потенциометр), Р, - для изменения коэффициента пропорциональности. Изменение зоны нечувствительности достигается для преобразователя с помощью сопротивления Я; для фазочувствительного различителя - с помощью потенциометра Л.При изъятии двойного триода Л преобразователь переходит в режим трехпозиционного регулирования с регулируемой зоной нечувсгвительносги.Предмет изооретенияЭлектронный преобразователь сигналов, получаемых от датчиков при регулировании неэлектрических параметров, в сигналы с постоян;,ым интервалом и длительностью, пропорциональной отклонению регулируемого параметра от заданной величины, о т л и ч а ю щ и й с я тем,. что, с целью увеличения чувствительности регулирования и повышения стабильности работы, на входе преобразователя применен предвариМ 156984 тельный усилитель на двойном триоде, осуществляющий разделение сигнала по фазе и амплитуде, и фазочувствительный различитель, к выходу которого подключено поляризованное реле.Составитель В. Сольц Редактор П. А, Вербова Техред А. А. Камышникова Корректор Т. В. Муллина Подп. к печ. 13/1 Х - 63 г. Формат бум. 70 Х 108/1 о Объем 0,26 изд. л. Зак. 2338,2 Тираж 1250 Цена 4 коп. ЦНИИПИ Государственного комитета по делам изобретений и откоытий СССР Москва, Центр, пр. Серова, д. 4.Типография. по. Сапунова, 2.
