156983

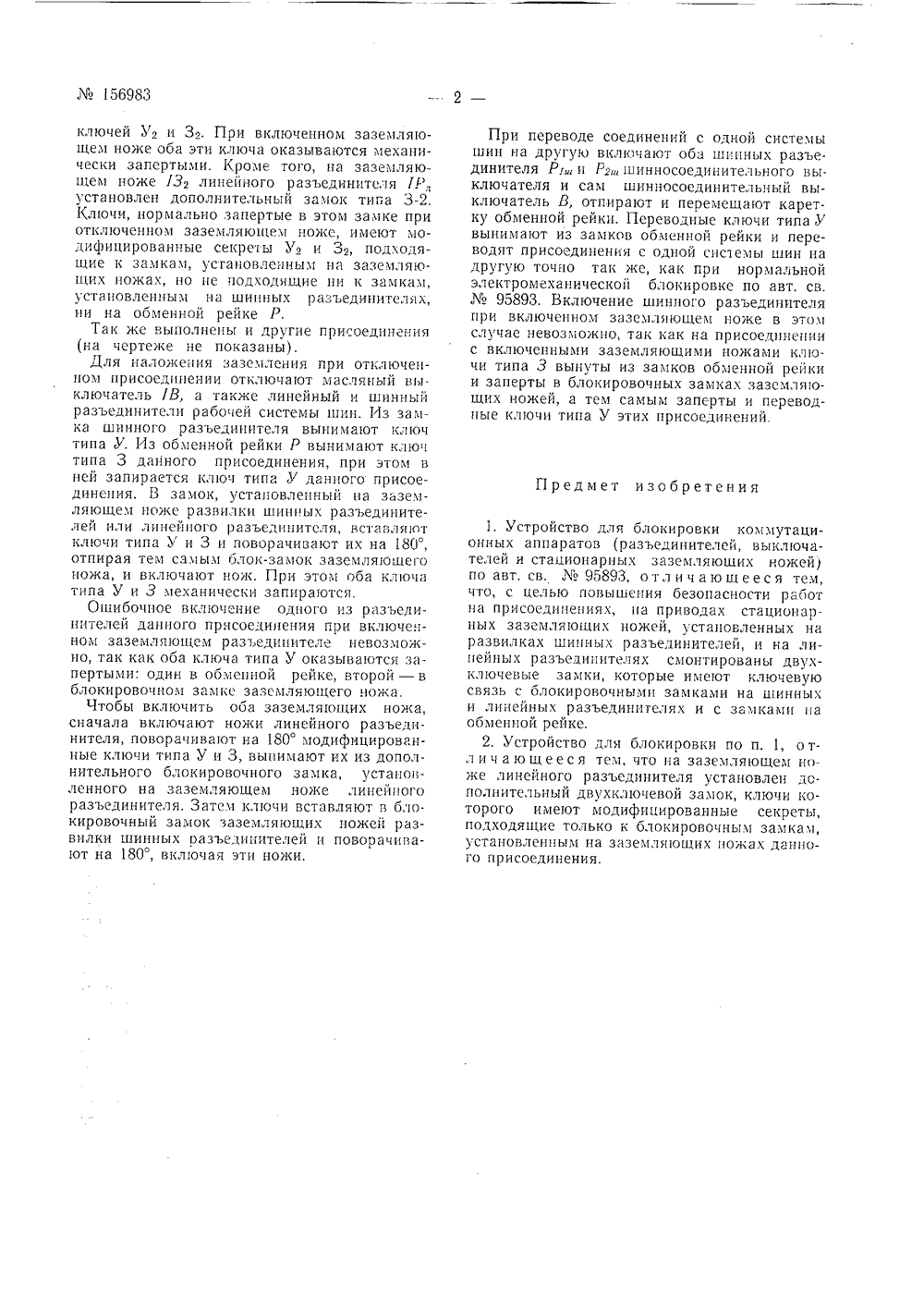

одписная группа9 И. Синьчуго УСТРОЙСТВО ДЛЯ БЛОКИРОВКИ КОММУТАЦИОННЬ 1 Х АППАРАТОВ В авт. св,95893 описано устройство для блокировки разъединителей и выключателей при помощи двухключевых замков на приводах разъединителей и электромеханических замков на щите управления. Когда из замка вынимают ключи, размыкается цепь управления того выключателя, с разъединителем которого производят операцию,При такой блокировке в распределительном устройстве с двойной системой шин ключи типа У - шинных разъединителей находятся в обменной рейке, установленной на щите управления, и освобождаются только при включении шинносоединительного выключателя.Особенностью предложенного устройства является применение двухключевых замков, смонтированных на приводах стационарных заземляющих ножей, установленных на развилках шинных разъединителей и на линейных разъединителях. Для безопасности работ на присоединениях двухключевые замки имеют ключевую связь с блокировочными замками на шинных и линейных разъединителях и с замками на обменной рейке.На заземляющем ноже линейного разъединителя установлен дополнительный двухключевой замок, ключи которого имеют модифицированные секреты, подходящие только к блокировочным замкам на заземляющих ножах данного присоединения.На чертеже изображено одно из присоединений распределительного устройства с двойной системой шин и с блокировкой коммутационных аяпаратов, выполненной в соответствии с настоящим изобретением, В блокировке разъединителей с выключателями полностью сохраняется схема электромеханической блокировки, описанной в авт. св.95893. На шинном разъединителе присоединения установлены двухключевые замки типа 3-2, с секретами У - б., а на линейном разъединителе этого присоединения - с секретами У 2 - а,.В предлагаемом устройстве на обменной рейке Р установлен ряд двухключевых замков 1, 11, 111, 1 Ч, типа 3-2, по одному на каждое присоединение. Одно гнездо каждого из этих замков имеет секрет типа У, другое -- секрет типа 3. Замки 1, 11, 111 выполнены так, что при вынимании ключа секрета типа У, запирается ключ секрета типа 3 и наоборот. Ключи с секретом 3 хранятся в соответствующих гнездах замков на обменной рейке. Ключи с секретом У можно получить из замков рейки только переместив каретку рейки и одновременно повернув ключи в гнездах с секретами У и 3 на 180.На приводе заземляющего ножа 13 смонтированного на развилках шинных разъединителей 1 Ри 1 Р., и на линейном разъединителе 1 Рв сторону выключателя 1 В установлены замки типа 3-2 с секретами типа У и 3, Нормально блокировочный замок запирает привод отключенного заземляющего разъединителя 13,. Блокировочныйл замок заземляющего разъединителя отпирается одновременным поворотом на 180 вставляемых в негоключей У и Зг. При включенном заземляощем ноже оба эти ключа оказываются механически запертыми. Кроме того, на заземляющем ноже УЗ линейного разъединителя 1 Р установлен дополнительный замок типа 3-2. Ключи, нормально, запертые в этом замке при отключенном заземляющем ноже, имеют модифицированные секреты У и Зь подходящие к замкам, установленным на заземляющих ножах, но не подходящие ни к замкам, установленным на шинных разъединителх, ни на обменной рейке Р.Так же выполнены и другие присоединения (на чертем(е не показаны),Для наложе ия заземления при отключенном присоединении отк,ючаОт масляный выключатель 1 В, а также линейный и шинный разъединители рабочей системы шин. Из замка шинного разъединителя вьшимают ключ типа У. Из обменной рейки Р вынимают ключ типа 3 данного присоединения, при этом в ней запирается ключ типа У данного присоединения. В замок, установленный на заземляющем ноже развилки шинных разъединителей или линейного разъединитсля, вставляют ключи типа У и 3 и поворачивают их на 180, отпирая тем самым блок-замок заземляюшего ножа, и включают нож. При этом оба ключа типа У и 3 механически запираются.Ошибочное включение одного из разъединителей данного присоединения при включенном заземляющем разъединителе невозможно, так как оба клоча типа У оказываются запертыми: один в обменной рейке, второй - в блокировочном замс заземляюшего ножа.Чтобы включить оба заземляющих ножа, сначала включают ножи линейного разъединителя, поворачивают на 180 модифицированные ключи типа У и 3, вьнимают их из дополнительного блокировочного замка, установленного на заземляющем ноже линейного разьединителя. Затем ключи вставляют в блокировочный замок заземляющих ножей развилки шинных разъединителей и поворачивают на 180, включая эти ножи,При переводе соединений с одной системы шин на другую включают оба шинных разъединителя Р и Рьшинносоединительного вы. ключателя и сам шинносоединительный выключатель В, отпирают и перемещают каретку обменной рейки. Переводные ключи типа У вынимают из замков обменной рейки и переводят присоединения с одной снсемы шин на другую точно так же, как при нормальной электромеханической блокировке по авт. св.95893. Включение шинного разъединителя при включенном заземляющем ноже в этом случае невозможно, так как на присоединении с включенными заземляющими ножами ключи типа 3 вынуты из замков обменной рейки и заперты в блокировочных замках заземляющих ножей, а тем самым заперты и переводные ключи типа У этих присоединений,Предмет изобретения1. Устройство для блокировки коммутационных аппаратов (разъединителей, выключателей и стационарных заземляюших ножей) по авт. св.95893, отличаюшееся тем, что, с целью повышения безопасности раоот на присоединениях, на приводах стационарных заземляощих ножей, установленных на развилках шинных разъединителей, и на линейных разъединителях смонтированы двух- ключевые замки, которые имеют ключевую связь с блокировочными замками на шинных и лшейных разъединителях и с замками на обменной рейке.2. Устройство для блокировки по п. 1, отл и ч а ю щ е е с я тем, что на заземляющем ноже линейного разъединителя установлен дополнительный двухключевой замок, ключи которого имеют модифицированные секреты, подходящие только к блокировочным замкам, установленным на зазелоших ножах данного присоединения.15698 ДСоставитель В. Сольц Редактор И. Дубровская Техред А. А. Кудрявицкая Корректор О. Б. Тюрина Подп. к печ. 1 О/Х - 69 г. Формат бум. 60 (90/в Заказ 2731/15 ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР .Чосква, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
