Стенд для сборки металлоконструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

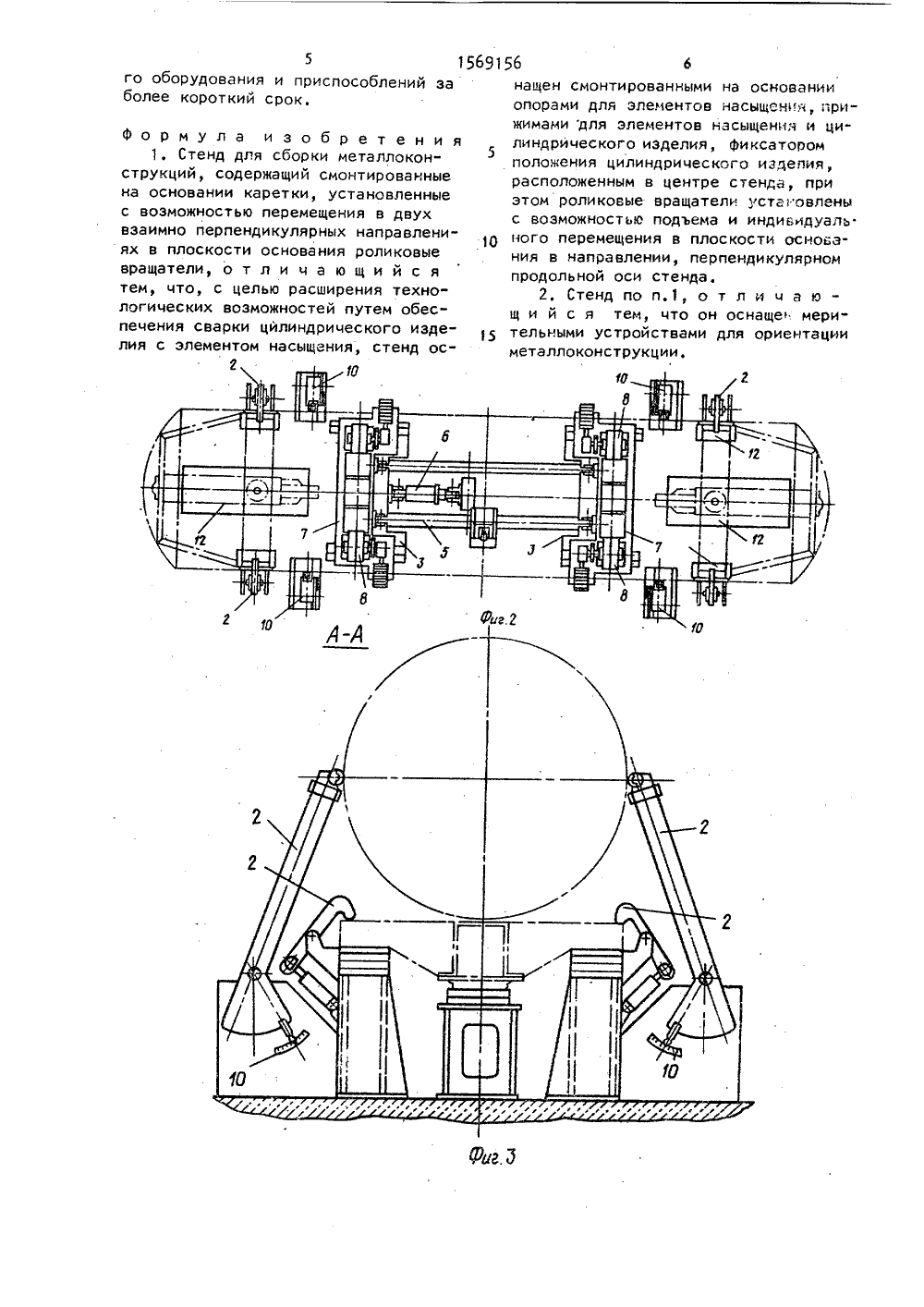

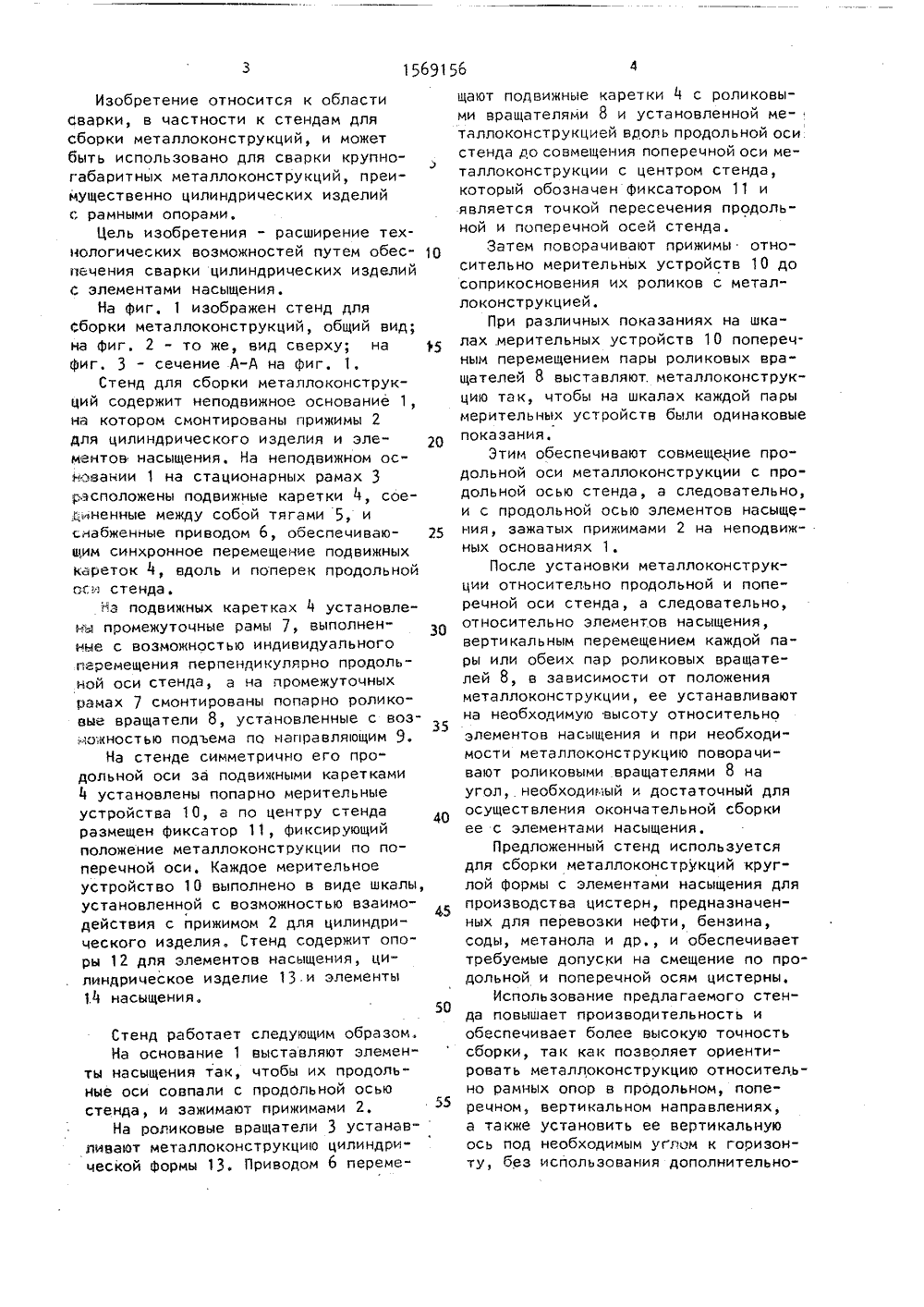

(51)5 В 23 К 37/04 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДВТОЪСТ 8 У ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ПЮТ СССР(56) Авторское свидетельство СССРй 192988, кл, В 23 К 37/04, 1964,(54) СТЕНЛ ЛЛЯ СБОРКИ МЕТАЛЛОКОНСТРУКЦИЙ(57) Изобретение относится к Сварке, в частности к стендам для сборки металлоконструкций, и может быть ис 2пользовано для сварки крупногабаритных металлоконструкций, преимущественно цилиндрических изделий с рамными опорами, Цель изобретения - оасширение технологических возможностей. Стенд содержит смонтированные на основании 1 подвижные каретки 4 с роликовыми вращателями 8, опоры 12 для элементов 14 насыщения, прижимы 2 для изделий 13 цилиндрической Формы и элементов 14 насыщения, Фиксаторы 11 положения изделия цилиндричсской Формы, Установив элементы 13 и 14 металлоконструкции и зажав их прижимами 2, осуществляют сборку металлоконструкции. 1 з.п. Ф"лы, 3 ил,Изобретение относится к областисварки, в частности к стендам длясборки металлоконструкций, и можетбыть использовано для сварки крупногабаритных металлоконструкций, преимущественно цилиндрических изделийс рамными опорами,Цель изобретения - расширение технологических возможностей путем обеспечения сварки цилиндрических изделийс элементами насыщения,На фиг, 1 изображен стенд дляСборки металлоконструкций, общий вид",на Фиг, 2 - то же, вид сверху; нафиг. 3 - сечение А-А на фиг. 1,Стенд для сборки металлоконструкций содержит неподвижное основание 1,на котором смонтированы прижимь 1 2для цилиндрического изделия и элементов насыщения. На неподвижном основании 1 на стационарных рамах 3расположены подвижные каретки 4, соед ненные между собой тягами 5, иснабженные приводом б, обеспечивающим синхронное перемещение подвижныхкареток 4, вдоль и поперек продольнойоси стенда.На подвижных каретках 4 установлены промежуточные рамы 7, выполненные с возможностью индивидуальногоперемещения перпендикулярно продольной оси стенда, а на промежуточныхрамах 7 смонтированы попарно роликовые вращатели 8, установленные с воэможностью подъема по направляющим 9.На стенде симметрично его продольной оси за подвижными каретками4 установлены попарно мерительныеустройства 10, а по центру стендаразмещен фиксатор 11, фиксирующийположение металлоконструкции по поперечной оси, Каждое мерительноеустройство 10 выполнено в виде шкалы,установленной с возможностью взаимодействия с прижимом 2 для цилиндрического изделия, Стенд содержит опоры 12 для элементов насыщения, цилиндрическое иэделие 13.и элементы1.4 насыщения,Стенд работает следующим образом, На основание 1 выставляют элементы насыщения так, чтобы их продольные оси совпали с продольной осью стенда, и зажимают прижимами 2,На роликовые вращатели 3 устанавливают металлоконструкцию цилиндрической формы 13, Приводом 6 переме 10 5 20 25 30 35 40 45 50 55 щают подвижные каретки 4 с роликовыми вращателями 8 и установленной металлоконструкцией вроль продольной оси стенда ро совмещения поперечной оси металлоконструкции с центром стенда,который обозначен фиксатором 11 иявляется точкой пересечения продольной и поперечной осей стенда,Затем поворачивают прижимы относительно мерительных устройств 1 О досоприкосновения их роликов с металлоконструкцией,При различных показаниях на шкалах мерительных устройств 10 поперечным перемещением пары роликовых вращателей 8 выставляют. металлоконструкцию так, чтобы на шкалах каждой парымерительных устройств были одинаковыепоказания.Этим обеспечивают совмещение продольной оси металлоконструкции с продольной осью стенда, а следовательно,и с продольной осью элементов насыщЕния, зажатых прижимами 2 на неподвижных основаниях 1,После установки металлоконструкции относительно продольной и поперечной оси стенда, а следовательно,относительно элементов насыщения,вертикальным перемещением каждой пары или обеих пар роликовых вращателей 8, в зависимости от положенияметаллоконструкции, ее устанавливаютна необходимую высоту относительноэлементов насыщения и при необходимости металлоконструкцию поворачивают роликовыми вращателями 8 наугол, необходимый и достаточный дляосуществления окончательной сборкиее с элементами насыщения.Предложенный стенд используетсядля сборки металлоконструкций круглой формы с элементами насыщения дляпроизводства цистерн, предназначенных для перевозки нефти, бензина,соды, метанола и др и обеспечиваеттребуемые допуски на смещение по продольной и поперечной осям цистерны.Использование предлагаемого стенда повышает производительность иобеспечивает более высокую точностьсборки, так как позволяет ориентировать металлоконструкцию относительно рамных опор в продольном, поперечном, вертикальном направлениях,а также установить ее вертикальнуюось под необходимым углом к горизонту, без использования дополнительно5 1го оборудования и приспособлений заболее короткий срок,Формула изобретения1, Стенд для сборки металлоконструкций, содержащий смонтированные на основании каретки, установленные с возможностью перемещения в двух взаимно перпендикулярных направлениях в плоскости основания роликовые вращатели, о т л и ч а ю щ и й с я тем, что, с целью расширения технологических возможностей путем обеспечения сварки цйлиндрического изделия с элементом насыщения, стенд ос 569156нащен смонтированными на основанииопорами для элементов насыщения, прижимами для элементов насыщения и ци 5линдрического изделия, Фиксаторомположения цилиндрического изделия,расположенным в центре стенда, приэтом роликовые вращатели уста овленыс возможностью подъема и индивидуального перемещения в плоскости основания в направлении, перпендикулярномпродольной оси стенда,2, Стенд по п,1, о т л и ч а ю -щ и й с я тем, что он оснаще мерительными устройствами для ориентацииметаллоконструкции,
СмотретьЗаявка
4485385, 21.09.1988
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ЖДАНОВТЯЖМАШ"
АЛЕКСЕЕВ СЕРГЕЙ ГЕОРГИЕВИЧ, СОКОЛОВ ВИТАЛИЙ ГАВРИЛОВИЧ, ГРИШАЕВ ОЛЕГ ИВАНОВИЧ
МПК / Метки
МПК: B23K 37/04
Метки: металлоконструкции, сборки, стенд
Опубликовано: 07.06.1990
