Устройство для снятия заусенцев с торцов зубьев зубчатых колес

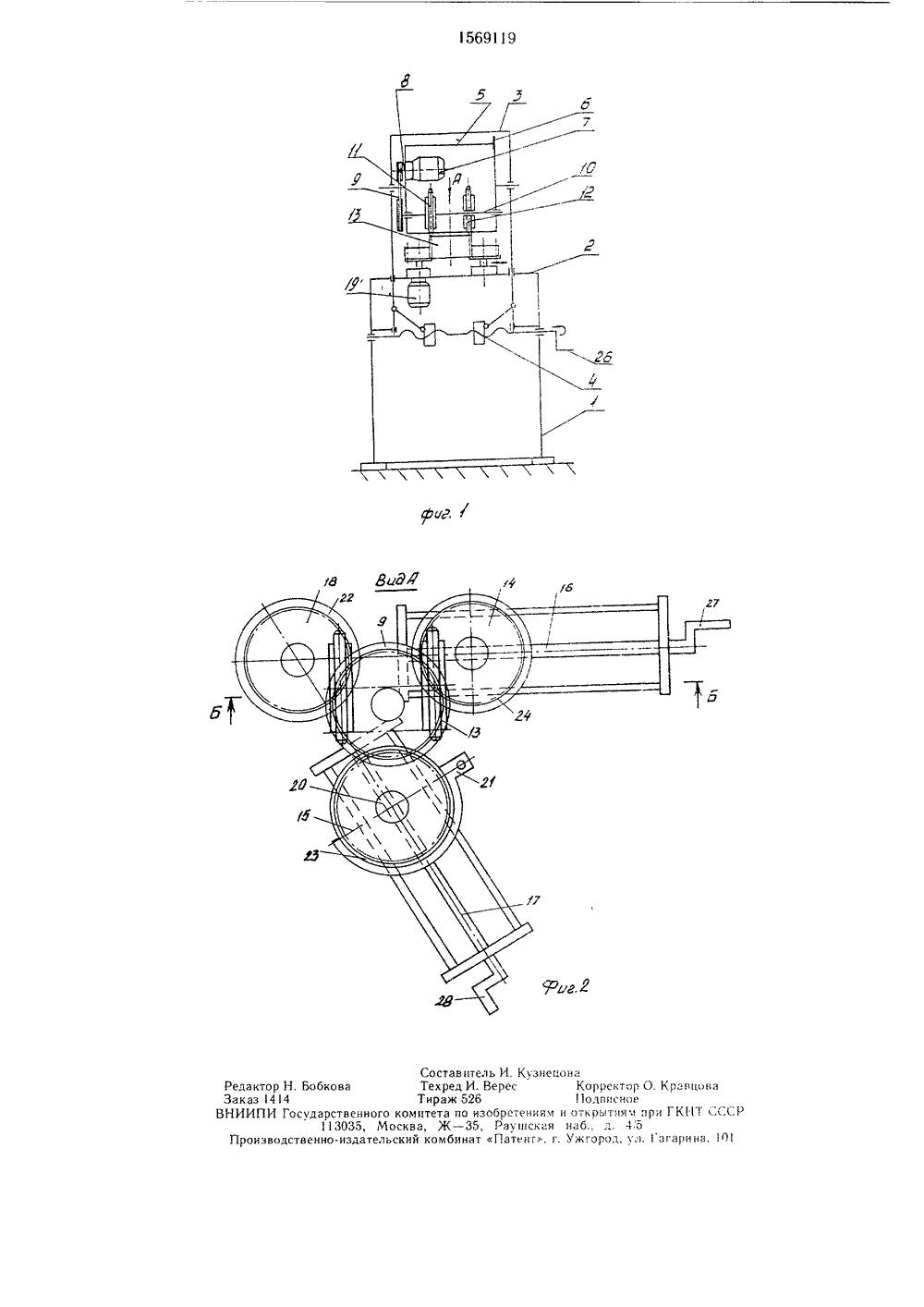

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1569 09 3 Г 19 1 О ПИСАНИЕ ИЗОБРЕТЕНИ итут сельско нико овска Е. и др. Механизация и фа сок на зубчатых Машиностроение, 1966,ЯТИЯ 3 ЗУБЧАТ ашиностроеботки зубча - повышение ЯР ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬС(71) Ростовский-на-Дону инсхозяйственного ма шиностроен(54) УСТРОЙСТВО ДЛЯ С СЕНЦЕВ С ТОРЦОВ ЗУБЬЕ КОЛЕС(57) Изобретение относится к нию и предназначено для об тых колес. Цель изобретения качества снятия заусенцев с торцов зубьев зубчатых колес за счет надежного контакта обрабатываемой поверхности с резцами. Для этого устройство снабжено тремя эталонными шестернями, предназначенными для базирования обрабатываемого колеса 13 по зубчатому венцу. Резцы 25 размещены по периферии каждой эталонной шестерни. Щетки 11 и 12 расположены у противоположного торца обрабатываемого колеса. Над столом станка на направляющих закреплена подвижная рама, в которой на шарнирах установлена поворотная рама с электродвигателем для привода во вращение инструментального вала. На последнем размещены неподвижная 11 и подвижная 12 проволочные щетки. По окончании обработки поворотная рама откидывается вверх, освобождая зону загрузки. 3 ил, 15691195 10 15 20 Формула изобретения 25 ЗО 35 40 45 Изобретение относится к области машиностроения, в частности к обработке зубчатых колес,Цель изобретения - повышение качества обработки за счет надежного контакта обрабатываемой поверхности с резцами.На фиг. 1 показано устройство, размещенное на станке, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг, 3 - сечение Б - Б на фиг, 2,Устройство содержит основание 1, расположенный на нем стол 2, над которым в направляющих закреплена подвижная рама 3, имеюгцая возможность перемещения в вертикальной плоскости от винта шарнирно-рычажного механизма 4. В подвижной раме 3 на шарнирах закреплена поворотная рама 5 с рукояткой 6 поворота. На раме 3 установлен электродвигатель 7 с валом 8 для привода во вращение через клиноременную передачу 9 инструментального вала 10, на котором размещены проволочные щетки (неподвижная 11 и подвижная 12) относительно вала 1 О. На столе 2 расположено приспособление для установки и регулировки под заданные типоразмеры зубчатых колес 13, которое выполнено в виде шестерен 14 и 15, установленных на осях кареток 16 и 17, которые являются сторонами равнобедренного треугольника, в вершине последнего расположена шестерня 18 с приводом от электродвигателя 19, причем шестерня 15 расположена на эксцентриковой оси 20, соединенной с зажимной рукояткой 21. Под шестернями 18, 14 и 15 жестко установлены опорно-режущие диски 22 - 24 с резцами 25. Рукояткой 26 подвижная рама 3 может перемещаться в вертикальной плоскости, а рукоятками 27 и 28 осуществляется перемещение шестерен 14 и 15, укрепленных на осях кареток 16 и 17 соответственно, Перед началом работы станка производят его настройку, для чего рукоятками 27 и 28 устанавливают шестерни 14 и 15 в положение, соответствующее диаметру обрабатываемого зубчатого колеса 13, при этом рукояткой 26 устанавливают подвижную раму 3 в положение, соответствующее высоте партии обрабатываемых зубчатых колес 13.По окончании обработки зубчатого колеса 13 поворотная рама 5 откидывается вверх, освобождая зону загрузки. Одновременно отключаются электродвигатели 7 и 19. Обработанное колесо освобождается рукояткой 21 и удаляется, а на его место устанавливается новое зубчатое колесо и зажимается рукояткой 21, затем следует пуск электродвигателей 7 и 19 и опускание поворотной рамы 5 рукояткой 6 в рабочее положение для контакта щеток 11 и 12 с обрабатываемым колесом. Длительность обработки задается реле времени.Цикл обработки нижнего торца зубчатого колеса 13 опорно-режущими дисками 22 - 24, скругление и зачистка щетками 11 и 12 первой половины кромок зубьев продолжается в течение одного оборота зубчатого колеса 13. После этого станок отключается, подвижная рама 3 рукояткой 26 поднимается вверх, а поворотная рама 5 откидывается вверх от зубчатого колеса 13, которая поворачивается на 180 и устанавливается на те же опорные точки опорно- режущих дисков, затем все повторяется для обработки второго торца зубчатого колеса. Устройство для снятия заусенцев с торцов зубьев зубчатых колес, в корпусе которого параллельно оси центров с возможностью вращения установлены проволочные щетки, а размещенные в держателях резцы установлены в корпусе с возможностью взаимодействия с торцом обрабатываемого колеса, установленного в приспособлении соосно с осью центров, отличающееся тем, что, с целью повышения качества обработки за счет надежного контакта обрабатываемой поверхности с резцами, приспособление для установки обрабатываемого колеса выполнено в виде трех эталонных шестерен, одна из которых содержит привод, а две другие установлены с возможностью перемещения относительно оси центров, при этом держатели резцов выполнены в виде дисков, которые установлены соосно с каждой эталонной шестерней, а щетки расположены с возможностью взаимодействия с противоположным торцом обрабатываемого колеса, при этом одна из щеток установлена с возможностью перемещения относительно другой.1569119 ЗЛА узнеио КоррсктПодпяснння и открытияская наб., д.г, г. Ужгород,СостаТехреТиражкомитетасква, Ж -скин комб Редактор Н. БобковаЗаказ 1414ВНИИПИ Государственного113035, МПроизводственно-издател атель И. КИ. Верес526о изобрете35 Рачнат Пате р О. Кравцова еяри ГКПл. агарнна 10
