156725

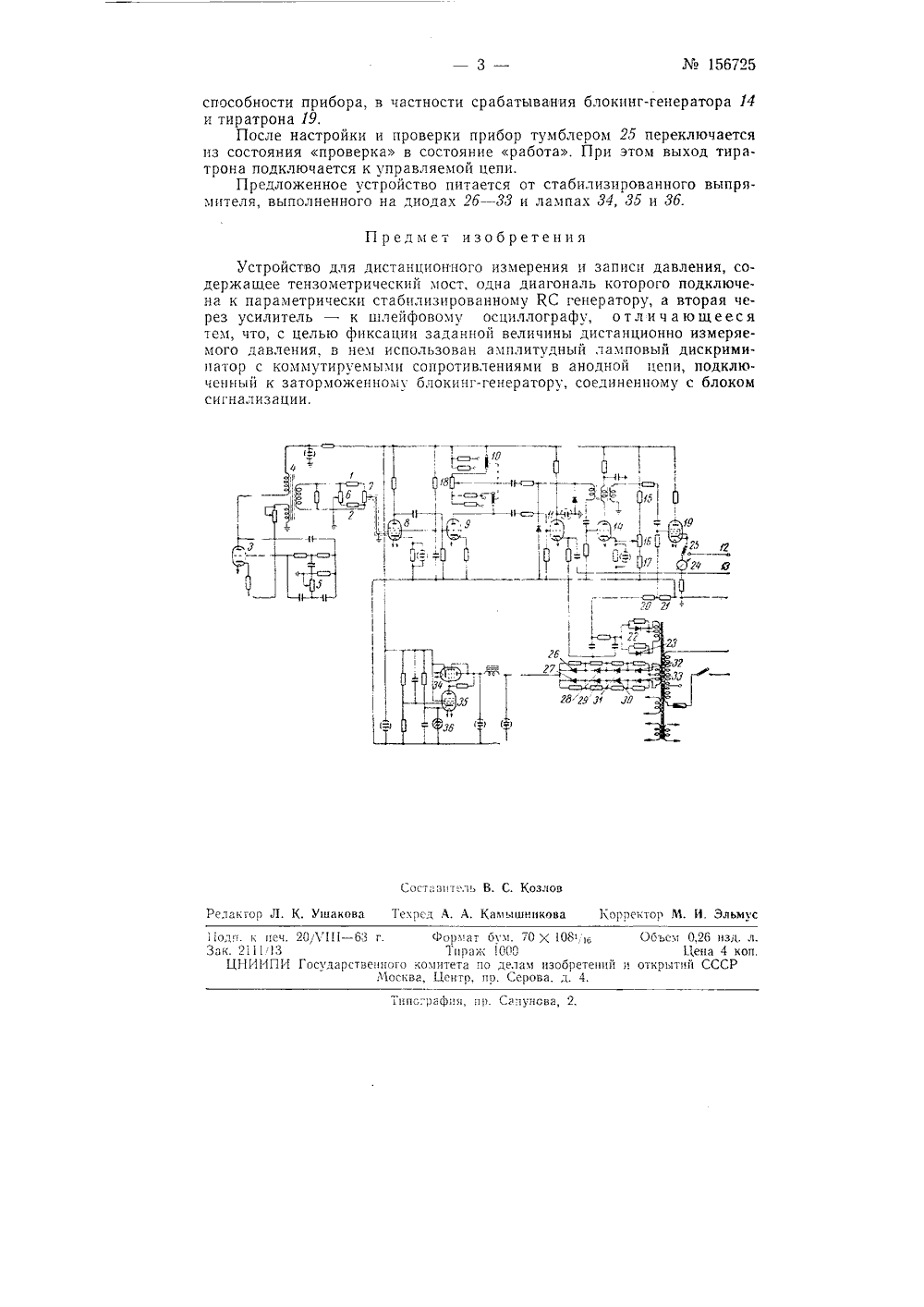

Класс С 011; 421 с, 14156725 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.Подписная группа Л 172 А, А, Бессонов и Н. М, Глобин УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОГО ИЗМЕРЕНИЯ И ЗАПИСИ ДАВЛЕНИЯЗаявлено 6 июля 1962 г. за78565026-10 в Комитет по делам изобретений и открытий при Совете Лннистров СССР Опубликовано в Бюллетене изобретений и товарных знаков6 за 1963 г.Известные устройства для дистанционного измерения и записи давления, содержащие тензометрический мост, питающийся от параметрнчески стабилизированного генератора и подключенного к диагонали моста усилителя, выход которого соединен с самописцем или шлейфовым осциллографом, не обеспечивают фиксации заданной величины дистанционно измеряемого давления по величине деформации соответствующих чувствительных элементов и скорости ее изменения.В предлагаемом устройстве фиксация заданной величины дистанционно измеряемого давления достигнута применением амплитудного лампового дискриминатора с коммутируемыми сопротивлениями в анодной цепи, подключенного к заторможенному блокинг-генератору, соединенному с блоком сигнализации.На чертеже показана принципиальная схема описываемого устройства.Устройство содержит тензометрическнй мост, служащий в качестве измерительного элемента и выполненный из константановой проволоки. Элементы 1 и 2 моста закреплены с помощью бакелитового клея на соответствующем чувствительном элементе таким образом, чтобы один из них работал на растяжение, а другой - на сжатие. Они включенымостовую схем и измеряют деформации чувствительного элеме 11 та при нарастании или спаде давления.Одна диагональ тензометрического моста подключена к параметрически стабилизированному КС генератору спнусоидального напряжения, предназначенному для питания измерительного элемента мостаи собранному на лампе 3 и трансформаторе 4, а вторая через усилитель - к шлейфовому осциллографу.КС генератор имеет два вида обратной связи: положигельную, осуществляемую трансформатором 4, и отрицательную, осушествляемую через двойной Т-образный КС контур, являющийся запирающим фильтром для основной частоты генератора , =2 10 з гц. Сигнал отрицательной обратной связи на этой частоте равен нул 1 о. При уходе частоты генератора от квазирезонансной (, = 2 10 г) напряжение отрицательной обратной связи становится отличным от нуля и величина его ем больше, чем больше уход частоты. При этом отрицательная обратная связь компенсирует положительную, оказывая стабилизирующее действие на частоту генератора,Улучшение формы кривой генерируемых колебаний достигается регулировкой потенциоме 1 ра 5. Максимальная амплитуда напряжения генератора (1 тахг = 40 в.Напряжение с выхода генератора через согласующий трансформатор 4 подается на тензометрический мост, настраиваемый потенциометрами б (грубо) и 7 (точно).Напряжение сигнала измерительного элемента, возникающее при рассогласовании моста, через погенциометр 7 поступает на вход первой ступени усиления сигнала - сетку лампы 8. Напряжение сигнала, усиленное первой ступенью, подается на амплитудный ламповый дискриминатор, собранный на лампе 9 с коммутируемыми сопротивлениями в анодной цепи. Изменяя посредством переключателя 10 сопротивление анодной нагрузки этой лампы, производят переключение присора на соответствующий диапазон измерений. С выхода второй ступени усилительный сигнал подается через катодный повторитель, выполненный на лампе 11, на выходные зажимы 12 и 13 прибора, предназначенные для подключения к ним записывающих устройств, например шлейфового осциллографа. К этим же закимам может подклю 1 аться предварительно отградуированныи электрический измерительный прибор.Ламповый дискриминатор подключен к заторможенному блокинггенератору, выполненному па лампе 14. Блокинг-генератор заперт положительньв потенциалом, поданным на катод лампы 9 с делителя напряжения. состоящего из сопротивлений 15, 1 б и 17.Ручкой потенциометра 18, шкала которого проградуирована в де. сятках атмосфер, устанавливают в каждох Пз диапазонов измерений заданное значение давления, по достижении которого срабатывает схема.КОГда сиГнал на Выходе лазпы 9 дОстиГает величины, соответстВующей установленному значению давления, срабатывает заторможенный блокинг-генератор 14, и положительным импульсом открывает выходной тиратрон 19, запертый высоким отрицательным потенциалом, сниъаехыъ с делителЯ напрЯжени 1, состоящсГО из сОпротиВГений 20 и 21, питаемого от Выпрямителя на диодах 22 и 23.Тиратрон выдает в управляемую цепь большой импульс тока (до о 0 ли) . Этот импульс Ожст Оыть испО 1 ьзОВан В каналс Оопс 1 тОи сВязи для управления процессом и блоком сигнализации.Так как приоор фикспрует пе только избснсня дВГ 1 сни 5 В преде - , ах каждоГО диапазона, ИОакжс СГО аальние и нрс,1 Р,ьпос значения, в результате обработки соответствующих о цилло.рамм могут быть определены и скорости изменения давлений.Миллиамперметр 24, включаемый тумблером 25 в катоднуо цепь тиратрона, служит для контроля предварительной настройки и работо15 б 725 способности прибора, в частности срабатывания блокинг-генератора 14 и тиратрона 19.После настройки и проверки прибор тумблером 25 переключается из состояния проверка в состояние работа. При этом выход тира- трона подключается к управляемой цепи.Предложенное устройство питается от стабилизированного выпрямителя, выполненного на диодах 2 б - 33 и лампах 34, 35 и 3 б. Предмет изобретения Устройство для дистанционного измерения и записи давления, содержащее тензометрический мост, одна диагональ которого подключена к параметрически стабилизированному КС генератору, а вторая через усилитель - к шлейфовому осциллографу, отличающееся тем, что, с целью фиксации заданной величины дистанционно измеряемого давления, в нем использован амплитудный ламповый дискриминатор с коммутируемыми сопротивлениями в анодной цепи, подключенный к заторможенному блокинг-генератору, соединенному с блоком сигнализации. аСостави ели В. С, Козлов Ушакова Текрсд А, А, Кам 1 лшниковаРе,тактор Л рректо льм Поди. к иск. 20,Л - 63 г.Зак. 2111113ЦНИИПИ Государственного кокМосква,Объсги О об издЦена 4 копоткрытии СССР Формат бум. 70 Х 1081 вТираж 1000тета по делам изобретений и Центр, ио. Серова, д. 4. Типографии, пр. Сапунова,
