Способ создания системы внутренних трещиноподобных дефектов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1539026
Авторы: Белый, Васильченко, Вон, Гетман, Головин, Карпун, Коробцов, Лукьянов, Людмирский, Напрасников
Текст

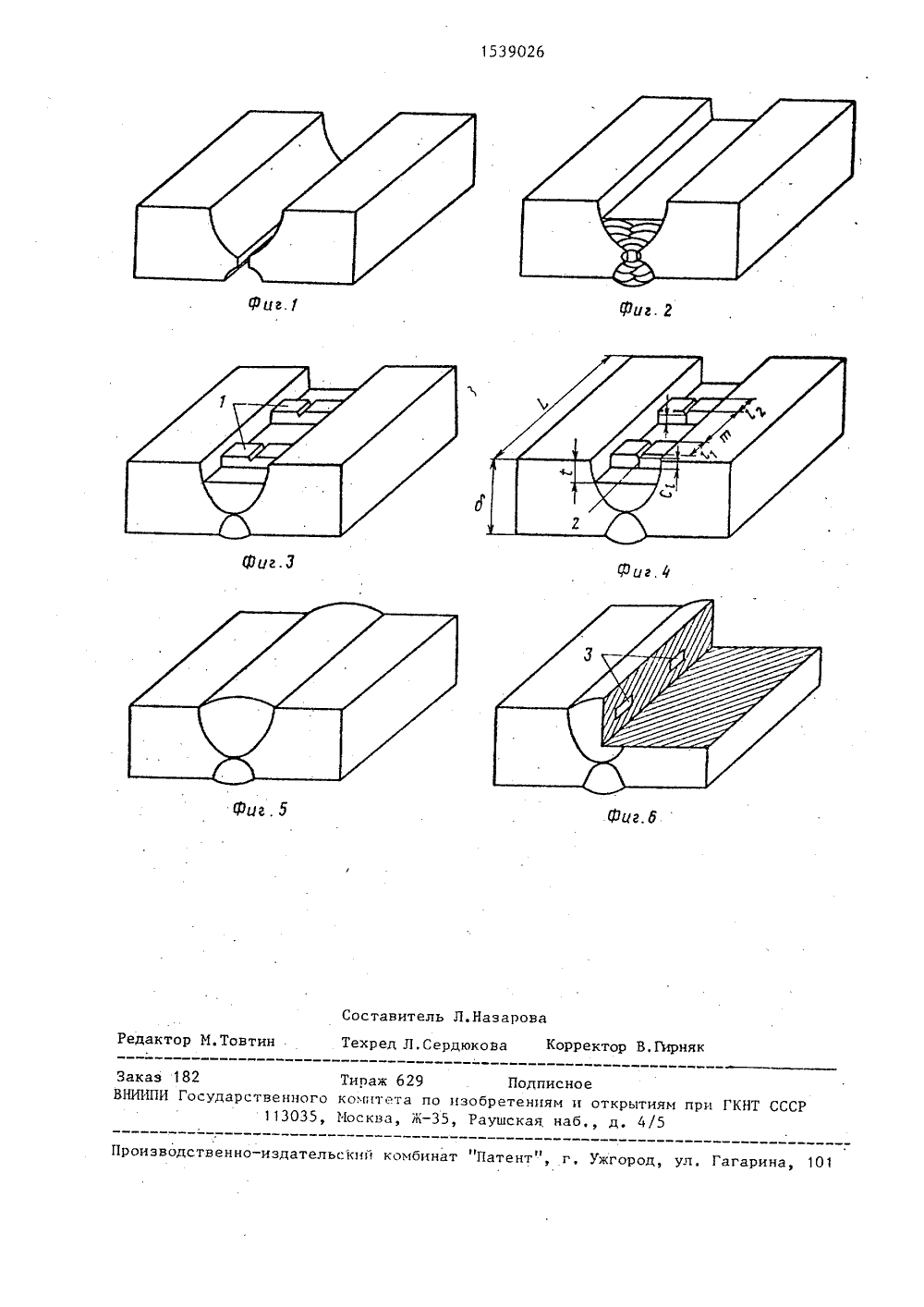

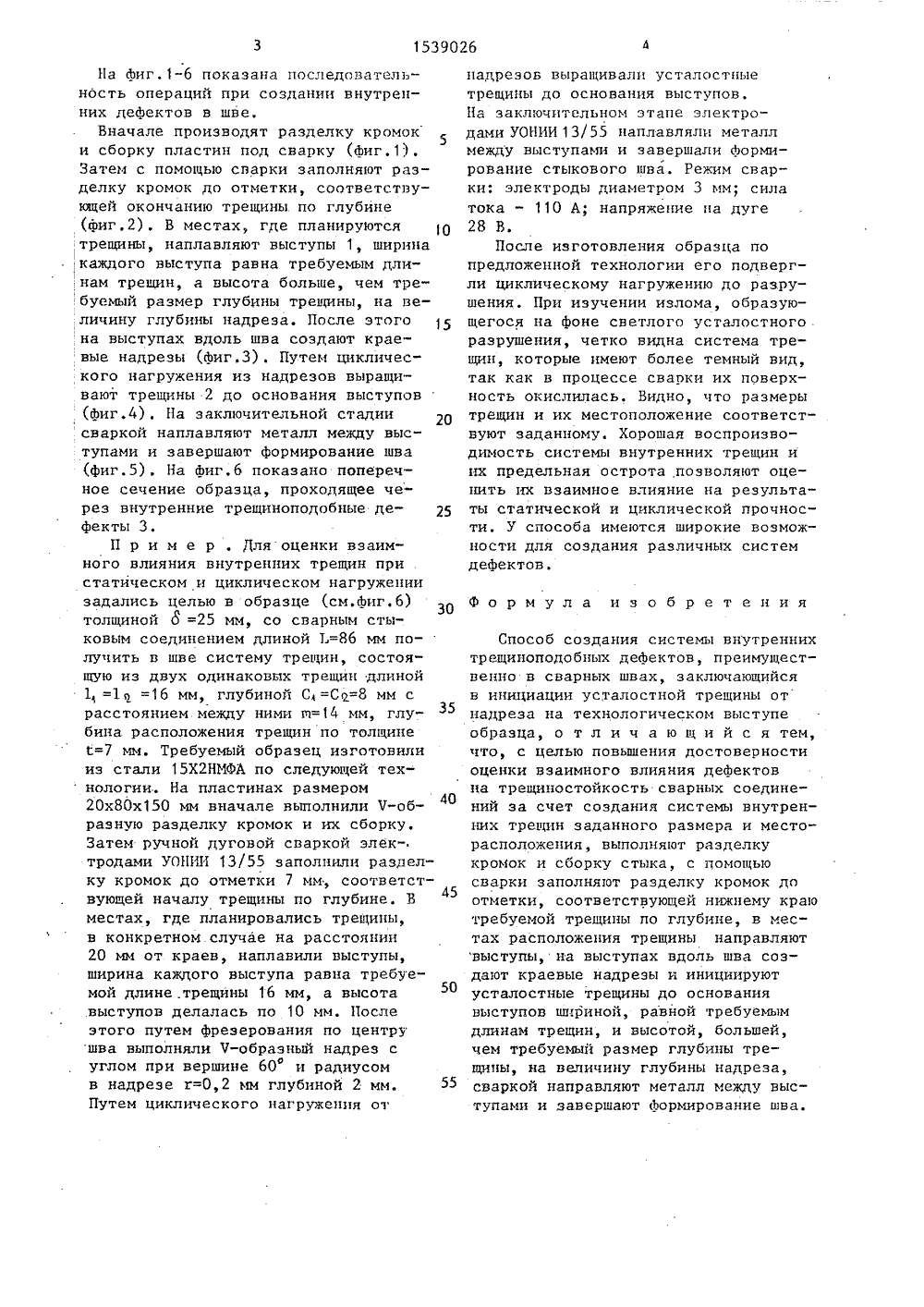

50 На фиг.1-6 показана последовательность операций при создании внутренних дефектов в шве,Вначале производят разделку кромоки сборку пластин под сварку (фиг.1).Затем с помощью сварки заполняют разделку кромок до отметки, соответствующей окончанию трещины по глубине(фиг,2). В местах, где планируютсятрещины, наплавляют выступы 1, ширинакаждого выступа равна требуемым дли,нам трещин, а высота больше, чем требуемый размер глубины трещины, на величину глубины надреза. После этого,на выступах вдоль шва создают краевые надрезы (фиг.З). Путем циклического нагружения из надрезов выращивают трещины 2 до основания выступов(фиг.4), На заключительной стадиисваркой наплавляют металл между выступами и завершают формирование шва(фиг.5). На фиг,6 показано поперечное сечение образца, проходящее через внутренние трещиноподобные дефекты 3.П р и м е р . Для оценки взаимного влияния внутренних трещин пристатическом и циклическом нагружениизадались целью в образце (см.фиг.6)толщиной 8 =25 мм, со сварным стыковым соединением длиной 1.=86 мм получить в шве систему трещин, состоящую из двух одинаковых трещин длиной1 =1 =16 мм, глубиной С =С=8 мм срасстоянием между ними и=14 мм, глубина расположения трещин по толщинес=7 мм. Требуемый образец изготовилииэ стали 15 Х 2 НМФА по следующей технологии. На пластинах размером20 х 80 х 150 мм вначале выполнили 7-об 40разную разделку кромок и их сборку.Затем ручной дуговой сваркой электродами УОНИИ 13/55 заполнили разделку кромок до отметки 7 мм, соответствующей началу трещины по глубине. Вместах, где планировались трещины,в конкретном случае на расстоянии20 мм от краев, наплавили выступы,ширина каждого выступа равна требуемой длине. трещины 16 мм, а высотавыступов делалась по 10 мм. Послеэтого путем фрезерования по центрушва выполняли 7-образный надрез суглом при вершине 60 и радиусомв надрезе г=0,2 мм глубиной 2 мм. 55Путем циклического нагружения от надрезов выращивали усталостные трещины до основания выступов.На заключительном этапе электродами УОНИИ 13/55 наплавляли металл между выступами и завершали формирование стыкового шва. Режим сварки: электроды диаметром 3 мм; сила тока - 110 А; напряжение на дуге 28 В.После изготовления образца по предложенной технологии его подвергли циклическому нагружению до разрушения. При изучении излома, образующегося на фоне светлого усталостного разрушения, четко видна система трещин, которые имеют более темный вид, так как в процессе сварки их поверхность окислилась, Видно, что размеры трещин и их местоположение соответствуют заданному. Хорошая воспроизводимость системы внутренних трещин и их предельная острота позволяют оценить их взаимное влияние на результаты статической и циклической прочности. У способа имеются широкие возможности для создания различных систем дефектов.Формула изобретенияСпособ создания системы внутренних трещиноподобных дефектов, преимущественно в сварных швах, заключающийся в инициации усталостной трещины от надреза на технологическом выступе образца, о т л и ч а ю щ и й с я тем, что, с целью повышения достоверности оценки взаимного влияния дефектов на трещиностойкость сварных соединений за счет создания системы внутренних трещин заданного размера и месторасположения, выполняют разделку кромок и сборку стыка, с помощью сварки заполняют разделку кромок до отметки, соответствующей нижнему краю требуемой трещины по глубине, в местах расположения трещины направляют выступы, на выступах вдоль шва создают краевые надрезы и инициируют усталостные трещины до основания выступов шириной, равной требуемым длинам трещин, и высотой, большей, чем требуемый размер глубины трещины, на величину глубины надреза, сваркой направляют металл между выступами и завершают формирование шва.1539026 оставитель Л.Назарова едактор М.Товтин Техред Л,Сердюкова ректор н оизводственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 1 Заказ 182 НИИПИ Госуд Тираж 629 Подписноественного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
4432010, 30.05.1988
РОСТОВСКИЙ-НА-ДОНУ ИНСТИТУТ СЕЛЬСКОХОЗЯЙСТВЕННОГО МАШИНОСТРОЕНИЯ
ЛУКЬЯНОВ ВИТАЛИЙ ФЕДОРОВИЧ, ЛЮДМИРСКИЙ ЮРИЙ ГЕОРГИЕВИЧ, НАПРАСНИКОВ ВИКТОР ВАСИЛЬЕВИЧ, ВАСИЛЬЧЕНКО ГЕННАДИЙ САМОЙЛОВИЧ, ГОЛОВИН ВАЛЕРИЙ ПЕТРОВИЧ, КОРОБЦОВ АЛЕКСАНДР СЕРГЕЕВИЧ, КАРПУН АНДРЕЙ ВЛАДИМИРОВИЧ, БЕЛЫЙ ВЛАДИМИР ЕВГЕНЬЕВИЧ, ГЕТМАН АЛЕКСАНДР ФЕДОРОВИЧ, ВОН АРТУР СЕРГЕЕВИЧ
МПК / Метки
МПК: B23K 28/00
Метки: внутренних, дефектов, системы, создания, трещиноподобных
Опубликовано: 30.01.1990
Код ссылки
<a href="https://patents.su/3-1539026-sposob-sozdaniya-sistemy-vnutrennikh-treshhinopodobnykh-defektov.html" target="_blank" rel="follow" title="База патентов СССР">Способ создания системы внутренних трещиноподобных дефектов</a>
