Способ получения битума

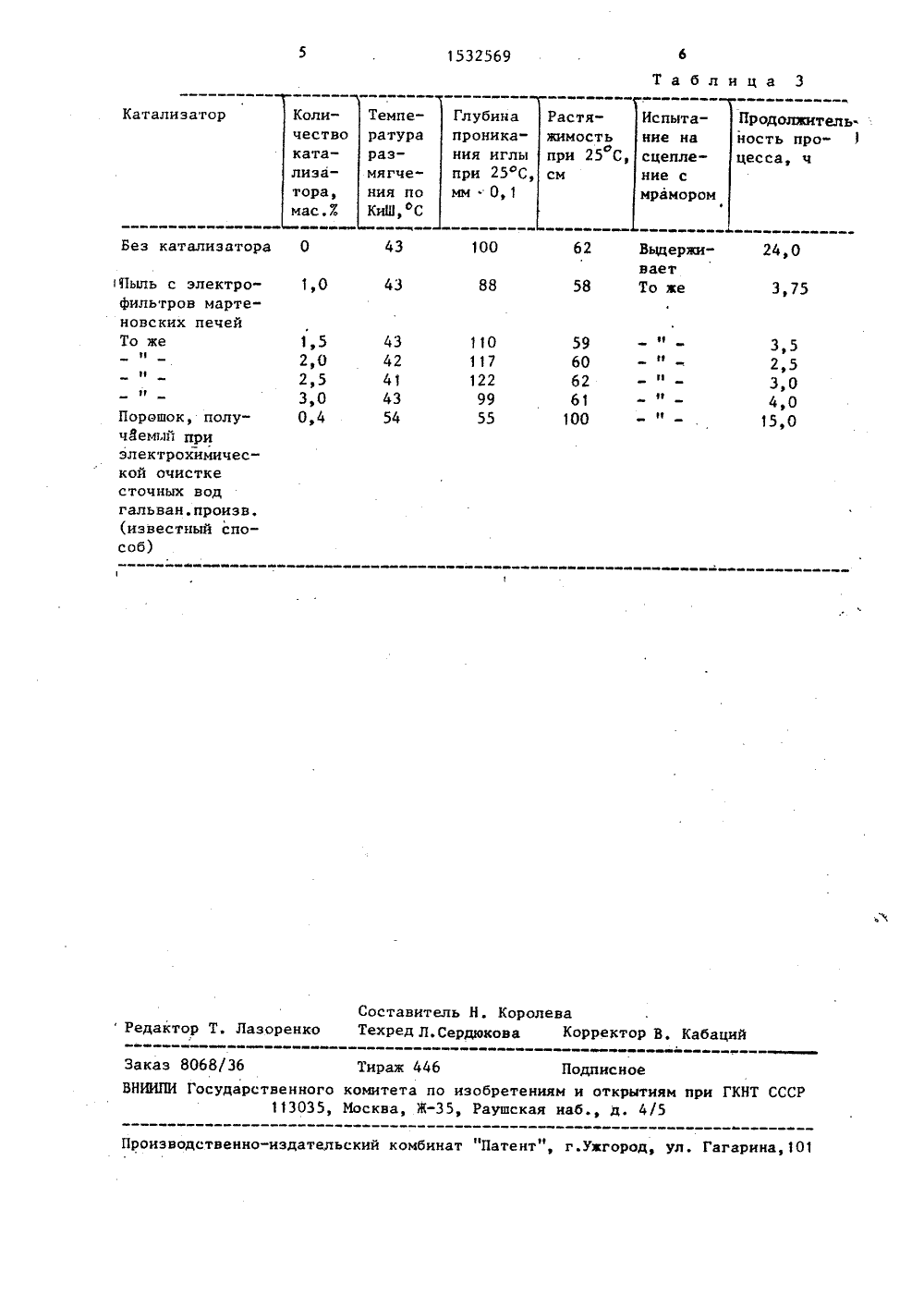

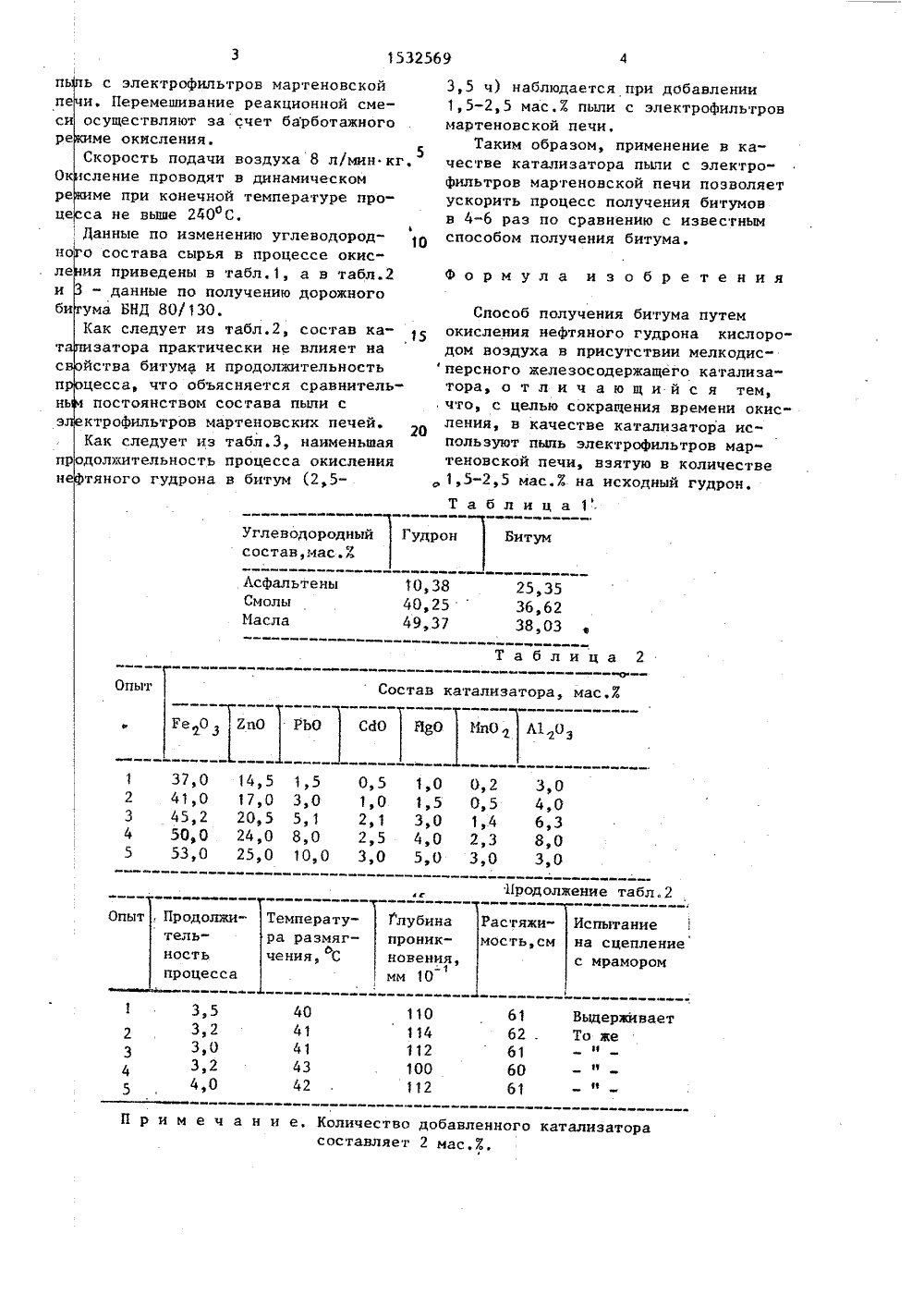

,.ЯО 10 С 3/04 РЕТЕНИ ПИСАН ТОРСНОМУ СВИДЕТЕПЬС 1/23-08789. Бюл относится к произ- может быть исепереработке,.- сокращение време ведут окислением кислородом воздумелкодисперсной пыли с электрофиль печи, взятой в коот массы гудрона. ляют ускорить протумов в 4-6 раэ 9 48хнический инсти й поли Трусов,ин е алныня, С.Р ва и ),А. Б д 7 (088.8) кое свидетельсткл, С 10 С 3/04, е свидетельство кл. С 10 С 3/04Б ПОЛУЧЕНИЯ БИТ о СССР1976.СССР1984.УМА Изобретение относится к способполучения окисленных битумов и может быть использовано в нефтеперебатывающей промышленности.Целью изобретения является сокращение времени окисления гудронабитум.Используемый порошок жехацего катализатора является отходом мартеновского производства. Пс электрофильтров образуется привыплавке стали в мартеновских пеСостав пыли с электрофильтровсоставляет в среднем, мас,Х:РеОЗ 48, ЛпО. 23, РЬО 8, СаО 2,МсО 4, МпО 2, А 10 з 8, остальнопримеси 810, Сг О з, СцО и СцО,Р 0 , ЗпО.Рентгенофазовый анализ (ДРОНсвидетельствует о том, что основнкристаллической фазой является мнетит и в небольших количествахгематит, а также РВО, МяО, БпО,ЕпО, СиО, МпО, Ы А 10 з,лектроф в У Пористость пыли с э ильтросоставляет 42 мас.%.ра- Гранулометрический состав пылиопределен путем седиментационногоанализа и составляет, мас.%:в 12,4 мкм - 90, 7,4 мкм - 6, остальное 5,1 мкм.П р и м е р. В металличестор емкостью 2 л, снабженныйыль сором, электронагревателем изагружают при 80 С 0,75 кгчах. го гудрона,Нефтяной гудрон имеет следующиепоказатели: температура размягченияпо К и Ы 20,5 С, пенетрация - болеее 360, массовое соотношение С:Н:Ч =- 79,89 : 12,37 : 3,40, содержаниесеры 5,6 мас.%, плотность 0,9 г/смэ2) Углеводородный состав гудрона,ой мас.%: асфальтены 10,38, смолы 40,25аг- масла 49,37.Одновременно в специальное отверСаО,стие в крышке реактора загружают вколичестве 1,5-2,5 мас,% на гудрон лезосодеркии реаккомпрес-.реле,нефтяноГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР(54) СПОСО 2 (57) Изобретение водству битумов и пользовано в нефт Цель изобретения ни процесса. Его нефтяного гудрона ха в присутствии железосодержащей ров мартеновской личестве 1,5-2,57 Эти условия позво цесс получения би 3 табл,1532569 пь си ре Ок ре це но иби та п нь э Гудрон Углеводородныйсостав,мас.Х ЛсфальтеныСмолыМасла 10,38 40,25 49,37 25,35 36,62 38,03 Таблица 2 Опыт Состав катализатора, мас,7. ЕпОРЬО СИО И 80 МпО Л 1 Оз Ре Оз 1,0 02 3,0 1,5 0,5 4,0 З,О 1,4 6,3 4,0 2,3 8,0 5,0 З,О З,О Ю11 родолжение табл. 2 Глубина проникновения, мм 10 Опыт, ПродолжигельТемпература размягчения, С ностьпроцесса 3,5 3,2 3,0 3,2 110 114 112 100 112 6162 .616061 ВыдерживаеТо же111в1 42 а н и е. Количество добавленного катализато составляет 2 мас.7.,ь с электрофильтров мартеновскойи, Перемешивание реакционной смеосуществляют за счет барботажногоме окисления,Скорость подачи воздуха 8 л/мин кг,сление проводят в динамическомме при конечной температуре проса не выше 240 ОС,Данные по изменению углеводородо состава сырья в процессе окисия приведены в табл,1, а в табл.2" данные по получению дорожногоума ЬНД 80/ 130.Как следует из табл,2, состав казатора практически не влияет найства битума и продолжительностьцесса, что объясняется сравнительпостоянством состава пыли сктрофильтров мартеновских печей.Как следует из табл.З, наименьшаядолжительность процесса окислениятяного гудрона в битум (251 37,0 0,5 2 41,0 1,0 3 45,2 2,14 5 О,О 2,5 5 53,0 3,0 3,5 ч) наблюдается при добавлении1,5-2,5 мас,7 пыли с электрофильтровмартеновской печи,Таким образом, применение в качестве катализатора пыли с электрофильтров мартеновской печи позволяетускорить процесс получения битумовв 4-6 раз по сравнению с известнымспособом получения битума,Формула изобретения Способ получения битума путем окисления нефтяного гудрона кислоро" дом воздуха в присутствии мелкодис" персного железосодержащего катализа" тора, о т л и ч а ю щ и й с я тем, что, с целью сокращения времени окисления, в качестве катализатора используют пыль электрофильтров мартеновской печи, взятую в количестве1,5-2,5 мас.Е на исходный гудрон. Таблица 1. Растяжи- Испытаниемость,см на сцеплениес мрамором1532569 Таблица 3 Глубин проник Катализатор емпе- атура алив ата- иэаз е ра, СеХ я 62 Выдерживает 58 То же 2 з катализатора ектро рт еВ ю 6 10орвшо Йемый о имичеке электрох кой очис точных альван одроизв(известсоб) и споСоставитель Н. КоролеваЛазоренко Техред Л,Сердюкова Корректор В. КабацийРедактор сное 8068 36 ираж 446 акНИИПИ одп тиям при ГКНТ СС обретениям иРаушская наб ударственного 113035, митета по сква, Жроизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,1 Пыль сфильтроновских,5 ,0 ,4 43 42 41 ния иглыпри 25 фС,мм 0,1 110 117 122 99 55 Растяжимостьпри 25 С,см Испытание насцепление смрамором Продолжительность про-цесса, ч
