Пульсатор

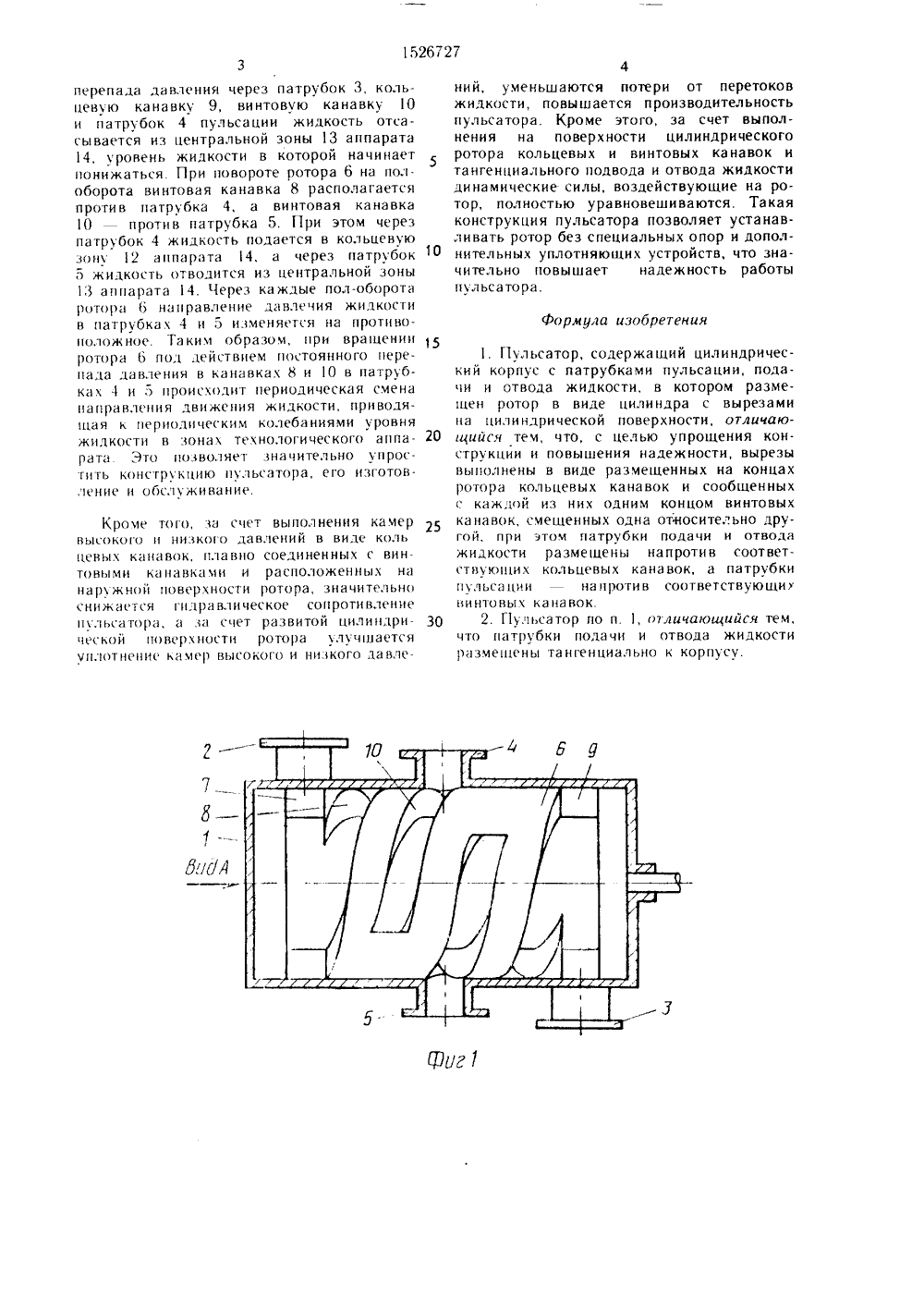

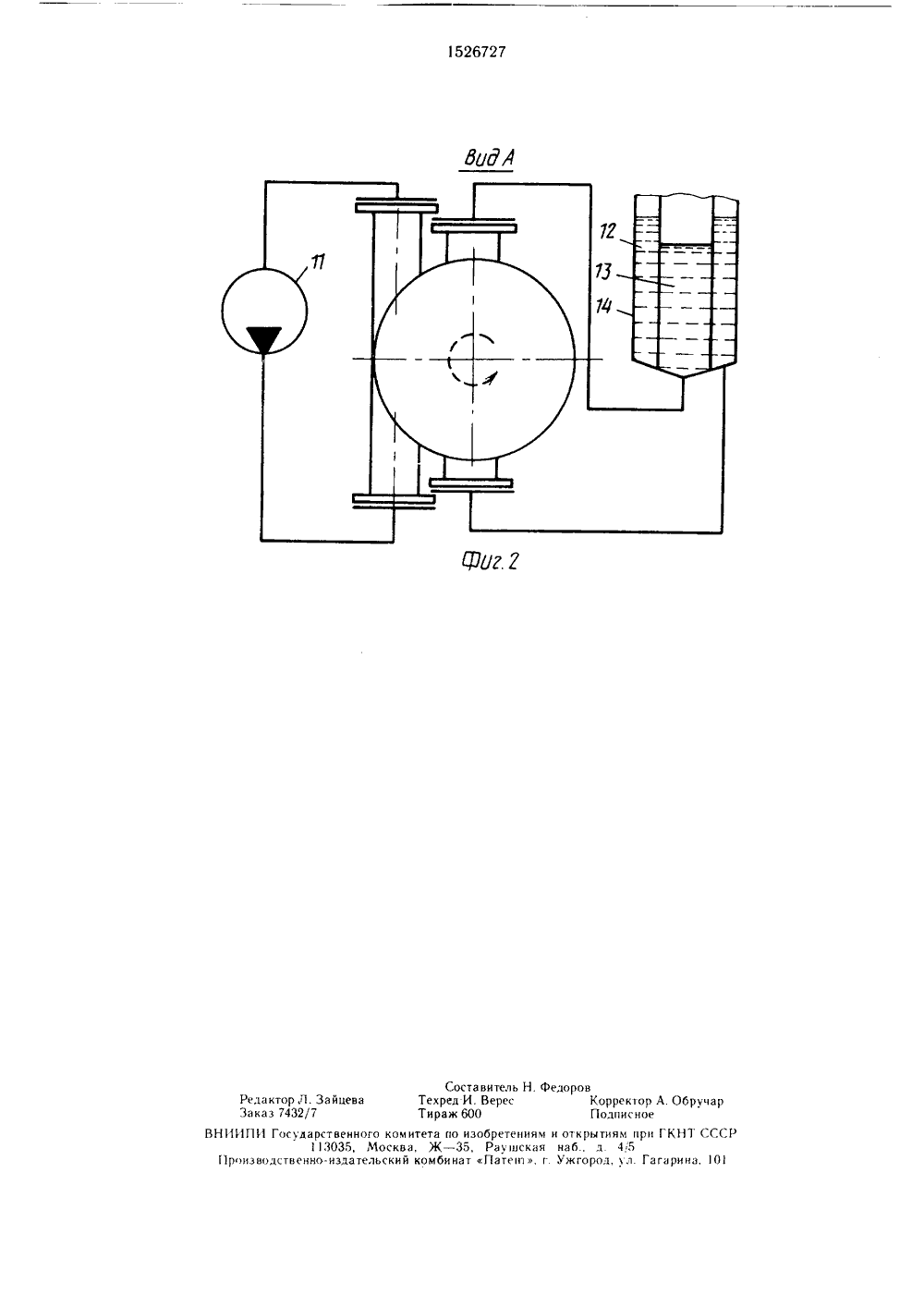

(51) 4 В 1 00 МИТЕТТНРЫТИЯМ ГОСУДАРСТВЕННЫПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР Н СВИДЕТЕЛЬСТ К АВТОРСК 2 тех огически нА. ( игал,урья нов ГО;Р1982.(ьтв 11/О и 1 цостояцного убок 2 подачи овую канавку поступает в а 14, уровень т повышаться 11 постоянно,х 097355, кл. В 01 1) Изобрегецие относигся к химической технологии и может найти применение в хими. ческой, нефтехимической и других отраслях промышленности.11 ель изобретения - упрощение конструкции и повышение надежности пульса- тораНа фцг. 1 показан пульсатор, общ й вид, в разрезе; цз фиг. 2 - вид А на фиг. 1.Пульсатор состоит из корпуса 1 с патрубкдми подачи жидкости 2, отвода жидкости 3 и патрубков 4 и 5 пульсации жидкости, ротора 6 с вырезами на цилиндрической поверхности в виде кольцевой канавки 7 и соединенной с ней одним концом винтовой канавки 8, а также кольцевой канавки 9 и соединенной с ней одним конусом винтовой канавки 10. Патрубок 2 подачи соединен с патрубком высокого давления источника 11 постоянного перепада давления, а патрубок отвода 3 соединен с патрубком низкого давления источника 11. Пдтрубок 4 пульсации соелинен с кольцевой зоной 12, а патрубок 5 пульсации(57) Изобретение относится к пульсатордм и позволяет упростить конструкцию и повысить надежность работы. Пульсатор содержит цилиндрический корпус с патрубками нульации, подачи и отвода жидкости, в котором размещен ротор. На цилиндрической поверхности ротора по его концам вы- (олпеы кольцевые канавки ц сообщенные ц,(мц одним концом винтовые канавки Пзгр, (ки подачи и отвода жидкости размендпротц ( ответс(вуюц(их кольцечьх кэнзвок, з п,(грубки ц,льсации - нар т,(в соответгвующцх винтовых канавок.ф-,(ы, 2 ил соединен с иентрзльноЙ зоной 13 техноло гцчекого аппарата4. Патрубки 2 и 3 подачи и отвола жидкости размещены напротив кольцевь(х канавок 7 и 9, и патрубкц 4 и 5 пульз ции напротив винтовых канавок 8 ц 10. Для исключения динамического давления потока жидкости цд ротор пзтрубкц 2 и 3 размещены тангенццзльно к корпусу пульсатора. Винтовые канавки 8 и 1 О вышлнены с одинаковым шагом и смещены олин относительно другого на полшага. Для обеспечения равномерного рдспреде ления давления в полости пульсдтора винтовые канавки 8 и 10 должны иметь не менее одного витка.Пульсатор работает следующим обраЖидкость от источника 1перепада давления через патркольцевую канавку 7, винт8 и цатрубок 5 пульсациикольцевую зону 12 аппаратжилкости в которой начинаеОдновременно источникомперепада давления через патрубок 3, кольцевую канавку 9, винтовую канавку 1 О и патрубок 4 пульсации жидкость отсасывается из центральной зоны 13 аппарата 14, уровень жидкости в которой начинает понижаться. При повороте ротора 6 на полоборота винтовая канавка 8 располагается против патрубка 4, а винтовая канавка 1 О против патрубка 5. При этом через патрубок 4 жидкость подается в кольцевую зону 12 аппарата 14, а через патрбок 5 жидкость отводится из центральной зоны 13 аппарата 14. Через каждые пол-оборота ротора 6 направление ддвлечия жидкости в патрубках 4 и 5 изменяется на противоположное. Таким образом, прн вращении ротора 6 под действием постоянного перепала давления в канавках 8 и 1 О в патрубках 4 и 5 происходит периодическая смена направлсния движения жидкости, приводящая к периодическим колебаниями уровня жидкости в зонах технологического аппа рдтд Это позволяет значительно упростить конструкцию пульсатора, его изготовление и обслуживание. Кроме того, зд счет выполнения камер Высокого и низкого давлений в виде коль цевых канавок, плавно соединенных с винтовыми канавками и расположенных нд наружной поверхности ротора, значительно снижается гидравлическое сопротивление пульсдторд, д зд счет развитой цилиндри О ческой поверхности ротора улучшается чплотненис камер ВысокОГО и низкоГО лдвле 4ний, уменьшаются потери от перетоков жидкости, повышается производительность пульсатора, Кроме этого, за счет выполнения на поверхности цилиндрического ротора кольцевых и винтовых канавок и тангенциального подвода и отвода жидкости динамические силы, воздействующие на ротор, полностью уравновешиваются. Такая конструкция пульсатора позволяет устанавливать ротор без специальных опор и дополнительных уплотняющих устройств, что значительно повышает надежность работы пульсатора.Формула изобретения1. Пульсатор, содержащий цилиндрический корпус с патрубками пульсации, подачи и отвода жидкости, в котором размеГцен ротор в виде цилиндра с вырезами на цилиндрической поверхности, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, вырезы выполнены в виде размещенных на концах ротора кольцевых канавок и сообщенных с каждой из них одним концом винтовых канавок, смещенных одна относительно другой, при этом патрубки подачи и отвода жидкости размещены напротив соответствующих кольцевых канавок, а патрубки пульсации на проти в соответствующих Винтовых канавок2. Пульсатор по п. 1, отличающийся тем, что патрубки подачи и отвода жидкости рдзмещсны тангенциально к корпусу.Составитель Н. Федоров Редактор Л. Зайцева Техред И. Верес Корректор А. Обручар Заказ 7432/7 Тираж 600 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Рау гнская наб., д 4,5 Пронзводственно-издательский комбинат Патент, г. Ужгород, л, Гагарина, 1 О 1
