Амортизированная платформа

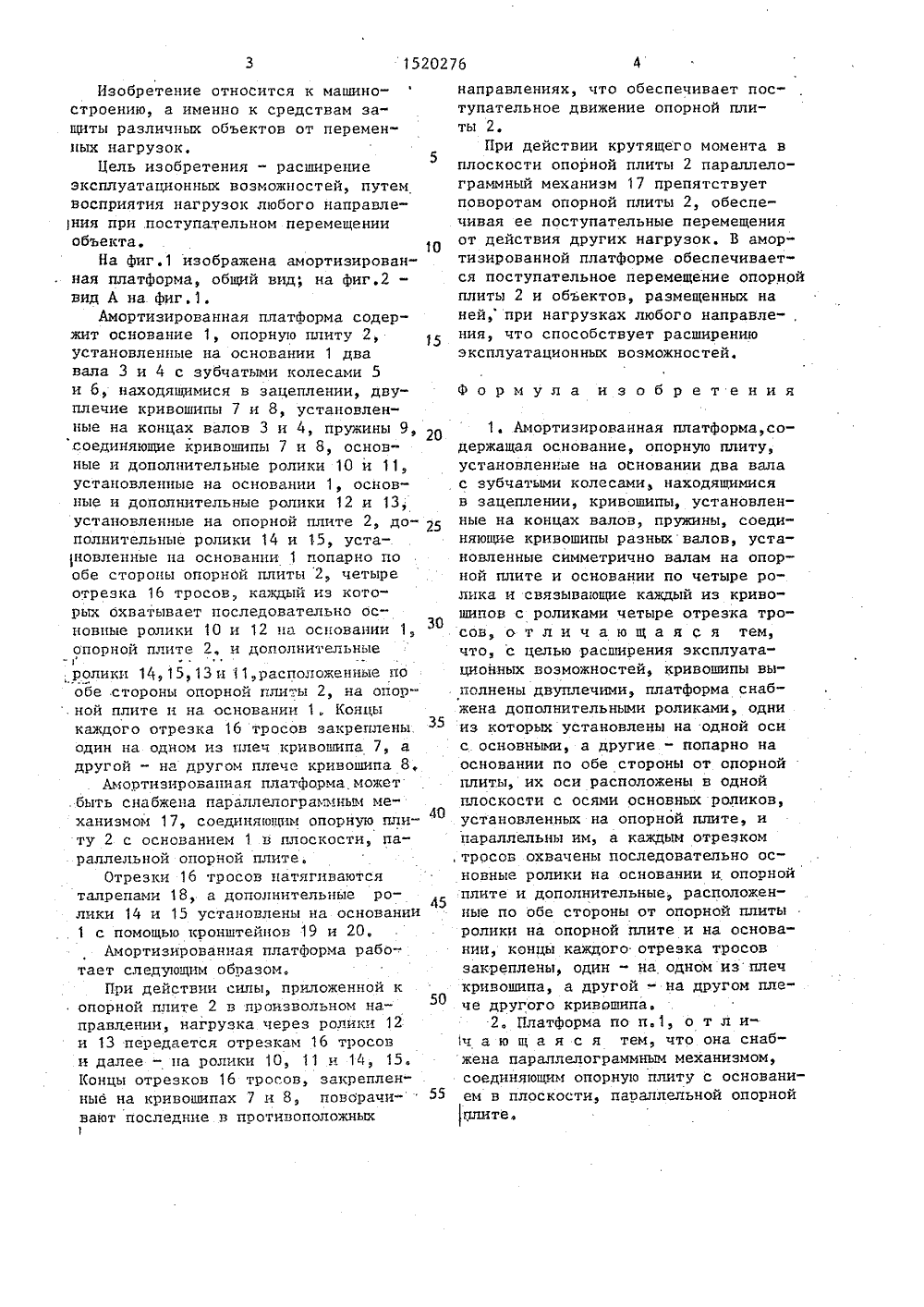

(5 цР 16 Р 15/08 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ьл Федоро тво СССР 8 у 197 ба о СССР 8, 1930.(542 АМОРТИЗ (57) Изобрете ностроению, а щиты различнь ных нагрузок. ляется расшир возможностей, сует восприят ИРОВАННАЯ ПЛАТФОРМА ние относится к машиименно к средствам заж объектов от переменЦелью изобретения явение эксплуатационных что достигается за ия нагрузок любого на 3 щй ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМОРИ ГКНТ СССР(56) Авторское свидетельУ 654814, кл. Р 16 Р 15/Авторское свидетельстУ 953294, кл. Р 16 Р 15/ правления при поступательном перемещении объекта. При действии силы произвольного направления; приложенной к опорной плите 2, нагрузка через ролики 12, 13 передается отрезкам 16 тросов и далее на ролики 10, 11 и 14, 15. Концы отрезков 16 тросов, закрепленные на кривошипах 7, 8, поворачивают последние в противоположных направлениях, что обеспечивает поступательное движение , опорной плиты 2. При действии крутящего момента в плоскости опорной плиты 2 параллелограммный механизм препятствует поворотам опорной плиты 2, обеспечивая ее поступательное перемещение от действия других нагрузок. 1 з.п.ф-лы, 2 ил.Изобретение относится к машиностроению, а именно к средствам за"щиты различных объектов от переменных нагрузок,Цель изобретения - расширениеэксплуатационных возможностей, путемвосприятия нагрузок любого направления при .поступательном перемещенииобъекта.На фиг.1 изображена амортизированная платформа, общий вид; на фиг.2 вид А на фиг.1.Амортизированная платформа содержит основание 1, опорную плиту 2,установленные на основании 1 двавала 3 и 4 с зубчатыми колесами 5и б, находящимися в зацеплении, двуплечие кривошипы 7 и 8, установленные на концах валов 3 и 4, пружины 9,соединяющие кривошипы 7 и 8, основные и дополнительные ролики 10 и 11,установленные на основании 1, основные и дополнительные ролики 12 и 13,установленные на опорной плите 2, дополнительные ролики 14 и 15, уста 1 новленные на основании 1 попарно пообе стороны опорной плиты 2, четыреотрезка 16 тросов, каждый иэ которых охватывает последовательно основные ролики 10 и 12 на основании 1,опорной плите 2, и дополнительныеи. ной плите и на основании 1. Концыкаждого отрезка 16 тросов закрепленыодин на одном из плеч кривошипа 7, адругой " на другом ппече кривошипа 8,Амортизированная платформа может.быть снабжена параллелограммным механизмом 17, соединяницим опорную плиту 2 с основанием 1 в плоскости, параллельной опорной плите.Отрезки 16 тросов натягиваютсяталрепами 18, а дополнительные ролики 14 и 15 установлены на основаниис помощью кронштейнов 19 и 20.Амортиэированная платформа рабо"тает следующим образом,При действии силы, приложенной копорной плите 2 в произвольном направлении, нагрузка через ролики 12и 13 передается отрезкам 16 тросови далее - на ролики 10, 11 и 14, 15.Концы отрезков 16 тросов, закреплен"ные на кривошипах 7 и 8, поворачивают последние в противоположныхгнаправлениях, что обеспечивает поступательное движение опорной плиты 2.При действии крутящего момента в плоскости опорной плиты 2 параллелограммный механизм 17 препятствует поворотам опорной плиты 2, обеспечивая ее поступательные перемещения от действия других нагрузок, В амортиэированной платформе обеспечивается поступательное перемещение опорной плиты 2 и объектов, размещенных на ней, при нагрузках любого направле-, ния, что способствует расширению эксплуатационных возможностей. 5 го 15 Формула изобретения 1. Амортиэированная платформа,содержащая основание, опорную плиту, установленные на основании два вала с зубчатыми колесами, находящимися в зацеплении, кривошипы, установленные на концах валов, пружины, соединяющие кривошипы разных валов, установленные симметрично валам на опорной плите и основании по четыре ролика и связывающие каждый из криво- шипов с роликами четыре отрезка тросов, о т л и ч а ю щ а я с я тем, что, с целью расширения эксплуатационных воэможностей, кривошипы выполнены двуплечими, платформа снабжена дополнительными роликами, одни из которых установлены на одной оси с основными, а другие - попарно на основании по обе стороны от опорной плиты, их оси расположены в одной плоскости с осями основных роликов, установленных на опорной плите, и параллельны им, а каждым отрезком, тросов охвачены последовательно основные ролики на основании и опорной плите и дополнительные, расположенные по обе стороны от опорной плиты ролики на опорной плите и на основании, концы каждого отрезка тросов закреплены, один - на одном из плеч кривошипа, а другой - на другом плече другого кривашипа.2. Платформа по п.1, о т л ич а ю щ а я с я тем, что она снабжена параллелограммным механизмом, соединяющчм опорную плиту с основани ем в плоскости, параллельной опорнойплитеРедактор Н. Яц Самборска аказНИИПИ роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 1520276 8 иРА оставитель А. Андреевехред Л. Олийнык Корр е 39 Г 38 Тираж 721 Подпи Государственного комитета по изобретени113035, Москва, Ж, Раушская ое и открытиям при ГКНТ СССР б., д. 4/5
