Установка для испытания образцов при циклическом нагружении
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1516856
Автор: Лодус
Текст

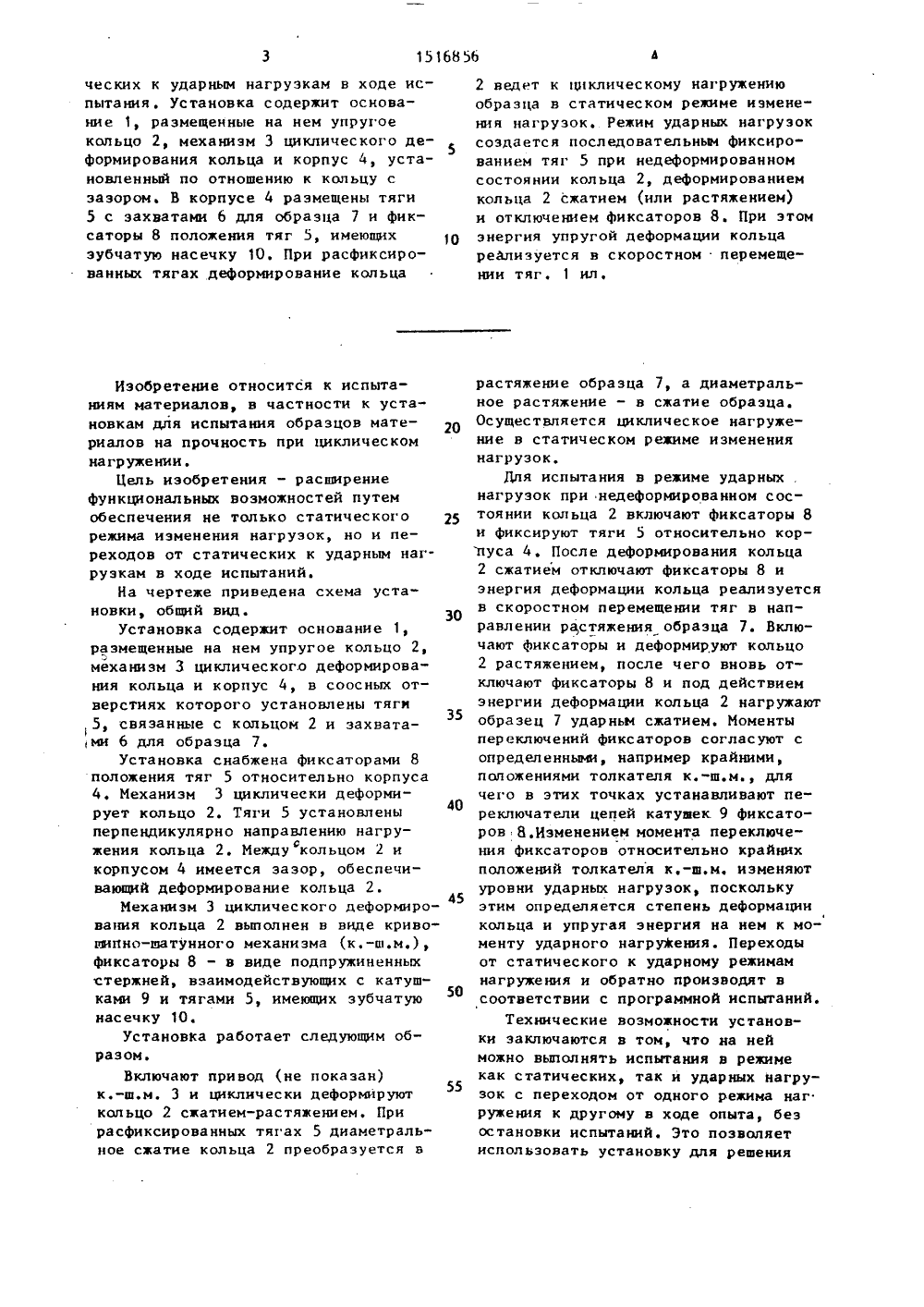

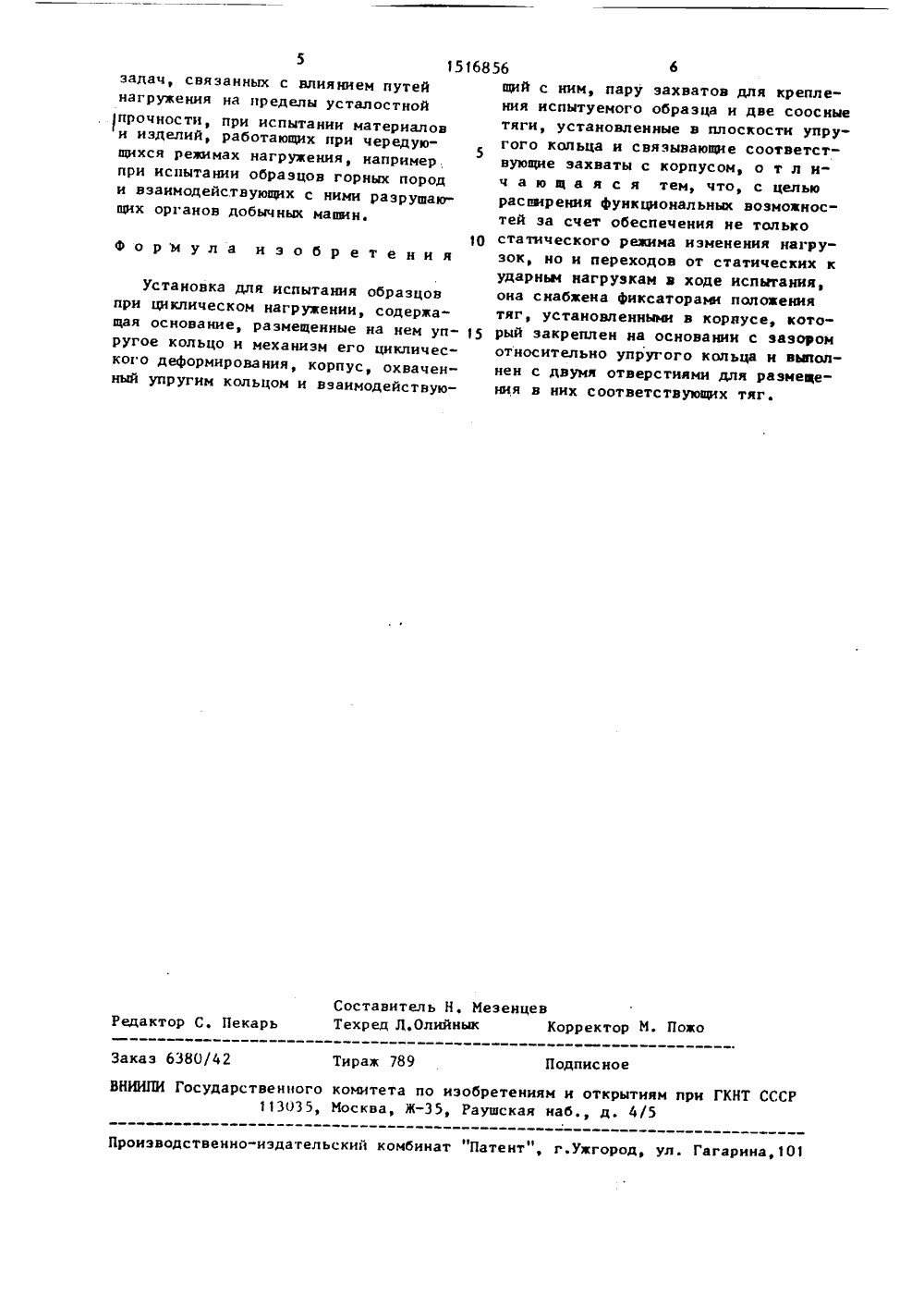

(50 4 С 01 М 3/32 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЮЕНИЯМ И ОТКРЫТИЯМПРИ %НТ СССР(71) Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела(56) Авторское свидетельство СССРУ 1224664, кл. С О 1 В 3/32, 1984. 2(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ ПРИ ЦИКЛИЧЕСКОМ НАГРУЖЕНИИ (57) Изобретение относится к испытаниям материалов, в частности к установкам для испытания образцов при циклическом нагрумении, Цель иэобретения - расширение функциональных воэможностей за счет обеспечения не только статического режима изменения нагрузок, но и переходов от стати15168 56 ческих к ударным нагрузкам в ходе испытания, Установка содержит основание 1, размещенные на нем упругоекольцо 2, механизм 3 циклического деформирования кольца и корпус 4, установленный по отношению к кольцу сзазором. В корпусе 4 размещены тяги5 с захватами 6 для образца 7 и фиксаторы 8 положения тяг 5, имеющихзубчатую насечку 10. При расфиксированных тягах деформирование кольца Изобретение относится к испытаниям материалов, в частности к установкам для испытания образцов материалов на прочность при циклическом нагружении.Цель изобретения - расширение функциональных возможностей путем обеспечения не только статического 25 режима изменения нагрузок, но и переходов от статических к ударным нагрузкам в ходе испытаний.На чертеже приведена схема установкиобщнй вид. 30Установка содержит основание 1, размещенные на нем упругое кольцо 2, механизм 3 циклического деформирования кольца и корпус 4, в соосных отверстиях которого установлены тяги 5, связанные с кольцом 2 и захвата,ми 6 для образца 7.Установка снабжена фиксаторами 8 положения тяг 5 относительно корпуса 4. Механизм 3 циклически деформирует кольцо 2. Тяги 5 установлены перпендикулярно направлению нагружения кольца 2. Между кольцом 2 иокорпусом 4 имеется зазор, обеспечивающий деформирование кольца 2.45Механизм 3 циклического деформирования кольца 2 выполнен в виде кривошипно-шатунного механизма (к,-ш.м.), фиксаторы 8 - в виде подпружиненных стержней, взаимодействующих с катушками 9 и тягами 5, имеющих зубчатую насечку 10.Установка работает следующим образом.Включают привод (не показан) к.-ш,м, 3 и циклически деформируют55 кольцо 2 сжатием-растяжением. При расфиксированных тягах 5 диаметральное сжатие кольца 2 преобразуется в 2 ведет к циклическому нагружениюобразца в статическом режиме изменения нагрузок. Режим ударных нагрузоксоздается последовательным фиксированием тяг 5 при недеформированномсостоянии кольца 2, деформированиемкольца 2 сжатием (или растяжением)и отключением фиксаторов 8. При этомэнергия упругой деформации кольцареализуется в скоростном перемещении тяг. 1 ил . растяжение образца 7, а диаметральное растяжение - в сжатие образца. Осуществляется циклическое нагружение в статическом режиме изменения нагрузок.Для испытания в режиме ударных . нагрузок при недеформированном состоянии кольца 2 включают фиксаторы 8 и фиксируют тяги 5 относительно корпуса 4. После деформирования кольца 2 сжатием отключают фиксаторы 8 и энергия деформации кольца реализуется в скоростном перемещении тяг в направлении растяжения образца 7. Включают Фиксаторы и деформируют кольцо 2 растяжением, после чего вновь отключают фиксаторы 8 и под действием энергии деформации кольца 2 нагружают образец 7 ударньм сжатием. Моменты переключений фиксаторов согласуют с определенными, например крайними, положениями толкателя к,-ш,м., для чего в этих точках устанавливают переключатели цепей катушек 9 фиксаторов Я.Изменением момента переключения фиксаторов относительно крайних положений толкателя к.-ш.м. изменяют уровни ударных нагрузок, поскольку этим определяется степень деформации кольца и упругая энергия на нем к мо" менту ударного нагружения. Переходы от статического к ударному режимам нагружения и обратно производят в соответствии с программной испытаний.Технические возможности установки заключаются в том, что на ней можно выполнять испытания в режиме как статических, так и ударных нагрузок с переходом от одного режима наг Ружения к другому в ходе опыта, без остановки испытаний. Это позволяет использовать установку для решенияформула изобретения Установка для испытания образцов при циклическом нагруаении, содержащая основание, размещенные на нем упругое кольцо и механизм его циклического деформирования, корпус, охвачен" ный упругим кольцом и взаимодействуюСоставитель Н. МезенцевТехред Л,Олийнык Корректор М. Поко Редактор С. Пекарь Заказ 6380/42 Тирах 789 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-иэдательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 5 15 задач, связанных с влиянием путей нагруаения на пределы усталостной прочности, при испытании материалов и изделий, работающих при чередующихся реаимах нагрукения, например, при испытании образцов горных пород и взаимодействующих с ними разрушающих органов добычных машин. 16856 6щий с ним, пару захватов для крепления испытуемого образца и две соосныетяги, установленные в плоскости упругого кольца и связывающие соответствующие захваты с корпусом, о т л нч а ю щ а я с я тем, что, с цельюрасширения функциональных возмоаностей за счет обеспечения не только 10 статического резима изменения нагрузок, но и переходов от статических кударньи нагрузкам в ходе испытания,она снабжена фиксаторами полнениятяг, установленными в корпусе, кото рый закреплен на основании с зазоромотносительно упругого кольца и выполнен с двумя отверстиями для размещения в них соответствующих тяг.
СмотретьЗаявка
4359633, 04.01.1988
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА
ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01N 3/32
Метки: испытания, нагружении, образцов, циклическом
Опубликовано: 23.10.1989
