Рельсовая цепь

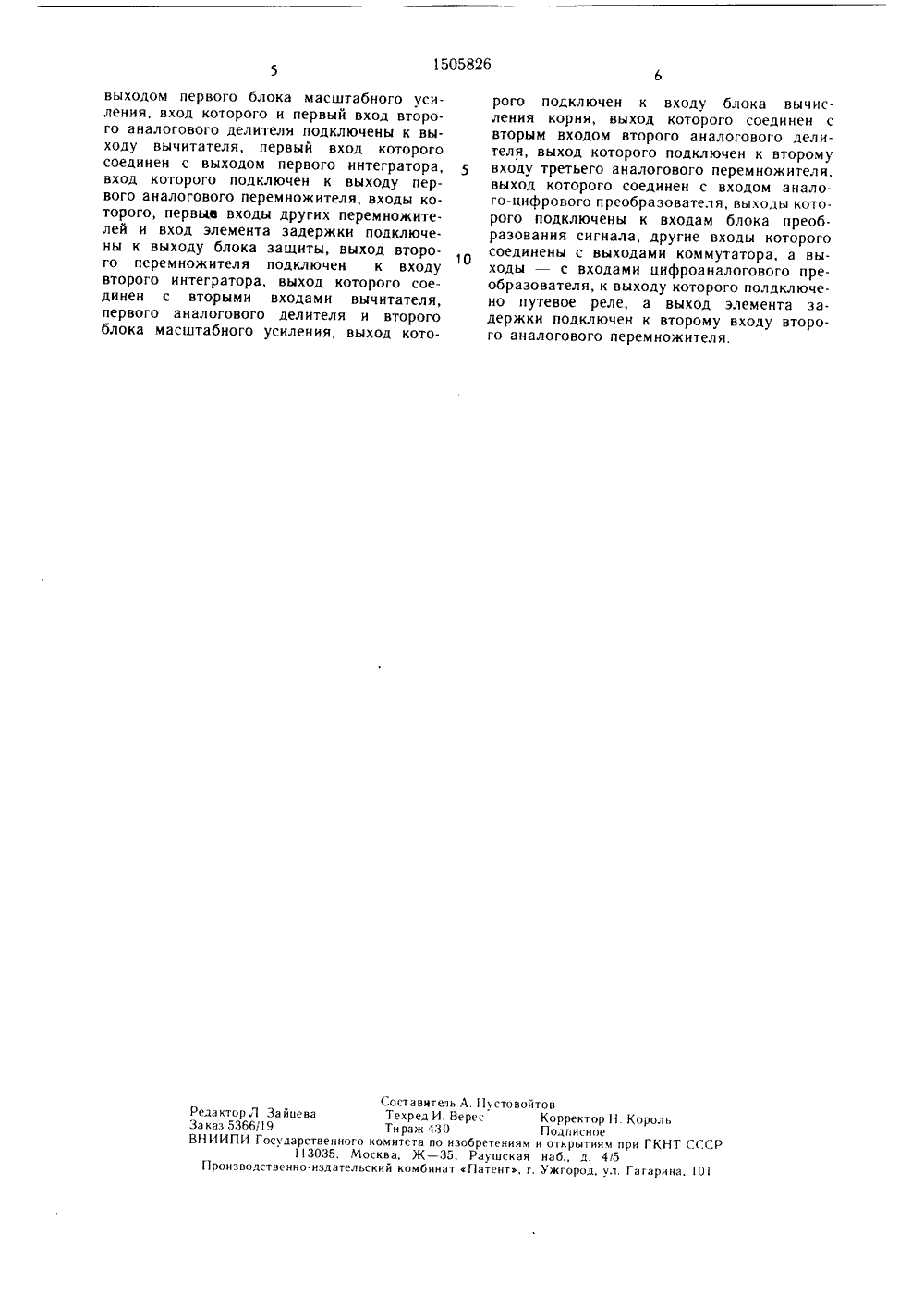

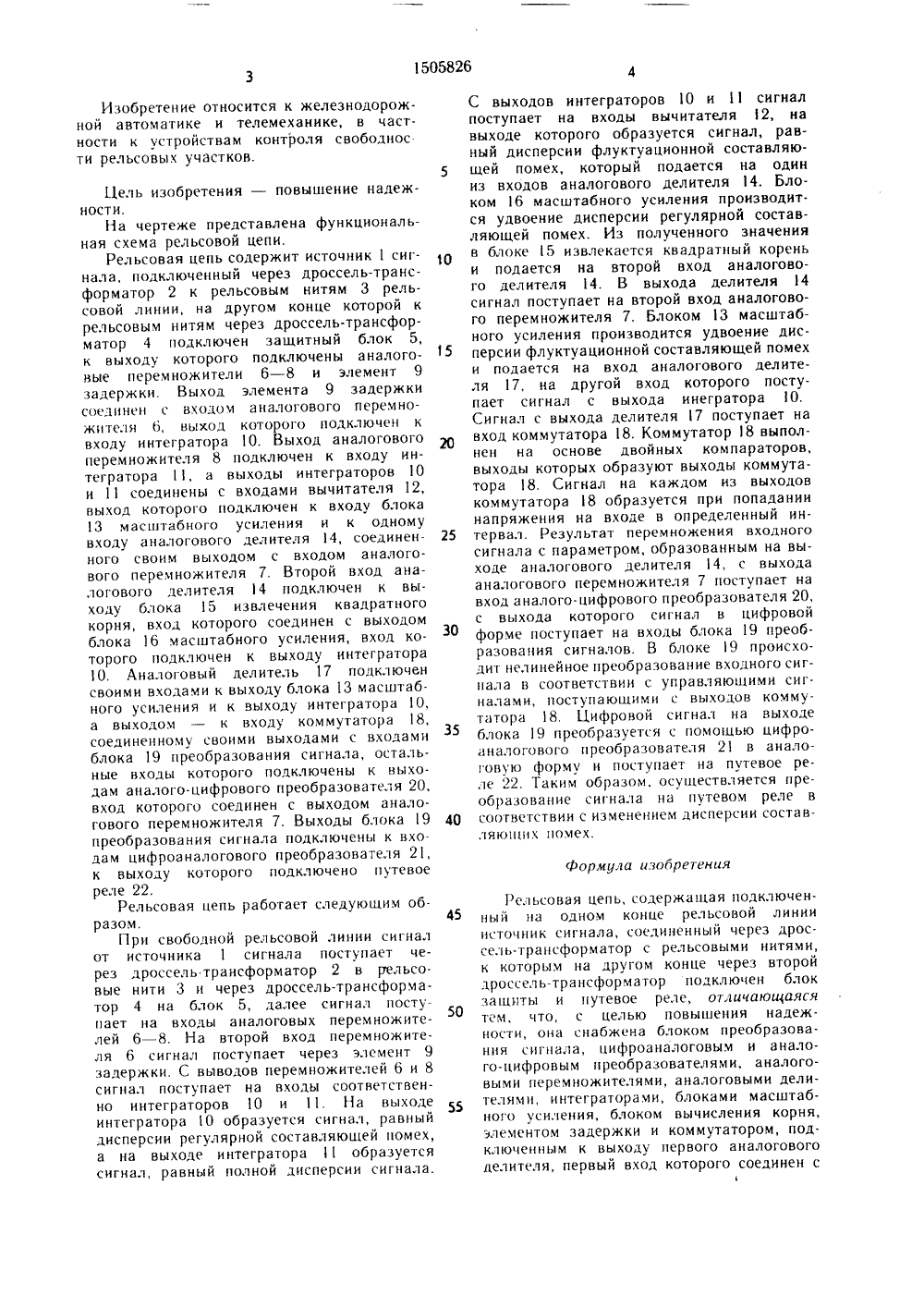

(51) 4 В 61 Е 23 16 ПИСАНИЕ ИЗОБРЕТЕН ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВ 1(71) Московский институт инженеров железнодорожного транспорта(56) Аркатов В. С. и др. Рельсовые цепи магистральных железных дорог. - М.: Транспорт, 1982, с. 75 в 185, рис. 5.4.(57) Изобретение относится к железнодорожной автоматике и телемеханике, в частности к устройствам контроля свободности рельсовых участков. Цель изобретения - повышение надежности. Рельсовая цепь содержит источниксигнала, защитный блок 5, к выхолу которого подключены аналоговые перемножители 6, 7, 8 и элемент 9 залержки, интеграторы 10 и 1, соединенныевходами вычитателя 12, соединенного с блоком 13 масштабного усиления, аналоговый делитель 14, соединенный с входом блока 15 извлечения квадратного корня. Аналоговый делитель 17 соединен с выходами блока 13 масштабного усиления и интегратора 10 и с входом коммутатора, выход которо о подключен к блоку9 преобразования сигнала, подключенному к выходу аналого-цифрового преобразователя 20. Выход блока 19 соединен с входом цифроаналогового преобразователя 21, к выхолу которого подключено путевое реле 22. Поступающий из рельсовой линии сигнал преобразуется в сигналы, пропорциональные дисперсии регулярной составляющей помех, полной дисперсии сигнала и флуктуационной составляющей помех. С помощью коммутатора 8 выбирается функция нелинейного преобразования сигнала блоком 19, который после преобразования цифроаналоговым преобразователем 21 поступает на путевое реле 22. 1 ил.формула изобретения 45 50 55 Изобретение относится к железнодорожной автоматике и телемеханике, в частности к устройствам контроля свободнос ти рельсовых участков. Цель изобретения - повышение надежностии.На чертеже представлена функциональная схема рельсовой цепи.Рельсовая цепь содержит источник 1 сигнала, подключенный через дроссель-трансформатор 2 к рельсовым нитям 3 рельсовой линии, на другом конце которой к рельсовым нитям через дроссель-трансформатор 4 подключен защитный блок 5, к выходу которого подключены аналоговые перемножители 6 - 8 и элемент 9 задержки. Выход элемента 9 задержки соединен с входом аналогового перемножителя 6, выход которого подключен к входу интегратора 10. Выход аналогового перемножителя 8 подключен к входу интегратора 11, а выходы интеграторов 10 и 11 соединены с входами вычитателя 12, выход которого подключен к входу блока 13 масштабного усиления и к одному входу аналогового делителя 14, соединенного своим выходом с входом аналогового перемножителя 7. Второй вход аналогового делителя 14 подключен к выходу блока 15 извлечения квадратного корня, вход которого соединен с выходом блока 16 масштабного усиления, вход которого подключен к выходу интегратора 10. Аналоговый делитель 17 подключен своими входами к выходу блока 13 масштабного усиления и к выходу интегратора 1 О, а выходом - к входу коммутатора 18, соединенному своими выходами с входами блока 19 преобразования сигнала, остальные входы которого подключены к выходам аналого-цифрового преобразователя 20, вход которого соединен с выходом аналогового перемножителя 7. Выходы блока 19 преобразования сигнала подключены к входам цифроаналогового преобразователя 21, к выходу которого подключено путевое реле 22,Рельсовая цепь работает следующим образом.При свободной рельсовой линии сигнал от источника 1 сигнала поступает через дроссель-трансформатор 2 в рельсовые нити 3 и через дроссель-трансформатор 4 на блок 5, далее сигнал поступает на входы аналоговых перемножителей 6 - 8. На второй вход перемножителя 6 сигнал поступает через элемент 9 задержки. С выводов перемножителей 6 и 8 сигнал поступает на входы соответственно интеграторов 10 и 11. На выходе интегратора О образуется сигнал, равный дисперсии регулярной составляющей помех, а на выходе интегратора 11 образуется сигнал, равный полной дисперсии сигнала. О 15 20 25 30 35 40 С выходов интеграторов 10 и 11 сигнал поступает на входы вычитателя 2, на выходе которого образуется сигнал, равный дисперсии флуктуационной составляющей помех, который подается на один из входов аналогового делителя 14. Блоком 16 масштабного усиления производится удвоение дисперсии регулярной составляющей помех. Из полученного значения в блоке 15 извлекается квадратный корень и подается на второй вход аналогового делителя 14. В выхода делителя 14 сигнал поступает на второй вход аналогового перемножителя 7. Блоком 13 масштабного усиления производится удвоение дисперсии флуктуационной составляющей помех и подается на вход аналогового делителя 17, на другой вход которого поступает сигнал с выхода инегратора 10, Сигнал с выхода делителя 17 поступает на вход коммутатора 18. Коммутатор 18 выполнен на основе двойных компараторов, выходы которых образуют выходы коммутатора 18. Сигнал на каждом из выходов коммутатора 8 образуется при попадании напряжения на входе в определенный интервал. Результат перемножения входного сигнала с параметром, образованным на выходе аналогового делителя 14, с выхода аналогового перемножителя 7 поступает на вход аналого-цифрового преобразователя 20, с выхода которого сигнал в цифровой форме поступает на входы блока 19 преобразования сигналов. В блоке 19 происходит нелинейное преобразование входного сигнала в соответствии с управляющими сиг. налами, поступающими с выходов коммутатора 18. Цифровой сигнал на выходе блока 19 преобразуется с помо 1 цью цифроаналогового преобразователя 21 в аналоговую форму и поступает на путевое реле 22. Таким образом, осуществляется преобразование сигнала на путевом реле в соответствии с изменением дисперсии составляющих помех. Рельсовая цепь, содержащая подключенный на одном конце рельсовой линии источник сигнала, соединенный через дроссель-трансформатор с рельсовыми нитями, к которым на другом конце через второй дроссель-трансформатор подключен блок загциты и путевое реле, отличающаяся тем. что, с целью повышения надежности, она снабжена блоком преобразования сигнала, цифроаналоговым и аналого-цифровым преобразователями, аналоговыми перемножителями, аналоговыми делителями, интеграторами, блоками масштабного усиления, блоком вычисления корня, элементом задержки и коммутатором, подключенным к выходу первого аналогового делителя, первый вход которого соединен с1505826 Составитель А. Пустовойтов Редактор Л. Зайцева Техред И. Верес Корректор Н. Король За каз 5366/19 Тираж 430 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 3035, Москва, Ж - 35, Раушская наб., д. 45 Производственно. издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101выходом первого блока масштабного усиления, вход которого и первый вход второго аналогового делителя подключены к выходу вычитателя, первый вход которого соединен с выходом первого интегратора, вход которого подключен к выходу первого аналогового перемножителя, входы которого, первыа входы других перемножителей и вход элемента задержки подключены к выходу блока защиты, выход второго перемножителя подключен к входу второго интегратора, выход которого соединен с вторыми входами вычитателя, первого аналогового делителя и второго блока масштабного усиления, выход которого подключен к входу блока вычисления корня, выход которого соединен с вторым входом второго аналогового делителя, выход которого подключен к второму 5 входу третьего аналогового перемножителя,выход которого соединен с входом аналого-цифрового преобразователя, выходы которого подключены к входам блока преобразования сигнала, другие входы которого соединены с выходами коммутатора, а выходы - с входами цифроаналогового преобразователя, к выходу которого полдключено путевое реле, а выход элемента задержки подключен к второму входу второго аналогового перемножителя.
