Сигнализатор заданного значения частоты

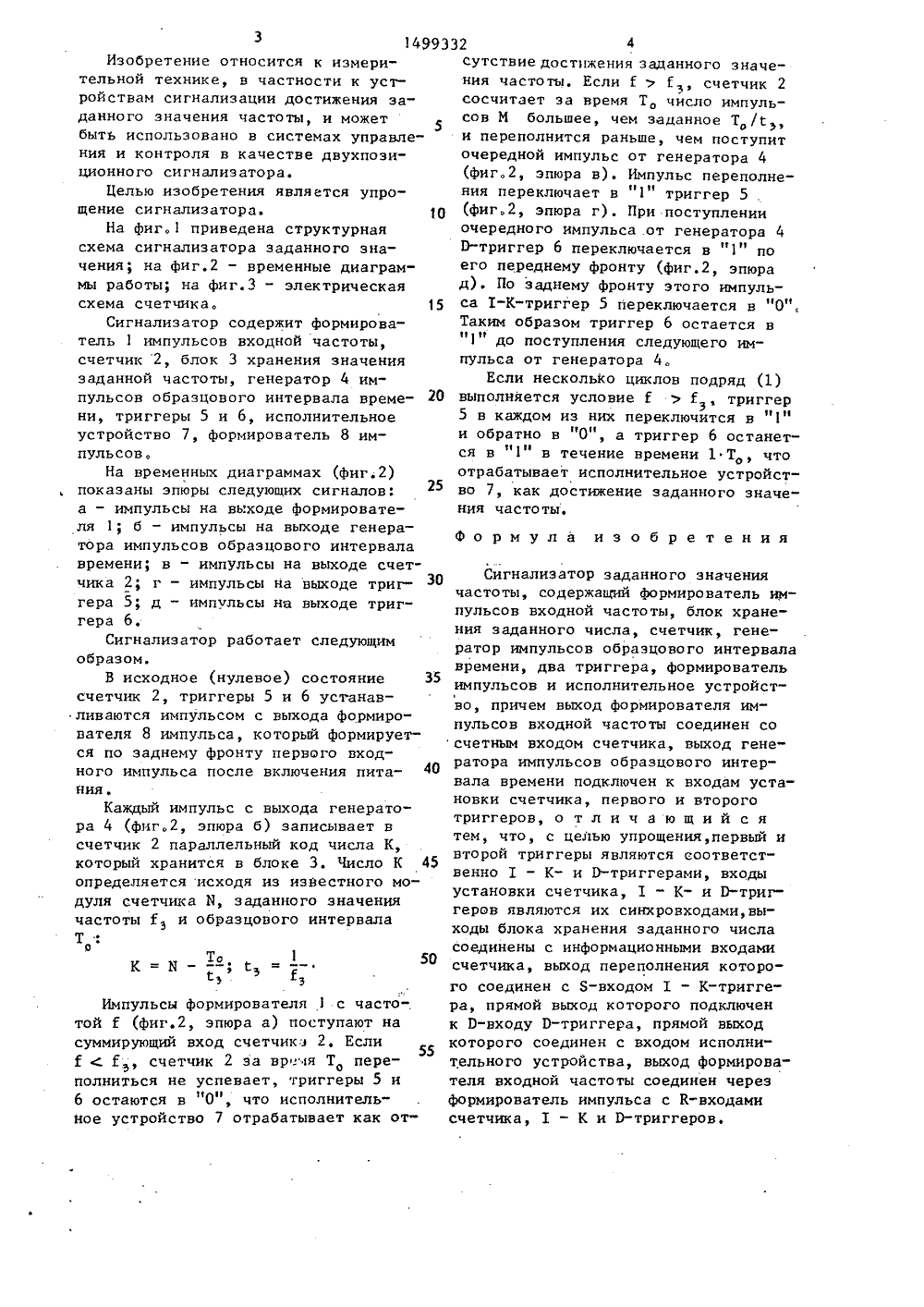

(51) 4 С 06 Г 7/04 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССР У 302715, кл. С Об Р 7/04, 1971.Авторское свидетельство СССРУ 1057939, кл. С 06 Р 7/04, 1981, (54) СИГНАЛИЗАТОР ЗАДАННОГО ЗНАЧЕНИЯ ЧАСТОТЫ(57) Изобретение относится к измерительной технике, в частности к устройствам сигнализации достижения заданного значения частоты, и может 2быть использовано в системах управления и контроля в качестве двух- позиционного сигналиэатора. Целью изобретения является упрощение устройства. Устройство содержит формирователь 1 импульсов входной час" таты, счетчик 2, блок 3 хранения значения заданной частоты, генератор 4 импульсов образцового интервала времени, триггеры 5, 6, исполнительное устройство 7. Счетчик подсчитывает количество постувивших импульсов, и результат достижения заданного значения частоты фиксируется на триггерах и передается на исполнительное устройство. 3 ил.314993Изобретение относится к измерительной технике, в частности к устройствам сигнализации достижения заданного значения частоты, и можетбыть использовано в системах управления и контроля в качестве двухпозиционного сигнализатора.Целью изобретения является упрощение сигнализатора. 10На фиг.1 приведена структурнаясхема сигнализатора заданного значения; на фиг,2 - временные диаграммы работы; на фиг. 3 - электрическаясхема счетчика.Сигнализатор содержит формирователь 1 импульсов входной частоты,счетчик 2, блок 3 хранения значениязаданной частоты, генератор 4 импульсов образцового интервала времени, триггеры 5 и 6, исполнительноеустройство 7, формирователь 8 импульсов.На временных диаграммах (фиг.2)показаны эпюры следующих сигналов:а - импульсы на выходе формирователя 1; б - импульсы на выходе генератора импульсов образцового интервалавремени; в - импульсы на выходе счетчика 2; г - импульсы на выходе триггера 5; д - импульсы на выходе триггера 6,Сигнализатор работает следующимобразом.В исходное (нулевое) состояние 35счетчик 2, триггеры 5 и 6 устанавливаются импульсом с выхода формирователя 8 импульса, который формируется по заднему фронту первого входного импульса после включения литания,Каждый импульс с выхода генератора 4 (фиг.2, эпюра б) записывает всчетчик 2 параллельный код числа К,который хранится в блоке 3. Число К 4определяется исходя из известного модуля счетчика Б, заданного значениячастоты 1 и образцового интервалаТ .0 15 Сигнализатор заданного значения частоты, содержащий формирователь импульсов входной частоты, блок хранения заданного числа, счетчик, генератор импульсов образцового интервала времени, два триггера, формирователь импульсов и исполнительное устройство, причем выход формирователя импульсов входной частоты соединен со счетным входом счетчика, выход генератора импульсов образцового интервала времени подключен к входам установки счетчика, первого и второго триггеров, о т л и ч а ю щ и й с я тем, что, с целью упрощения, первый и второй триггеры являются соответственно 1 - К- и Э-триггерами, входы установки счетчика, 1 - К- и 0-триггеров являются их синхровходами,выходы блока хранения заданного числа соединены с информационными входами счетчика, выход переполнения которого соединен с Б-входом 1 - К-тригге" ра, прямой выход которого подключен к Э-входу П-триггера, прямой выход которого соединен с входом исполнительного устройства, выход формирователя входной частоты соединен через формирователь импульса с К-входами счетчика, 1 - К и 0-триггеров. То 1К=И- - ;зз 50 Импульсы формирователя 1 с частотой Г (фиг.2, эпюра а) поступают на суммирующий вход счетчик 2, Если ГГ, счетчик 2 за вргя Т переполниться не успевает, триггеры 5 и 6 остаются в "О", что исполнительное устройство 7 отрабатывает как от 32 4сутствие достижения заданного значения частоты, Если Г ) Г, счетчик 2 сосчитает за время То число импульсов М большее, чем заданное Т/, и переполнится раньше, чем поступит очередной импульс от генератора 4(фиг.2, эпюра в). Импульс переполнения переключает в "1" триггер 5 .(фиг.2, эпюра г). При поступлении очередного импульса .от генератора 4 0-триггер 6 переключается в "1" по его переднему фронту (фиг,2, эпюра д). По заднему фронту этого импульса 1-К-триггер 5 переключается в "О", Таким образом триггер 6 остается в11 до поступления следующего импульса о т генератора 4 .Если несколько циклов подряд ( 1 ) выполняется условие Е ) Г , триггерФИ И 5 в каждом из них переключится в 1" и обратно в "О", а триггер 6 останется в "1" в течение времени 1Т , что отрабатывает исполнительное устройство 7, как достижение заданного значения частоты. Формула изобретения1499332 Составитель В,Козловатилло Техред А,Кравчук Корректор Л,Патай Редактор дписное Тир м и открытиям при ГКНТ СССРнаб., д. 4/5 ого комит 35, Москв зводственно-издательский комбинат "Патент", г,Ужгород, ул. Гагарина,1 Заказ 4694/47 ВНИИПИ Государств 1
