Формирователь знаков для устройств отображения информации

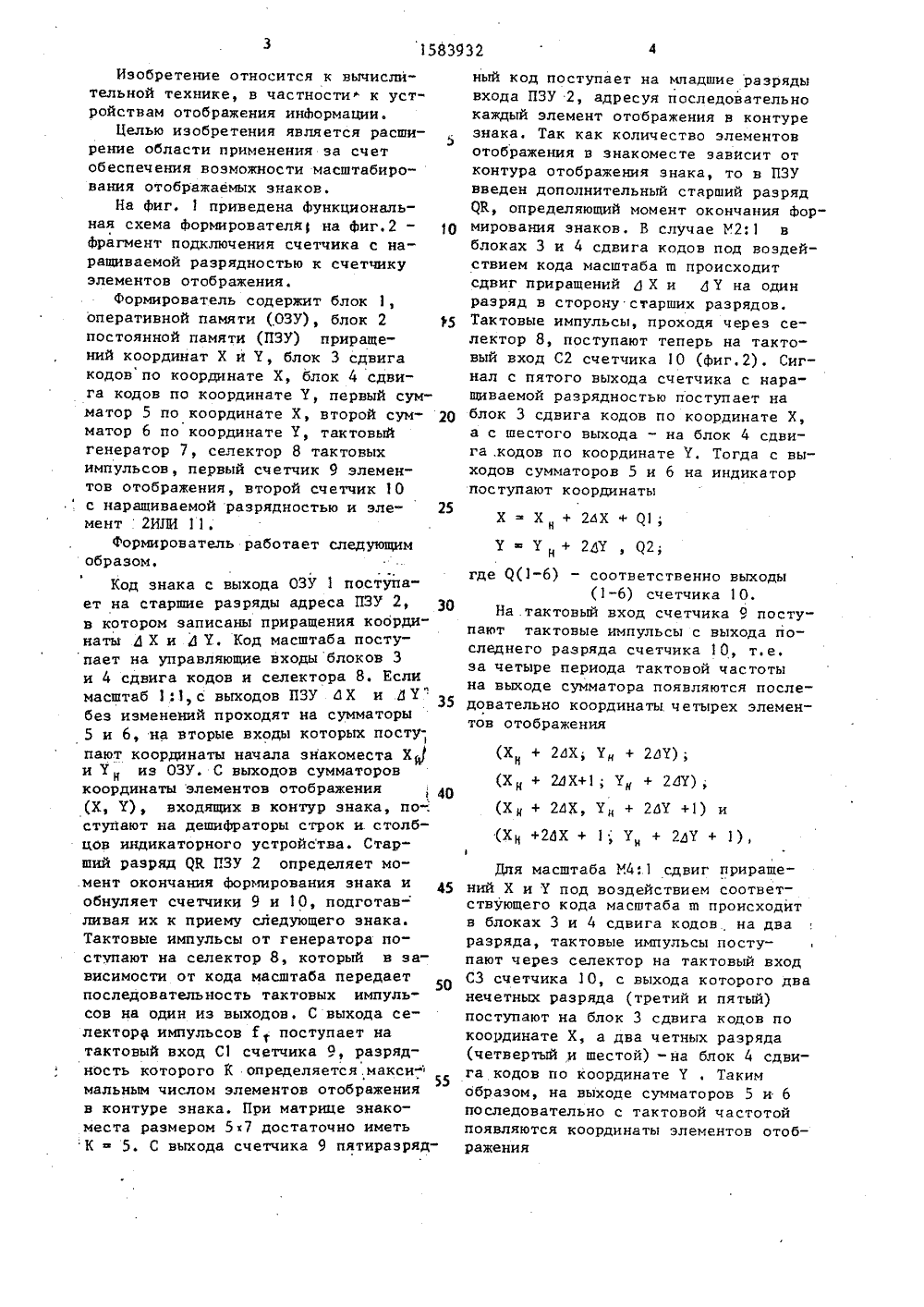

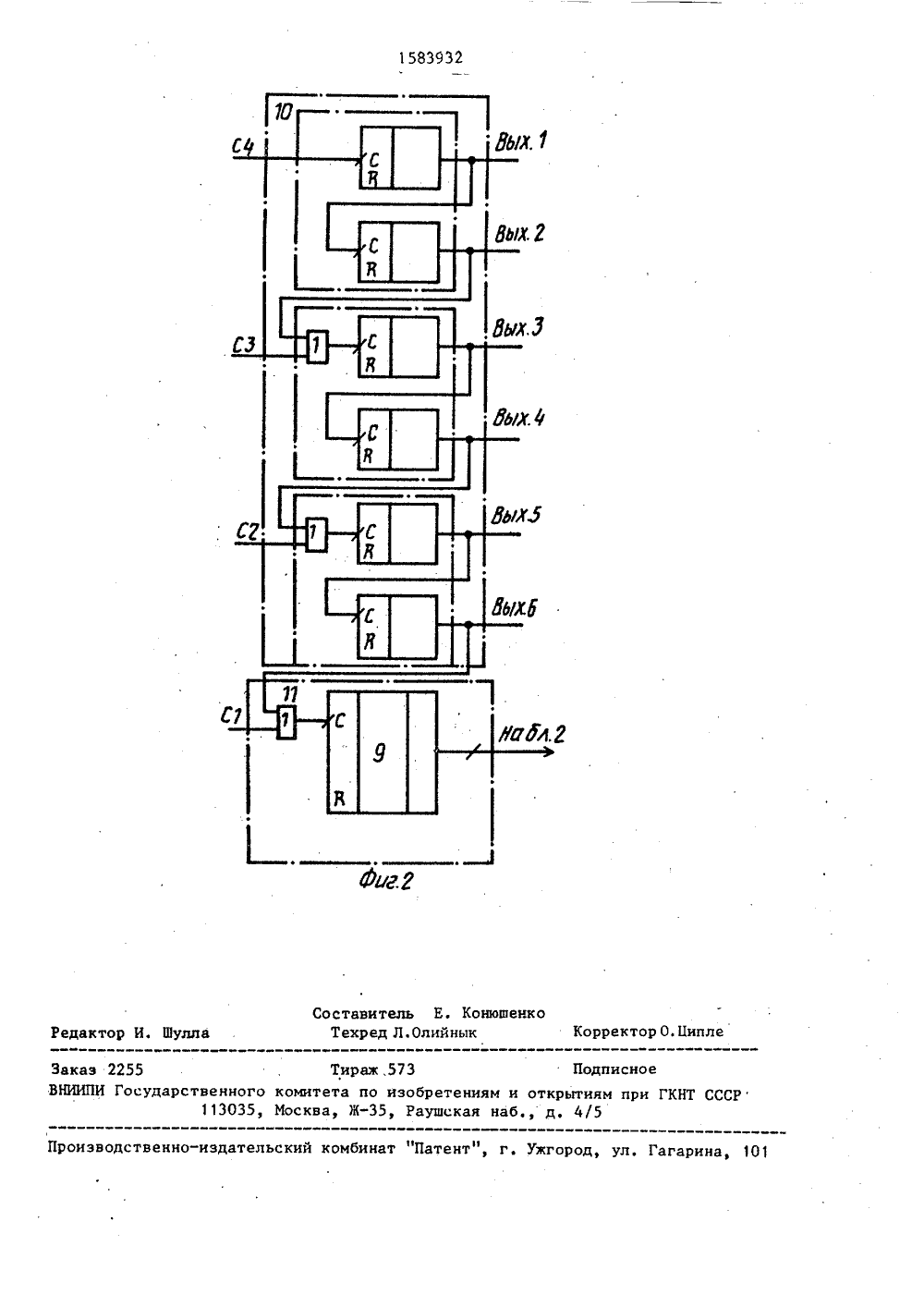

(ПИСАНИЕ ИЗОБРЕТЕНИЯ Г 01.)удАРстВенный НОмитетпс изОБРетениям и ОткРытиямПРИ ГКНТ СССР КАВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1(ф 3) 681.327(088.8)Ц 6) Авторское свидетельство СССРИ 1043735, кл. С 06 Р 3/14, 1980Яблонский Ф.М. и Троицкий Р.В.Соседства отображения информации. -М. Высшая школа, 1985, с.44. 2(54) ФОРМИРОВАТЕЛЬ ЗНАКОВ ДЛЯ УСТРОЙСТВ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ (57) Изобретение относится к автоматике и может быть использовано в системах отображения информации.Цель изобретения - расширение обла" сти применения за счет обеспечения возможности масштвбирования отображаемых знаков. Цель достигается тем, что в устройство, содержащее блок 2 постоянной памяти, сумматоры 5 и 6 по координатам Х и У, тактовый генератор 7, первый счетчик 9, введе-ны второй счетчик 1 О, селектор 8, блоки 3 и 4 сдвига кодов по координатам Х и У. 2 ил.Изобретение относится к вычислительной технике, в частности " к устройствам отображения информации.Целью изобретения является расши 5рение области применения за счетобеспечения воэможности масштабирования отображаемых знаков,На фиг. 1 приведена Функциональная схема формирователя на Фиг.2 - ОФрагмент подключения счетчика с наращиваемой разрядностью к счетчикуэлементов отображения.Формирователь содержит блок 1,оперативной памяти (ОЗУ), блок 2 5постоянной памяти (ПЗУ) приращений координат Х и У, блок 3 сдвигакодовпо координате Х, блок 4 сдвига кодов по координате У, первый сумматор 5 по координате Х, второй сумматор 6 по координате 7, тактовыйгенератор 7, селектор 8 тактовыхимпульсов, первый счетчик 9 элементов отображения, второй счетчик 1 Ос наращиваемой разрядностью и элемент2 ИЛИ 11.Формирователь работает следующимобразом.Код знака с выхода ОЗУ 1 поступает на старшие разряды адреса ПЗУ 2, 30в котором записаны приращения координаты Д Х и Д 7. Код масштаба поступает на управляющие входы блоков 3и 4 сдвига кодов и селектора 8. Еслимасштаб 1:1, с выходов ПЗУ й Х и .Д У " 3без изменений проходят на сумматоры5 и 6, на вторые входы которых поступают координаты начала знакоместа Х 1и 1 из ОЗУ. С выходов сумматоровкоординаты элементов отображения , 40(Х, 7), входящих в контур знака, поступают на дешифраторы строк и. столбцов индикаторного устройства, Старший разряд ЯК ПЗУ 2 определяет мо.мент окончания Формирования знака иобнуляет счетчики 9 и 10, подготав-ливая их к приему следующего знака.Тактовые импульсы от генератора поступают на селектор 8, который в зависимости от кода масштаба передаетпоследовательность тактовых импульсов на один из выходов, С выхода селектора импульсов Г поступает натактовый вход С 1 счетчика 9, разрядность которого К определяется. макси-55мальным числом элементов отображенияв контуре знака. При матрице знакоместа размером 5 х 7 достаточно иметьК5. С выхода счетчика 9 пятиразрядный код поступает на младшие разряды входа ПЗУ 2, адресуя последовательно каждый элемент отображения в контуре знака. Так как количество элементов отображения в знакоместе зависит от контура отображения знака, то в ПЗУ введен дополнительный старший разряд ЦК, определяющий момент окончания формирования знаков. В случае М 2:1 в блоках 3 и 4 сдвига кодов под воздействием кода масштаба ш происходит сдвиг приращений д Х и Д У на один разряд в сторону старших разрядов.Тактовые импульсы, проходя через селектор 8, поступают теперь на тактовый вход С 2 счетчика 10 (фиг.2). Сигнал с пятого выхода счетчика с наращиваемой разрядностью поступает на блок 3 сдвига кодов по координате Х, а с шестого выхода - на блок 4 сдвига .кодов по координате У. Тогда с выходов сумматоров 5 и 6 на индикатор поступают координатыХ Х+ 2 дХ+ ЦУн+ 2 Уй 2где Я(1-6) - соответственно выходы(1-6) счетчика 10.На тактовый вход счетчика 9 поступают тактовые импульсы с выхода последнего разряда счетчика 1 О, т. е.за четыре периода тактовой частоты на выходе сумматора появляются последовательно координаты четырех элементов отображения(Хн +2 ах + 1; У+ 2 дУ + 1),Для масштаба 1 ф 4: сдвиг приращений Х и У под воздействием соответствующего кода масштаба ш происходит в блоках 3 и 4 сдвига кодов на два разряда, тактовые импульсы поступают через селектор на тактовый вход СЗ счетчика 1 О, с выхода которого два нечетных разряда (третий и пятый) поступают на блок 3 сдвига кодов по координате Х, а два четных разряда (четвертый и шестой) - на блок 4 сдвига кодов по координате У . Таким образом, на выходе сумматоров 5 и 6 последовательно с тактовой частотой появляются координаты элементов отоб- ражения15839 Х + 46 Х+Я 1+ (Э иЦн + 4 дУ + Ц 2 + Я 4 . Использование изобретения позволяет расширить область применения, в частности при применении его для матричных индикаторов позволяет без сушественных аппаратных затрат выводить на экран символы практически любых форматов, выделяя, таким образом, отдельные фрагменты текста, В случае, если выводимым на экран символом является точка и из этих точек 5 1 О составляется линия, увеличением масштаба можно выводить на экран линииразличной плотности. 15 Формула изобретения 20Формирователь знаков для устройств отображения информации, содержащий блок постоянной памяти, адресныевходы первой группы которого являются адресными входами устройства, а адресные входы второй группы подключены к выходам первого счетчика, установочный вход которого подключен к выходу старшего разряда блока постоянной памяти, тактовый генератор, сумматоры 30 по координатам Х и 7, первые информационные входы которых являются информационным входом устройства, а выходы которых являются выходами устройства для подключения блока отображения,32 6о т л и ч а ю ш и й с я тем, что, сцелью расширения .области примененияза счет обеспечения воэможности масштабирования отображаемых знаков, внего введены блоки сдвига по координатам Х и У, второй счетчик, элементИЛИ и селектор, информационный входкоторого подключен к вьжоду тактового генератора, а управляющий входсоединен с управляющими входами бло-.ков сдвига кодов по координатам Х иУ и является управляющим входом устройства, выходы селектора подключенык тактовым входам второго счетчика,установочный вход которого соединенс установочным входом первого счетчика, вьмоды первой и второй группвторого счетчика подключены к информационным входам первых группсоответственно блоков сдвига кодовпо координатам Х и У, информационныевходы вторых групп которых подключены к выходам соответственно первой и второй группы блока постоянной памяти, а выходы блоков сдвигакодов по координатам Х и 7 подключе"ны к информационным входам вторыхгрупп соответственно первого и второго сумматоров, первый вход элемента ИЛИ подключен к одному иэ выходовселектора, второй вход - к одномуиз выходов второй группы второго счетчика, а вьжод - к тактовому входупервого счетчика.1583932 Редактор И. Шулл Тираж,573 Подписноеомитета по изобретениям и открытиям при ГКНосква, В, Раушская наб., д, 4/5 СССР оизводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 10 аказ 2255НИИПИ Госуда венног113035 ставитель Е. КонюшеТехред Л.Олийнык о Корректор О. Бипле
