Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

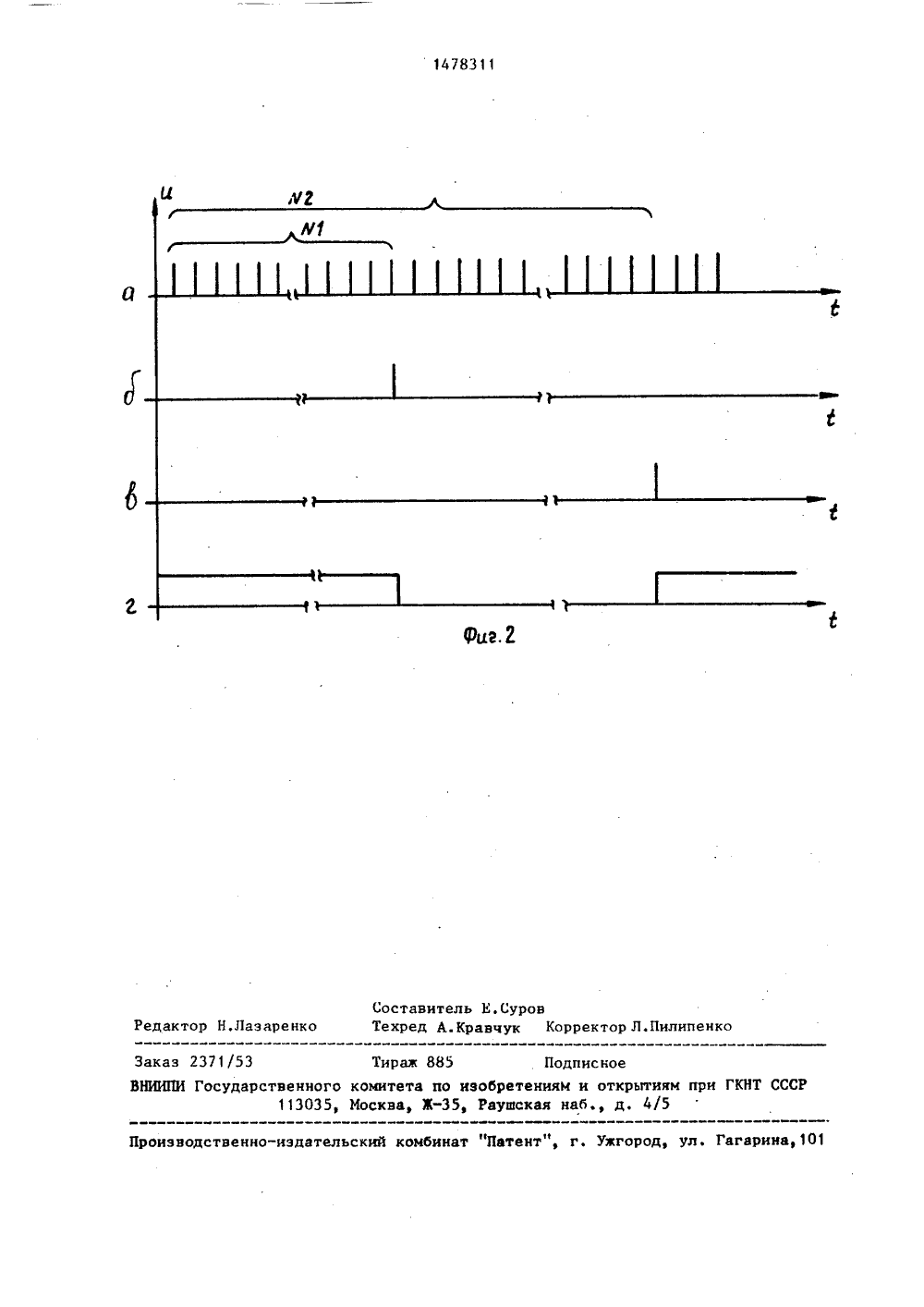

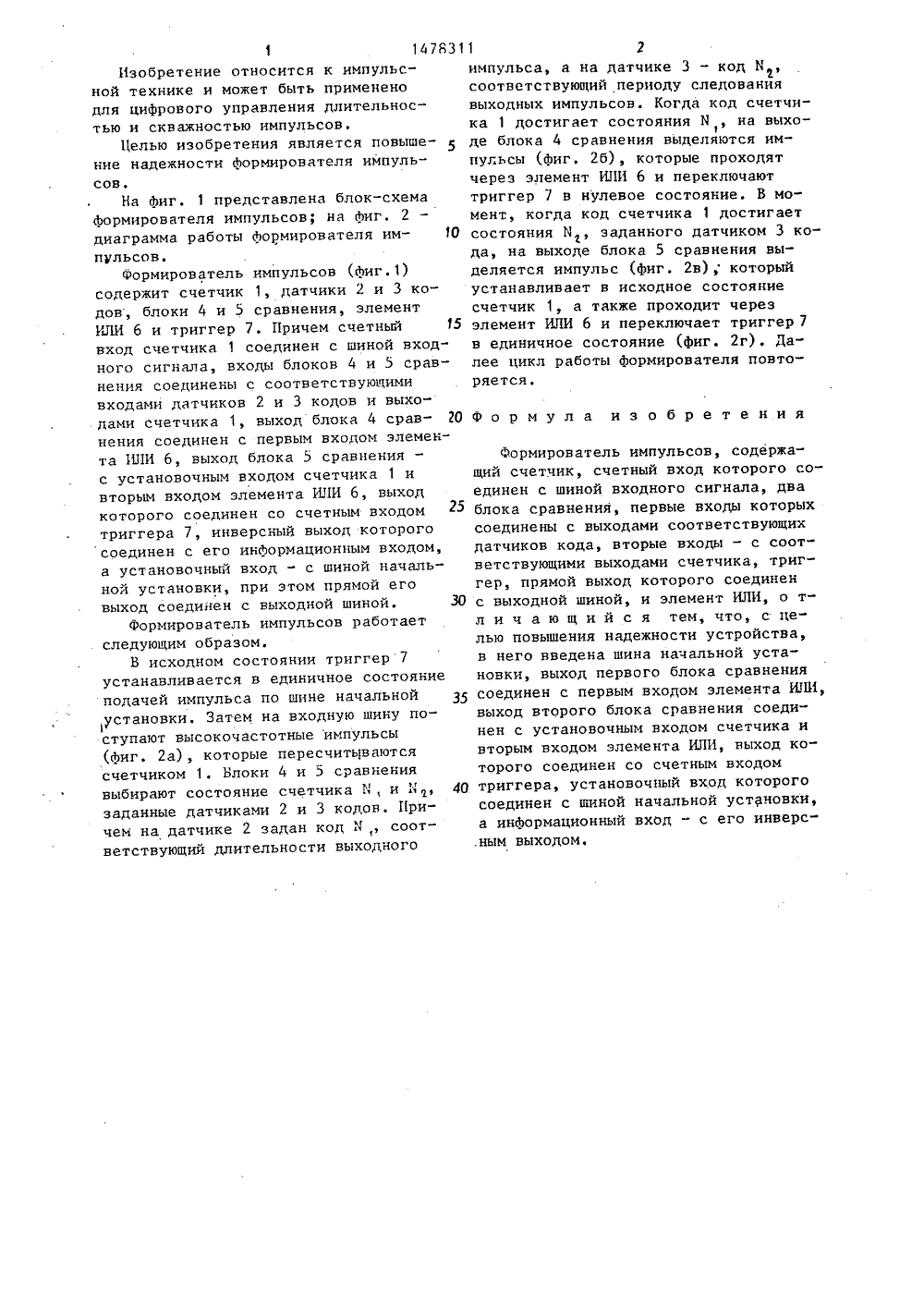

-. Й САНИЕ ИЗОБРЕТЕН 21 Р 17 М.Г.А8) аев (08 св нович тво ССС 6, 1975 о СССР 6, 1977 идетель 03 К 5/1 идетельст 03 К 5/13 НР ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к импульсной технике, может быть применено дл циФрового управления длительностьюи скважностью импульсов. 1(ель изобретения - повышение надежности формирователя, Формирователь содержитсчетчик 1, блоки 4,5 сравнения, датчики 2,3 кода, триггер /, элементИЛИ 6. Введение ыины начальной установки и новая совокупность связеймежду элементами схемы позволяютрешать поставленную задачу Аормирования импульсов с управляемой длительностью и сква кностью более простымисредствами. 2 ил.1 147 Я 3Изобретение относится к импульсной технике и может быть примененодля цифрового управления длительностью и скважностью импульсов,Целью изобретения является повышение надежности формирователя импульсов.Ка фиг. 1 представлена блок-схемаформирователя импульсов; на фиг, 2диаграмма работы формирователя импульсов.Формирователь импульсов (фиг.1)содержит счетчик 1, датчики 2 и 3 кодов, блоки 4 и 5 сравнения, элементИЛИ б и триггер 7, Причем счетный 15вход счетчика 1 соединен с шиной входного сигнала, входы блоков 4 и 5 сравнения соединены с соответствующимивходами датчиков 2 и 3 кодов и выходами счетчика 1, выход блока 4 сравнения соединен с первым входом элемента ИЛИ 6, выход блока 5 сравнения -с установочным входом счетчика 1 ивторым входом элемента ИПИ 6, выходкоторого соединен со счетным входомтриггера 7, инверсный выход которогосоединен с его информационным входом,а установочный вход - с шиной начальной установки, при этом прямой еговыход соединен с выходной шиной. 30Формирователь импульсов работаетследующим образом.В исходном состоянии триггер 7устанавливается в единичное состояниеподачей импульса по шине начальнойустановки. Затем на входную шину поступают высокочастотные импульсы(фиг. 2 а), которые пересчитываютсясчетчиком 1. Блоки 4 и 5 сравнениявыбирают состояние счетчика В, и Ы т, 40заданные датчиками 2 и 3 кодов. Причем на датчике 2 задан код М соответствующий длительности выходного 11 2импульса, а на датчике 3 - код ь,соответствующий периоду следованйявыходных импульсов. Когда код счетчика 1 достигает состояния И , на выходе блока 4 сравнения выделяются импульсы (фиг, 2 б), которые проходятчерез элемент ИЛИ 6 и переключаюттриггер 7 в нулевое состояние. В момент, когда код счетчика 1 достигаетсостояния И, заданного датчиком 3 кода, на выходе блока 5 сравнения выделяется импульс (фиг. 2 в); которыйустанавливает в исходное состояниесчетчик 1, а также проходит черезэлемент ИЛИ 6 и переключает триггер 7в единичное состояние (фиг. 2 г). Далее цикл работы формирователя повторяется,Формула изобретенияФормирователь импульсов, содержащий счетчик, счетный вход которого соединен с шиной входного сигнала, дваблока сравнения, первые входы которыхсоединены с выходами соответствующихдатчиков кода, вторые входы - с соответствующими выходами счетчика, триггер, прямой выход которого соединенс выходной шиной, и элемент ИЛИ, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности устройства,в него введена шина начальной установки, выход первого блока сравнениясоединен с первым входом элемента ИЛИ,выход второго блока сравнения соединен с установочным входом счетчика ивторым входом элемента ИЛИ, выход которого соединен со счетным входомтриггера, установочный вход которогосоединен с шиной начальной установки,а информационный вход - с его инверсным выходом,1478311 Составитель Е.СуровТехред А.Кравчук Корректор Л.Пилипенко Редактор Н.Пазаренко Заказ 2371/53 Тираж 885 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж"35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Уагород, ул. Гагарина, 101
СмотретьЗаявка
4250252, 26.05.1987
ПРЕДПРИЯТИЕ ПЯ Г-4155
НИКОЛАЕВ СЕРГЕЙ ИВАНОВИЧ, АНТОНОВИЧ МИХАИЛ ГЕННАДЬЕВИЧ
МПК / Метки
МПК: H03K 5/00, H03K 5/156
Метки: импульсов, формирователь
Опубликовано: 07.05.1989
