Выпарной аппарат для солесодержащих растворов

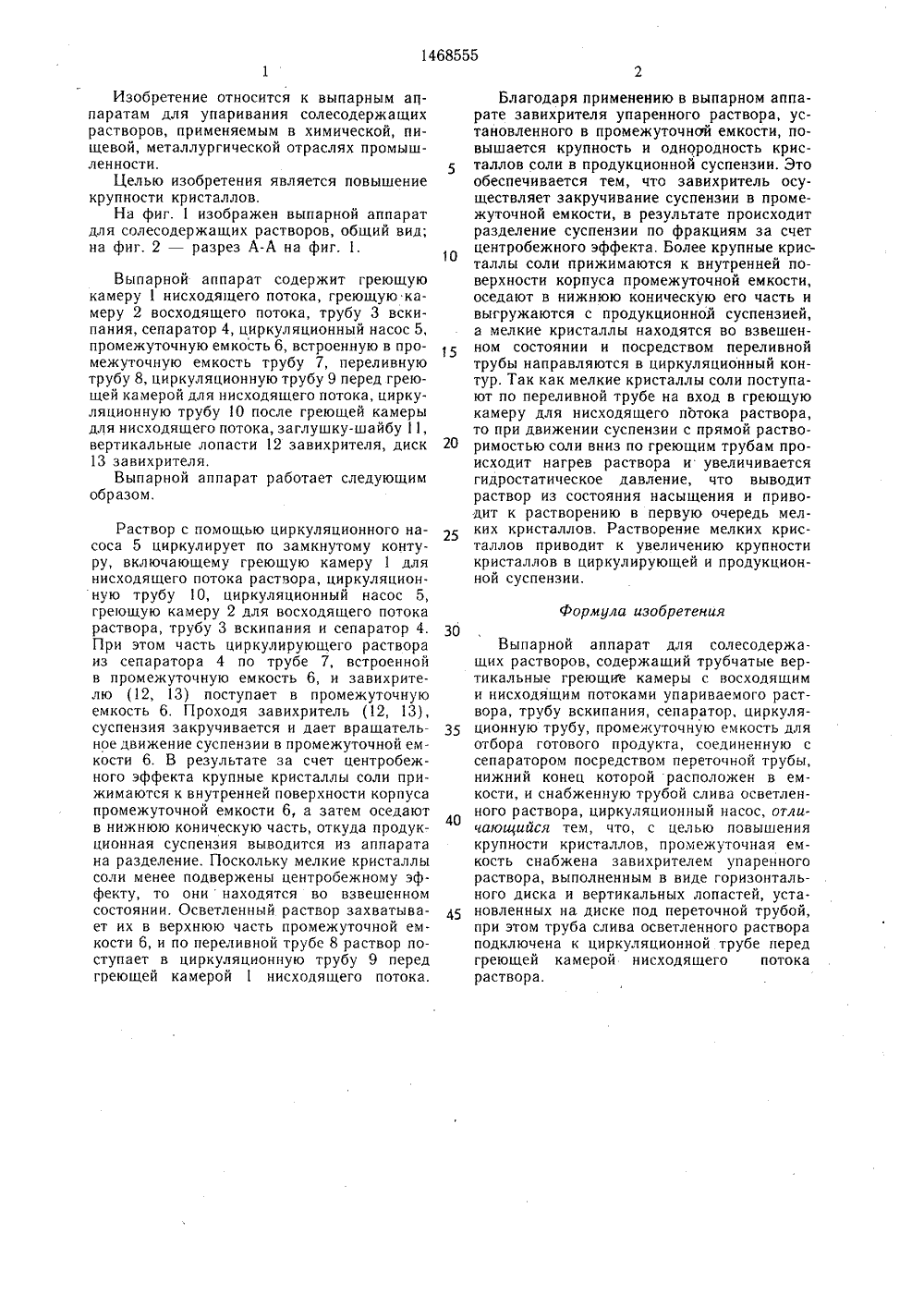

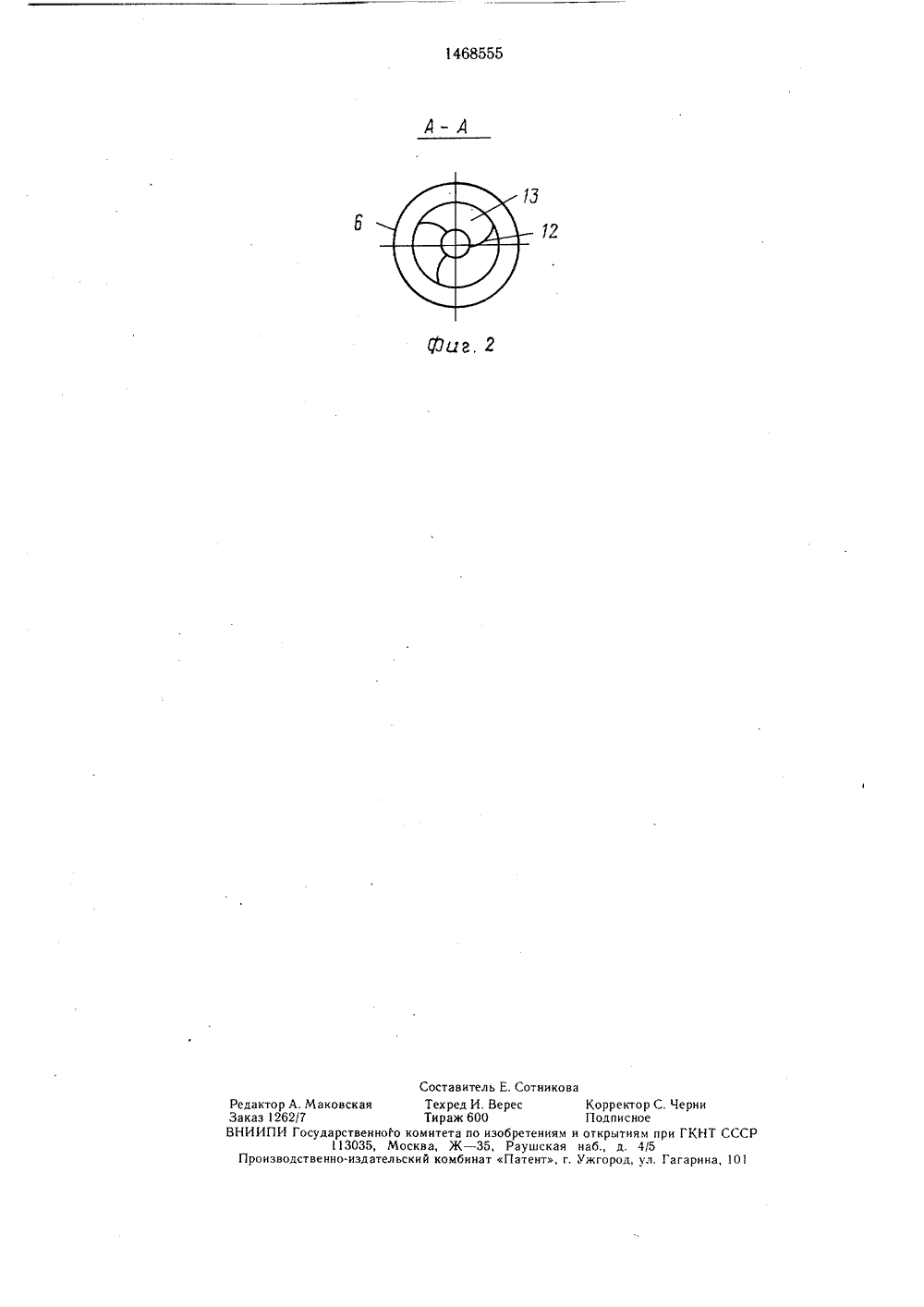

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХ 0146 5 А 1 ПУБЛИ 4 В 01 Р 1 12 ОМИТЕТОТНРЦТИЯ ГОСУД АРСТВЕННЬПО ИЗОБРЕТЕНИЯПРИ ГННТ СССР д Я ОПИСАНИЕ ИЗОБРЕТЕНИЯ ЛЬСТ К АВТОРСКОМУ С, ци ю е йнпринннп1 ппр Енппппппр нпнйпнапт нпхпйннп ппр(54) ВЫПАРНОЙ АППАРАТ ДЛЯ СОЛЕСОДЕРЖАШИХ РАСТВОРОВ(57) Изобретение относится к выпарнымаппаратам для упаривания солесодержащихрастворов, применяемым в химической, пишевой, металлургической отраслях промышленности, и позволяет повысить крупность кристаллов. Выпарной аппарат содержит греющую камеру нисходящего потока 1, греющую камеру восходящего по тока 2, трубу вскипания 3, сепаратор 4 ркуляционный насос 5, промежуточну мкость 6, встроенную в промежуточную емкость трубу 7, переливную трубу 8, циркуляционную трубу перед греющей камерой для нисходящего потока 9, циркуляционную трубу после греющей камеры для нисходящего потока 10, заглушку-шайбу 11, вертикальные лопасти завихрителя, диск завихрителя. Благодаря применению в выпарном аппарате завихрителя упаренного раствора, установленного в промежуточной емкости, повышается крупность и однородность кристаллов соли в продукционной суспензии, так как происходит разделение суспензии по фракциям за счет центробежного эффекта, при этом более крупные кристаллы соли оседают в нижнюю коническую его часть и выгружаются с продукционной суспензией, а мелкие кристаллы соли находятся во взвешенном состоянии и посредством переливной трубы направляются в циркуляционный контур. 2 ил.Изобретение относится к выпарным аппаратам для упаривания солесодержащих растворов, применяемым в химической, пищевой, металлургической отраслях промышленности, 5Целью изобретения является повышение крупности кристаллов.На фиг. 1 изображен выпарной аппарат для солесодержащих растворов, общий вид; на фиг. 2 - разрез А-А на фиг. 1.ОВыпарной аппарат содержит греющуюкамеру 1 нисходящего потока, греющую камеру 2 восходящего потока, трубу 3 вскипания, сепаратор 4, циркуляционный насос 5,промежуточную емкость 6, встроенную в промежуточную емкость трубу 7, переливнуютрубу 8, циркуляционную трубу 9 перед греющей камерой для нисходящего потока, циркуляционную трубу0 после греющей камерыдля нисходящего потока, заглушку-шайбу 11,вертикальные лопасти 12 завихрителя, диск 2013 завихрителя,Выпарной аппарат работает следующимобразом. Раствор с помощью циркуляционного насоса 5 циркулирует по замкнутому контуру, включающему греющую камеру 1 для нисходящего потока раствора, циркуляционную трубу 10, циркуляционный насос 5, греющую камеру 2 для восходящего потока раствора, трубу 3 вскипания и сепаратор 4. З 0 При этом часть циркулирующего раствора из сепаратора 4 по трубе 7, встроенной в промежуточную емкость 6, и завихрителю (12, 13) поступает в промежуточную емкость 6. Проходя завихритель (12, 13), суспензия закручивается и дает врашатель ное движение суспензии в промежуточной емкости 6. В результате за счет центробежного эффекта крупные кристаллы соли прижимаются к внутренней поверхности корпуса промежуточной емкости 6, а затем оседают в нижнюю коническую часть, откуда продукционная суспензия выводится из аппарата на разделение. Поскольку мелкие кристаллы соли менее подвержены центробежному эффекту, то они находятся во взвешенном состоянии. Осветленный раствор захватывает их в верхнюю часть промежуточной емкости 6, и по переливной трубе 8 раствор поступает в циркуляционную трубу 9 перед греющей камерой 1 нисходящего потока. Благодаря применению в выпарном аппарате завихрителя упаренного раствора, установленного в промежуточной емкости, повышается крупность и однородность кристаллов соли в продукционной суспензии. Это обеспечивается тем, что завихритель осуществляет закручивание суспензии в промежуточной емкости, в результате происходит разделение суспензии по фракциям за счет центробежного эффекта. Более крупные кристаллы соли прижимаются к внутренней поверхности корпуса промежуточной емкости, оседают в нижнюю коническую его часть и выгружаются с продукционном суспензией, а мелкие кристаллы находятся во взвешенном состоянии и посредством переливной трубы направляются в циркуляционный контур. Так как мелкие кристаллы соли поступают по переливной трубе на вход в греющую камеру для нисходящего потока раствора, то при движении суспензии с прямой растворимостью соли вниз по греющим трубам происходит нагрев раствора и увеличивается гидростатическое давление, что выводит раствор из состояния насыщения и приводит к растворению в первую очередь мелких кристаллов. Растворение мелких кристаллов приводит к увеличению крупности кристаллов в циркулирующей и продукционной суспензии.Формула изобретения Выпарной аппарат для солесодержащих растворов, содержащий трубчатые вертикальные греющие камеры с восходящим и нисходящим потоками упариваемого раствора, трубу вскипания, сепаратор, циркуляционную трубу, промежуточную емкость для отбора готового продукта, соединенную с сепаратором посредством переточной трубы, нижний конец которой расположен в емкости, и снабженную трубой слива осветленного раствора, циркуляционный насос, отличающийся тем, что, с целью повышения крупности кристаллов, промежуточная емкость снабжена завихрителем упаренного раствора, выполненным в виде горизонтального диска и вертикальных лопастей, установленных на диске под переточной трубой, при этом труба слива осветленного раствора подключена к циркуляционной трубе перед греющей камерой нисходящего потока раствора.1468555 А-А12Составитель Е. Сотникова Редактор А.Маковская Техред И. Верес Корректор С. Черни Заказ 1262/7 Тираж 600 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1 О 1
