Выпарной аппарат для солесодержащих растворов

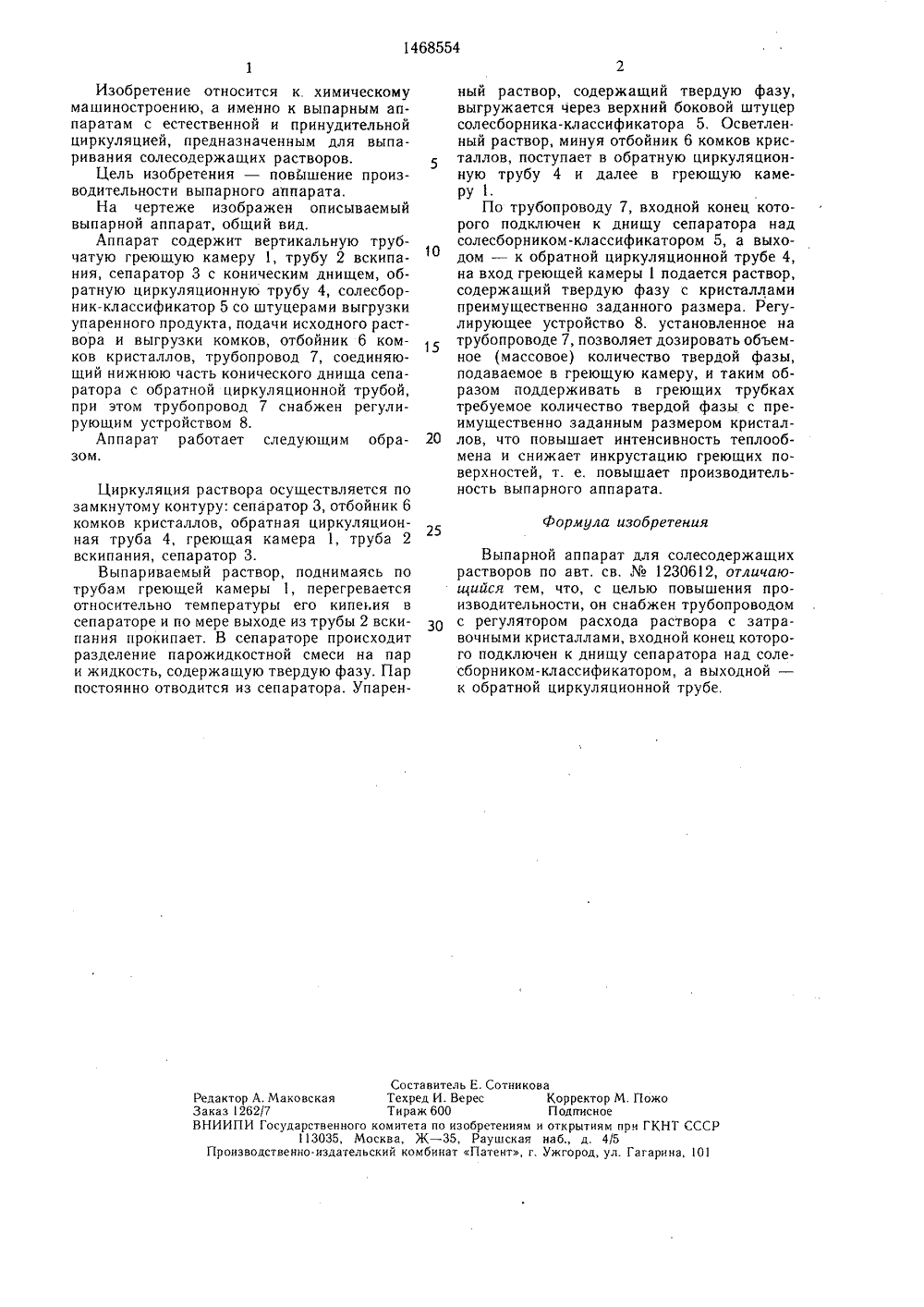

) 4 В 01 Р 1 12 ИДЕТЕЛЬСТВ У ВТОРСК иц ара од гр ггО /7 грека упарсиного растдара Лоача цсвднсРас 77180 ра на /ю сы,Рцкацюд ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕ(54) ВЫПАРНОЙ АППАРАТ ДЛЯ СОЛЕСОДЕРЖАЩИХ РАСТВОРОВ(57) Изобретение относится к химическомумашиностроению, а именно к выпарным аппаратам с естественной и принудительнойциркуляцией, предназначенным для выпаривания солесодержащих растворов, и позволяет повысить производительность выпарного аппарата. Выпарной аппарат для солесодержащих растворов содержит вертикальную трубчатую греющую камеру 1 с трубойвскипания 2, сепаратор с коническим днищем, обратную циркуляционную трубу 4,солесборник-классификатор 5 со штуцерами выгрузки упаренного продукта, подачи исходного раствора и выгрузки комков, отбойник комков кристаллов 6, трубопровод 7, соединяющий нижнюю часть конического днища сепаратора с обратной циркуляционной трубой. Трубопровод 7 снабжен регулятором 8 расхода раствора с затравочными кристаллами, входной конец которого подключен к днищу сепаратора 3 над соле- сборником-классификатором, а выходной - к обратной циркуляционной трубе 4. По трубопроводу 7 на вход греющей камеры 1 подается раствор, содержащий твердую фазу с кристаллами преимущественно заданного размера. Регулирующее устройство 8 позволяет дозировать объемное (массовое) количество твердой фазы, подаваемое в греющую камеру, и позволяет поддерживать в греющих трубках требуемое количество твердой фазы с заданным размером кристаллов. 1 ил.1468554 Формула изобретения 25 Составитель Е. СотниковаРедактор А.Маковская Техред И. Верес Корректор М. ПожоЗаказ 1262/7 Тираж 600 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. издательский комбинат кПатент, г. Ужгород, ул. Гагарина, 01 Изобретение относится к химическому машиностроению, а именно к выпарным аппаратам с естественной и принудительной циркуляцией, предназначенным для выпаривания солесодержащих растворов.Цель изобретения - повь 1 шение производительности выпарного аПпарата.На чертеже изображен описываемый выпарной аппарат, общий вид.Аппарат содержит вертикальную трубчатую греющую камеру 1, трубу 2 вскипания, сепаратор 3 с коническим днищем, обратную циркуляционную трубу 4, солесборник-классификатор 5 со штуцерами выгрузки упаренного продукта, подачи исходного раствора и выгрузки комков, отбойник 6 комков кристаллов, трубопровод 7, соединяющий нижнюю часть конического днища сепаратора с обратной циркуляционной трубой, при этом трубопровод 7 снабжен регулирующим устройством 8.Аппарат работает следующим образом. Циркуляция раствора осуществляется по замкнутому контуру: сепаратор 3, отбойник 6 комков кристаллов, обратная циркуляционная труба 4, греющая камера 1, труба 2 вскипания, сепаратор 3.Выпариваемый раствор, поднимаясь по трубам греющей камеры 1, перегревается относительно температуры его кипения в сепараторе и по мере выходе из трубы 2 вскипания прокипает. В сепараторе происходит разделение парожидкостной смеси на пар и жидкость, содержащую твердую фазу. Пар постоянно отводится из сепаратора. Упаренный раствор, содержащий твердую фазу, выгружается через верхний боковой штуцер солесборника-классификатора 5, Осветлен.ный раствор, минуя отбойник 6 комков кристаллов, поступает в обратную циркуляционную трубу 4 и далее в греющую камеру 1.По трубопроводу 7, входной конец которого подключен к днищу сепаратора над солесборником-классификатором 5, а выходом - к обратной циркуляционной трубе 4, на вход греющей камеры 1 подается раствор, содержащий твердую фазу с кристаллами преимущественно заданного размера. Регулирующее устройство 8. установленное на трубопроводе 7, позволяет дозировать объемное (массовое) количество твердой фазы, подаваемое в греющую камеру, и таким образом поддерживать в греющих трубках требуемое количество твердой фазы с преимущественно заданным размером кристал лов, что повышает интенсивность теплообмена и снижает инкрустацию греющих поверхностей, т. е, повышает производительность выпарного аппарата. Выпарной аппарат для солесодержащих растворов по авт. св. Мо 1230612, отличающийся тем, что, с целью повышения производительности, он снабжен трубопроводом с регулятором расхода раствора с затравочными кристаллами, входной конец которого подключен к днищу сепаратора над соле- сборником-классификатором, а выходной - к обратной циркуляционной трубе,
