Цепной вариатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

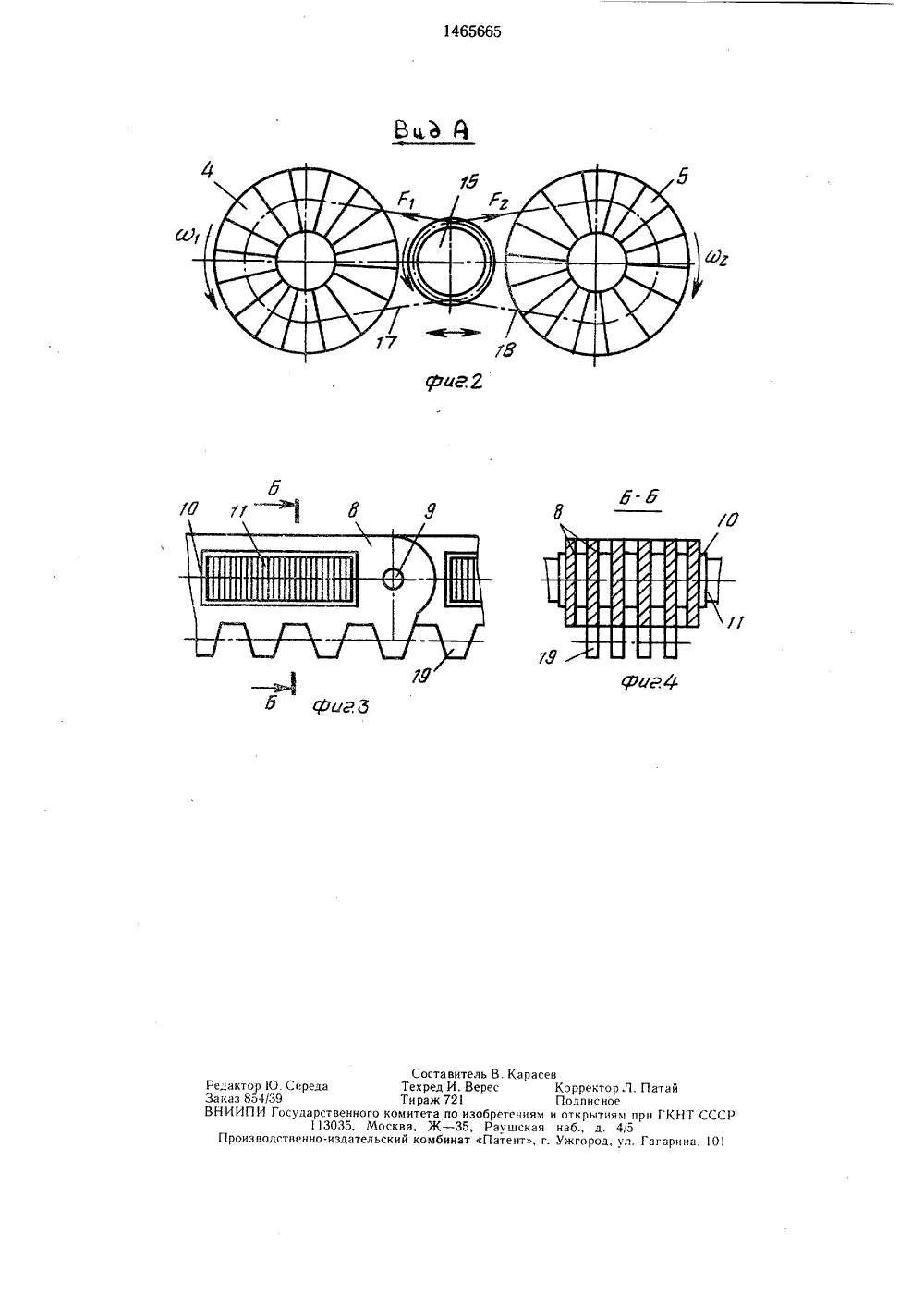

(57) Изобретнию и можетмента приводрожных, сельшин. Цель изфициента полности путем сработе вариатформируютсяцеплении с зус зубчатымзубьями 19. Есны шагу зубьтин 11, то пршенин пластиние в гильзахна трение пр(21) 42 (22) 26 (46) 15 (71) О титут 53) 6256) Па900.Заявкл, Р 16КожинЯ.М976, с,Расение,9 аа ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 49036/25-2805.8703.89. Бюл.10десский политехнический инН. Бирюков и И, М. Буюкли1.855 (088.8)тент Германии12842, кл.ка ФРГ3429122,Н 9/24, 1986.евников С. Н Есипенко Я. И. Механизмы. М.: Машиностр355 - 357, рис, 5.60. й ВАРИАТОРение относится к машиностроебыть применено в качестве элеов станков, строительных, доскохозяйственных и т. п. маобретения - повышение коэфезного действия и долговечнижения потерь на трение, При ора на цепях 7, 18 из пластин 11 зубья, которые находятся в забьями 6 конусов шкивов 4, 5, колесом 17 цепи зацепляются ли периметры цепей 7, 18 кратев, сформированных из пласи данном передаточном отноны 11 сохраняют свое положе 1 О, чем исключаются потери и формировании зубьев. 4 ил.Изобретение относится к машиностроению и можетбыть применено в качестве элемента приводов станков, строительных, дорожных сельскохозяйственных и т. и. машин.Цель изобретения - повышение коэффициента полезного действия и долговечности путем снижения потерь на трение.На фиг. 1 изображена схема предлагаемого цепного вариатора; на фиг. 2 - вид А иа фиг. 1; на фиг. 3 - схема цепи вариатоа; на фиг. 4 - разрез Б-Б на фиг, 3.Цепной вариатор содержит корпус 1, размещенные в нем ведущий 2 и ведомый 3 вапы, установленные на них ведущий 4 и ведомый 5 шкивы в виде пар подвижных в осевом направлении конусов, на конических поверхностях которых выполнены зубья 6, ,цепь 7, каждое звено которой состоит из ,наборов пластин 8, шарнирно связанных посредством осей 9, и гильзы 10, в которой установлен пакет имеющих возможность сме. щения друг относительно друга пластин 11 для взаимодействия с зубьями 6, Механизм регулирования в 1 ьшолнен в виде регулировочного винта 12 со штурвалом, а его кинема,тическая связь с конусами шкивов 4 и 5 - в виде рычагов 13 и 14, шарнирно закрепленных на корпусе 1. Между ведущим 2 и ведомым 3 валами установлен ползун 15, имеющий возможность смещения в направлении, перпендикулярном валам 2 и 3. В пол, зуне 15 установлен дополнительный вал 16, на котором установлено зубчатое колесо 1. Цепной вариатор имеет дополнительнуюцепь 18, идентичную основной. Обе цепи 7 и 18 имеют на внутренней стороне зубья 19, которые выполнены на каждой из пластин 8. Цепь 7 охватывает ведущий шкив 4 и зубчатое колесо 17, а цепь 18 - ведомый шкив 5 и зубчатое колесо 17. Вариатор имеет указатель 20 передаточного числа.Цепной вариатор работает следующим образом.Вращение ведущего вала 2 посредством цепи 7 передается к зубчатому колесу 17, а от него посредством цепи 18 к ведомому валу 3. При этом на цепях 7 и 18 из пластин 11 формируются зубья, которые находятся в зацеплении с зубьями 6 конусов шкивов 4 и 5. С зубчатым колесом 17 цепи 7 и 18 зацепляются зубьями 19. При смещении конусов шкивов 4 и 5 посредством регулировочного винта 12 и рычагов 13 и 14, конуса на одном из,шкивов раздвигаются, а на другом сдвигаются. При этом цепи 7 и 18 переходят на другие диаметры, а передато:- ное отношение вариатора меняется. Ползун 15 вместе с зубчатым колесом 17 смещается в сторону тех раздвижных конусов, на которых увеличивается петля охвата их цепью, Если периметры цепей 7 и 18 кратны шагу зубьев, сформированных из пластин 11 при взаимодействии с раздвижными конусами, то при работе вариатора с данным передаточным отношением пластины 11 сохраняют свое положение в гильзах 10, чем исключаются потери на трение при формировании зубьев из пакетов пластин 11. Значения передаточных отношений, при которых периметры цепей 7 и 18 кратны шагу зубьев могут быть отмечены на указателе 20 переда точного числа, Непрерывное формированиезубьев из пакетов пластин 11 происходит только в процессе регулирования передаточного отношения.формула изобретенияЦепной вариатор, содержащий ведущий иведомый валы, установленные на них ведущий и ведомый шкивы в виде пар подвиж.ных в осевом направлении конусов, на кони.ческих поверхностях которых выполнены зубья, цепь, каждое звено которой включает пакет имеющих возможность смещения одна относительно другой пластин для взаимодействия с зубьями, и механизм регулирования, кинематически связанный с конусами, 35 отличающийся тем, что, с целью повышениякоэффициента полезного действия и долговечности путем снижения потерь на трение, он снабжен размещенным между ведущим и ведомым валами и имеющим возможность смещения в перпендикулярном им направлении дополнительным валом, установленным на нем зубчатым колесом, дополнительной цепью, идентичной основной, а один из шкивов и зубчатое колесо охвачены каждый цепью, имеющей на внутренней поверхности зубья для взаимодействия с зубчатым колесом.Т ССС Корректор Л. ПатайПодписноеоткрытиям при ГКНна 6., д. 4,5Ужгород, мл. Гагари
СмотретьЗаявка
4249036, 26.05.1987
ОДЕССКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
БИРЮКОВ БОРИС НИКОЛАЕВИЧ, БУЮКЛИ ИВАН МИХАЙЛОВИЧ
МПК / Метки
МПК: F16H 9/24
Опубликовано: 15.03.1989
