Устройство для формирования гистограммы случайных чисел

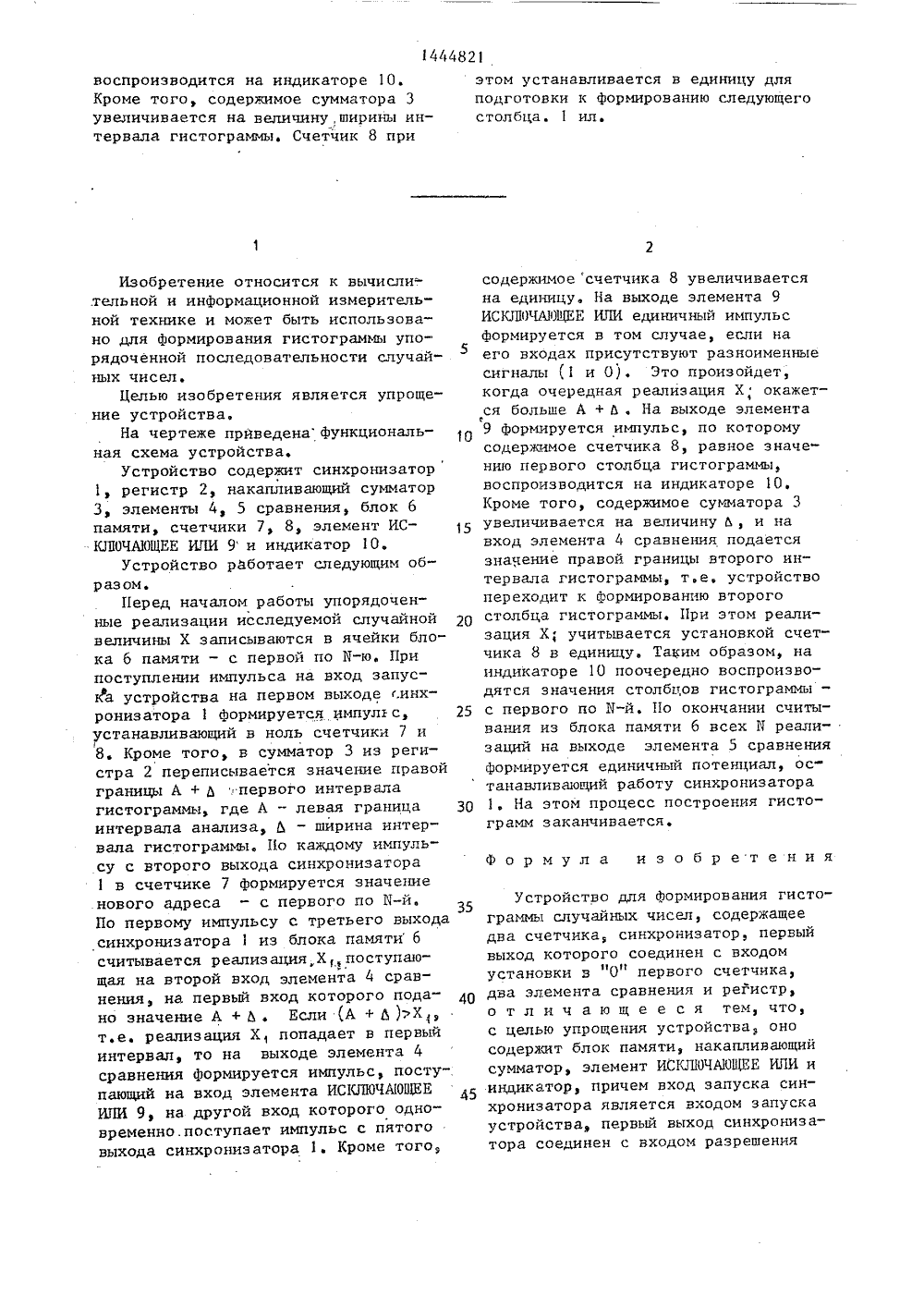

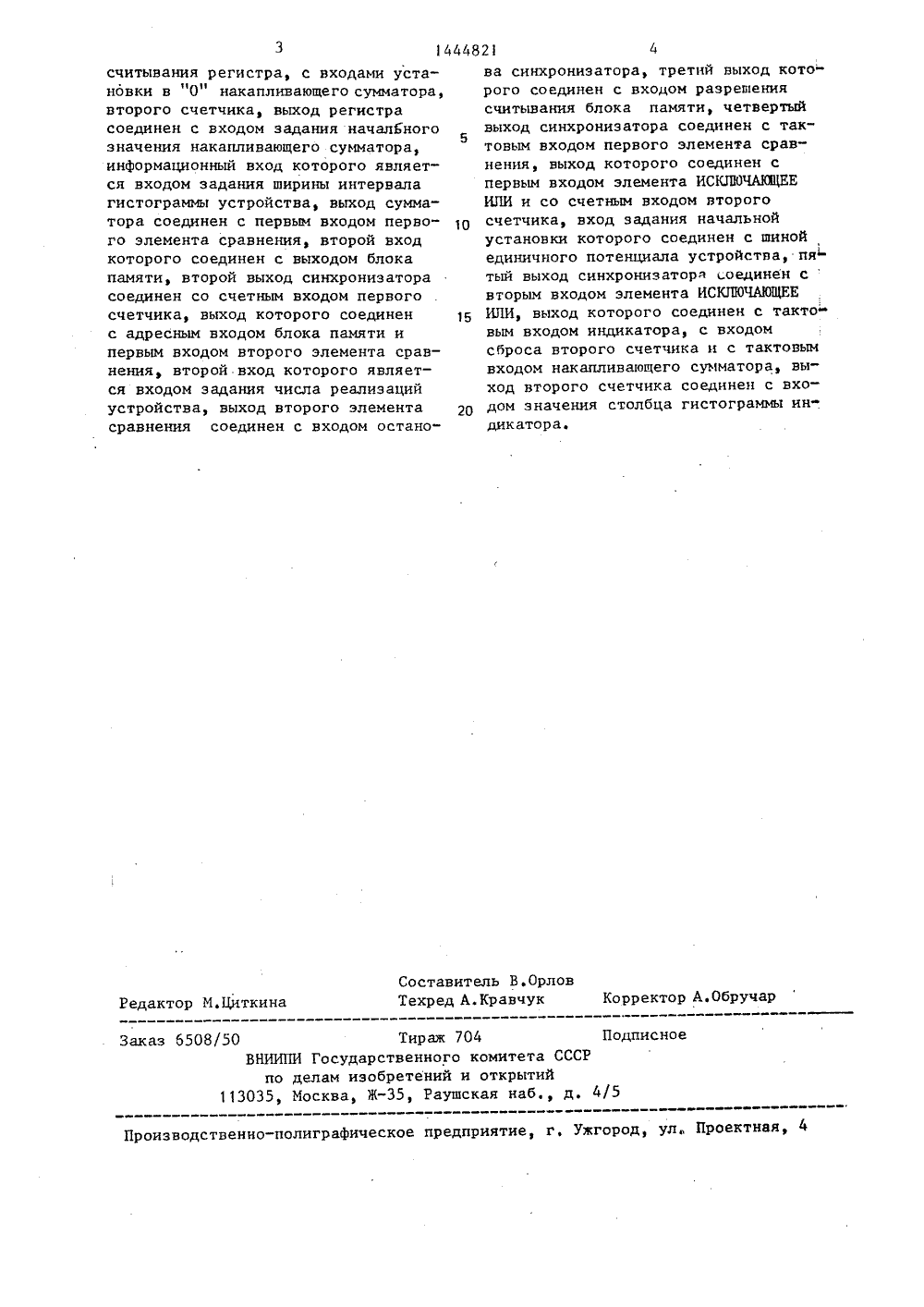

,4 ЕЛЬСТВ К АВТОРСКОМУ С ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(46) 15288. Бюл. В 46 (71) Уфимский авиационный институт им. Серго Орджоникидзе(56) Авторское свидетельство СССР У 964653кл. О 06 Р 15/36, 1981.Авторское свидетельство СССР У 995097, кл. 6 06 Р 15/36, 1981 (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ГИСТОГРАММЫ СЛУЧАЙНЬИ ЧИСЕЛ (57) Изобретение относится к вычислительной и информационной измерительной технике и может быть использовано для формирования гистограммы упорядоченной последовательности случайных чисел. Целью изобретения является упрощение устройства. Устройство содержит синхронизатор 1, регистр 2, накапливающий сумматор 3,Ь элементы 4, 5 сравнения, блок 6 памяти, счетчики 7, 8, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 9, индикатор 10. В устройстве формируются столбцы гистограммыпоследовательно. Упорядоченные реализации случайной величины записаны вблок памяти 6. В регистре 2 хранитсязначение правой границы первого интервала гистограммы. В счетчике 7формируются значения адресов ячеекблока памяти 6, содержащих реализации. При попадании текущей реализации в рассматриваемый интервал гистограммы, т,е, когда реализация меньшеего правой границы, записанной в сумматоре 3, содержимое счетчика 8 уве"личивается на единицу. Если очередная реализация превышает правую границу текущего интервала, на выходеэлемента ИСКЛЮЧАЮЩЕЕ ИЛИ 9 формируется импульс. По этому импульсу содержимое счетчика 8, равное значениюсоответствующего столбца гистограммы,1444821 3540 45 воспроизводится на индикаторе 10.Кроме того, содержимое сумматора 3увеличивается на величину, ширины интервала гистограммы. Счетчик 8 при Изобретение относится к вычисли=.тельной и информационной измерительной технике и может быть использовано для формирования гистограммы упорядоченной последовательности случайных чисел.Целью изобретения является упрощение устройства,На чертеже прйведена функциональная схема устройства.Устройство содержит синхронизатор1, регистр 2, накапливающий сумматор3, элементы 4, 5 сравнения, блок 6памяти, счетчики 7, 8, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 9 и индикатор 10.Устройство работает следующим образом.Перед началом работы упорядоченные реализации исследуемой случайнойвеличины Х записываются в ячейки блока 6 памяти - с первой по И-ю. Припоступлении импульса на вход запуска устройства на первом выходе синхронизатора 1 Формируется импульс с,устанавливающий в ноль счетчики 7 и8, Кроме того, в сумматор 3 из регистра 2 переписывается значение правойграницы А + Ь первого интервалагистограммы, где А - левая границаинтервала анализа, Ь - ширина интервала гистограммы. По каждому импульсу с второго выхода синхронизатора1 в счетчике 7 формируется значениенового адреса - с первого по М-й.По первому импульсу с третьего выходасинхронизатора 1 из блока памяти 6считывается реализацияХ, поступающая на второй вход элемента 4 сравнения, на первый вход которого подано значение А + Ь . Если (А + Ь Х,т.е. реализация Х, попадает в первыйинтервал, то на выходе элемента 4сравнения Формируется импульс, поступающий на вход элемента ИСКЛЮЧАЮЩЕЕИПИ 9, на другой вход которого одновременно, поступает импульс с пятоговыхода синхронизатора 1. Кроме того,5 10 15 20 25 30 этом устанавливается в единицу дляподготовки к формированию следующегостолбца. 1 ил. содержимое счетчика 8 увеличивается на единицу. На выходе элемента 9 ИСКЛЮЧАЮЩЕЕ ИЛИ единичный импульс формируется в том случае, если на его входах присутствуют разноименные сигналы (1 и О). Зто произойдет, когда очередная реализация Х окажетФ ся больше А + 6, На выходе элемента 9 Формируется импульс, по которому содержимое счетчика 8, равное значению первого столбца гистограммы, воспроизводится на индикаторе 10, Кроме того, содержимое сумматора 3 увеличивается на величину Ь, и на вход элемента 4 сравнения подается значение правой границы второго интервала гистограммы, т.е. устройство переходит к формированию второго столбца гистограммы. При этом реализация Х; учитывается установкой счетчика 8 в единицу. Таким образом, на индикаторе 10 поочередно воспроизводятся значения столбцов гистограммы - с первого по Б-й. По окончании считывания из блока памяти 6 всех И реализаций на выходе элемента 5 сравнения Формируется единичный потенциал, останавливающий работу синхронизатора 1. На этом процесс построения гистограмм заканчивается. Формула изобретения Устройство для формирования гистограммы случайных чисел, содержащее два счетчика, синхронизатор, первый выход которого соединен с входом установки в "0" первого счетчика, два элемента сравнения и регистр, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, оно содержит блок памяти, накапливающий сумматор, элемент ИСКЛЮЧАЮЩЕЕ ИПИ и индикатор, причем вход запуска синхронизатора является входом запуска устройства, первый выход синхронизатора соецинен с входом разрешения1444821 Составитель В. ОрловТехред А. Кравчук Редактор М,Циткина Корректор А.Обручар Заказ 6508/50 Тираж 704ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул Проектная, 4 считывания регистра, с входами установки в "0" накапливающего сумматора, второго счетчика, выход регистра соединен с входом задания начального значения накапливающего сумматора,5 информационный вход которого является входом задания ширины интервала гистограммы устройства, выход сумматора соединен с первым входом перво го элемента сравнения, второй вход которого соединен с выходом блока памяти, второй выход синхронизатора соединен со счетным входом первого счетчика, выход которого соединен с адресным входом блока памяти и первым входом второго элемента сравнения, второй вход которого является входом задания числа реализаций устройства, выход второго элемента 20 сравнения соединен с входом останова синхронизатора, третий выход которого соединен с входом разрешениясчитывания блока памяти, четвертыйвыход синхронизатора соединен с тактовым входом первого элемента сравнения, выход которого соединен спервым входом элемента ИСКЛЮЧАВЦЕЕИЛИ и со счетным входом второгосчетчика, вход задания начальнойустановки которого соединен с шинойединичного потенциала устройства, пятый выход синхронизатора .оединен свторым входом элемента ИСКЛЮЧАЮЩЕЕИЛИ, выход которого соединен с тактовым входом индикатора, с входомсброса второго счетчика и с тактовымвходом накапливающего сумматора, выход второго счетчика соединен с входом значения столбца гистограммы индикатора.
