Устройство для формирования импульсов длительностью, соответствующей длительности видеоимпульсов на заданном уровне

Номер патента: 1443145

Авторы: Кириллов, Ярош

ZIP архив

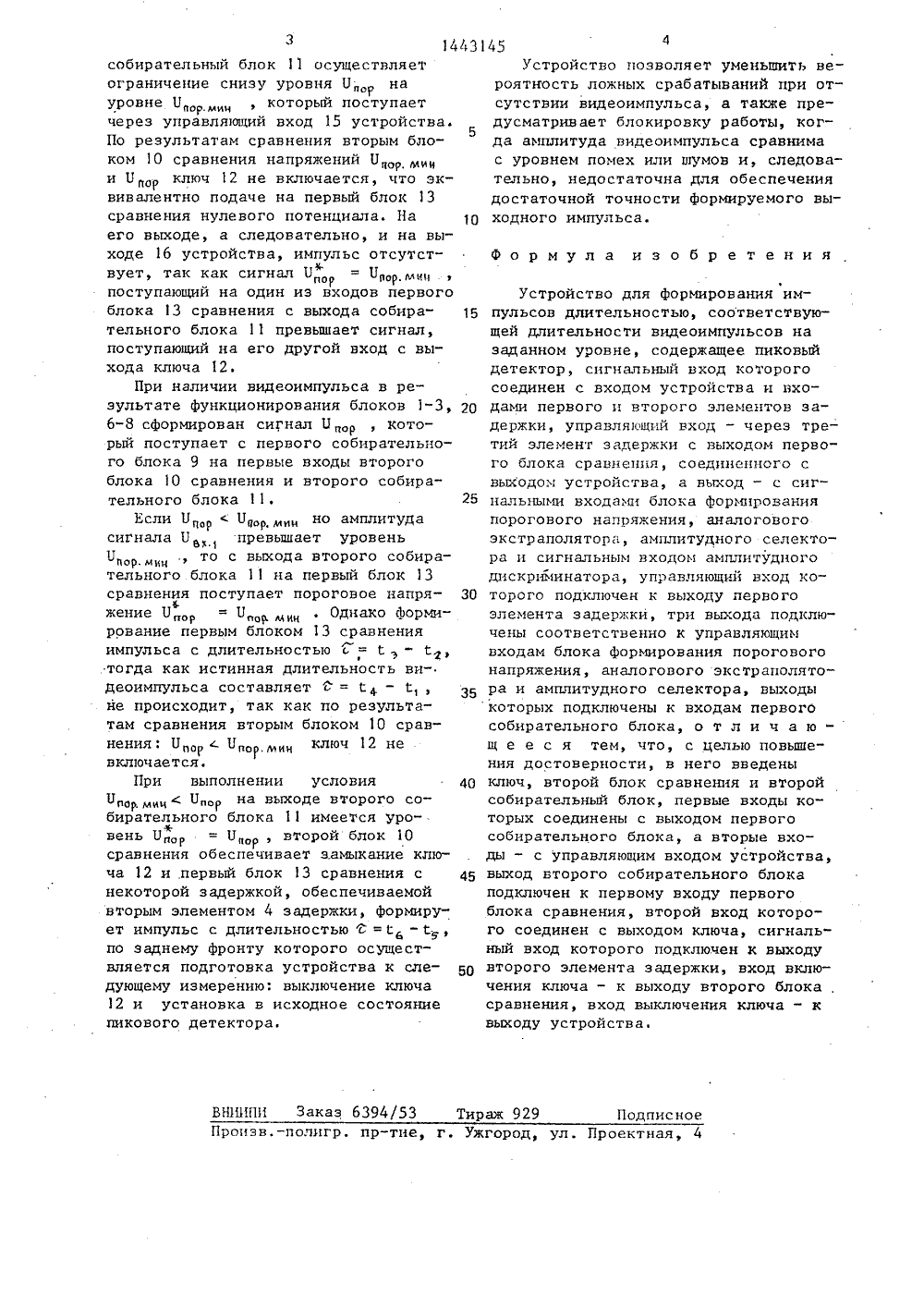

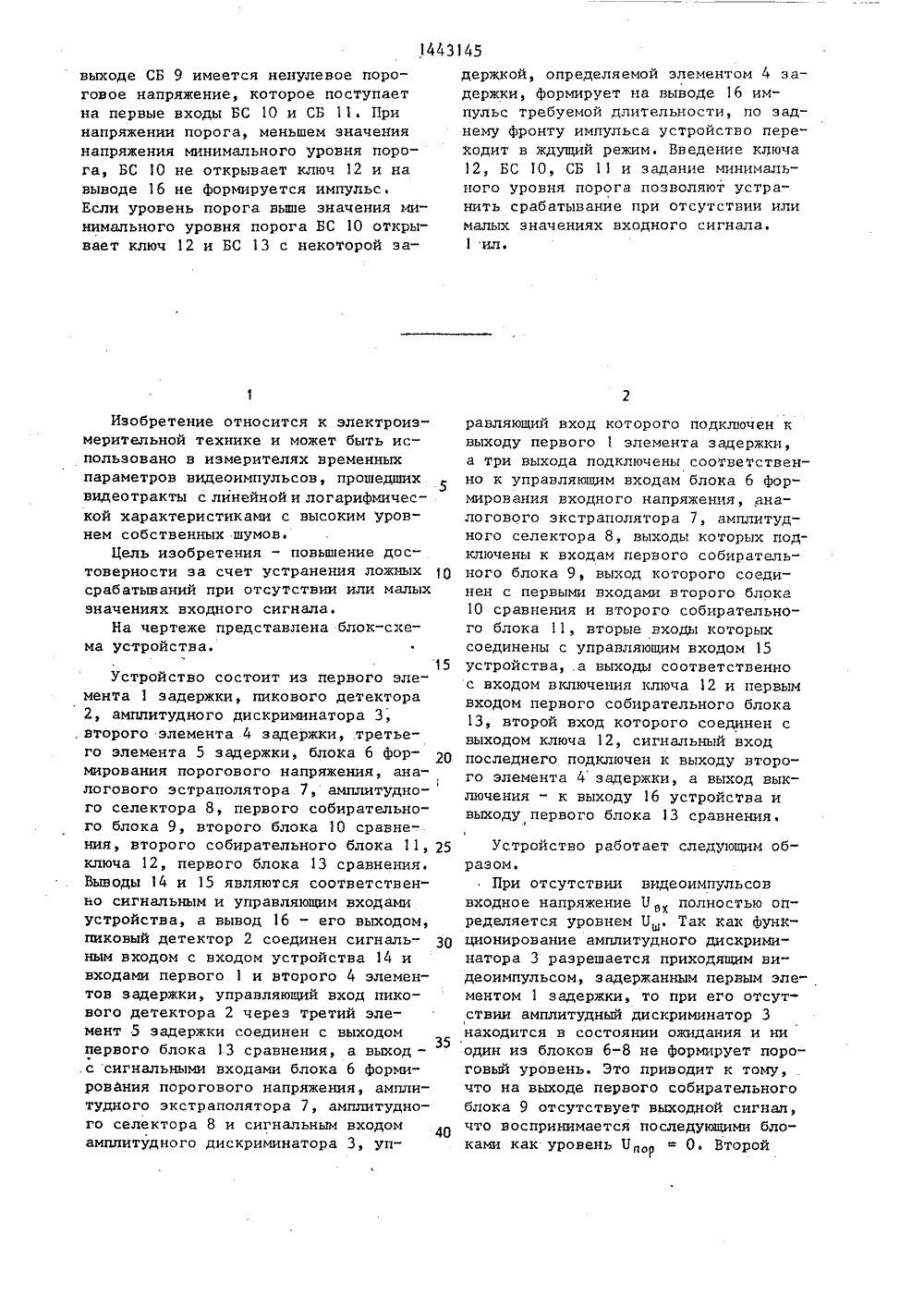

Текст
