Формирователь импульсных последовательностей

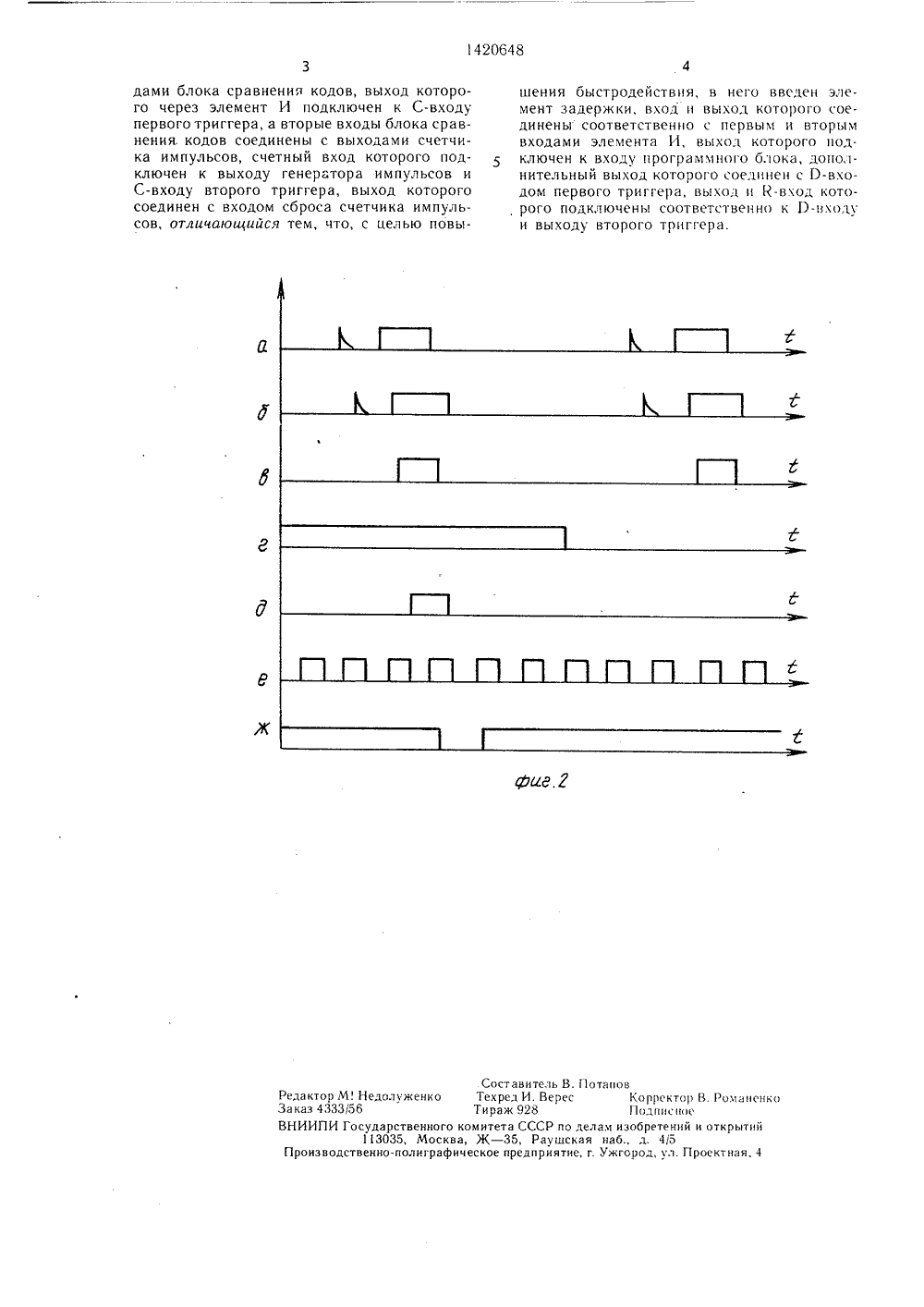

(72) А. Н. Мар нов и П. В. Ша (53) 621.374.32 (56) Авторское1177888, кл. Ларин, С. А. Гурья в,И.О рапов 088,8) свидет Н 03 К льство СССР3/64, 1983. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ ПИСАНИЕ ИЗО А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСНЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ(57) Изобретение может быть использовано в приборах автоматики, в частности для формирования точных временных интервалов с помощью импульсных последовательностей. Формирователь содержит генератор 1 импульсов, счетчик 2 импульсов, блок 3 сравнения кодов, программный блок 4, элемент И 8 и триггеры 9 и 10. Введение элемента 7 задержки и образование новых функциональных связей повышает быстродействие устройства, т.е. позволяет формировать как различные временные интервалы в соответствии с программой, так и равные временные интервалы без участия программного блока. 2 ил.Изобретение относится к импульсной технике и может быть использовано в приборах автоматики, измерительной техники, в частности для формирования точных временных интервалов с помощью импульсных посл едовател ьностей.Цель изобретения - повышение быстродействия устройства.На фиг. 1 изображена блок-схема формирователя импульсных последовательностей; на фиг. 2 - временные диаграммы, поясняюшие его работу.Формирователь импульсных последовательностей содержит последовательно соединенные генератор 1 импульсов, счетчик 2 импульсов, блок 3 сравнения кодов, программный блок 4, вклюцаюший регистр 5 памяти и блок 6 управления, и последовательно соединенные элемент 7 задержки, элемент И 8, первый триггер 9, второй триггер 10, выходную шину 1.Устройство имеет возможность работать в двух режимах. Первый режим - формирование импульсных последовательностей с произвольными временными интервалами между импульсами, цто требует циклического обращения к программному блоку для формирования необходимых выходных кодов, второй режим - формирование импульсных последовательностей с равными временными интервалами между импульсами, цто требует однократного обращения к программному блоку для формирования выходного кода.Во втором режиме устройство работает следующим образом.Перед нацалом работы триггеры 9 и 10 устанавливаются в нулевое состояние. Блок 6 управления формирует выходной код, который записывается в регистр 5 памяти. Младшие М - 1 разряды кода определяют знацения временного интервала, а М-ый разряд кода, который определяет режим работы устройства (фиг. 2 г), установлен в единицное состояние.Выходные импульсы генератора опорных импульсов 1 (фиг. 2 е) поступают на счетный вход сцетцика импульсов 2. При совпадении кодов счетцика 2 импульсов и регистра 5 памяти на выходе блока 3 сравнения появляется импульс. Блок 3 сравнения при большой разрядности входных кодов содержит большое количество логических элементов. В этом случае возникает возможность появления ложных импульсов (врезок) на его выходе (фиг. 2 а). Выходной сигнал блока 3 поступает на вход элемента задержки 7, где он задерживается на время Л 1, превышающее длительность врезок (фиг. 2 б).Сигналы с выхода блока 3 (фиг. 2 а) и выхода элемента 7 задержки логически умножаются элементом И 8 (фиг. 2 в). Таким образом, на выходе элемента И 8, а также и на выходной шине 11 устройства ложные им 30 35 нулевом состоянии, то его переключения не 40. происходит. Таким образом, формированиеимпульса принудительного обнуления счетчика 2 не производится. Сигнал с выхода устройства поступает на вход программного блока 4, При этом блок 6 управления формирует новое значение кода и заносит его 45 в регистр 5 памяти. Начинается формирование нового временного интервала.Таким образом, данное устройство позволяет формировать как различные временные интервалы в соответствии с программой 50 (режим 1), так и равные временные интервалы без участия программного блока, что обеспечивает большее быстродействие устройства в этом режиме (режим 2). Формула изобретения 5 10 15 20 25 пульсы (врезки) отселектированы. Выходной сигнал элемента И 8 (фиг, 2 в) поступает также на С-вход триггера 9 и передним фронтом записывает 1 (фиг. 2 г) в этот триггер (фиг. 2 д). По очередному импульсу с выхода генератора 1 ( фиг, 2 е) 1 с выхода триггер 9 записывается в триггер 10, на инверсном выходе которого появляется состояние О (фиг. 2 ж).Сигнал с инверсного выхода триггера 10 обнуляет триггер 9. Это состояние О следуюшим импульсом генераторазаписывается в триггер 10 и восстанавливает еди-. ничное состояние инверсного выхода этого триггера. Таким образом, на инверсном выходе триггера 10 формируется импульс обнуления, жестко засинхронизированный по времени и длительности сигналом генератора 1. Сформированный сигнал обнуления обеспечивает надежный сброс счетчика 2 импульсов. Выходной сигнал формирователя импульсных последовательностей внутри устройства поступает также на вход программного блока 4. Счетчик 2 импульсов после обнуления начинает снова подсчет входных импульсов, т.е. начинается формирование следуюшего временного интервала. В этом режиме блоком 6 осушествляется подсчет количества сформированных временных интервалов без изменения содержимого регистра 5. Включение первого режима работы производится программным блоком 4 путем записи в М-ый разряд регистра 5 памяти 0-го состояния (фиг, 2 г). Формирование сигнала равенства кодов на выходе блока 3 производится аналогично второму режиму. Аналогично производится формирование выходного сигнала элемента И 8 (фиг, 2 в). Этот сигнал поступает на С-вход триггера 9. Так как на Р-входе триггера 9 состояние О (фиг. 2 г) и он находится в Формирователь импульсных последовательностей, содержащий программный блок, выходы которого соединены с первыми вхо420648 дами блока сравнения кодов, выход которого через элемент И подключен к С-входу первого триггера, а вторые входы блока сравнения. кодов соединены с выходами счетчика импульсов, счетный вход которого подключен к выходу генератора импульсов и С-входу второго триггера, выход которого соединен с входом сброса счетчика импульсов, отличающийся тем, что, с целью повыСоставитель Техред И. Ве Тираж 928 комитета СССР а, Ж - 35, Рау ческое предприя В. Г 1 отапо рректор В. Романенкодппс иоеетений и открытий415д, ул. Проектная, 4 Г 1 о о делам изоб ская наб., д тие, г. УжгороРедактор М НедолуженкоЗа каз 4333/56ВНИИПИ Государственного113035, МоскПроизводственно-полиграф щения быстродействия, в него введен элемент задержки, вход и выход которого соединены соответственно с первым и вторым входами элемента И, выход которого подключен к входу программного блока, дополнительный выход которого соединен с Р-входом первого триггера, выход и К-вход которого подключены соответственно к Р-входу и выходу второго триггера.
