Устройство для измерения реакции испытуемого на движущийся сигнал

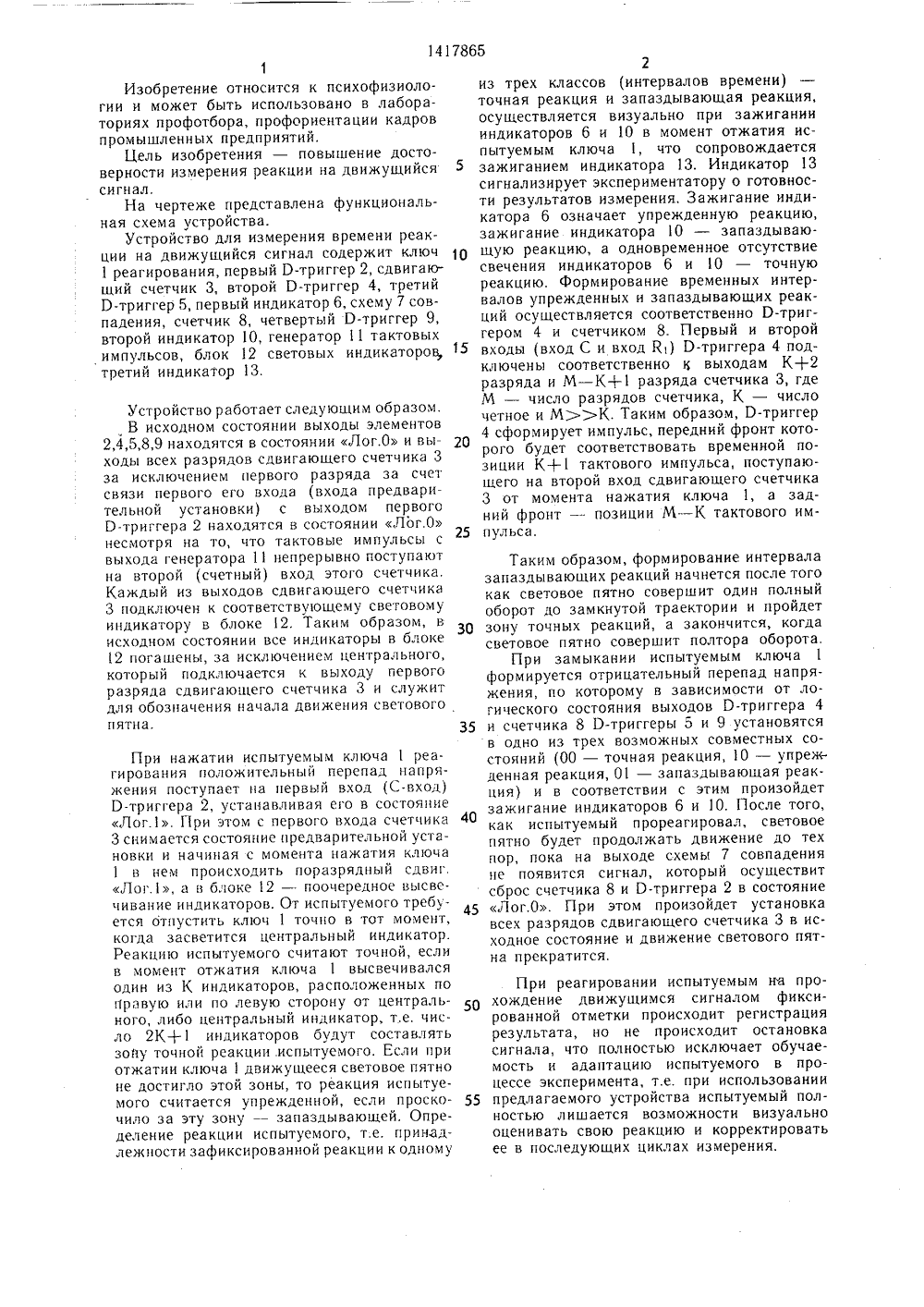

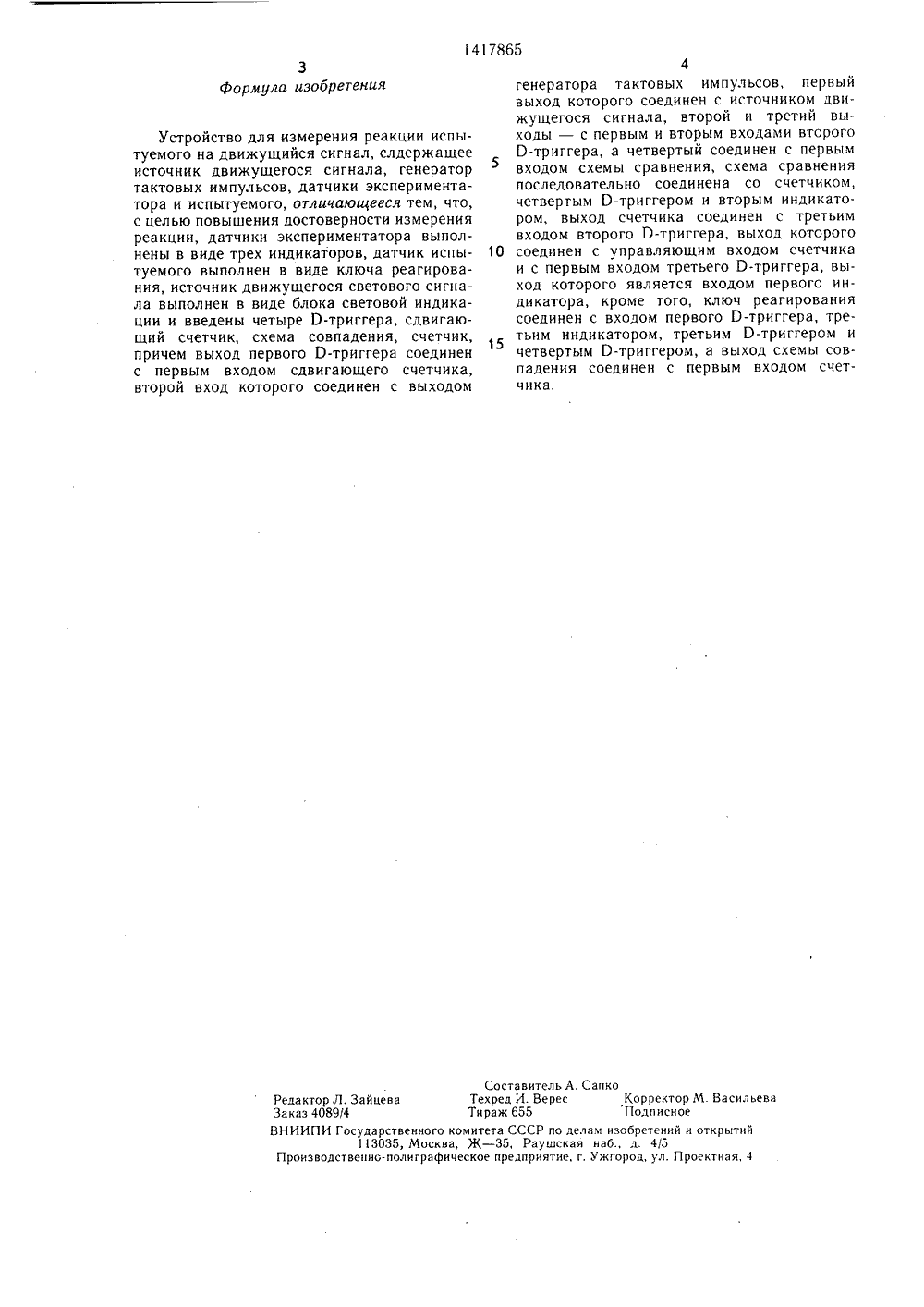

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН А 8014178 и 4 А 61 В 5/16 ИСАНИЕ ИЗОБРЕТЕНИЯ венный педагогиВ. А. СвинтеноЧелышев,И. Крепышев ьство ССС16, 1987. СЬ ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Казанский госудаческий институт(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РЕАКЦИИ ИСПЫТУЕМОГО НА ДВИЖУЩИЙСЯ СИГНАЛ(57) Изобретение относится к психологии и может быть использовано для профотбора. Цель изобретения - повышение достоверности измерения реакции на движущийся сигнал. Устройство содержит ключ 1 реапирования, первый Р-триггер 2, сдвигающий счетчик 3, второй Р-триггер 4, третий Р-триггер 5, первый индикатор 6, схему совпадения 7, счетчик 8, четвертый Р-триггер 9, второй индикатор 10, генератор тактовых импульсов 11, блок 12 световых индикаторов, третий индикатор 13. В процессе исследования испытуемый лишается возможности оценивать свою реакцию и корректировать ее в последующих циклах измерения.1 ил.141Изобретение относится к психофизиологии и может быть использовано в лабораториях профотбора, профориентации кадровпромышленных предприятий.Цель изобретения - повышение достоверности измерения реакции на движущийсясигнал,На чертеже представлена функциональная схема устройства.Устройство для измерения времени реакции на движущийся сигнал содержит ключ1 реагирования, первый Р-триггер 2, сдвигающий счетчик 3, второй Р-триггер 4, третийР-триггер 5, первый индикатор 6, схему 7 совпадения, счетчик 8, четвертый Р-триггер 9,второй индикатор 10, генератор 11 тактовыхимпульсов, блок 12 световых индикаторов,третий индикатор 13.Устройство работает следующим образом.В исходном состоянии выходы элементов 2,4,5,8,9 находятся в состоянии Лог.О и выходы всех разрядов сдвигающего счетчика 3 за исключением первого разряда за счет связи первого его входа (входа предварительной установки) с выходом первого Р-триггера 2 находятся в состоянии Лог.О несмотря на то, что тактовые импульсы с выхода генератора 11 непрерывно поступают на второй (счетный) вход этого счетчика. Каждый из выходов сдвигающего счетчика 3 подключен к соответствующему световому индикатору в блоке 2. Таким образом, в исходном состоянии все индикаторы в блоке 12 погашены, за исключением центрального, который подключается к выходу первого разряда сдвигающего счетчика 3 и служит для обозначения начала движения светового пятна.При нажатии испытуемым ключа 1 реагирования положительный перепад напряжения поступает на первый вход (С-вход) Р-триггера 2, устанавливая его в состояние Лог.1, При этом с первого входа счетчика 3 снимается состояние предварительной установки и начиная с момента нажатия ключа 1 в нем происходить поразрядный сдвиг. Лог., а в блоке 12 - поочередное высвечивание индикаторов. От испытуемого требуется отпустить ключ 1 точно в тот момент, когда засветится центральный индикатор. Реакцию испытуемого считают точной, если в момент отжатия ключа 1 высвечивался один из К индикаторов, расположенных по правую или по левую сторону от центрального, либо центральный индикатор, т.е. число 2 К+ 1 индикаторов будут составлять зону точной реакции испытуемого. Если при отжатии ключа 1 движущееся световое пятно не достигло этой зоны, то реакция испытуемого считается упрежденной, если проскочило за эту зону - запаздывающей. Определение реакции испытуемого, т.е. принадлежности зафиксированной реакции к одному17865 2из трех классов (интервалов времени) точная реакция и запаздывающая реакция, осуществляется визуально при зажигании индикаторов 6 и 10 в момент отжатия испытуемым ключа 1, что сопровождается зажиганием индикатора 13. Индикатор 13 сигнализирует экспериментатору о готовности результатов измерения. Зажигание индикатора 6 означает упрежденную реакцию, зажигание индикатора 10 - запаздывающую реакцию, а одновременное отсутствие свечения индикаторов 6 и 10 - точную реакцию, Формирование временных интервалов упрежденных и запаздывающих реакций осуществляется соответственно Р-триггером 4 и счетчиком 8. Первый и второй входы (вход С и вход К) Р-триггера 4 подключены соответственно к выходам К+2 разряда и М - К+ 1 разряда счетчика 3, где М - число разрядов счетчика, К - число четное и МК. Таким образом, Р-триггер 4 сформирует импульс, передний фронт которого будет соответствовать временной позиции К+1 тактового импульса, поступающего на второй вход сдвигающего счетчика 3 от момента нажатия ключа 1, а задний фронт - позиции М - К тактового импульса. Таким образом, формирование интервала запаздывающих реакций начнется после того как световое пятно совершит один полный оборот до замкнутой траектории и пройдет зону точных реакций, а закончится, когда световое пятно совершит полтора оборота.При замыкании испытуемым ключа 1 формируется отрицательный перепад напряжения, по которому в зависимости от логического состояния выходов Р-триггера 4 и счетчика 8 Р-триггеры 5 и 9 установятся в одно из трех возможных совместных состояний (00 - точная реакция, 10 - упрежденная реакция, 01 - запаздывающая реакция) и в соответствии с этим произойдет зажигание индикаторов 6 и 10. После того, как испытуемый прореагировал, световое пятно будет продолжать движение до тех пор, пока на выходе схемы 7 совпадения не появится сигнал, который осуществит сброс счетчика 8 и Р-триггера 2 в состояние Лог.О. При этом произойдет установка всех разрядов сдвигающего счетчика 3 в исходное состояние и движение светового пятна прекратится. 30 35 40 45 5 О 15 20 25 При реагировании испытуемым на прохождение движущимся сигналом фиксированной отметки происходит регистрация результата, но не происходит остановка сигнала, что полностью исключает обучаемость и адаптацию испытуемого в процессе эксперимента, т.е. при использовании предлагаемого устройства испытуемый полностью лишается возможности визуально оценивать свою реакцию и корректировать ее в последующих циклах измерения.Составитель А. Сапко Редактор Л. Зайцева Техред И. Верес Корректор М. Васильева Заказ 4089/4 Тираж 655 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4Устройство для измерения реакции испытуемого на движущийся сигнал, слдержащее источник движущегося сигнала, генератор тактовых импульсов, датчики экспериментатора и испытуемого, отличающееся тем, что, с целью повышения достоверности измерения реакции, датчики экспериментатора выполнены в виде трех индикаторов, датчик испытуемого выполнен в виде ключа реагирования, источник движущегося светового сигнала выполнен в виде блока световой индикации и введены четыре Р-триггера, сдвигающий счетчик, схема совпадения, счетчик, причем выход первого Р-триггера соединен с первым входом сдвигающего счетчика, второй вход которого соединен с выходом 4генератора тактовых импульсов, первый выход которого соединен с источником движущегося сигнала, второй и третий выходы - с первым и вторым входами второго Р-триггера, а четвертый соединен с первым входом схемы сравнения, схема сравнения последовательно соединена со счетчиком, четвертым Р-триггером и вторым индикатором, выход счетчика соединен с третьим входом второго Р-триггера, выход которого 10 соединен с управляющим входом счетчикаи с первым входом третьего Р-триггера, выход которого является входом первого индикатора, кроме того, ключ реагирования соединен с входом первого Р-триггера, третьим индикатором, третьим Р-триггером и четвертым Р-триггером, а выход схемы совпадения соединен с первым входом счетчика,
