Стыковое соединение стеновых панелей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

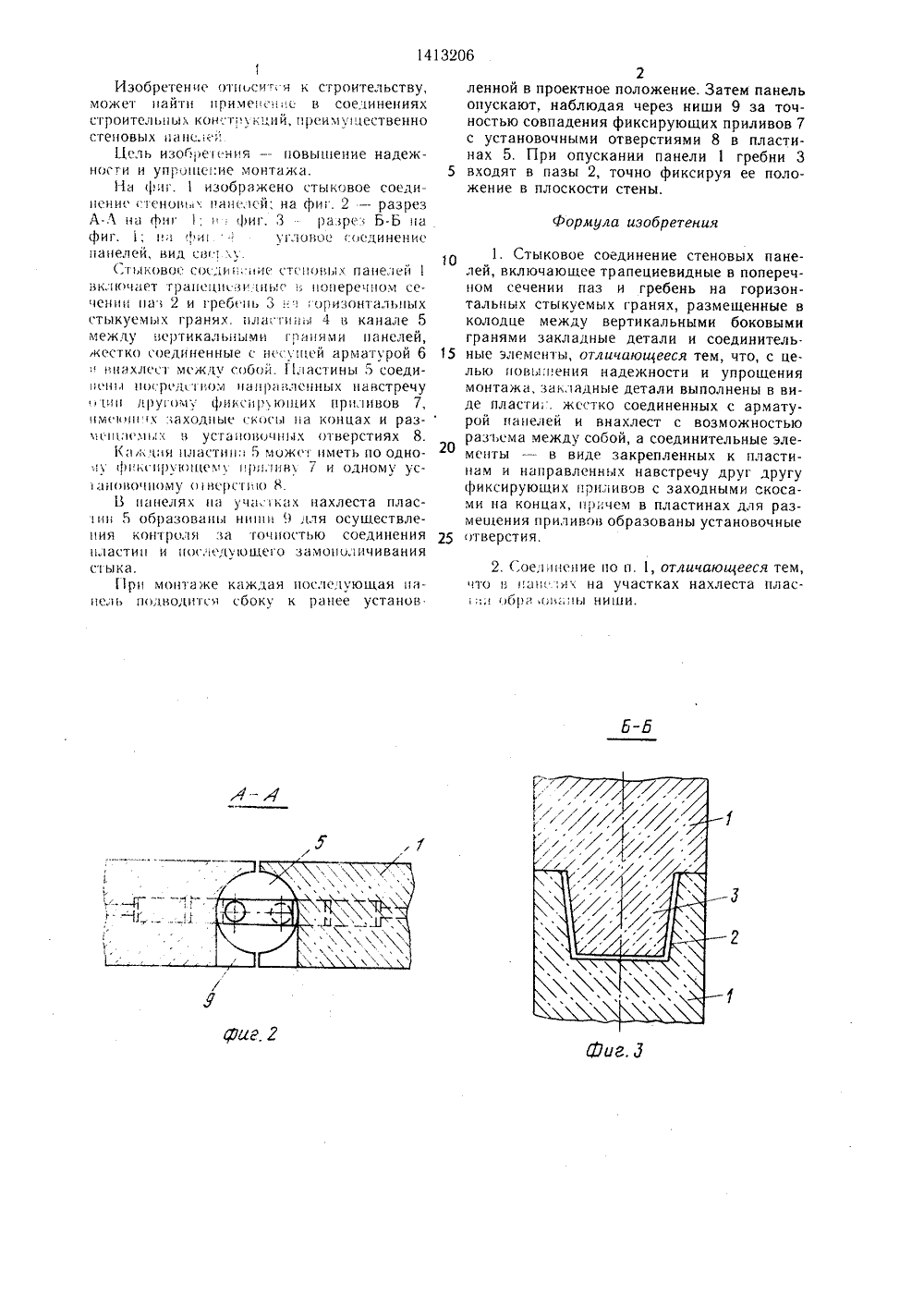

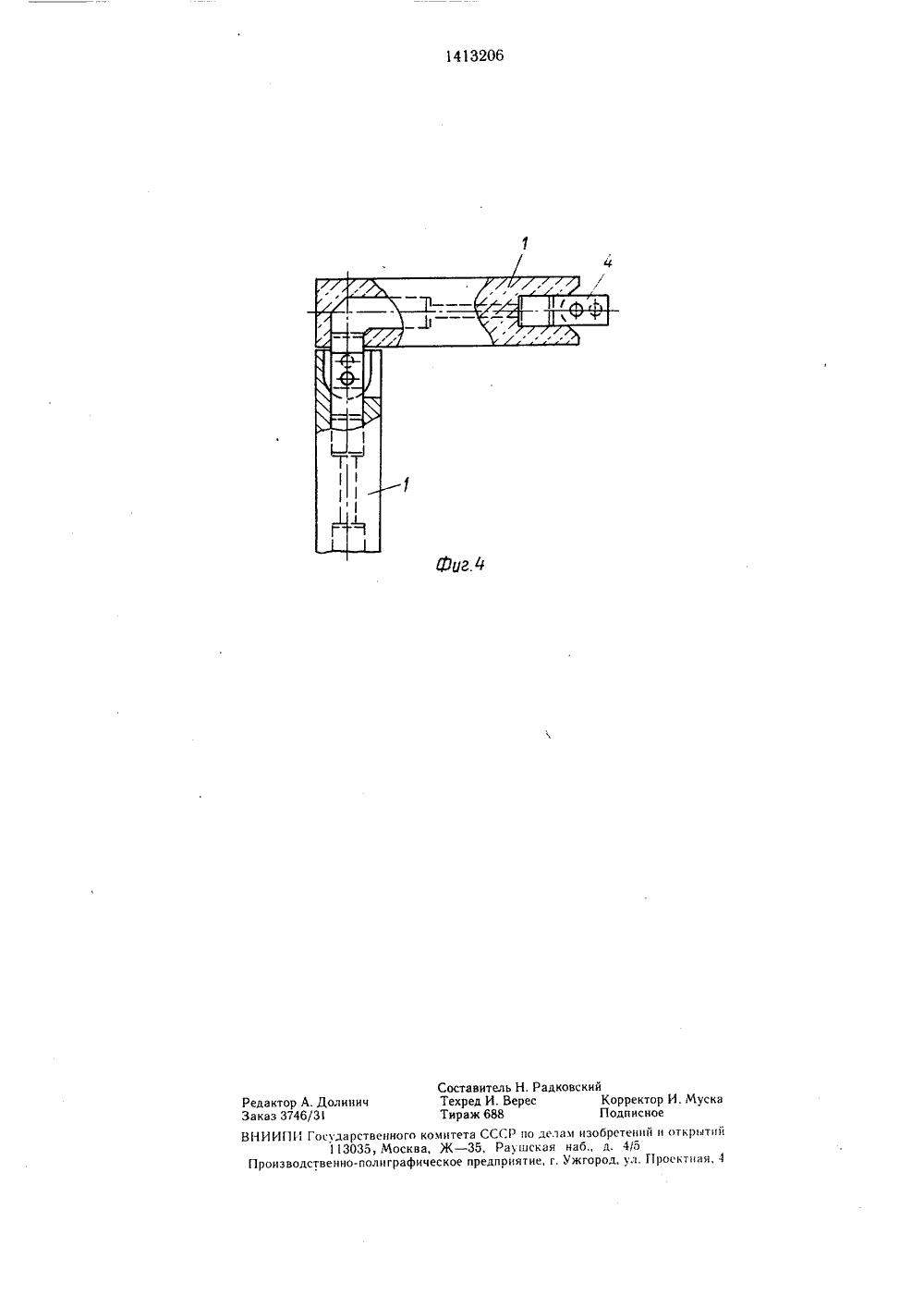

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119) (11)1) 4 Е 04 В 1/38, 1/6 НЫЙ КОМИТЕТ СССРОБРЕТЕНИЙ И ОТКРЫТИЙ ГОСУДАРСТ ПО ДЕЛАМ ПИСАНИЕ ИЗОБРЕТЕН ИДЕТЕЛЬСТВУ К АВТОРСКОМ ног ских 10.,71) Коммунарский завод крупнопанедомостроения,(54) СТЫКОВОЕ СОЕДИНЕНИЕ СТЕНОВЫХ ПАНЕЛЕЙ(57) Изобретение относится к строительству и может найти применение в соединениях стеновых панелей. Целью изобретения является повышение надежности и упрощение монтажа, Стыковое соединение панелей 1 включает трапециевидные в поперечном сечении пазы 2 и гребни 3 на горизонтальных стыкуемых гранях, пластина 4 в канале 5 между вертикальными гранями панелей, жестко соединенные с несущей арматурой 6 и внахлест между собой посредством фиксирующих приливов 7, входящих в установочные отверстия 8. В панелях в местах нахлеста пластин 4 образованы ниши 9 для осуществления контроля за точностью соединения пластин и последующего замоноличивания стыка. 1 з. п. ф-лы, 4 ил.б Г 114Изобретенс относи я к строительству, может найти приме с.с в соединениях строителсных конст)у кций, преи;с)уссественно стецовых цс.)с йЦель изобрес цця - повышение надежности и упроПс 1,ие монтажа.Ь фиг. 1 изображено стыковое соедицс"цис стево х цацслсй; на фц. 2 -- разрез А.А ца фи 1;. фиг. 3 - разре Б-Б ца фиг. 1; ц . " угловое ссединенис панелей, вид с)С)сс)вос сос,си): с- стоо: )х пане,)ей 1 включает трацеццсныл ц цоперечцом сечеццц ца2 и греб ць 3 ц оризонтал цых стыкуемых гранях. ц,)ас и)ы 4 в канале 5 между цсртика.ьцым) с 1 анями нацелен, жестко соединенные с цссуц 1 сй арматурой 6 1 цахлсс между собой. Гластины 5 соеди: с и), цс):рсчссо:. напралсцных навстречу 1 сии дру с)г)у фиксцрукнцих приливов 7, цмснц) )х: аходцые скосы ца концах и разчсц);и г,в установочных отверстиях 8.(с)ж.ся пластин; 5 гложс иметь по одно- )у )1 ксцр 1 н)Цсм ц,)цв I и одноВу ус ацоцо ному с)срстцю 8.В панелях ца уч, ках цахлеста плас)цц 5 образованы нцц)ц ) для осуществления контроля за сочностью соединения пластин и цс)сг)с,чу)ощего замоцоличивания стыка.1 рц монтаже каждая последующая цапель пододцтся сбоку к ранее установ 132062ленной в проектное положение. Затем панель опускают, наблюдая через ниши 9 за точностью совпадения фиксирующих приливов 7 с установочными отверстиями 8 в пластинах 5, При опускании панели 1 гребни 35 входят в пазы 2, точно фиксируя ее положение в плоскости стены.Формула изобретения1. Стыковое соединение стеновых панелей, включающее трапециевидные в поперечном сечении паз и гребень на горизонтальных стыкуемых гранях, размещенные в колодце между вертикальными боковыми гранями закладные детали и соединитель ные элементы, отличающееся тем, что, с целью с)ов ):пения надежности и упрощения монтажа, закладные детали выполнены в виде пласти; . жсстко соединенных с арматурой панелей и внахлест с возможностью раз ьсма между собой, а соединительные элементы - в виде закрепленных к пластинам и направленных навстречу друг другу фиксирующих приливов с заходными скосами на концах, причем в пластинах для размещения приливов образованы установочныеотверстия.2. Соед,пение по и. 1, отличающееся тем,что в а, ) на участках нахлеста пласц )б)а,с)м). ниши.Составитель Н, РаТехред И. ВересТираж 688енного комитета СССР по деМосква, Ж - 35, Раушсканграфическое предприятие,НИИПИ Государств 113035,Производственно-пол
СмотретьЗаявка
4191256, 09.02.1987
КОММУНАРСКИЙ ЗАВОД КРУПНОПАНЕЛЬНОГО ДОМОСТРОЕНИЯ
САЛАНТАЙ АЛЕКСАНДР МИХАЙЛОВИЧ, ПОТАПОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, ЮРОВ ЮРИЙ ГРИГОРЬЕВИЧ, ЮРОВА ЛАРИСА АЛЕКСАНДРОВНА, НИКИТЕНКО ВЛАДЛЕН АЛЕКСАНДРОВИЧ
МПК / Метки
Метки: панелей, соединение, стеновых, стыковое
Опубликовано: 30.07.1988
Код ссылки
<a href="https://patents.su/3-1413206-stykovoe-soedinenie-stenovykh-panelejj.html" target="_blank" rel="follow" title="База патентов СССР">Стыковое соединение стеновых панелей</a>
Стыковое соединение стеновых панелей сборного здания
Номер патента: 601368
Опубликовано: 05.04.1978
Авторы: Барков, Окландер, Сендеров, Сергеев
МПК: E04B 1/60
Метки: здания, панелей, сборного, соединение, стеновых, стыковое
...панели 1, нижний торец панели 2 и панель перекрытия 3. Опирание панели 2 на панель 1 осуществляется через точечные опоры в,виде болтов 4 с гайками 5, установлениых на торце панели 1. Болты 4 снабжены косынками б с жестко прикрепленными к ним анкерными стержнями 7. Болты с косынками и стержнями устанавливают в панели при ее формовании, Анкерные стержни должны заделываться в бетон панели 1 на длину не менее 20 диаметров стержня. Стыкуемый торец панели 2 снабжен закладными деталями в виде опорных пластин 8 с цилиндрами 9, к. каждому из которых по высоте посредством косынок 10 жестко прикреплены анкерные стержни 11. Панель перекрытия З,в своей опорной части, имеет соответствующие вырезы для размещения точечных опор.Ликерные стержни 11...
Стыковое соединение стеновых панелейс элементом kapkaca здания
Номер патента: 844706
Опубликовано: 07.07.1981
Авторы: Венедиктов, Гусев, Деев, Нанас, Птичкин
МПК: E04B 1/38
Метки: kapkaca, здания, панелейс, соединение, стеновых, стыковое, элементом
...с гайкой на другом, при этом, лапки изогнуты в сторонукромок панелей и выполнены зубчатыми, а отверстия в стенках элементакаркаса выполнены одно в виде прямоугольной прорези под планку, а второе - круглое под шпильку.На фиг. 1 изображено стыковое соединение в плане на уровне горизонтального стыка трехслойных стеновыхпанелей; на фиг. 2 - сечение А-Афиг. 1; на фиг. 3 - сечение Б-Бфиг. 2.Стыковое соединение включает трехслойные стеновые панели 1 с обрамляющим в виде швеллера ребром 2, зазор 3 между ребрами, элемент каркасав виде ригеля коробчатого сечения 4,планку 5, на одном конце которой имеются отогнутые в противоположные стороны лапки 6 с зубчатой насечкой 7на концах, а на другом конце - нарезная шпилька 8,причем планка 5...
Узел соединения металлических конструкций и способ монтажа мембранного покрытия
Номер патента: 1802845
Опубликовано: 15.03.1993
Авторы: Вайнштейн, Гольденберг, Тулебаев
Метки: конструкций, мембранного, металлических, монтажа, покрытия, соединения, узел
...в виде фасонки 9 для, крепления.в процессе монтажа тяг 10.1802845 г Монтаж мембранного покрытия осуществляется следующим способом,На подготовленной площадке монтируют железобетонные конструкции трибун 11и опоры 12 коробчатого сечения, после -,его 5монтируют наклонные решетчатые рамы 13,Затем собирают две трехгранные фермы 5,каждая из которых выполнена из плоскойсерповидной формы 14, соединенной с двумя криволинейными балками 15, повторяющими очертание верхнего пояса, системойраскосов 16 и имеющих опорные части 4, иустанавливают обе висячие фермы 5 в проектное положение, далее поворачивают ихнавстречудруг другу наугол 39 к горизонту 15и соединяют связевыми плоскими фермами17, образуя при этом центральную пространственную...
Стыковое соединение стеновых панелей с каркасом здания
Номер патента: 1597426
Опубликовано: 07.10.1990
Метки: здания, каркасом, панелей, соединение, стеновых, стыковое
...каркасом 2 здания включает выполненные в виде соосцо расположенных трубок 3 закладные детали в сопрягаемых торцовых гранях панелей и размешенные в зазоре 4 между ними соединительные пластины 5 с Г-образными прорезями 6 под шейку 7 вертикально прикрепленных к каркасу 2 скоб, На противоположном конце каждой пластины 5 образовано отверстие 8 для шарнирного соединения с закладными деталями панелей 1 верхнего и нижнего рядов стены.Шарнирное соединение осуществляется посредством расположенного в трубках 3 осевого стержня 9, пропушеццого в отверстие 8 соединительной пластины 5. В швах между торцовыми гранями панелей 1 верхнего и нижележащего рядов, а также между панелями и каркасом 2 здания размещены герметизирующие прокладки 1 Е.Монтаж...
Стыковое соединение стеновых панелей
Номер патента: 1617108
Опубликовано: 30.12.1990
Авторы: Баранов, Пономарев, Потапов, Салантай, Юров
Метки: панелей, соединение, стеновых, стыковое
...в соединениях строиельных конструкций, преимущественно стеовых панелей, и является дополнительнымосновному поавт. св.1413206.Цель изобретения - упрощение монажа одновременно наружных и внутренниханелей стен,На фиг, 1 показаны поперечные наружые и внутренние панели в сборе, разрез;а фиг. 2 - разрез А - А на фиг. 1; наиг. 3 - узел 1 на фиг, 2.Стыковое соединение стеновых наружых 1 и внутренних 2 панелей включат пластины 3 наружных панелей 1 и пласины 4 внутренних панелей 2, размещеные в канале 5 между вертикальнымиранями панелей, жестко соединенные с раочей арматурой 6 и внахлест между собой посредством фиксирующих приливов 7,ходящих в установочные отверстия 8.ри этом установочные отверстия 8 пластин 4нутренних панелей 2 расположены друг...
