Стыковое соединение стеновых панелей с каркасом здания

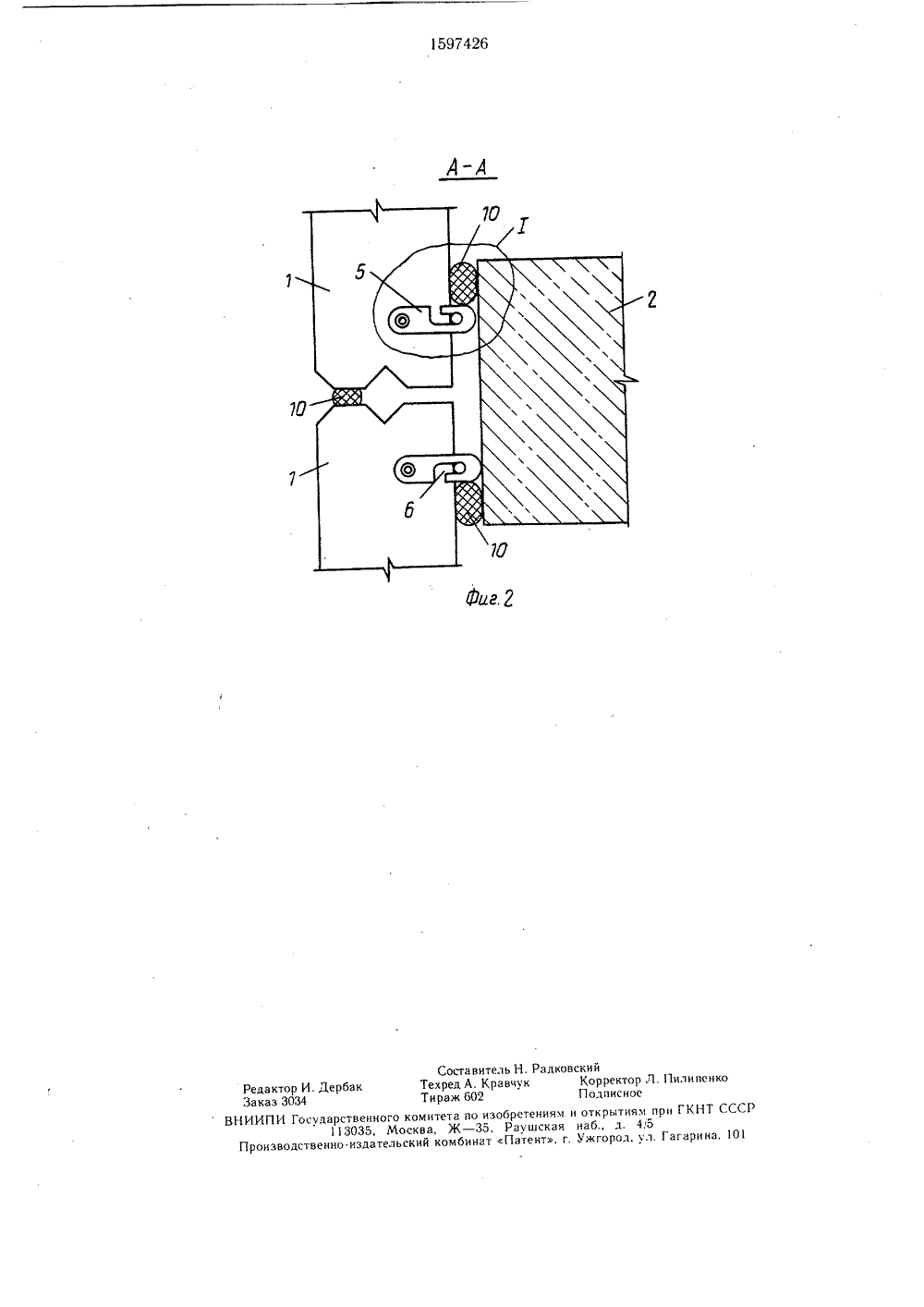

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 15974 9 8 О (1 5)5 Е 04 В 1/38, 1/61 ОСУДАРСТВЕННЫИ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯН А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ37 В. М Шестак -413 (088.8)., Раков М. В.ограждающие даний-.М.: Ст в Крупноонст рукойиздат,ельство СССР В 1/38, 1970. ОЕДИНЕНИЕ КАРКАСОМ 3 тносится к стр спользовано пр ых зданий пре х районах. Цел(54) СТЫКОВОЕ СВЫХ ПАНЕЛЕЙ С(57) Изобретение ову и может быть иденни стен каркаснвенно в сейсмически СТЕНОДАНИЯ ител ьсти возве- мущестю изоб 1:О(56) М ар гол ин А. Гпанельные стеновыеции промышленных1963, с. 107, рис. 51Авторское свидет365443, кл. Е 04 ретения является снижение трудоемкости монтажа и повышение надежности соединения. Стыковое соединение панелей 1 с каркасом 2 включает выполненные в виде трубок 3 закладные детали в сопрягаемых торцовых гранях панелей, соединительную пластину 5, надетую на размещенный в трубках 3 осевой стержень 9 и имеющую Г-образную прорезь 6 под шейку 7 вертикально прикрепленной к каркасу 2 скобы. На монтаже пластину 5 прорезью 6 надевают на шейку 7 скобы, разворачивают на 90 до совпадения отверстия 8 с трубкой 3 и вставляют в них осевой стержень 9. Панели вышележащего ряда своими закладными деталями устанавливают на стержни 9 и крепят к каркасу пластинами 5 в описанной последовательности. 3 ил.1597426 Формула изобретения иг,7 Изобретение относится к строительству и может быть использовано при возведении стен каркасных зданий, преимушественно, в сейсмических районах.Целью изобретения является снижение трудоемкости монтажа и повышение надежности соединения.На фиг. 1 изображено стыковое соединение, общий вид; на фиг. 2 - сечение А - А на фиг. 1; ца фиг. 3 - узел 1 на фиг. 2, аксонометрия.Стыковое соединение панелей 1 с каркасом 2 здания включает выполненные в виде соосцо расположенных трубок 3 закладные детали в сопрягаемых торцовых гранях панелей и размешенные в зазоре 4 между ними соединительные пластины 5 с Г-образными прорезями 6 под шейку 7 вертикально прикрепленных к каркасу 2 скоб, На противоположном конце каждой пластины 5 образовано отверстие 8 для шарнирного соединения с закладными деталями панелей 1 верхнего и нижнего рядов стены.Шарнирное соединение осуществляется посредством расположенного в трубках 3 осевого стержня 9, пропушеццого в отверстие 8 соединительной пластины 5. В швах между торцовыми гранями панелей 1 верхнего и нижележащего рядов, а также между панелями и каркасом 2 здания размещены герметизирующие прокладки 1 Е.Монтаж панелей стенового ограждения осуществляют следуюгци м образом.На торце панели 1 нижнего ряда после установки ее краном в проектное положение з а к репл яют црокл адку 1 Е, Соединит ел ьную пластину 5 располагают вдоль каркаса 2 и Г-образной прорезью 6 одевают ца скобу так, что ее шейка 7 оказывается в конце прорези. Затем пластину 5 поворачивают на 9 Е перпендикулярно каркасу 2 до совпадения отверстия 8 с трубкой 3, после чего. в 5 1 отверстие 8 и трубку вставляют осевойстержень 9 и устанавливают на него своей закладкой деталью (трубкой 3) панель 1 вышележащего ряда,10Изобретение позволяет упростить и снизить трудоемкость монтажа за счет исключения сварочных работ, повысить надежность соединения за счет возможности взаимного смещения панелей и каркаса . в плоскости стенового ограждения при сейсми ческих воздействиях на здание и за счетдополнительного крепления панелей в рядах между собой. 20Стыковое соединение стеновых панелейс каркасом здания, включающее закладные детали в сопрягаемых торцовых гранях панелей верхнего и нижнего рядов стены, размещенные в зазоре между ними соеди нительцые пластины с прорезью каждая подшейку вертикально прикрепленной к каркасу скобы, отличающееся тем, что, с целью снижения трудоемкости монтажа и повышения надежности соединения, прорези пластины выполнены Г-образной формы, а на 30 противоположных концах пластин образованы отверстия для шарнирного соединения с закладными .деталями, при этом последние выполнены в виде соосно расположенных трубок, объединенных пропущенными через отверстия пластин осевыми стержнями.1597426 А-А адковскии Корректор Л Подписное Соста в и тел ь НТехред А. КравчуТираж 602 ипенк ВНИИПИ Государственного комитета по из 113035, Москва, Ж - 35,Производственно. издательский комбинат
