Способ глубинного уплотнения слабых грунтов под фундамент

Номер патента: 1413190

Авторы: Винокуров, Ермашов, Леонюк, Сеськов, Тяглик

ZIP архив

Текст

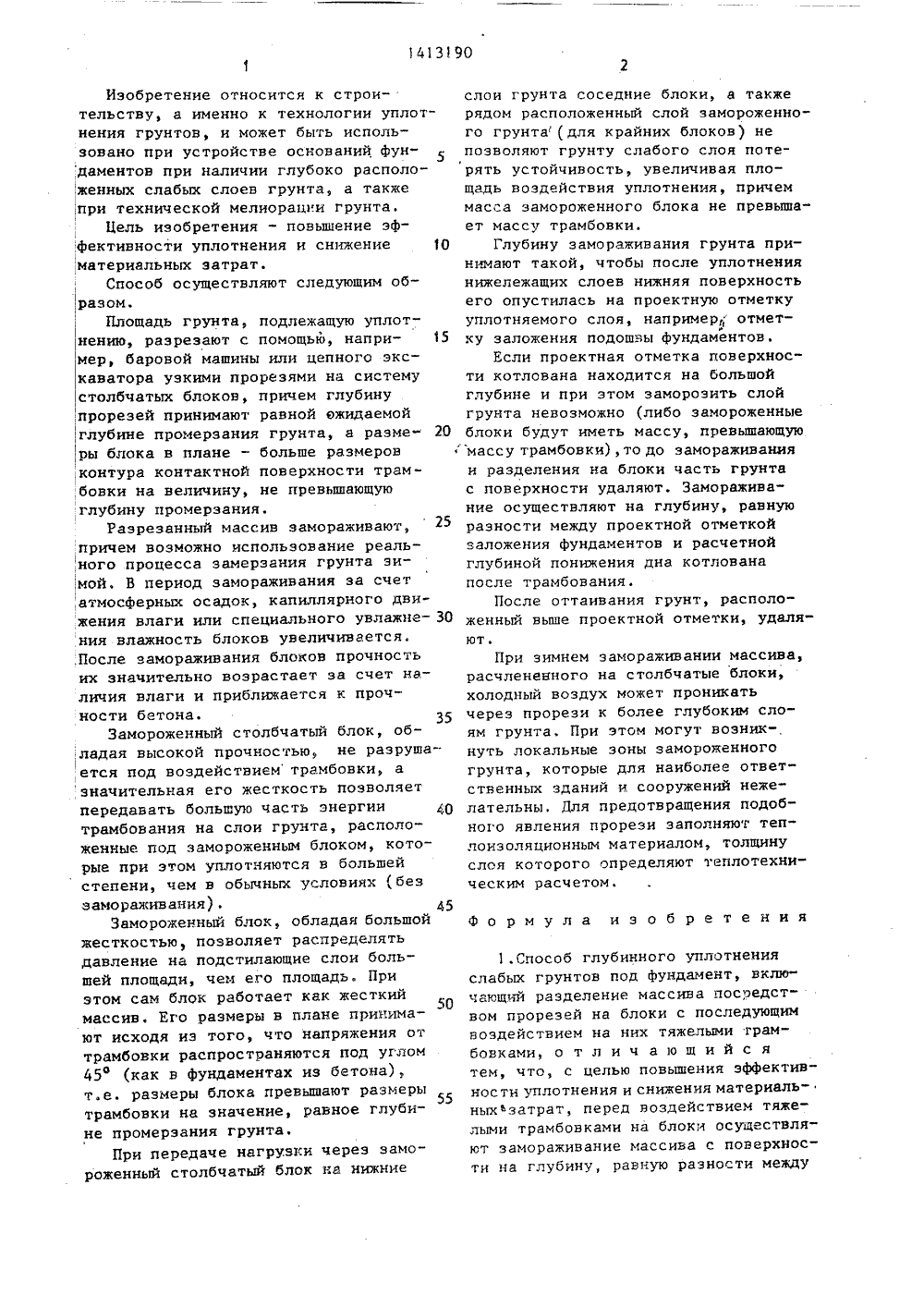

(19) 111) 611 4 Е 02 0 3/04 ТЕЛЬСТВУ К АВТОРСКОМ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Институт строительства и архитектуры Госстроя БССР(56) Авторское свидетельсто СССРУ 638670, кл. Е 02 Э 3/О, 978.(54) СПОСОБ ГЛУБИННОГО УПЛОТНЕНИЯСЛАБЫХ ГРУНТОВ ПОД ФУНДАМЕНТ(57) Изобретение относится к технологии уплотнения грунтов, может бытьиспользовано при устройстве оснований фундаментов при наличии глубокорасположенных слабых слоев грунта и озволит повысить з ективность уплотнения и снизить материальные затраты. Способ включает разделение массива посредством прорезей на блоки,затем воздействие на них тяжелымитрамбовками, перед которыми осуществляют замораживание массива, Величиназамораживания равна разности междупроектной отметкой заложения фундаментов и расчетной глубиной понижения дна котлована после трамбовки.Прорези выполняют на глубину промерзания. Размеры блоков в плане большеразмеров контура контактной поверхнос"ти трамбовки на величину, не превышающую глубины промерзания. Прорезизаполняют теплоизоляционным материалом. 1 з.п. ф-лы.Изобретение относится к строительству, а именно к технологии уплотнения грунтов, и может быть использовано при устройстве оснований фундаментов при наличии глубоко расположенных слабых слоев грунта, а также;при технической мелиорации грунта.Цель изобретения - повышение эффективности уплотнения и снижение 1 Оматериальных затрат.Способ осуществляют следующим образом.Площадь грунта, подлежащую уплотнению, разрезают с помощью, например, баровой машины или цепного экскаватора узкими прорезями на системустолбчатых блоков, причем глубинупрорезей принимают равной ожидаемойглубине промерэания грунта, а раэмеры блока в плане - больше размеров,контура контактной поверхности трамбовки на величину, не превышающуюглубину промерзания.Разрезанный массив замораживают,25причем возможно использование реаль,ного процесса замерзания грунта зи,мой, В период замораживания за счетатмосферных осадок, капиллярного движения влаги или специального увлажнения влажность блоков увеличивается.После замораживания блоков прочностьих значительно возрастает за счет наличия влаги и приближается к прочности бетона.35Замороженный столбчатый блок, об.ладая высокой прочностью, не разруша-.ется под воздействием трамбовки, азначительная его жесткость позволяетпередавать большую часть энергиитрамбования на слои грунта, расположенные под замороженным блоком, которые при этом уплотняются в большейстепени, чем в обычных условиях (беззамораживания),45Замороженный блок, обладая большойжесткостью, позволяет распределятьдавление на подстилающие слои большей площади, чем его площадь. Приэтом сам блок работает как жесткиймассив. Его размеры в плане принимают исходя иэ того, что напряжения оттрамбовки распространяются под углом45 (как в фундаментах из бетона),т.е. размеры блока превышают размерытрамбовки на значение, равное глубине промерзания грунта,При передаче нагрузки через замороженный столбчатый блок на нижние слои грунта соседние блоки, а также рядом расположенный слой замороженного грунта( для крайних блоков) не позволяют грунту слабого слоя потерять устойчивость, увеличивая площадь воздействия уплотнения, причем масса замороженного блока не превышаа" ет массу трамбовки.Глубину замораживания грунта принимают такой, чтобы после уплотнения нижележащих слоев нижняя поверхностьего опустилась на проектную отметку уплотняемого слоя, например, отметку заложения подошвы фундаментов,Если проектная отметка поверхности котлована находится на большой глубине и при этом заморозить слой грунта невозможно (либо замороженныеблоки будут иметь массу, превышающую"массу трамбовки), то до замораживания и разделения на блоки часть грунта с поверхности удаляют. Замораживание осуществляют на глубину, равнуюразности между проектной отметкойзаложения фундаментов и расчетнойглубиной понижения дна котлованапосле трамбования. После оттаивания грунт, расположенный выше проектной отметки, удаляют.При зимнем замораживании массива,расчлененного на стслбчатые блоки,холодный воздух может проникатьчерез прорези к более глубоким слоям грунта, При этом могут возникнуть локальные эоны замороженногогрунта, которые для наиболее ответственных зданий и сооружений нежелательны. Для предотвращения подобного явления прорези заполняют теплоиэоляционным материалом, толщинуслоя которого определяют теплотехническим расчетом,Формула изобретения1.Способ глубинного уплотнения слабых грунтов под фундамент, включающий разделение массива посредством прорезей на блоки с последующим воздействием на них тяжелыми грамбовками, отличающийся тем, что, с целью повышения эффективности уплотнения и снижения материальныхзатрат, перед воздействием тяжелыми трамбовками на блоки осуществляют замораживание массива с поверхности на глубину, равную разности между141390 Составитель Т.КалининаРедактор А.Долинич Техред Л,Сердюкова Корректор Э.Лончакова Тираж б 37 Заказ 3744/30 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб, д. 4/5е Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 проектной отметкой заложения фундаментов и расчетной глубиной понижения дна котлована после трамбовки, а прорези выполняют на глубину промерэания при этом размеры блоков в плане больше размеров контура контактной поверхности трамбовки на величину, не превышающую глубину промерзания.2. Способ по п.1, о т л и ч а ющ и й с я тем, что прорези заполня"- ют теплоизоляционным материалом.

Смотреть

Заявка

4193500, 11.02.1987

ИНСТИТУТ СТРОИТЕЛЬСТВА И АРХИТЕКТУРЫ ГОССТРОЯ БССР

ВИНОКУРОВ ЕВГЕНИЙ ФЕДОРОВИЧ, ЕРМАШОВ ВАЛЕРИЙ ПЕТРОВИЧ, ТЯГЛИК ВИКТОР ЕГОРОВИЧ, СЕСЬКОВ ВАЛЕРИЙ ЕФИМОВИЧ, ЛЕОНЮК МИХАИЛ ЛУКЪЯНОВИЧ

МПК / Метки

МПК: E02D 3/046

Метки: глубинного, грунтов, слабых, уплотнения, фундамент

Опубликовано: 30.07.1988
