Регулятор уровня верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1405030
Авторы: Кривошеева, Сергеев
Текст

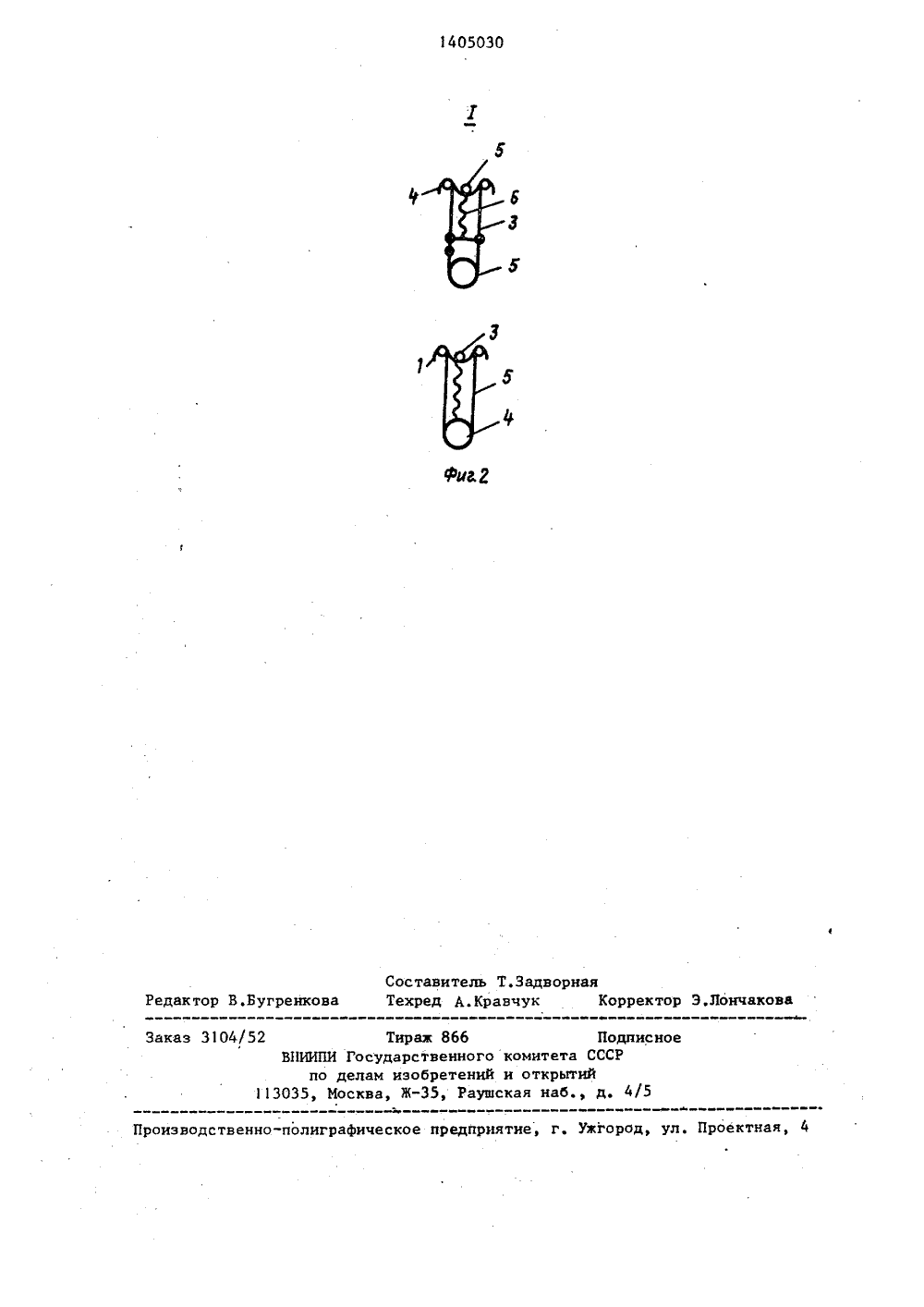

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 1 Н 14 О 5 19) 4 С 05. Р 9/02 ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) ( Р бьеф ель ССС986СР ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Днепропетровский сельскохозяйственный институт(56) Авторское свидетельство Р В 1348785, кл. С 05 Р 9/02, 1Авторское свидетельство СС У 1348785, кл. С 05 П, 12,12.86. (54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА (57) Изобретение относится к гидротехнике и.может быть использовано в качестве регулятора уровня верхнего а на оросительных системах. Ц изобретения - повышение надежности при резких изменениях расхода, а также предохранения гибкой оболочки от разрыва при воздействии на нее резких динамических условий. Регулятор уровня содержит каркас в виде трехгранной призмы 1, расположенной на горизонтальной оси 2 вращения, рамы 3, гибкую оболочку 4. Выполнение одной из рам 3 полой и размещение в ней подпружиненной оси 5, на которой перемещается гибкая оболочка 4, обеспечивает повышение надежности 2 ил.Изобретение относится к гидротехнике и может быть использовано в качестве регулятора уровня верхнегобьефа на оросительных системах,Цель изобретения - повышение надежности при резких изменениях расхода, а также предохранение гибкой оболочки от разрыва при воздействии нанее резких динамических усилий.На фиг.1 показан регулятор, общийвид; на фиг.2 - узел 1 на фиг.1.Регулятор содержит каркас в видетрехгранной призмы 1, расположеннойна горизонтальной оси 2 вращения. 15Трехгранная призма 1 содержит рамы 3,радиально расходящиеся от горизонтальной оси 2 вращения, которая расположена в поперечном сечении трехгранной призмы 1. На напорной и горизонтальной гранях трехгранной призмы1 размещена гибкая оболочка 4, которая закреплена на горизонтальных ребрах трехгранной призмы 1. Одна иэрам 3 выполнена полой и содержит ось 255, подпружиненной пружиной б. На оси5 перемещается гибкая оболочка 4,Ось 5 фиксирована в различных положениях на раме 3.Регулятор работает следующим образом.При уровне воды в верхнем бьефениже расчетного регулятор закрыт.При достижении уровнем воды в верхнембьефе таких значений, при которыхгидростатическое давление на гибкуюоболочку 4 превышает вес регулятора(т.е, заказного уровня), начинаетсявращение последнего по часовой стрелке вокруг. оси 2. Образуется донное водопропускное отверстие между нижней частью регулятора и дном водовыпуска, При значительном превышении расчетного уровня истечение осуществляется как иэ-под регулятора, так и через верх сооружения. Пропуск наносов осуществляется из-под регулятора, а плавающие частицы сбрасываются через гребень затвора.При соударении воды, переливающейся через гребень, и потока из-под регулятора уменьшается длина отгона. прыжка и происходит гашение энергии в нижнем бьефе.При уменьшении уровня воды в верхнем бьефе затвор возвращается в пер" воначальное положение.Формула изобретенияРегулятор уровня верхнего бьефа,содержащий каркас в виде трехгранной призмы, расположенной на горизонтальной оси вращения и содержащей рамы, радиально расходящиеся от горизонтальной оси вращения, которая расположена в поперечном сечении трехгранной призмы, на напорной и горизонтальной гранях которой размещенагибкая оболочка, закрепленная на горизонтальных ребрах, о т л и ч а ю -щ и й с я тем, что, с целью повышения надежности при резких измененияхрасхода, а также предохранения гибкойоболочки от разрыва при воздействиина нее резких динамических усилий,одна из рам содержит подпружиненнуюось, на которой размещена гибкая оболочка,1405030Составитель Т,Задворная Редактор В.Бугренкова Техред А. Кравчук Корректор Э,Лончакова Заказ 3104/52 Тирак 866 Подписное ВПИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Узгород, ул, Проектная, 4
СмотретьЗаявка
4107398, 12.08.1986
ДНЕПРОПЕТРОВСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
СЕРГЕЕВ БОРИС ИВАНОВИЧ, КРИВОШЕЕВА НАТАЛЬЯ ЮРЬЕВНА
МПК / Метки
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
Опубликовано: 23.06.1988
Код ссылки
<a href="https://patents.su/3-1405030-regulyator-urovnya-verkhnego-befa.html" target="_blank" rel="follow" title="База патентов СССР">Регулятор уровня верхнего бьефа</a>
