Генератор импульсов

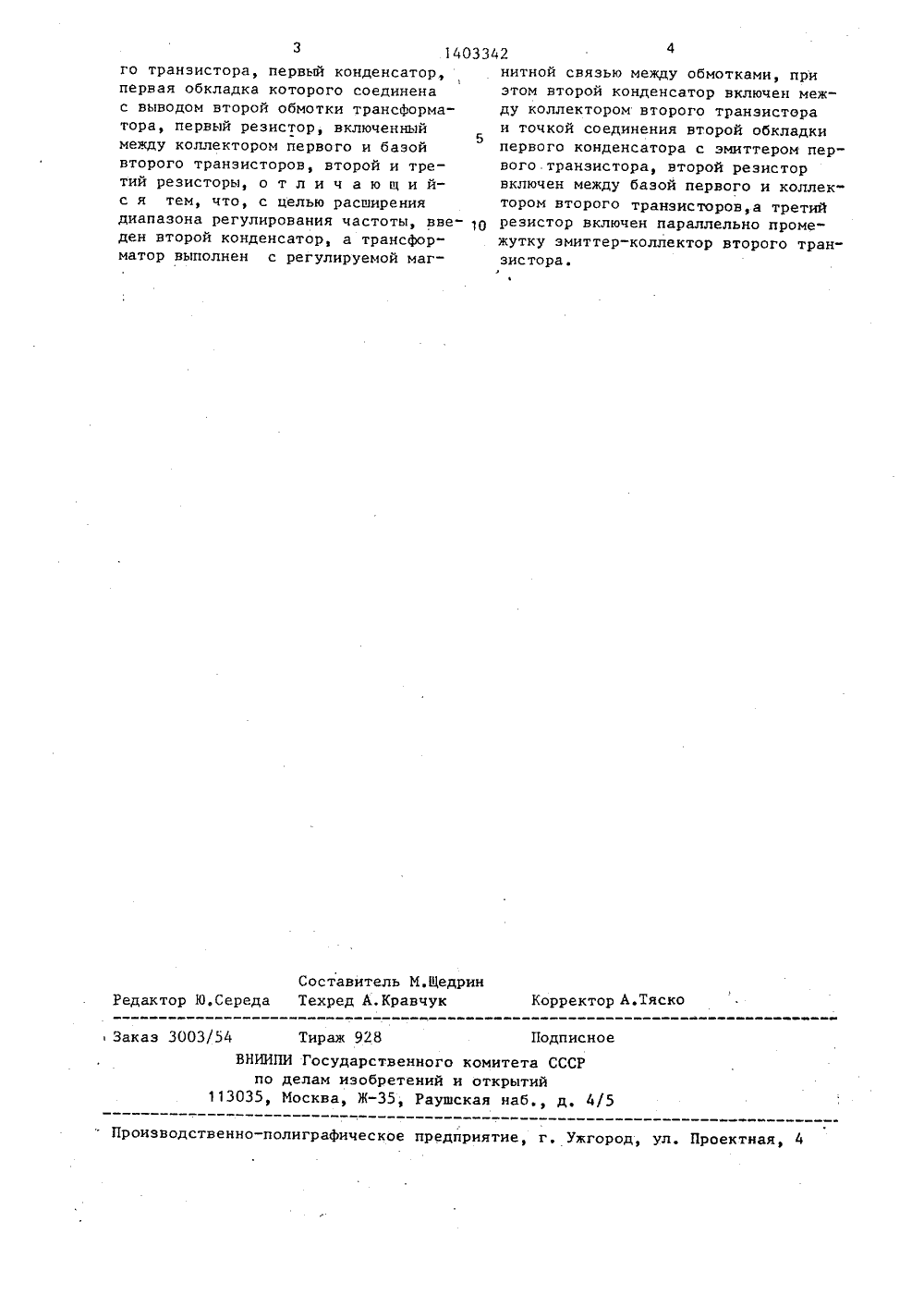

(19) с 504 Н 03 АНИЕ ИЗОБРЕТЕН СКОМ ИДЕТЕЛЬСТВ инст СССР975.СР66. облас ть ис ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ,импульсной техники и может бь пользовано для управления тиристорными преобразователями. Генераторимпульсов содержит транзисторы 1,2разного типа проводимости, шины 3,4источника питания, конденсаторы 8,10, резисторы 9,11,12, диод 13,трансформатор 5 с регулируемой магнитнойсвязью между обмотками 6,7. Генератор импульсов имеет расширенный диапазон регулирования частоты за счеторганизации положительной обратнойсвязи между напряжением питания цепи разряда времязадающего конденсатора и генерируемой частотой. 1 ил.Изобретение относится к импульс ной технике и может быть испольэовано для управления тиристорными преобразователями.Цель изобретения " расширение диапазона регулирования частоты путеморганизации положительной обратнойсвязи между напряжением питания цепиразряда времязадающего конденсатораи генерируемой частотой,На чертеже представлена принципиальная электрическая схема предлагаемого устройства.Генератор импульсов содержит первый и второй транзисторы 1 и 2 раэного типа проводимости, эмиттеры которых соединены с первой и второйшинами 3 и 4 источника питания,трансформатор 5, первая обмотка 6 которого включена в коллекторную, а, вторая обмотка 7 в базовую цепь транзистора 1, первый конденсатор 8, первая (верхняя) обкладка которого соединена выводом обмотки 7, первый резистор 9, включенный между коллектором транзистора 1 и базой транзистора 2, второй конденсатор 10, включенный между коллектором транзистора 2и точкой соединения второй обкладки ЗОконденсатора 8 с эмиттером транзистора 1, второй резистор 11, включенный между базой транзистора 1 и коллектором транзистора 2 и третий резистор 12, включенный параллельнопромежутку эмиттер-коллектор транзистора 2, диод )3, Трансформатор 5 выполнен с регулируемой магнитнойсвязью между обмотками 6 и 7,Устройство работает следующим образом.Иэ-за наличия трансформаторной по-,ложительной обратной связи между коллекторной и базовой цепями транзистора 1, последний в момент подключения генератора к источнику питаниялавинообразно включается и формируется импульс на обмотке 6. При этомпервоначальный ток транзистора 1 определяется резисторами 11 и 12.50В ходе формирования импульса от наведенного в обмотке 7 напряжения заряжается конденсатор 8 верхней обкладкой положительно относительно шины 3 источника питания и через реэис-тор 9 подается ток в базовую цепь транзистора 2. Эмиттерно-коллекторное сопротивление транзистора 2 уменьшается и происходит заряд конденсатора 1 О.По мере увеличения напряжения на конденсаторе 8 базовый ток транзистора 1 уменьшается и он запирается положительным по отношению к эмиттеру базовым потенциалом, созданным конденсатором 8. После запирания транзистора 1 запирается и транзис" тор 2, а конденсатор 8 начинает разряжаться током, создаваемым конденсатором 10 через времязадающий резистор 11. Ток обмотки 6 замыкается через диод 13.При уменьшении напряжения на конденсаторе 8 до нуля транзистор 1 снова включается, формируется выходной импульс и процесс повторяется. Частота следования импульсов зависит от времени разряда конденсатора 8, причем оно зависит от амплитуды напряжения на конденсаторе 8 и напряжения на конденсаторе 8 и напряжения на конденсаторе 10.Если магнитная связь между обмотками 6 и 7 слаба, то амплитуда напряжения на конденсаторе 8 мала и частота . следования импульсов высокая. При этом конденсатор 10 часто подключается транзистором 2 на заряд и напряжение на конденсаторе 10 большое, что еще больше ускоряет разряд конденсатора 8. Это приводит к увеличению максимальной рабочей частоты генератора.При сильной магнитной связи обмо-, ток 6 и 7 амплитуда напряжения на конденсаторе 8 большая, чем обеспечивается низкая частота следования импульсов. Соотвественно конденсатор 10 реже подключается транзистором 2 на заряд и напряжение на конденсаторе 10 небольшое, При этом время заряда конденсатора 8 еще больше увеличивается, что дополнительно снижает рабочую частоту генератора.Формула изобретенияГенератор импульсов, содержащий первый и второй транзисторы разного типа проводимости, эмиттеры которых соединены с первой и второй шинами источника питания, трансформатор,первая обмотка которого включена между коллектором первого транзистора и второй шиной источника питания, а вторая включена в базовую цепь первоЗаказ 3003/54 Тираж 928 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 3 14033 го транзистора, первый конденсатор, первая обкладка которого соединена с выводом второй обмотки трансформатора, первый резистор, включенный5 между коллектором первого и базой второго транзисторов, второй и третий резисторы, о т л и ч а ю ш и йс я тем, что, с целью расширения диапазона регулирования частоты, вве ден второй конденсатор, а трансфор" матор выполнен с регулируемой маг 424нитной связью между обмотками, при этом второй конденсатор включен между коллектором второго транзистора и точкой соединения второй обкладки первого конденсатора с эмиттером первого транзистора, второй резистор включен между базой первого и коллектором второго транзисторов,а третий резистор включен параллельно промежутку змиттер-коллектор второго транзистора.3
