Формирователь импульсов

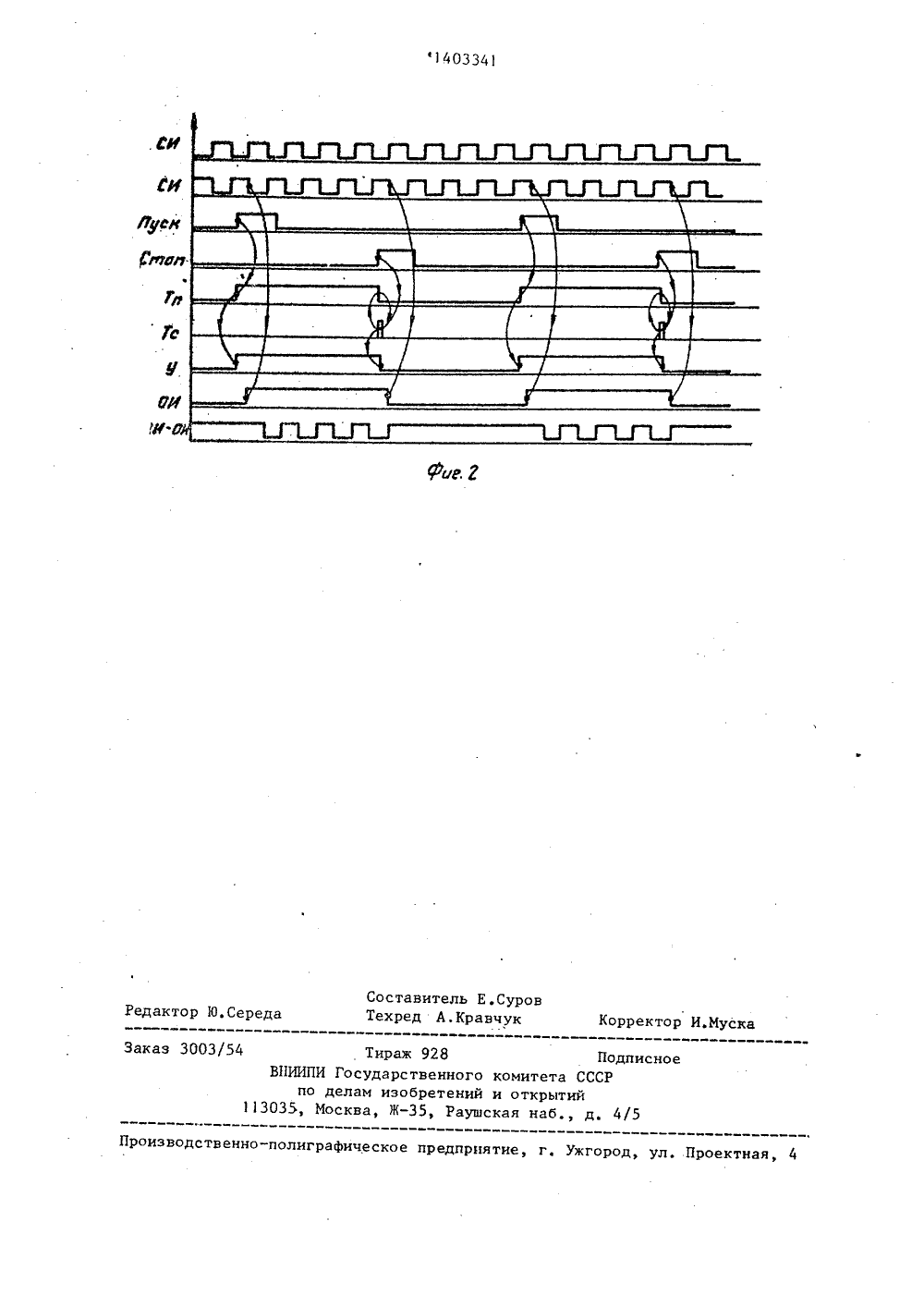

(504 Н 03 САНИ апкев вик 1.Х. средство сплуатаци Приборы игнаор с ство СССР 3/286, 19 свидетелл. Н 03 К 54) ФО57) И нои те но при ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Кудряшов В.И Нотурные анализаторы какмализации наладки и экдискретной техники,темы управления, 1984,рис.2.Авторское ьР 1243105, к РМИРОВАТЕЛЬ ИМПУЛЬСОВобретение относится к импульснике и может быть использовапостроении схем специализироЕТЕНИЯ, ",-,ва 1 ных контрольно измерительных приборов. Цель изобретения - повышениенадежности 4 ормпрователя импульсовдостигается путем его упрощения, Формирователь содержит синхронные Этриггеры 1,2 и 3, элемент И-НЕ 4,первую СИ и вторую СИ шины синхропмпуль"сов, а также шины "Пуск" и "Стоп,При выполнении формирователя по предложенной схеме на его работу не влияют сигналы, поступающие по шине"Стоп" после окончания формированиясигнала, а также сигналы по шине"Пуск" при наличии высокого уровняна выходе У. Предложенный формирователь имеет более высокую надежностьза счет меньшего количества схемныхэлементов и связей между ними. 2 ил.Изобретение относится к импульсной технике и может быть использовано при построении схем специализированных контрольно-измерительныхприборов,5Целью изобретения является повышение надежности путем упрощения формирователя импульсов.На фиг.1 представлена электричес Окая функциональная схема предлагаемого формирователя; на фиг. 2 - временные диаграммы его работы.Устройство содержит первый 1, второй 2 и третий 3 синхронные Р-триг"геры и элемент И-НЕ 4, а также первую СИ и вторую СИ шины синхроимпульсов, пины "Пуск и Стоп".Пина Стоп подключена к С-входутриггера 1, Р и В-входы которого соединены и подключены к прямому выходутриггера 2 и Р-входу триггера 3, атакже к асинхронному выходу формиро"вателя 4. Инверсный выход триггера1 подключен к В и Р-входам триггера 252, С-вход которого подключен к шине"Пуск, Я и В-входы соответственнотриггеров 1 и 3 соединены между собой. Первая шина синхроимпульсов СИподключена к С-входу триггера 3, авторая шина СИ - к второму входу элемента 4, первый вход которого соединен с выходом триггера 3,Формирователь работает следующим образом.Б исходном состоянии триггеры 1,2 и 3 сброшены в ноль. После поступления рабочего перепада сигнала по шине "Пуск" в триггер 2 записывается единица и формируется сигнал окна измерения на асинхронном выходе У. Первый синхроимпульс по шине СИ установит в единицу триггер 3, разрешая прохождение тактов по шине СИ через элемент 4 на выход формирователя. С приходом сигнала по шине "Стоп, триггер 1 установится в единицу, которая сбросит в ноль по В-входу триггер 2, что приведет к появлению50 низкого уровня на асинхронном выходе У. Ближайший синхроимпульс сбросит в ноль триггер 3, запретив прохождение тактов через элемент 4,На работу формирователя не влияют сигналы, поступающие по шине "Стоп" после окончания формирования сигнала,.а также сигналы, по шине "Пуск" при наличии высокого уровня на выходе У.Таким образом, формирователь импульсов обеспечивает выдачу сигнала окна измерения по сигналам "Пуск" и "Стоп" в полном соответствии со схемой известного формирователя, однако имеет большую надежность за счет меньшего количества элементов и связей между нимиФормула изобретенияФормирователь импульсов, соцержащий первый, второй и третий синхронные Р-триггеры, шины "Пуск" и Стоп и элемейт И-НЕ выход которого является выходом устройства, а его первый и второй входы подключены соответственно к прямому выходу третьего триггера и второй шине синхроимпульсов, причем Р-вход третьего триггера соединен с асинхронным выходом устройства, а его С-вход подключен к первой шине синхроимпульсов, шина "Пуск" подключена к С-входу второго триггера, а "Стоп" - к С-входу первого триггера, инверсный выход которого соединен с Р"входом второго триггера, прямой выход которого подключен к Р"входу первого триггера, отличающийся тем, что, с целью повышения надеж" ности путем упрощения формирователя импульсов, инверсный выход первого триггера соединен с В-входом второго триггера, прямой выход которого подключен к В-входу первого триггера и Р-входу третьего триггера, В" вход которого соединен с Б-входом первого триггера,1403341 Яе. Г оставитель Е.Суроехред А.Кравчук Редактор Ю.Серед Корректор И.Муска аказ 3003/54 и а роизво нно-полиграфическое предприятие, г. Ужгород, ул. Проектна Тираж 928 ВНИИПИ Государственного по делам изобретений 13035, Москва, Ж, Раув
