Формирователь прямоугольных импульсов

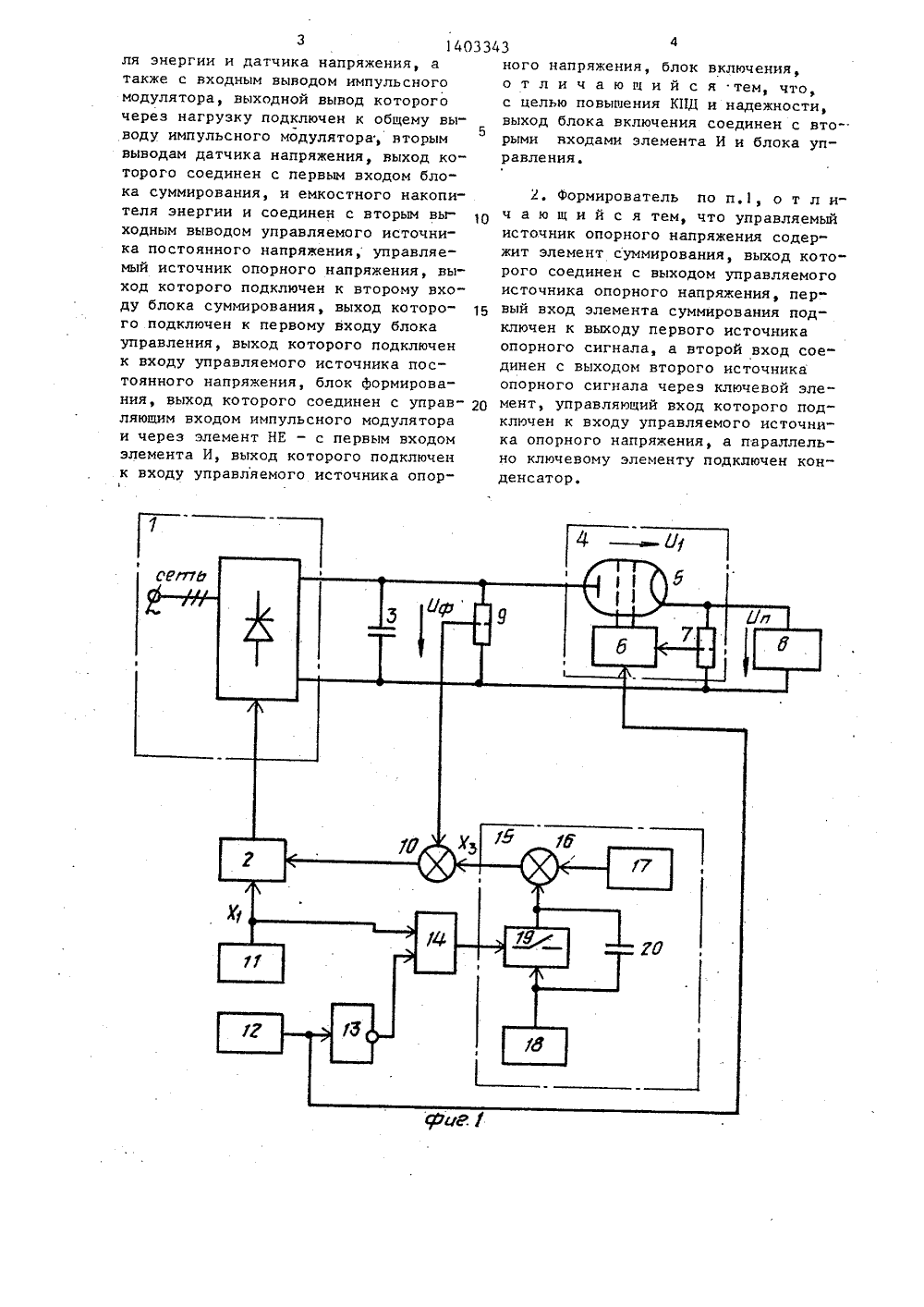

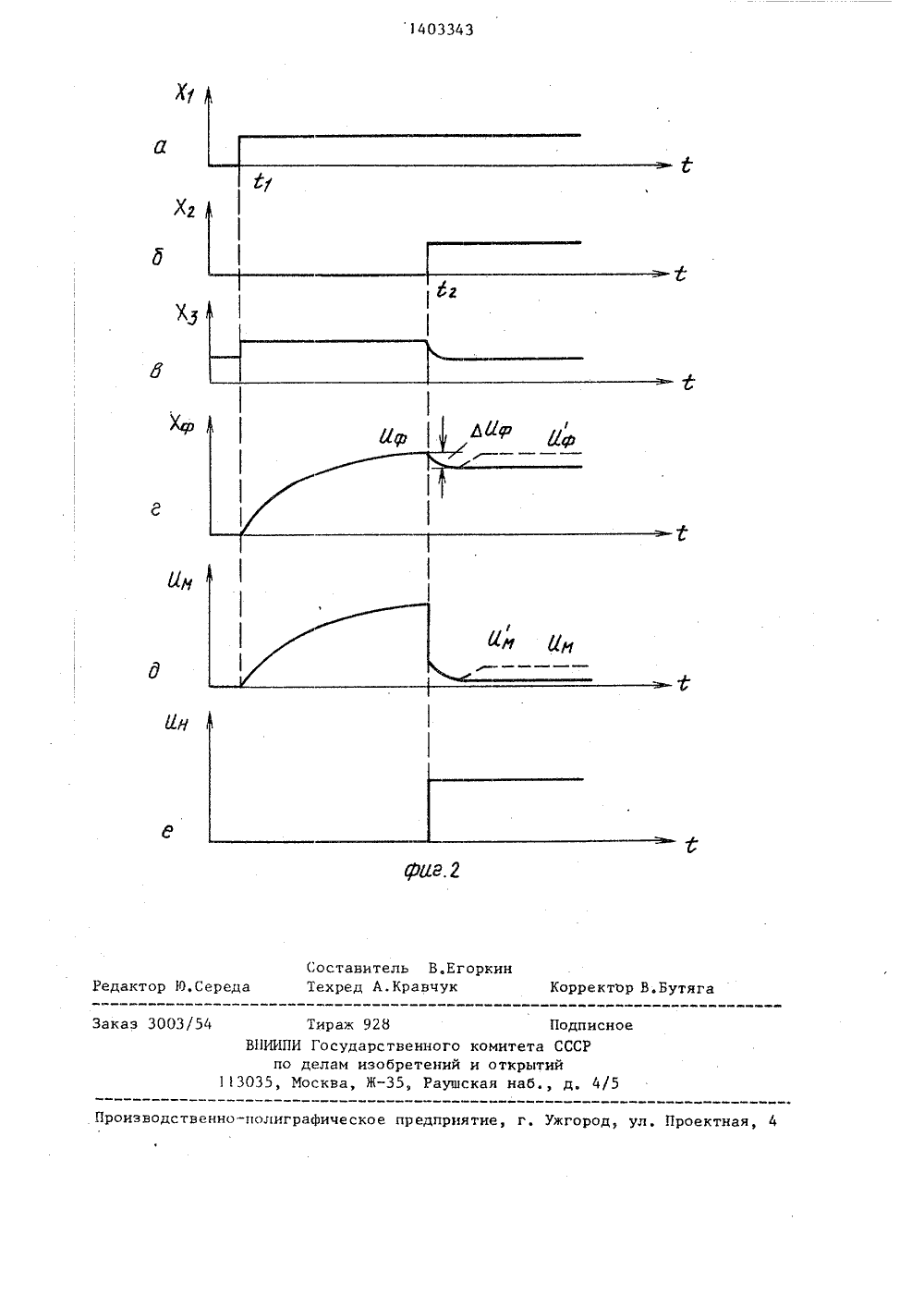

(57) Изобреной технике АТЕЛЬ ПРЯМОУГОЛЬНЫХ ИМ ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ Д ВТОРСНОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРУ 1314910, кл. Н 03 К 3/53, 1984. ие относится к импульс-.может быть использовано в устроиствах электропитания ион"но-оптической системы инжекторовнейтральных атомов, предназначенныхдля нагрева плазмы в установках уп"равляемого термоядерного синтеза.Цель изобретения - повышение надежности и КПД - достигается за счетпредложенной схемы построения формирователя, а также за счет того, чтоуправляемый источник опорного напряжения содержит дополнительно введенный в него элемент суммирования. Работа модулятора поясняется временны"ми диаграммами, приведенными в описании изобретения, 1 з.п. ф-лы, 2 ил.Изобретение относится к импульсной технике и может быть использовано в устройствах электропитания ионно-оптической системы инжекторов5нейтральных атомов, предназначенныхдля нагрева плазмы в установках уц"равляемого термоядерного синтеза.Целью изобретения является повыше"ние КД и надежности, ОНа фиг.1 приведена схема предлагаемого формирователя прямоугольныхимпульсов; на фиг. 2 - временные диаграммы напряжений в нем.Формирователь прямоугольных им-., 5пульсов содержит управляемый источник 1 постоянного напряжения, блок 2управления, емкостной накопитель 3энергии, импульсный модулятор 4, всостав которого входят электронная 20лампа 5, .подмодулятор 6 и делитель 7напряжения, нагрузку 8, датчик 9 напряжения, блок 10 суммирования, блок11 включения, блок 12 формирования,элемент НЕ 13, элемент И 14, управляемый источник 15 опорного напряжения, состоящий из элемента 16 суммирования, первого источника 17 опорного сигнала, второго источника 18опорного сигнала, ключевого элемента19, конденсатора 20,Первый выходной вывод источникасоединен с первыми выводами накопителя 3 и датчика 9, а также входнымвыводом модулятора 4. Выходной выводмодулятора 4 через нагрузку 8 под 35ключен к общему выводу модулятора 4,вторым выводам датчика 9 и накопителя 3 и соединен с вторым выходным выводом источника 1. Выход датчика 9 40подключен к первому входу блока 10суммирования, второй вход которогосоединен с выходом источника 15, авыход подключен к первому входу блока 2 управления, выход которого соединен с входом источника 1, Выходблока 12 формирования соединен с входом модулятора 4 и через элементНЕ 13 подключен к первому входу элемента И 14, выход которого соединенс входом источника 15 опорного напряжения, Выход блока 11 включениясоединен с вторым входом блока 2 управления и вторым входом элементаИ 14.Выход первого источника 17 опорно 55го сигнала соединен с первым входомэлемента 1 б суммирования, выход которого подключен к выходу источника 15, а второй вход соединен с выходом источника 18 опорного сигнала через ключевой элемент 19, параллельно которому подключен конденсатор 20, Управляющий вход ключевого элемента 19 соединен с входом источника 15.Формирователь прямоугольных им". пульсов работает следующим образом.Перед включением в момент С (фиг.2 а) управляемого источника 1 постоянного напряжения, ключевой элемент 19 разомкнут, напряжение на накопителе 3 равно нулю, сигналы на выходе блоков 11 и 12 равны "0". После появления на выходе блока 11включения сигнала "1" на оба входа элемента И 14 подается сигнал "1" и на его выходе появляется сигнал"1", включающий ключевой элемент9. На выходе управляемого источника 5 опорного напряженияпоявляется сигнал, пропорциональ" ный сумме сигналов источников 17 и 18 опорного сигнала. Далеенакопитель 3 заряжается от источника 1 до напряжения, пропорционального сигналу на выходе источника 15.При возникновении на выходе бло"ка 12 формирования сигнала "1" включается модулятор 4 и на выходе элемента И 14 появляется сигнал "0", который выключает ключевой элемент 19,Начиная с момента С, выходной сигнал источника 15 плавно уменьшаетсядо величины, пропорциональной сигналу источника 17. Одновременно начинает снижаться напряжение 0 на накопителе 3 вследствие его разряда током нагрузки и перехода управляемого источника 1 постоянного напряжения в режим стабилизации напряжения на более низком уровне, определяемом ве" личиной сигнала на выходе источника 5Модулятор 4, начиная с момента С, осуществляет стабилизацию выходного напряжения на уровне, близком к величине установившегося значения напряжения 1 приФормула изобретения1. Формирователь прямоугольных импульсов, содержащий управляемый источник постоянного напряжения, первый выходной вывод которого соединен с первыми выводами емкостного накопите з 1403343ля энергии и датчика напряжения, а ного напряжения, блок включения,также с входным выводом импульсного отличающийся тем, что,модулятора, выходной вывод которого с целью повыщения К 1 Щ и надежности,через нагрузку подключен к общему вы- выход блока включения соединен с вто".воду импульсного модулятора, вторым рыми входами элемента И и блока уп 5выводам датчика напряжения, выход ко- равления,торого соединен с первым входом блока суммирования, и емкостного накопи. Формирователь по п,1, о т л ителя энергии и соединен с вторым вы ч а ю щ и й с я тем, что управляемыйходным выводом управляемого источни- источник опорного напряжения содерка постоянного напряжения, управляе- жит элемент суммирования, выход котомый источник опорного напряжения, вы- рого соединен с выходом управляемогоход которого подключен к второму вхо- источника опорного напряжения, перду блока суммирования, выход которо вый вход элемента суммирования подго подключен к первому входу блока ключен к выходу первого источникауправления, выход которого подключен опорного сигнала, а второй вход соек входу управляемого источника пос- динен с выходом второго источникатоянного напряжения, блок Формирова- опорного сигнала через ключевой эления, выход которого соединен с управ мент, управляющий вход которого подляющим входом импульсного модулятора ключен к входу управляемого источнии через элемент НЕ - с первым входом ка опорного напряжения, а параллельэлемента И, выход которого подключен но ключевому элементу подключен конк входу управляемого источника опор- денсатор,403343 Х 2 оставитель В.Еехред А,Кравчук н рректьр В.Бутяг едактор 10.Середа Заказ 3003/54 Тираж 928 ВНИИПИ Государственног по делам изобретени 035, Москва, Ж, РаушПокомитета ССи открытийская наб., д писноР 4/5 изводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
