Устройство для приема дискретных сигналов

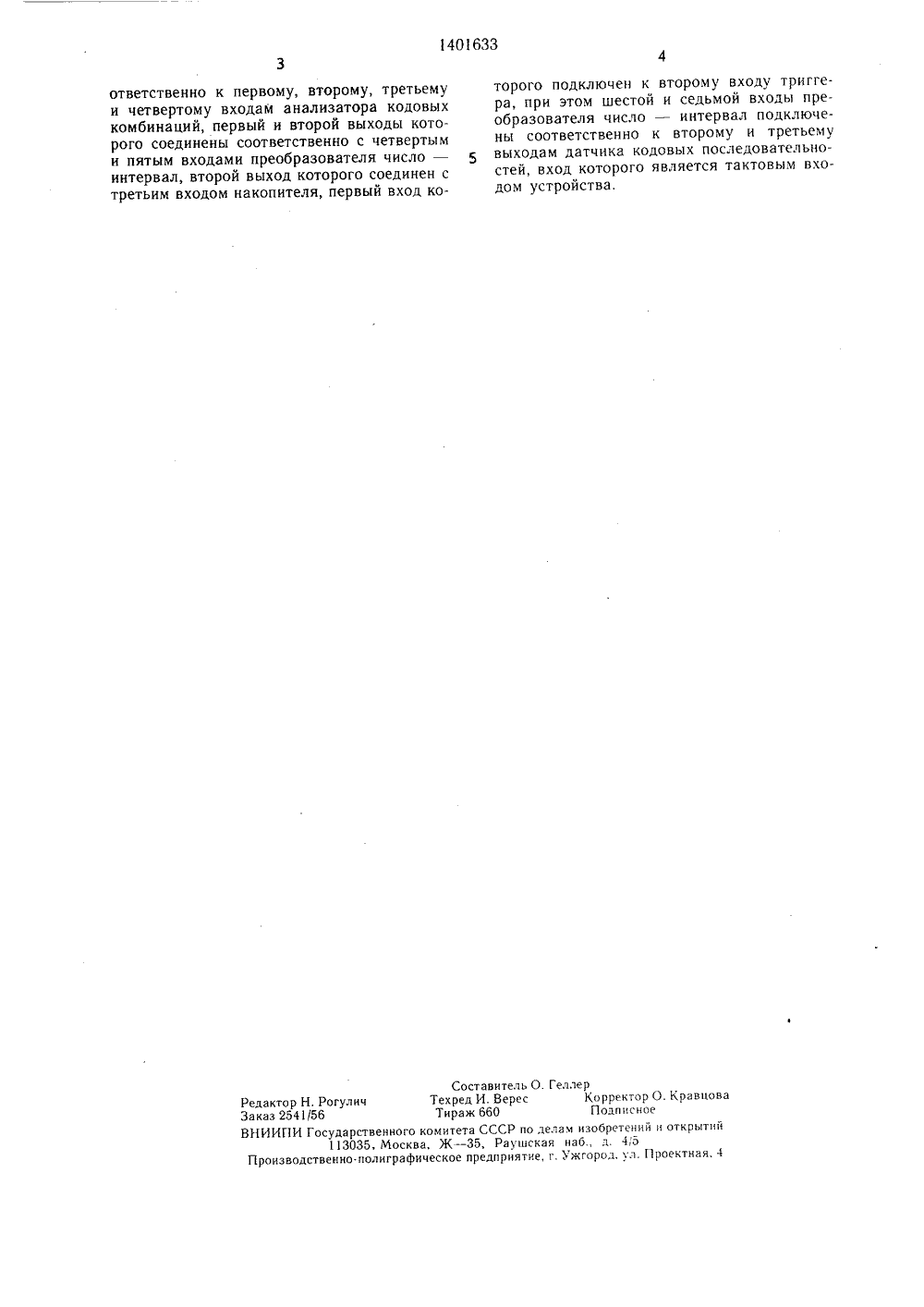

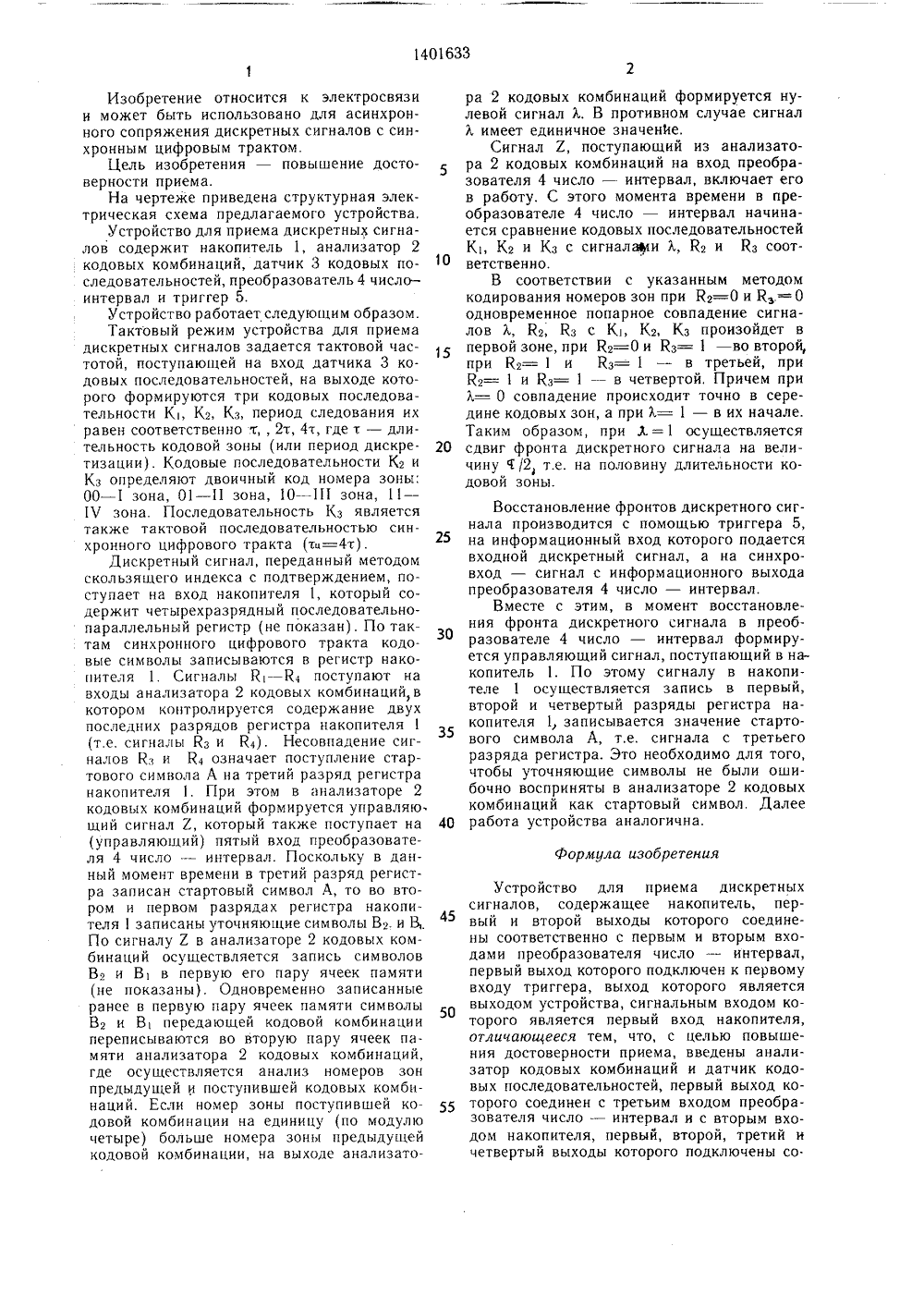

(504 Н 04 1. 1 16 САНИЕ ИЗОБРЕТЕНИ вЬ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Московский электротехнический институт связи(54) УСТРОЙСТВО ДЛЯ ПРИЕМА ДИСКРЕТНЫХ СИГНАЛОВ(57) Изобретение относится к электросвязи.Цель изобретения - повышение достоверности приема. Устр-во содержит накопитель1, преобразователь число-интервал (ПЧИ) 4и триггер 5. Введены анализатор кодовых комбинаций (АКК) 2 и датчик 3 кодовых последовательностей. Восстановление фронтов дискретного сигнала производится триггером 5, на информац. вход к-рого пода. ется входной дискретный сигнал, а на синхровход - сигнал с информац. выхода ПЧИ 4. В момент восстановления фронта сигнала в ПЧИ 4 формируется управляющий сигнал, поступающий в накопитель 1. По этому сигналу в накопителе 1 осуществляется запись в 1-й, 2-й и 4-й разряды регистра. Записывается значение стартового символа А, т.е. сигнала с 3-го разряда регистра. Это необходимо для того, чтобы уточняющие символы не были ошибочно восприняты в АКК 2 как стартовый символ, 1 ил.5 1 О 5 20 25 30 35 40 Формула изобретения 45 50 55 Изобретение относится к электросвязи и может быть использовано для асинхронного сопряжения дискретных сигналов с синхронным цифровым трактом.Цель изобретения - повышение достоверности приема.На чертеже приведена структурная электрическая схема предлагаемого устройства,Устройство для приема дискретных сигналов содержит накопитель 1, анализатор 2 кодовых комбинаций, датчик 3 кодовых последовательностей, преобразователь 4 число- интервал и триггер 5.Устройство работает следующим образом, Тактовый режим устройства для приема дискретных сигналов задается тактовой частотой, поступающей на вход датчика 3 кодовых последовательностей, на выходе которого формируются три кодовых последовательности Кь Кг, Кз, период следования их равен соответственно г 2 т, 4 т, где т - длительность кодовой зоны (или период дискретизации). Кодовые последовательности К, и Кз определяют двоичный код номера зоны: 00 - 1 зона, 01 - 11 зона, 10 в 1 зона, 11 - 1 Ч зона. Последовательность Кз является также тактовой последовательностью синхронного цифрового тракта (тц=4 т).Дискретный сигнал, переданный методом скользящего индекса с подтверждением, поступает на вход накопителя 1, который содержит четырехразрядный последовательно- параллельный регистр (не показан). По тактам синхронного цифрового тракта кодовые символы записываются в регистр накопителя 1. Сигналы К, - К 1 поступают на входы анализатора 2 кодовых комбинаций,в котором контролируется содержание двух последних разрядов регистра накопителя 1 (т.е. сигналы Кз и К 4). Несовпадение сигналов Кз и К 4 означает поступление стартового символа А на третий разряд регистра накопителя 1. При этом в анализаторе 2 кодовых комбинаций формируется управляю щий сигнал Х, который также поступает на (управляюгций) пятый вход преобразователя 4 число - интервал. Поскольку в данный момент времени в третий разряд регистра записан стартовый символ А, то во втором и первом разрядах регистра накопителя 1 записаны уточняющие символы Вг. и В, По сигналу 2 в анализаторе 2 кодовых комбинаций осуществляется запись символов В. и В 1 в первую его пару ячеек памяти (не показаны). Одновременно записанные ранее в первую пару ячеек памяти символы Вг и В 1 передающей кодовой комбинации переписываются во вторую пару ячеек памяти анализатора 2 кодовых комбинаций, где осуществляется анализ номеров зон предыдущей и поступившей кодовых комбинаций. Если номер зоны поступившей кодовой комбинации на единицу (по модулю четыре) больше номера зоны предыдущей кодовой комбинации, на выходе анализатора 2 кодовых комбинаций формируется нулевой сигнал Х. В противном случае сигнал Х имеет единичное значенйе.Сигнал Х, поступающий из анализатора 2 кодовых комбинаций на вход преобразователя 4 число - интервал, включает его в работу, С этого момента времени в преобразователе 4 число - интервал начинается сравнение кодовых последовательностей К 1, Кг и Кз с сигналаии Х, Кг и Кз соответственно,В соответствии с указанным методом кодирования номеров зон при Кг=О и К .= 0 одновременное попарное совпадение сигналов Х, Кг, Кз с Кь Кг, Кз произойдет в первой зоне, при Кг=О и Кз= 1 - во второй, при Кг= 1 и Кз= 1 - В третьей, при Кг= 1 и Кз= 1 - в четвертой. Причем при Х= 0 совпадение происходит точно в середине кодовых зон, а при Х= 1 - в их начале. Таким образом, при 3.= осуществляется сдвиг фронта дискретного сигнала на величину % /2, т.е. на половину длительности кодовой зоны. Восстановление фронтов дискретного сигнала производится с помощью триггера 5, на информационный вход которого подается входной дискретный сигнал, а на синхровход - сигнал с информационного выхода преобразователя 4 число - интервал.Вместе с этим, в момент восстановления фронта дискретного сигнала в преобразователе 4 число - интервал формируется управляющий сигнал, поступающий в накопитель 1. По этому сигналу в накопителе 1 осуществляется запись в первый, второй и четвертый разряды регистра накопителя 1, записывается значение стартового символа А, т.е. сигнала с третьего разряда регистра. Это необходимо для того, чтобы уточняющие символы не были ошибочно восприняты в анализаторе 2 кодовых комбинаций как стартовый символ, Далее работа устройства аналогична. Устройство для приема дискретных сигналов, содержащее накопитель, первый и второй выходы которого соединены соответственно с первым и вторым входами преобразователя число - интервал, первый выход которого подключен к первому входу триггера, выход которого является выходом устройства, сигнальным входом которого является первый вход накопителя, отличающееся тем, что, с целью повышения достоверности приема, введены анализатор кодовых комбинаций и датчик кодовых последовательностей, первый выход которого соединен с третьим входом преобразователя число - интервал и с вторым входом накопителя, первый, второй, третий и четвертый выходы которого подключены со.1401633 Составитель О. ГеллерРедактор Н. Рогулич Техред И. Верес Корректор О. КравцоваЗаказ 2541/56 Тираж 660 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4,5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 ответственно к первому, второму, третьему и четвертому входам анализатора кодовых комбинаций, первый и второй выходы которого соединены соответственно с четвертым и пятым входами преобразователя число - интервал, второй выход которого соединен с третьим входом накопителя, первый вход которого подключен к второму входу триггера, при этом шестой и седьмой входы преобразователя число - интервал подключены соответственно к второму и третьему выходам датчика кодовых последовательностей, вход которого является тактовым входом устройства.
