Система для измерения концентрации дисперсной фазы

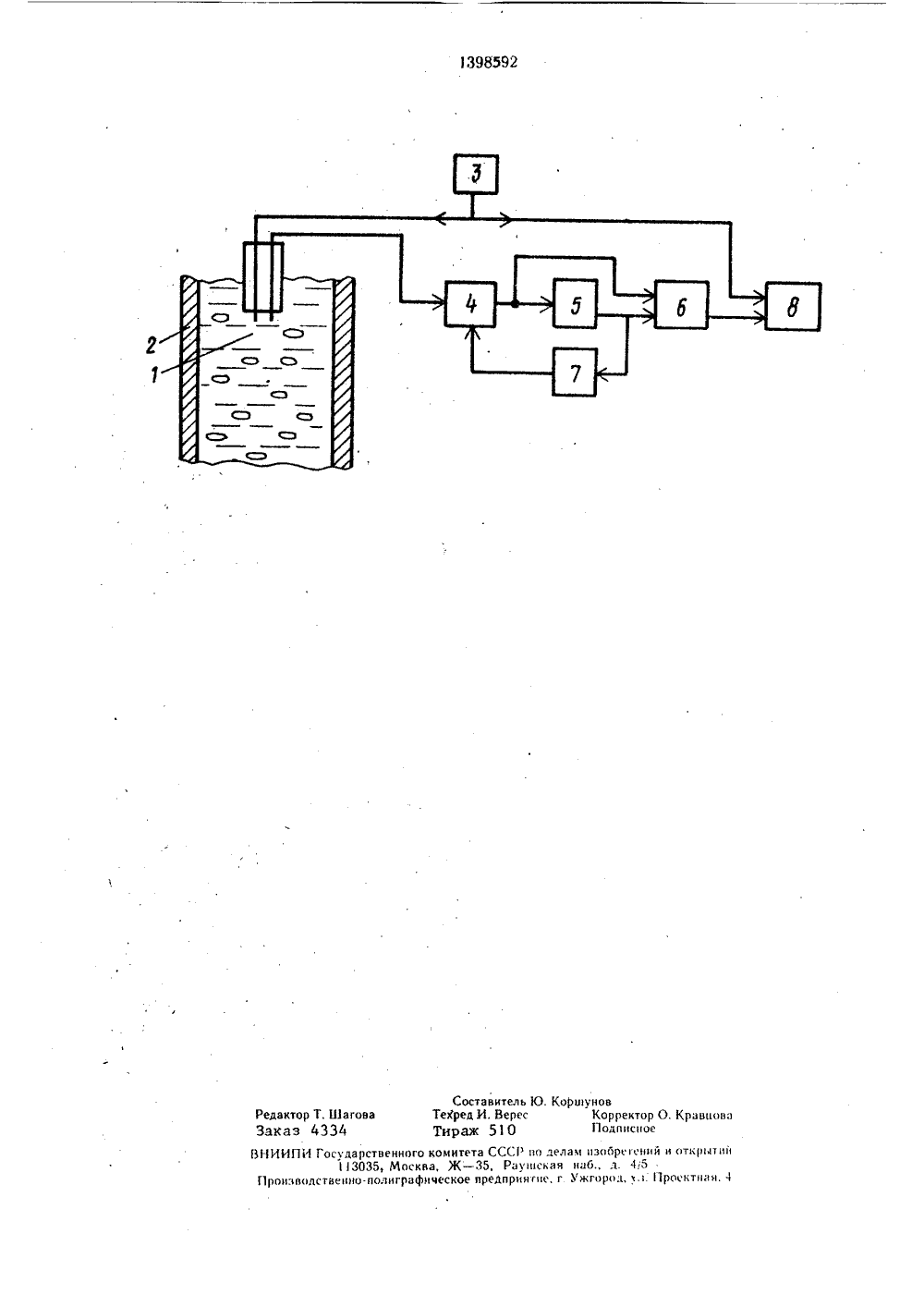

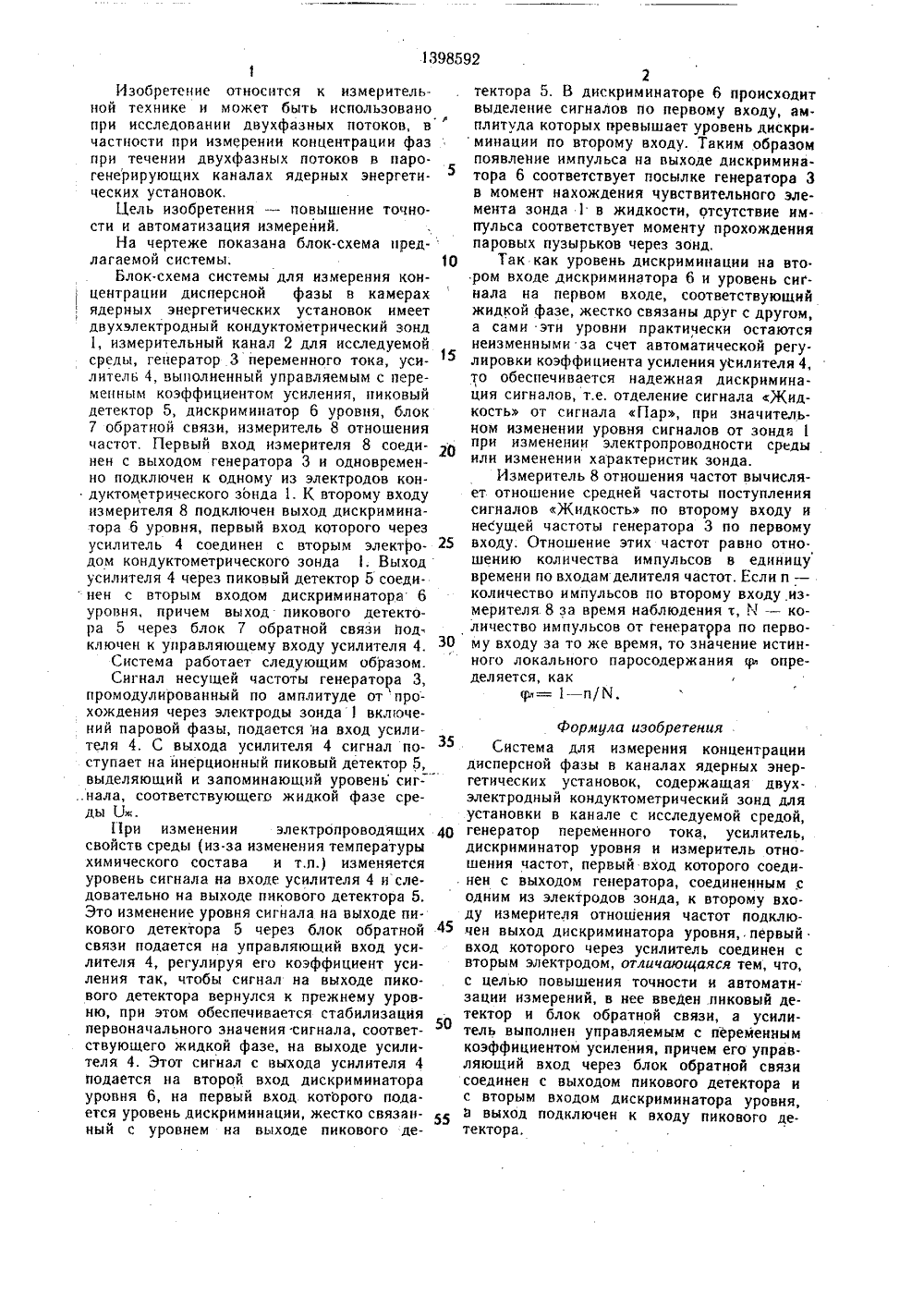

1Изобретение относится к измерительной технике и может быть использованопри исследовании двухфазных потоков, вчастности при измерении концентрации фазпри течении двухфазных потоков в парс.генерирующих каналах ядерных энергетических установок,Цель изобретения - повышение точности и автоматизация измерений,На чертеже показана блок-схема нред-лагаемой системы. 10Блок-схема системы для измерения концентрации дисперсной фазы в камерахядерных энергетических установок имеетдвухэлектродный кондуктометрический зонд1, измерительный канал 2 для исследуемойсреды, генератор 3 переменного тока, усилитель 4, выполненный управляемым с переменным коэффициентом усиления, пиковыйдетектор 5, дискриминатор 6 уровня, блок7 обратной связи, измеритель 8 отношениячастот, Первый вход измерителя 8 соединен с выходом генератора 3 и одновременно подключен к одному из электродов кондуктометрического зонда 1. К второму входуизмерителя 8 подкл 1 очен выход дискриминатора 6 уровня, первый вход которого черезусилитель 4 соединен с вторым электродом кондуктометрического зонда . Выходусилителя 4 через пиковый детектор 5 соеди нен с вторым входом дискриминатора 6уровня, причем выход пикового детектора 5 через блок 7 обратной связи подключен к управляющему входу усилителя 4.Система работает следующим образом.Сигнал несущей частоты генератора 3,промодулированный по амплитуде от прохождения через электроды зонда 1 включений паровой фазы, подается на вход усилителя 4. С выхода усилителя 4 сигнал поступает на йнерционный пиковый детектор 5,выделяющий и запоминающий уровень сиг.,нала, соответствующего жидкой фазе среды 1.)ж.При изменении электропроводящих 40свойств среды (из.за изменения температурыхимического состава и т.п.) изменяетсяуровень сигнала на входе усилителя 4 и следовательно на выходе пикового детектора 5.Это изменение уровня сигнала на выходе пикового детектора 5 через блок обратнойсвязи подается на управляющий вход усилителя 4, регулируя его коэффициент усиления так, чтобы сигнал на выходе пикового детектора вернулся к прежнему уровню, при этом обеспечивается стабилизацияпервоначального значения сигнала, соответствующего жидкой фазе, на выходе усилителя 4. Этот сигнал с выхода усилителя 4подается на второй вход дискриминаторауровня 6, на первый вход которого подается уровень дискриминации, жестко связанный с уровнем на выходе пикового де 2тектора 5. В дискриминаторе 6 происходит выделение сигналов по первому входу, амплитуда которых превышает уровень дискриминации по второму входу. Таким образом появление импульса на выходе дискриминатора 6 соответствует посылке генератора 3 в момент нахождения чувствительного элемента зонда 1 в жидкости, отсутствие импульса соответствует моменту прохождения паровых пузырьков через зонд,Так как уровень дискриминации на вто. ром входе дискриминатора 6 и уровень сигнала на первом входе, соответствующий жидкой фазе, жестко связаны друг с другом, а сами этн уровни практически остаются неизменными за счет автоматической регу. лировки коэффициента усиления усилителя 4, то обеспечивается надежная дискриминация сигналов, т.е. отделение сигнала Жидкость от сигнала Пар, при значительном изменении уровня сигналов от зонда при изменении электропроводности среды или изменении характеристик зонда.Измеритель 8 отношения частот вычисляет отношение средней частоты поступления сигналов Жидкость по второму входу и несущей частоты генератора 3 по первому входу. Отношение этих частот равно отношению количества импульсов в единицу времени по входам делителя частот. Если и - количество импульсов по второму входу измерителя 8 за время наблюдения т, И - количество импульсов от генератора по первому входу за то же время, то значение истинного локального паросодержания р определяется, какр = 1 - и/Х,Формула изобретенияСистема для измерения концентрации дисперсной фазы в каналах ядерных энергетических установок, содержащая двух- электродный кондуктометрический зонд для установки в канале с исследуемой средой, генератор переменного тока, усилитель, дискриминатор уровня и измеритель отношения частот, первый вход которого соединен с выходом генератора, соединенным с одним из электродов зонда, к второму входу измерителя отношения частот подключен выход дискриминатора уровня,. первый вход которого через усилитель соединен с вторым электродом, отличающаяся тем, что, с целью повышения точности и автоматизации измерений, в нее введен пиковый детектор и блок обратной связи, а усилитель выполнен управляемым с переменным коэффициентом усиления, причем его управляющий вход через блок обратной связи соединен с выходом пикового детектора и с вторым входом дискриминатора уровня, в выход подключен к входу пикового детектора,1398592 ьЮ.К НИИПИ Государственного комитета СССР по дел1 3035, Москва, Ж - 35, Рауигская Проиаводственио.полиграфическое предприя гис, г Редактор Т. ШагоЗаказ 4334 СоставиТекред И. ВТираж 51 щупов Корректор О. Кравцова Подписное ам изоорссний и открытиинаб., 1. 4(5 Ужгород, сл. Просктнаи, 4
